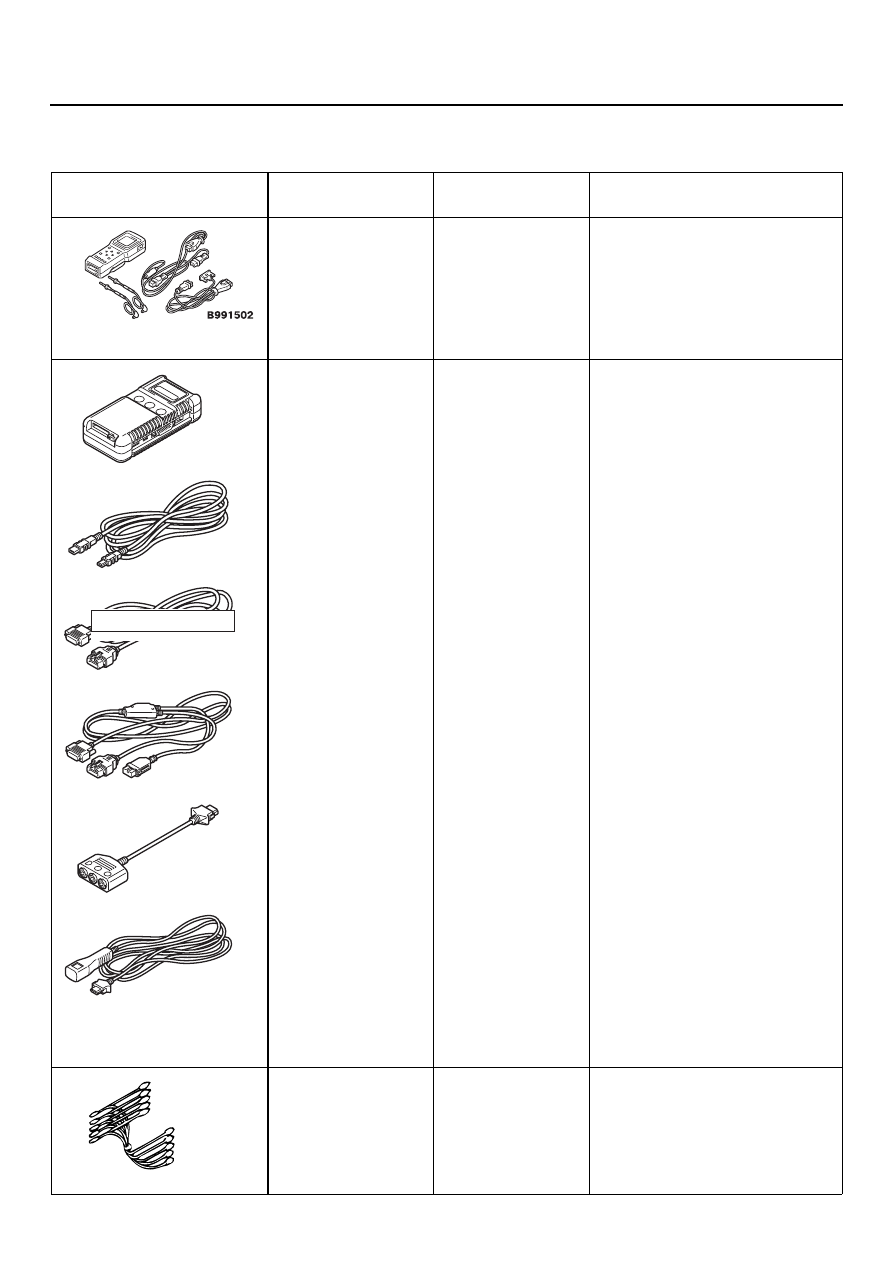

13B

-8

СПЕЦИАЛЬНЫЕ ПРИСПОСОБЛЕНИЯ

СИСТЕМА ПОДАЧИ ТОПЛИВА С РАСПРЕДЕЛЁННЫМ ВПРЫСКОМ (MPI) <4G6>

СПЕЦИАЛЬНЫЕ ПРИСПОСОБЛЕНИЯ

M1131000600502

Приспособление

Номер по
каталогу

Наименование

Назначение

MB991502

Тестер MUT@II

•

Чтение кодов
неисправностей

•

Диагностика системы
распределённого впрыска
топлива (MPI)

•

Измерение давления
топлива

MB991955
А: MB991824
В: MB991827
С: MB991910
D: MB991911
E: MB991825
F: MB991826
Комплект
диагностического
оборудования
MUT@III
А: Блок сопряже@
ния с бортовой
системой
управления V.C.I
(сканер)
В: Кабель MUT@III
USB
С: Главный жгут А
соединительных
проводов
(автомобили
с мультиплексной
шиной CAN)
D: Главный жгут В
соединительных
проводов (автомо@
били без мульти@
плексной шины
CAN)
E: Измерительный
адаптер для
тестера MUT@III
F: Триггерный жгут
проводов для
тестера MUT@III

Комплект
диагностического
оборудования
MUT@III

•

Чтение кодов
неисправностей

•

Диагностика системы
распределённого впрыска
топлива (MPI)

•

Измерение давления
топлива

MB991348

Диагностический
жгут проводов

•

Проверка, проводимая
при помощи осциллографа

MB991910

MB991826

MB991955

MB991911

MB991824

MB991827

MB991825

A

B

C

D

E

F

НЕ ИСПОЛЬЗУЕТСЯ

MB991348

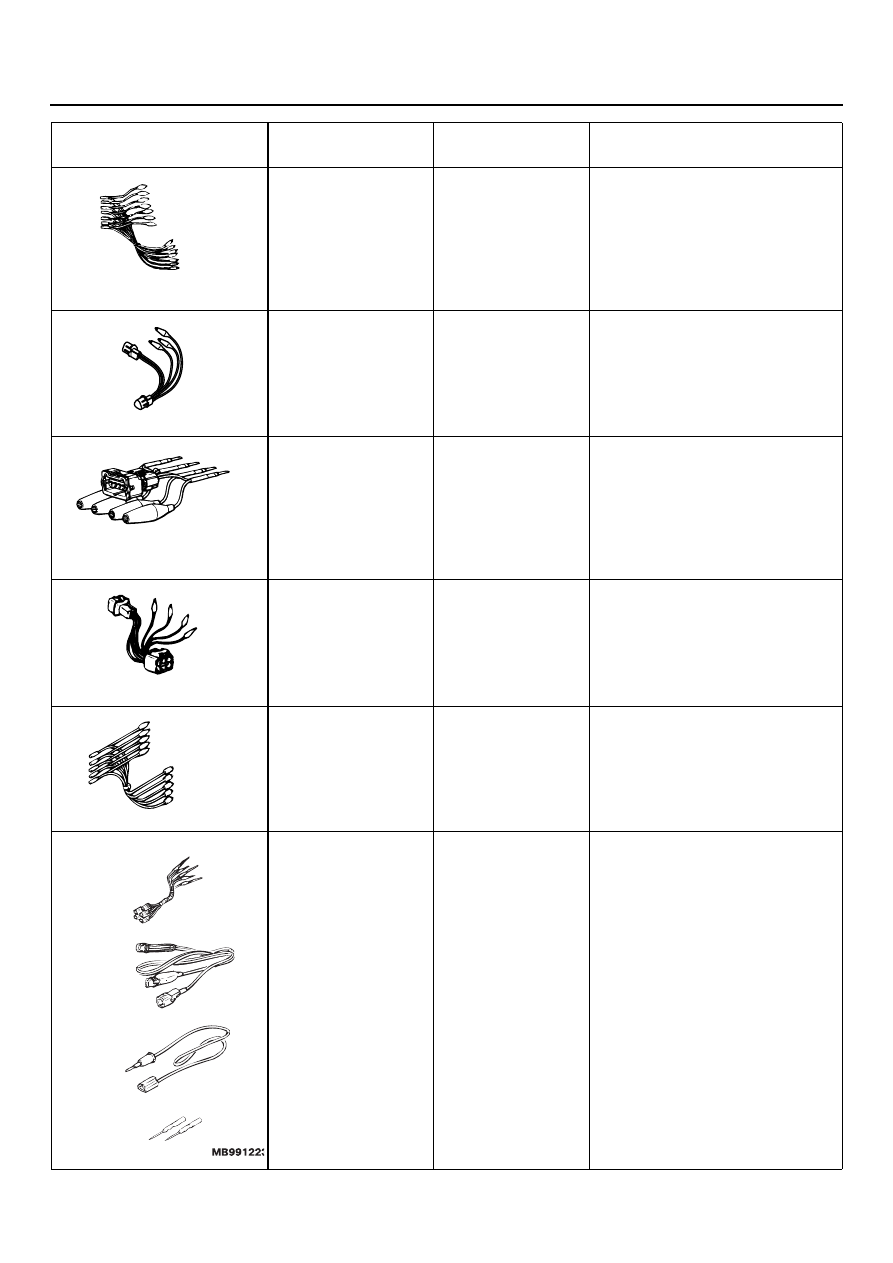

13B

-9

СПЕЦИАЛЬНЫЕ ПРИСПОСОБЛЕНИЯ

СИСТЕМА ПОДАЧИ ТОПЛИВА С РАСПРЕДЕЛЁННЫМ ВПРЫСКОМ (MPI) <4G6>

MB991709

Диагностический
жгут проводов

•

Проверка напряжения
во время проведения
диагностики

•

Проверка, проводимая
при помощи осциллографа

•

Проверка привода
регулятора холостого хода

MD998478

Диагностический
жгут (трёх@
контактный,
треугольный
разъём)

•

Проверка напряжения
во время проведения
диагностики

•

Проверка, проводимая
при помощи осциллографа

MB991536

Жгут
для выполнения
регулировки
датчика
положения
дроссельной
заслонки

•

Проверка напряжения
во время проведения
диагностики

•

Регулировка датчика
положения дроссельной
заслонки

MD998464

Диагностический
жгут (четырёх@
контактный,
квадратный
разъём)

•

Проверка напряжения
во время проведения
диагностики

•

Проверка переднего
кислородного датчика

MB991658

Диагностический
жгут проводов

•

Проверка напряжения
во время проведения
диагностики

•

Проверка заднего
кислородного датчика

MB991223
А: MB991219
В: MB991220
С: MB991221
D: MB991222

Набор
соединительных
жгутов
А:
Диагностический
жгут проводов
В: Жгут проводов
со светодиодами
С: Адаптер для
жгута проводов
со светодиодами
D: Пробник

•

Проверка контактов на
разъёме блока управления
двигателем
А: Проверка контактов
электрических разъемов
В: Проверка силовых цепей
С: Проверка силовых цепей
D: Подключение
контрольно@измерительных
приборов общего
назначения

Приспособление

Номер по
каталогу

Наименование

Назначение

MB991536

MB991658

A

B

C

D

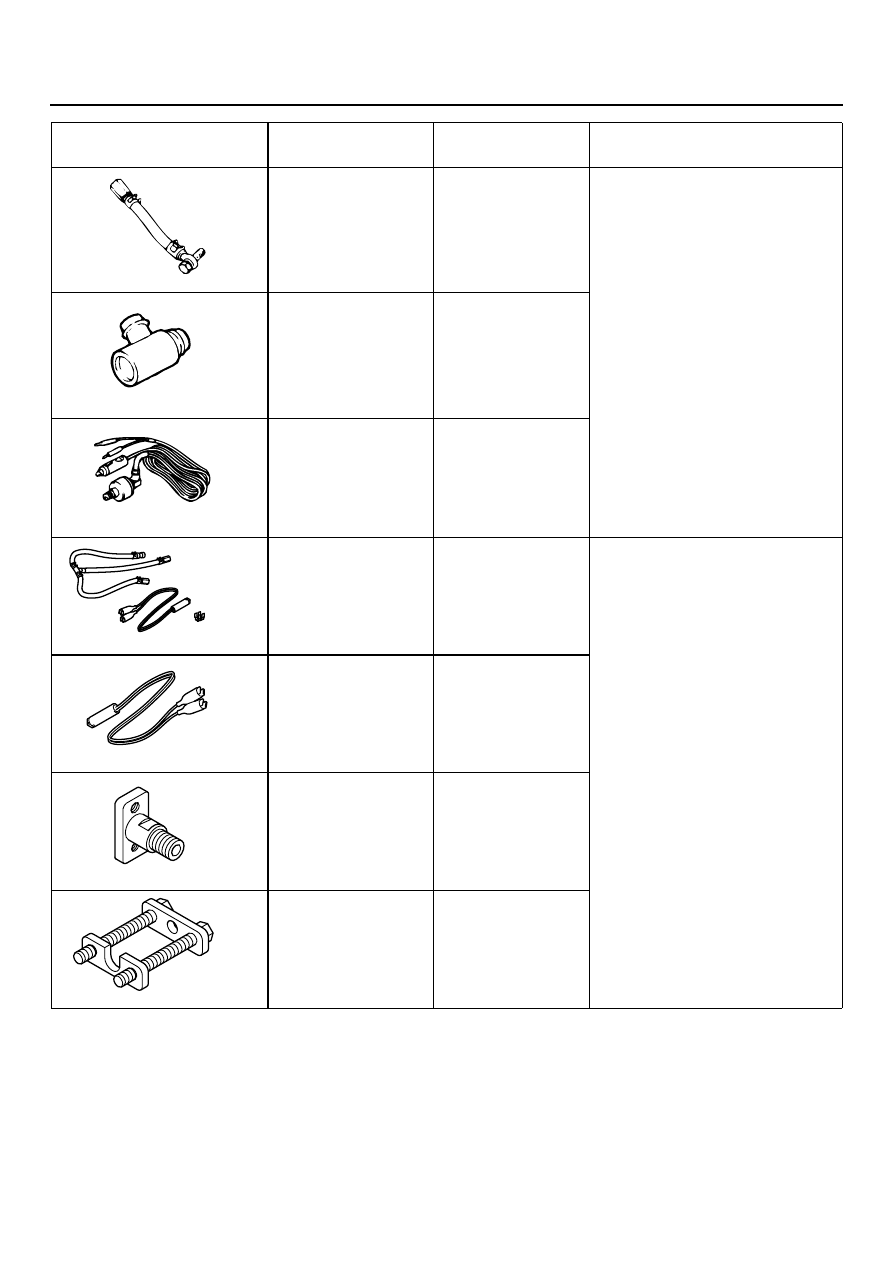

13B

-10

СПЕЦИАЛЬНЫЕ ПРИСПОСОБЛЕНИЯ

СИСТЕМА ПОДАЧИ ТОПЛИВА С РАСПРЕДЕЛЁННЫМ ВПРЫСКОМ (MPI) <4G6>

MD998709

Шланг
переходного
тройника

Измерение давления топлива

MD998742

Переходной
тройник

MB991637

Струбцина
для проверки
форсунок

MD998706

Комплект
для проверки
форсунок

Проверка факела распыла
топлива

MB991607

Жгут проводов
для проверки
форсунок

MD998741

Переходник
для проверки
форсунок

MB991976

Струбцина
для проверки
форсунок

Приспособление

Номер по
каталогу

Наименование

Назначение

MB991637

MD998706

MB991607

MD998741

MB991976

13B

-11

ПОИСК НЕИСПРАВНОСТЕЙ

СИСТЕМА ПОДАЧИ ТОПЛИВА С РАСПРЕДЕЛЁННЫМ ВПРЫСКОМ (MPI) <4G6>

ПОИСК НЕИСПРАВНОСТЕЙ

ПОСЛЕДОВАТЕЛЬНОСТЬ ПОИСКА НЕИСПРАВНОСТЕЙ

M1131150000472

См. главу 00, "Процесс поиска неисправностей/
контрольные точки",

CTP.00-6

.

NOTE: При замене блока управления
двигателем нужно заменить кольцевую антенну
со встроенным иммобилайзером, ключ зажига
ния можно сохранить, однако, его нужно
"перерегистрировать".

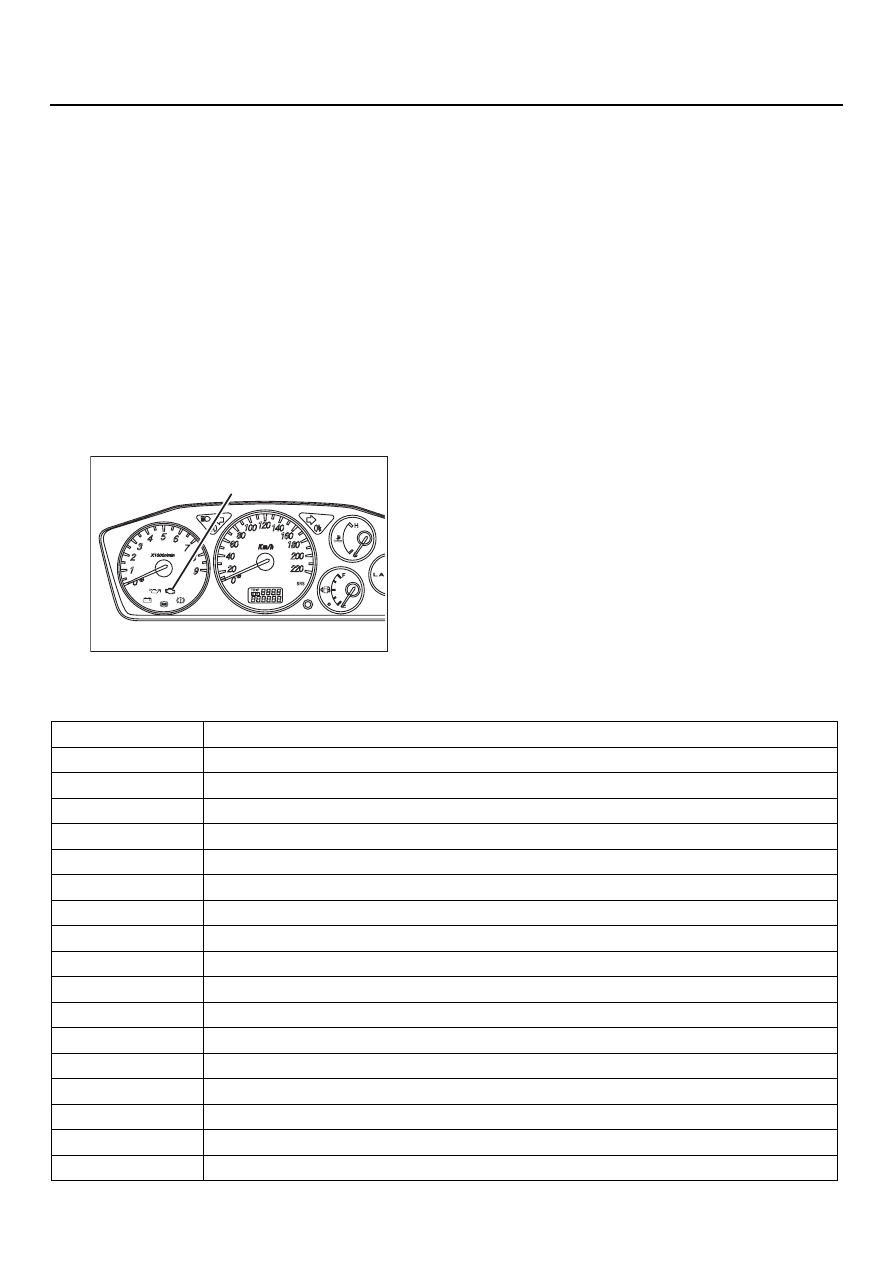

ДИАГНОСТИЧЕСКИЕ ФУНКЦИИ

M1131155500137

СИГНАЛИЗАТОР НЕИСПРАВНОСТИ
ДВИГАТЕЛЯ (ТРЕБОВАНИЕ
ПРОВЕДЕНИЯ ДИАГНОСТИКИ)

Если возникнет неисправность в любом
из перечисленных ниже компонентов системы
распределённого впрыска топлива (MPI),
то будет включена контрольная лампа "Check
Enegine".
Если сигнализатор остаётся включённым после
запуска двигателя или включается во время
работы двигателя, то нужно проверить коды
неисправностей.

КОМПОНЕНТЫ, ПРОВЕРЯЕМЫЕ ПРИ ВКЛЮЧЕНИИ СИГНАЛИЗАТОРА НЕИСПРАВНОСТИ
ДВИГАТЕЛЯ

AK301222 AB

Сигнализатор неисправности
двигателя

Номер кода

Проверяемый компонент

@

Блок управления двигателем

P0100

Датчик расхода воздуха

P0105

Датчик атмосферного давления

P0110

Датчик температуры воздуха на впуске

P0115

Датчик температуры охлаждающей жидкости:

P0120

Датчик положения дроссельной заслонки

P0125*

Настройка режима обратной связи (по сигналу кислородного датчика)

P0130

Передний кислородный датчик <датчик 1>

P0135

Нагреватель переднего кислородного датчика <датчик 1>

P0136

Задний кислородный датчик <датчик 2>

P0141

Нагреватель заднего кислородного датчика <датчик 2>

P0170

Неисправность системы подачи топлива

P0201

Форсунка 1

P0202

Форсунка 2

P0203

Форсунка 3

P0204

Форсунка 4

P0300

Детектор пропуска зажигания
