Mitsubishi Lancer / Lancer Wagon. Руководство - часть 779
13A
-400
ПОИСК НЕИСПРАВНОСТЕЙ
СИСТЕМА ПОДАЧИ ТОПЛИВА С РАСПРЕДЕЛЁННЫМ ВПРЫСКОМ (MPI) <4G1>
ЭТАП 11. Измерение напряжения
на контактах разъёма BQ14X
реле системы управления
•
Отсоедините разъём и измерьте
сопротивление со стороны монтажной
коробки.
•
Напряжение между контактом № 1
и "массой".
НОРМА: Напряжение питания системы
В: Результаты проверки удовлетворительны?
ДА :
Проверьте и отремонтируйте жгут между
разъёмом BK14X (контакт № 4)
реле зажигания и разъёмом BK104
(контакт № 1) катушки зажигания,
а также между разъёмом BK14X
(контакт № 4) реле зажигания
и разъёмом BK113 (контакт № 1)
катушки зажигания.
•
Проверьте цепь питания
на предмет короткого замыкания
или повреждения.
НЕТ :
Проверьте промежуточный разъём
CK111 и, если нужно, отремонтируйте.
Если промежуточный разъём исправен,
то проверьте и отремонтируйте жгут
между разъёмом BK14X (контакт № 1)
реле катушки зажигания
и аккумуляторной батареей.
•
Проверьте цепь питания
на предмет короткого замыкания
или повреждения.
ЭТАП 12. Измерение напряжения
на контактах разъёмов BQ104 и BQ113
катушек зажигания
•
Отсоедините разъём и измерьте напряжение
со стороны жгута.
•
Двигатель: Прокручивание
•
Напряжение между контактом № 3
и "массой".
НОРМА: 0,5
−
4,0 В
В: Результаты проверки удовлетворительны?
ДА :
Переходите к Этапу 18 .
НЕТ :
Переходите к Этапу 13 .

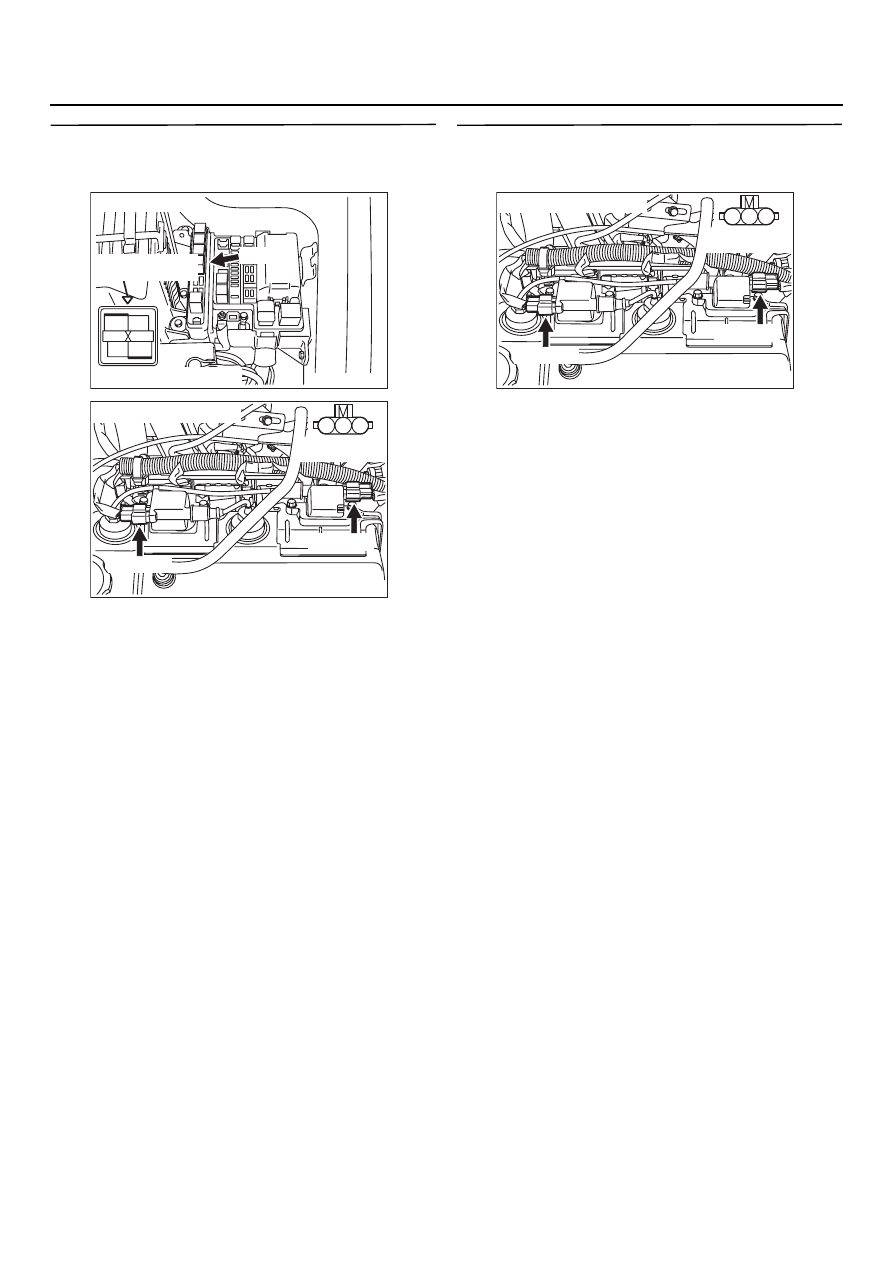

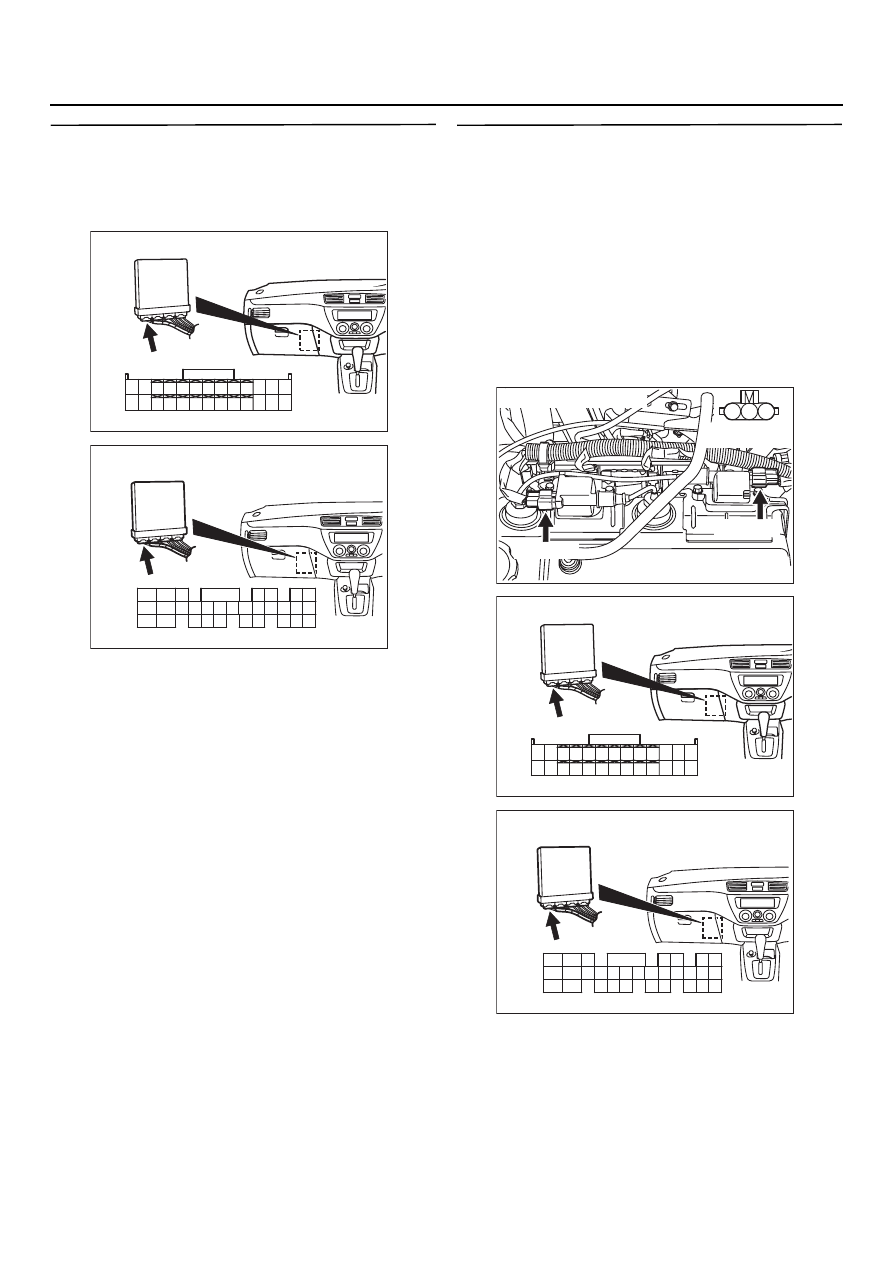

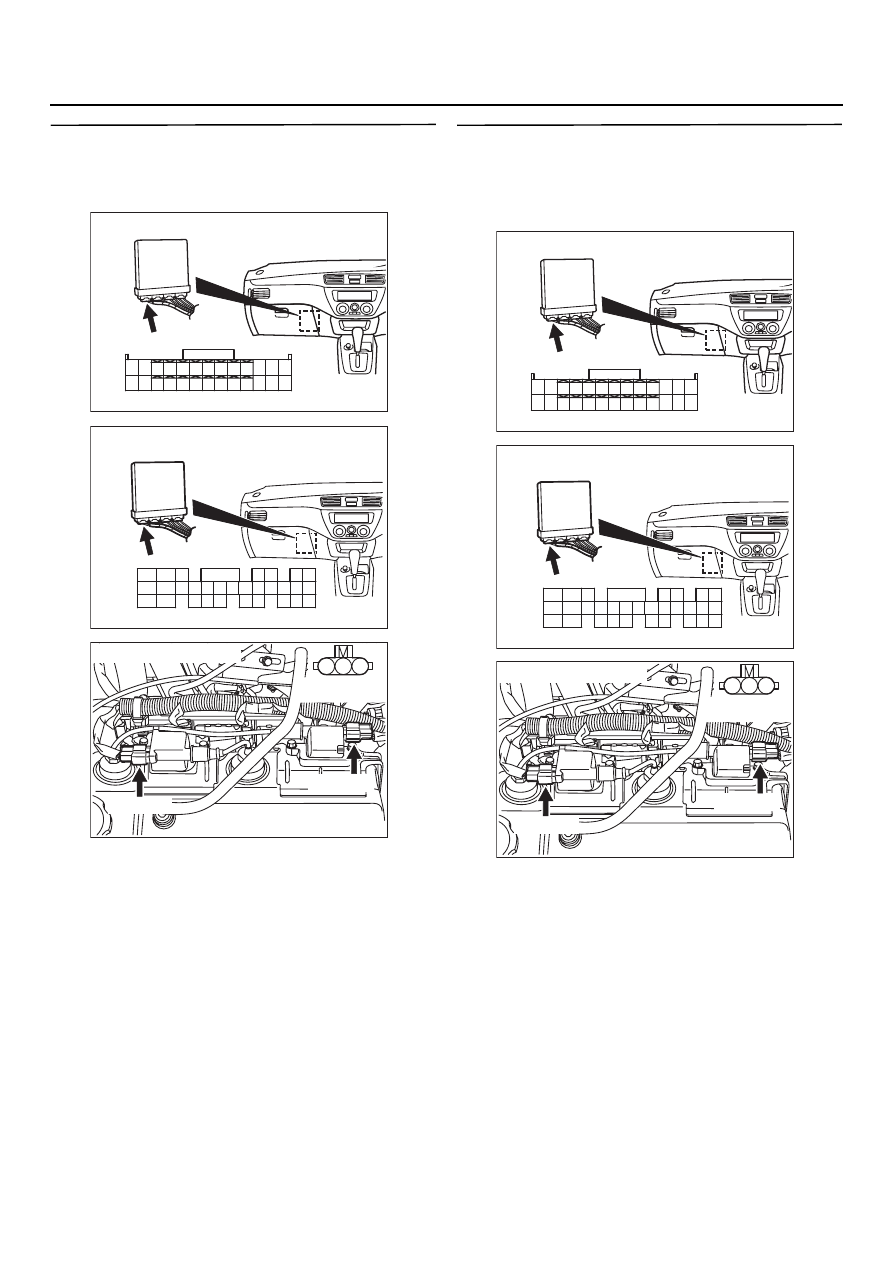

AK401368
1
2
3
4
AB
Разъём: BQ14X
BK14X
Разъём со стороны жгута
Треугольные метки
монтажной коробки

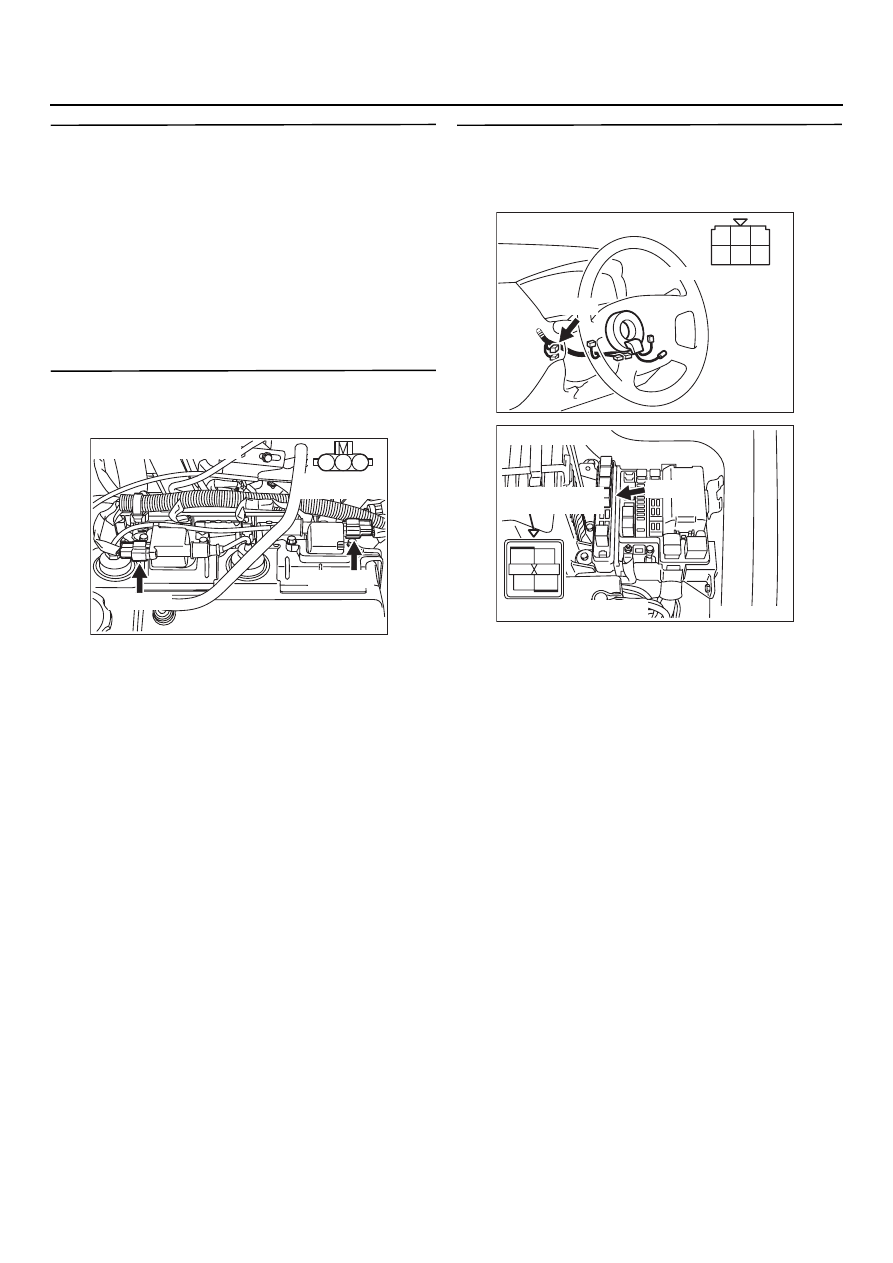

AK301352
1
2
3
AB
Разъёмы: BQ104, BQ113
BK113 (GR)
BK104 (GR)
Разъём
со стороны жгута
AK301352
1
2
3
AB
Разъёмы: BQ104, BQ113
BK113 (GR)
BK104 (GR)
Разъём
со стороны жгута
