Mitsubishi Lancer / Lancer Wagon. Руководство - часть 772
13A
-372
ПОИСК НЕИСПРАВНОСТЕЙ
СИСТЕМА ПОДАЧИ ТОПЛИВА С РАСПРЕДЕЛЁННЫМ ВПРЫСКОМ (MPI) <4G1>

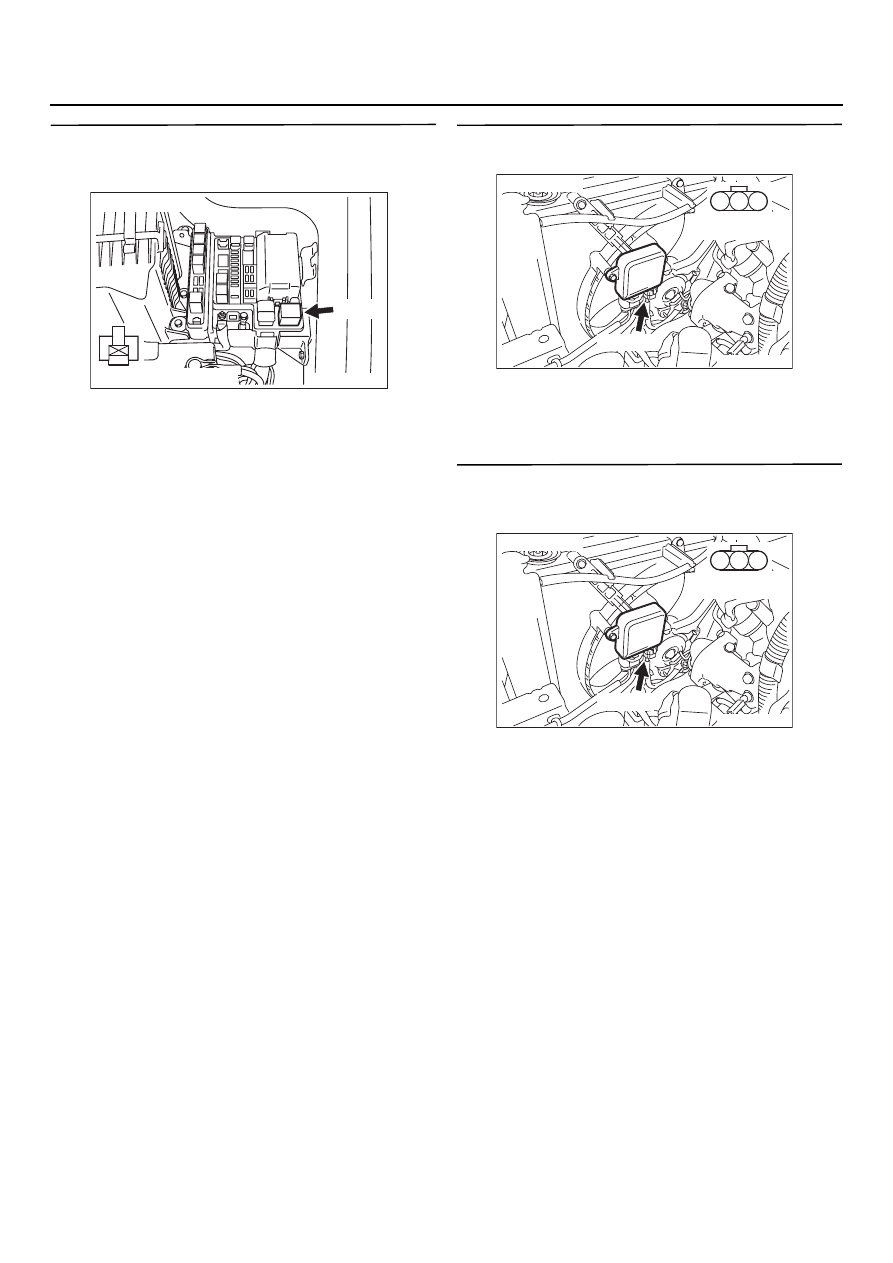

ЭТАП 6. Измерение напряжения
на контактах разъёма AQ09X реле
вентилятора
•
Отсоедините разъём и измерьте
сопротивление со стороны монтажной
коробки.
•
Напряжение между контактом № 4
и "массой".
НОРМА: Напряжение питания системы
В: Результаты проверки удовлетворительны?
ДА :
Переходите к Этапу 7 .
НЕТ :
Проверьте и отремонтируйте жгут
между разъёмом AK09X (контакт № 4)
реле вентилятора и аккумуляторной
батареей.
•
Проверьте цепь питания
на предмет обрыва / короткого
замыкания.
ЭТАП 7. Проверка электрического разъёма:
Разъём AQ18 контроллера вентилятора
В: Результаты проверки удовлетворительны?
ДА :
Переходите к Этапу 8 .
НЕТ :
Отремонтируйте или замените.
ЭТАП 8. Измерение напряжения
на контактах разъёма AQ18 реле
вентилятора
•
Отсоедините разъём и измерьте напряжение
со стороны жгута.
•
Положение ключа зажигания: "ON"
(включено).
•
Напряжение между контактом № 3
и "массой".
НОРМА: Напряжение питания системы
В: Результаты проверки удовлетворительны?
ДА :
Переходите к Этапу 12 .
НЕТ :
Переходите к Этапу 9 .

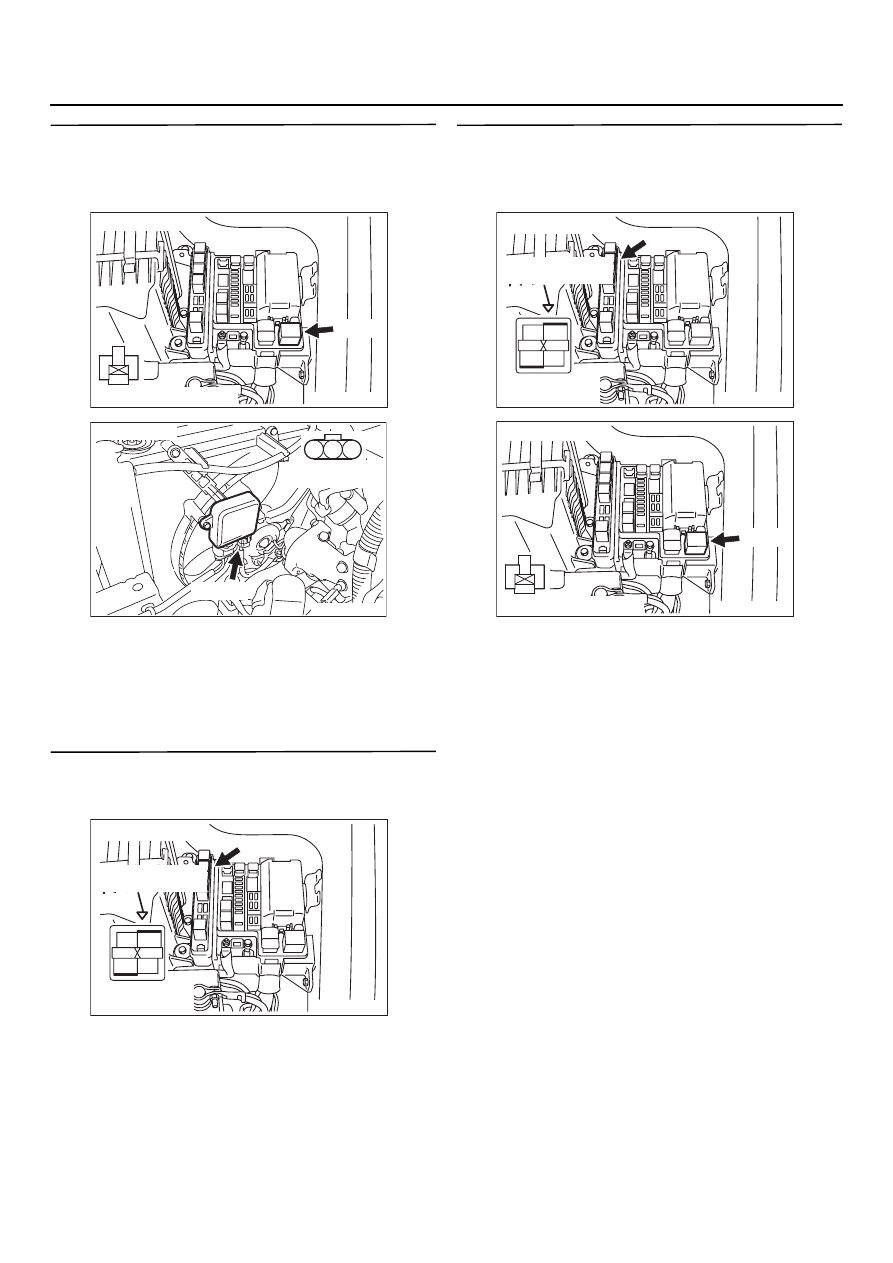

AK301365
3
1
2
4
AB
Разъём: AQ09X
AK09X
Разъём со стороны жгута
AK301354
1
2
3
Разъём
со стороны жгута
AK18 (GR)
AB
Разъём: AQ18
AK301354
1
2
3
Разъём
со стороны жгута
AK18 (GR)
AB
Разъём: AQ18
