Mitsubishi Lancer / Lancer Wagon. Руководство - часть 771





13A

-368

ПОИСК НЕИСПРАВНОСТЕЙ

СИСТЕМА ПОДАЧИ ТОПЛИВА С РАСПРЕДЕЛЁННЫМ ВПРЫСКОМ (MPI) <4G1>

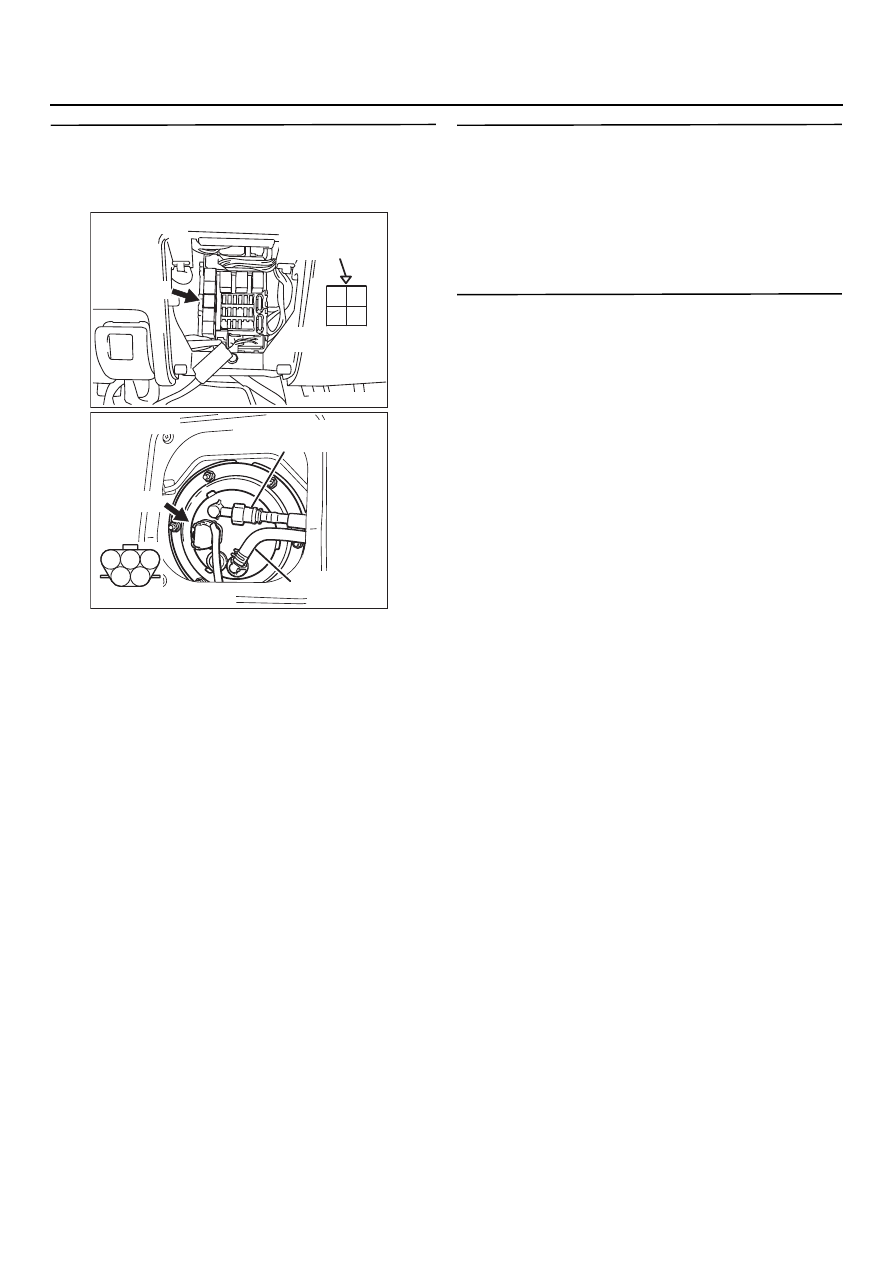

ЭТАП 20. Проверка жгута между разъёмом
CQ220 (контакт № 2) реле 2
электробензонасоса и разъёмом DQ16
(контакт № 5) электробензонасоса

NOTE: Перед проверкой вышеуказанного жгута

проверьте промежуточные разъёмы C!215

*1

C!212

*2

, C!120

*2

, и D!18 и, если нужно,

отремонтируйте.

Проверьте цепь сигнала (вывод) на предмет
повреждения.

В: Результаты проверки удовлетворительны?

ДА :

Переходите к Этапу 21 .

НЕТ :

Отремонтируйте.

ЭТАП 21. Проверка собственно
электробензонасоса

Проверьте собственно электробензонасос
(См.

CTP.13A-439

).

В: Результаты проверки удовлетворительны?

ДА :

Переходите к Этапу 22 .

НЕТ :

Замените электробензонасос.

ЭТАП 22. Проверка исполнительных
устройств при помощи тестера MUTQII/III

См. справочную таблицу по проверке
исполнительных устройств,

CTP.13A-418

.

В: Результаты проверки удовлетворительны?

ДА :

Неисправность (См. главу 00, "Процесс
поиска несправностей/ контрольные
точки",

CTP.00-6

).

НЕТ :

Замените блок управления двигателем
<МКП> или блок управления
двигателем/коробкой передач <АКП>.

AK301359

2 1

3

4

AB

CK220

Треугольные метки
монтажной коробки

Разъём: CQ220

Разъём
со стороны жгута

AK301360

1

2

3

4

5

AB

Топливный
шланг

Разъём со стороны жгута

DK16 (GR)

Разъём: DQ16

Нагнетательная (подающая)
топливная магистраль

13A

-369

ПОИСК НЕИСПРАВНОСТЕЙ

СИСТЕМА ПОДАЧИ ТОПЛИВА С РАСПРЕДЕЛЁННЫМ ВПРЫСКОМ (MPI) <4G1>

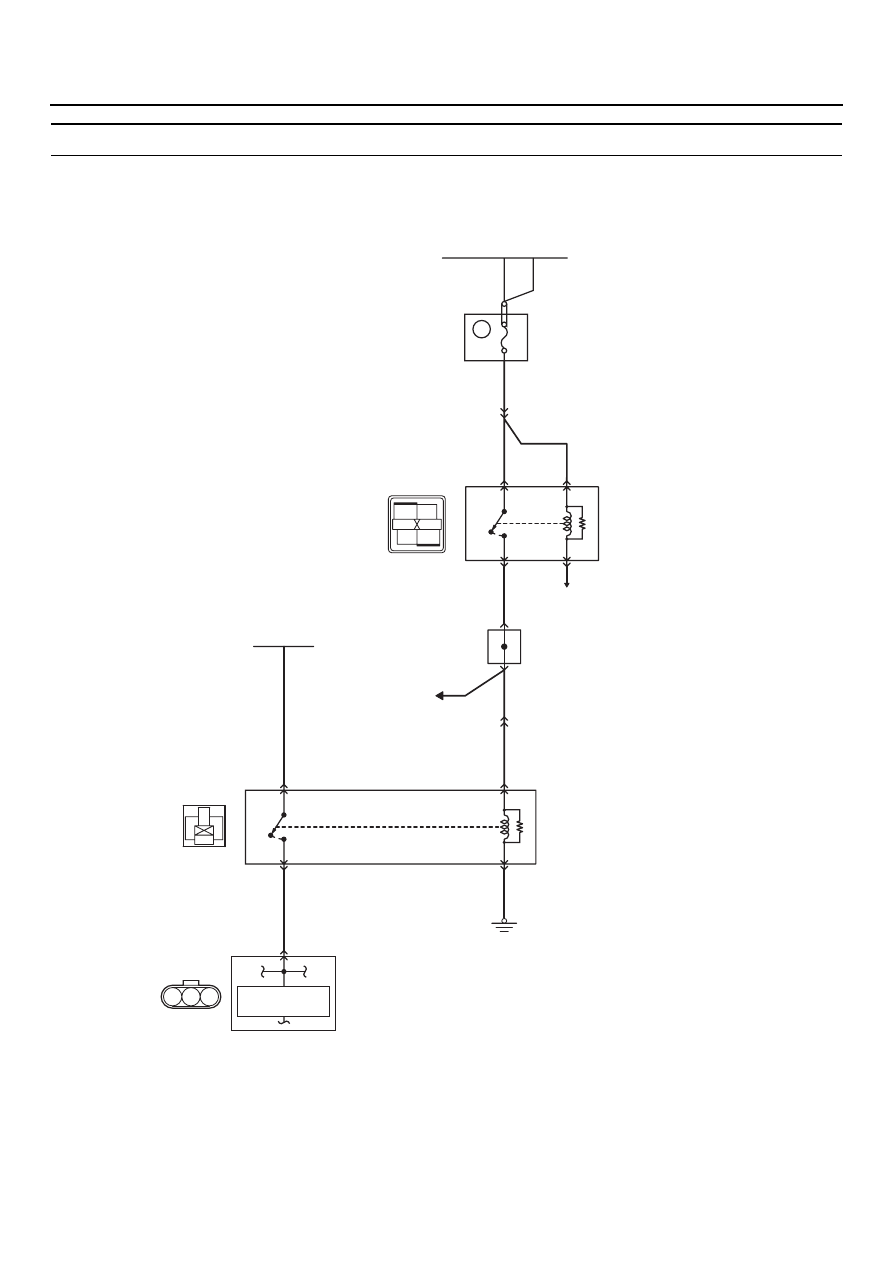

Процедура проверки 25: Цепь реле вентилятора



1

2

3

4

1

3

2

4

AK401365

1 2 3

8

20 A

Сглаживающий
фильтр

Реле системы управления

Аккумуляторная батарея

BKW

AK09X

BKY

BKY

BKY

W

RKY

RKY

RKY

К системе управления
двигателем

Плавкая вставка (2)

2

1

3

4

Реле контроллера вентилятора

Контроллер вентилятора

4

3

L

1

2

3

B

BK16X

28

33

AK18

(MU802322)

Цепь реле вентилятора

Цветовая кодировка проводов
B : Черный     LG : БледноKзеленый     G : Зеленый     L : Синий     W : Белый     Y : Желтый     SB : Голубой     BR : Коричневый
O : Оранжевый     GR : Серый     R : Красный     P : Розовый     V : Фиолетовый

AB

W

7 <AK13> (*1) или
11 <CK111> (*2)

8 <AK13> (*1) или
10 <CK111> (*2)

J/C (6)
CK12 (*1) или
CK134 (*2)

К блоку управления двигателем (МКП)
или двигателем/коробкой передач (АКП)

ПРИМЕЧАНИЕ
*1: Автомобили с левосторонним управлением
*2: Автомобили с правосторонним управлением

ВЫКЛ. ВКЛ.

ВЫКЛ. ВКЛ.

13A

-370

ПОИСК НЕИСПРАВНОСТЕЙ

СИСТЕМА ПОДАЧИ ТОПЛИВА С РАСПРЕДЕЛЁННЫМ ВПРЫСКОМ (MPI) <4G1>

ВКЛЮЧЕНИЕ В СХЕМУ

Напряжение аккумуляторной батареи
подаётся на контакт № 1 реле вентилятора
с контакта № 4 реле системы управления,
с "массой" кузова реле соединяется через
контакт № 3.

Напряжение аккумуляторной батареи
подаётся на контакт № 4 реле вентилятора.

При включённом реле вентилятора
напряжение аккумуляторной батареи
подаётся с контакта № 2 реле на контроллер
вентилятора (контакт № 3).

НАЗНАЧЕНИЕ

Одновременно с включением реле системы
управления происходит включение реле
вентилятора системы охлаждения.
Напряжение начинает подаваться
на контроллер вентилятора.

ВОЗМОЖНЫЕ ПРИЧИНЫ
НЕИСПРАВНОСТИ

Отказ реле вентилятора.

Отказ контроллера вентилятора системы
охлаждения.

Отказ двигателя вентилятора системы
охлаждения.

Отказ двигателя вентилятора конденсатора
системы кондиционирования.

Обрыв или короткое замыкание в цепи реле
вентилятора или плохой контакт в разъёме.

Отказ блока управления двигателем <МКП>.

Отказ блока управления двигателем /
коробкой передач <АКП>.

ПРОЦЕДУРА ВЫПОЛНЕНИЯ
ДИАГНОСТИКИ

NOTE: .

*1: Автомобили с левосторонним

расположением рулевого колеса

*2: Автомобили с правосторонним

расположением рулевого колеса

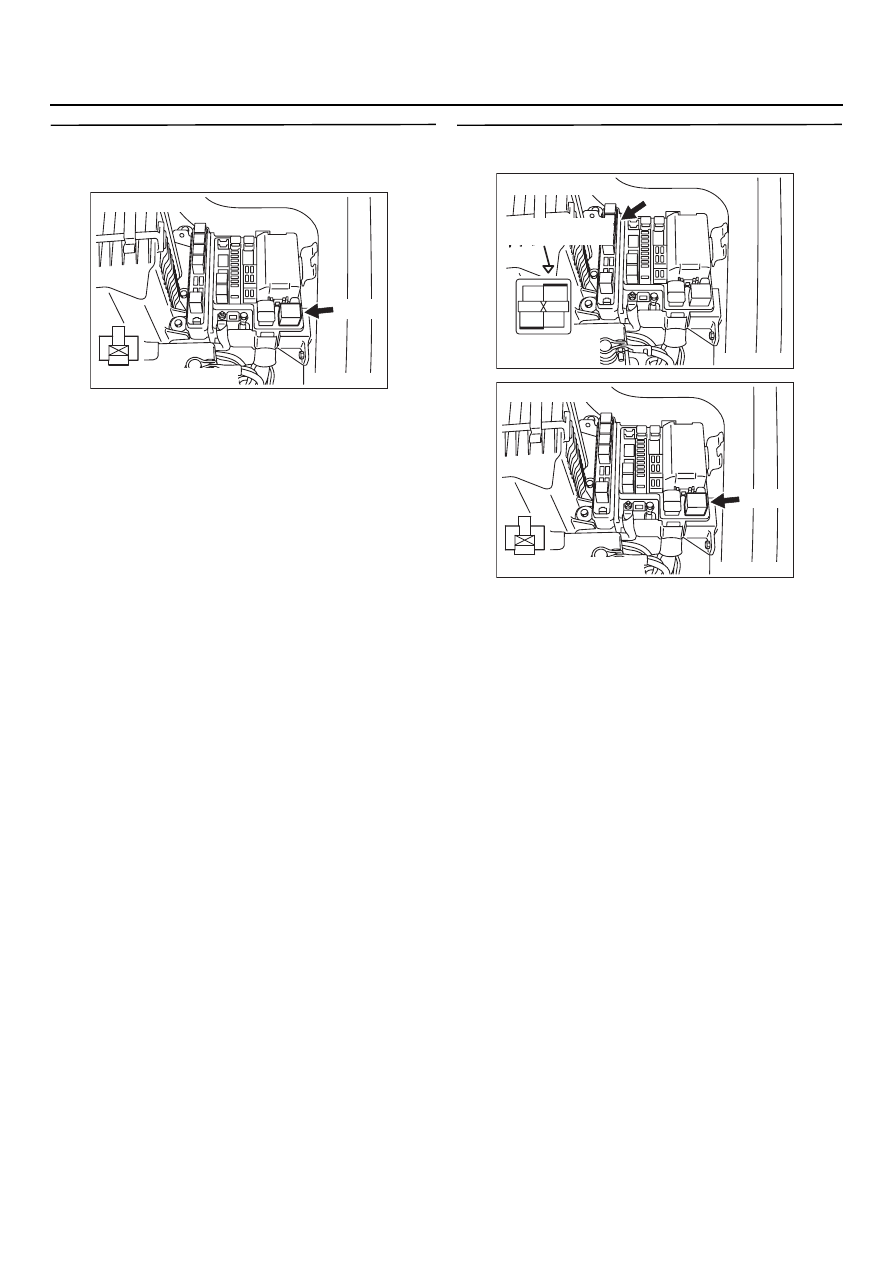

ЭТАП 1. Проверка электрического разъёма:
Разъём AQ09X реле вентилятора

В: Результаты проверки удовлетворительны?

ДА :

Переходите к Этапу 2 .

НЕТ :

Отремонтируйте или замените.

ЭТАП 2. Проверка реле вентилятора

Проверьте реле вентилятора (См. главу 14,
"Операции, выполняемые непосредственно
на автомобиле",

CTP.14-27

).

В: Результаты проверки удовлетворительны?

ДА :

Переходите к Этапу 3 .

НЕТ :

Замените реле вентилятора.

ЭТАП 3. Измерение сопротивления
на контактах разъёма AQ09X  реле
вентилятора

Выньте реле и измерьте напряжение
со стороны монтажной коробки.

Сопротивление между контактом № 3
и "массой".

НОРМА: 2 Ом или меньше

В: Результаты проверки удовлетворительны?

ДА :

Переходите к Этапу 4 .

НЕТ :

Проверьте и отремонтируйте жгут
между разъёмом AK09X (контакт № 3)
реле вентилятора и "массой" кузова.

Проверьте цепь "массы" на
предмет обрыва и повреждения.

AK301365

3

1

2

4

AB

Разъём: AQ09X

AK09X

Разъём со стороны жгута

AK301365

3

1

2

4

AB

Разъём: AQ09X

AK09X

Разъём со стороны жгута

13A

-371

ПОИСК НЕИСПРАВНОСТЕЙ

СИСТЕМА ПОДАЧИ ТОПЛИВА С РАСПРЕДЕЛЁННЫМ ВПРЫСКОМ (MPI) <4G1>

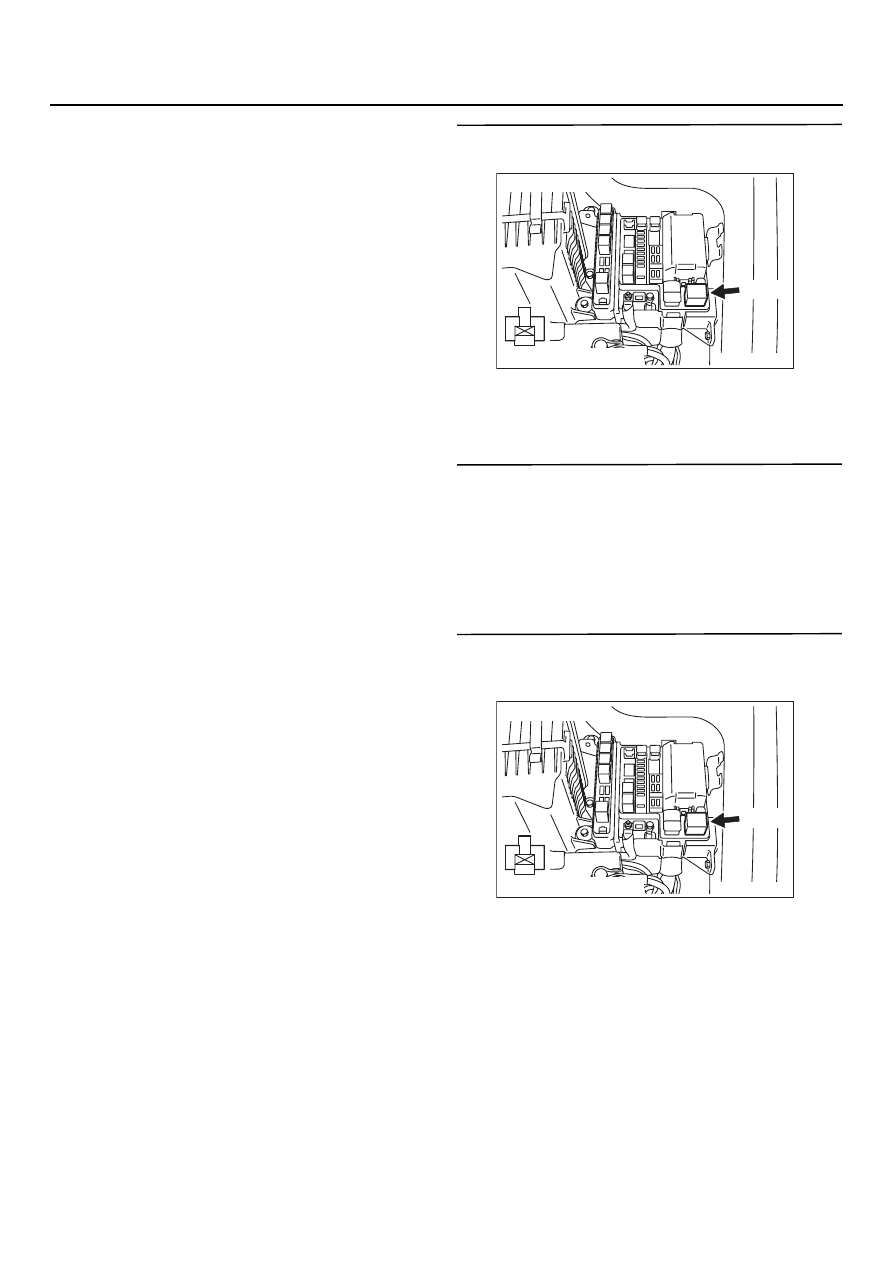

ЭТАП 4. Измерение напряжения
на контактах разъёма AQ09X  реле
вентилятора

Выньте реле и измерьте напряжение
со стороны монтажной коробки.

Положение ключа зажигания: "ON"
(включено)

Напряжение между контактом № 1
и "массой".

НОРМА: Напряжение питания системы

В: Результаты проверки удовлетворительны?

ДА :

Переходите к Этапу 6 .

НЕТ :

Переходите к Этапу 5 .

ЭТАП 5. Проверка электрического разъёма:
Разъём ВQ16Х реле системы управления

В: Результаты проверки удовлетворительны?

ДА :

Проверьте промежуточные разъёмы

AK13

*1

 или CK111

*2

, а также K CK12

*1

и CK134

*2

, если нужно, отремонтируйте.

Если промежуточные разъёмы исправK
ны, то проверьте и отремонтируйте жгут
между разъёмом BK16X (контакт № 4)
реле системы управления и контактом
№ 1 разъёма AK09X реле вентилятора.

Проверьте цепь питания
на предмет обрыва / короткого
замыкания.

НЕТ :

Отремонтируйте или замените.

AK301365

3

1

2

4

AB

Разъём: AQ09X

AK09X

Разъём со стороны жгута

AK301121

2

1

3

4

AB

BK16X

Разъём
со стороны жгута

Разъём: BQ16X

Треугольная метка
монтажной коробки

AK301365

3

1

2

4

AB

Разъём: AQ09X

AK09X

Разъём со стороны жгута
