Mitsubishi Lancer / Lancer Wagon. Руководство - часть 767
13A
-352
ПОИСК НЕИСПРАВНОСТЕЙ
СИСТЕМА ПОДАЧИ ТОПЛИВА С РАСПРЕДЕЛЁННЫМ ВПРЫСКОМ (MPI) <4G1>
ЭТАП 14. Проверка напряжения на разъёме
СQ123 блока управления двигателем <МКП>
или СQ124 блока управления двигателем /
коробкой передач <АКП>
•
Отсоедините разъём и измерьте напряжение
со стороны жгута.
•
Используя перемычку, соедините разъём
CK125 (контакт № 38) блока управления
двигателем <МКП> или разъём СK124
(контакты № 49) блока управления
двигателем/коробкой передач <АКП>
с "массой".
•
Напряжение между контактом № 12 <МКП>
или контактом № 41 <АКП> и "массой",
а также K между контактом 25 <МКП>
или контактом № 47 <АКП> и "массой".
НОРМА: Напряжение питания системы
В: Результаты проверки удовлетворительны?
ДА :
Переходите к Этапу 15 .
НЕТ :
Проверьте промежуточные разъёмы
CK12
*1
или CK134
*2
и, если нужно,
отремонтируйте. Если промежуточный
разъём исправен, то проверьте
и отремонтируйте жгут между разъёмом
СK123 (контакт № 12 и № 25) блока
управления двигателем <МКП> или
разъёмом СK124 (контакт № 41 и № 47)
блока управления двигателем/коробкой
передач <АКП> и контактом № 4
разъёма BK16X реле системы
управления.

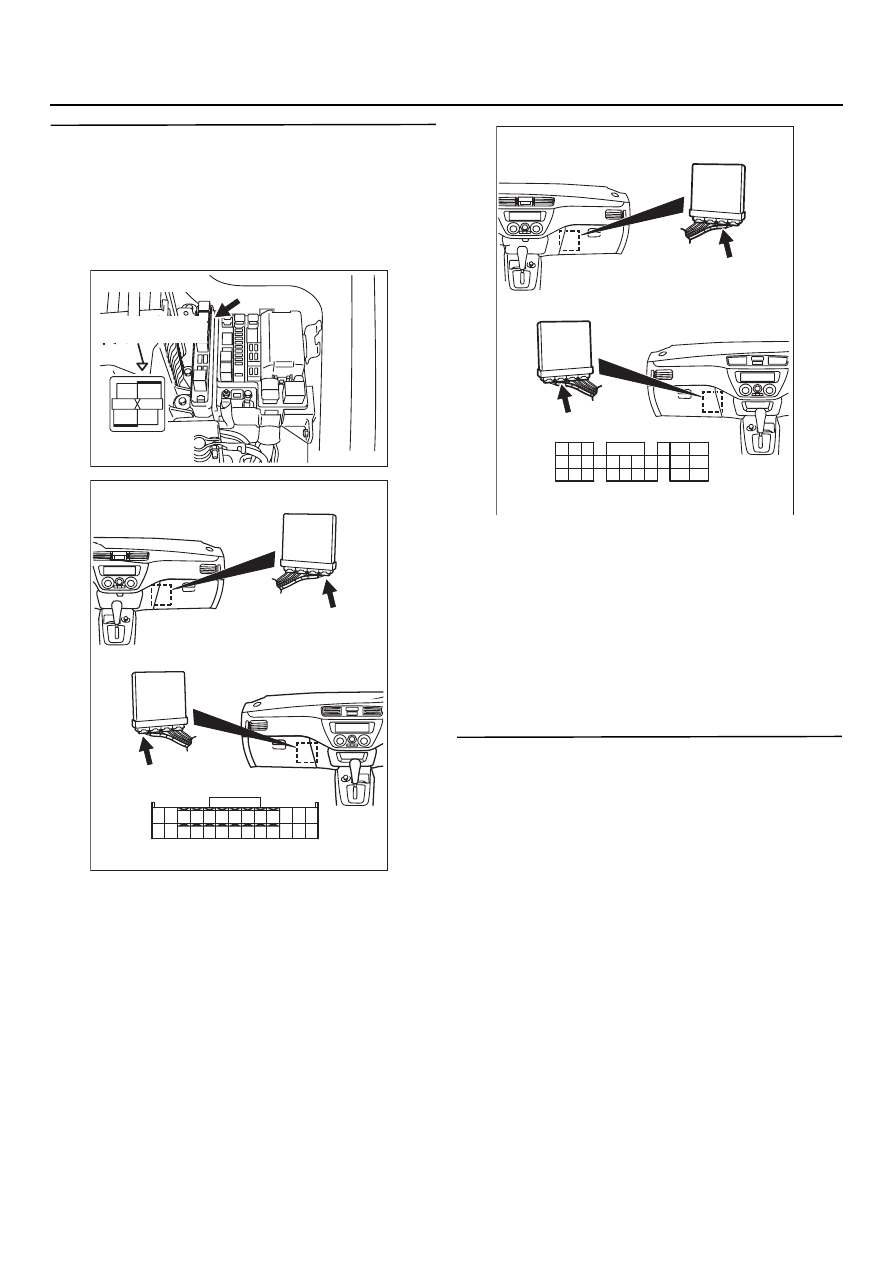

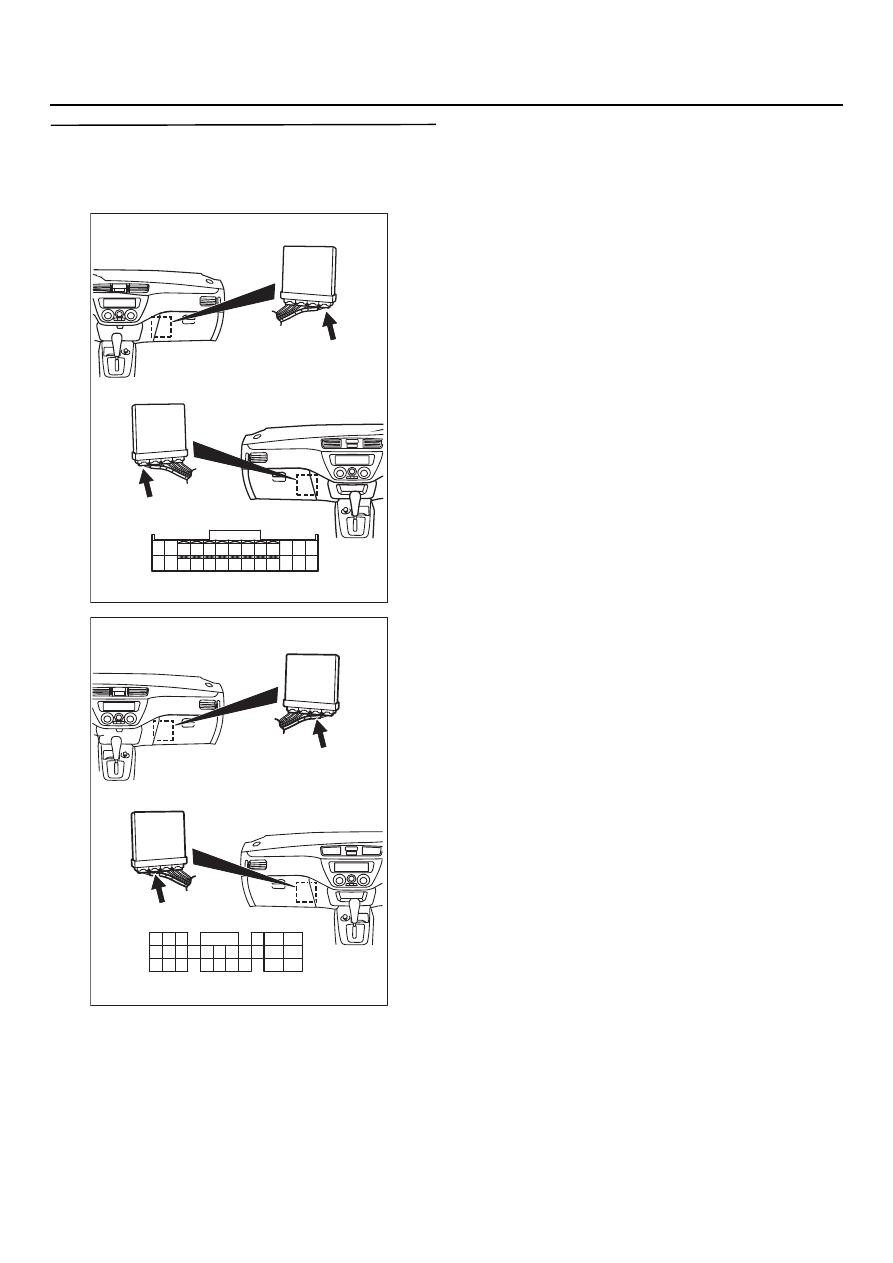

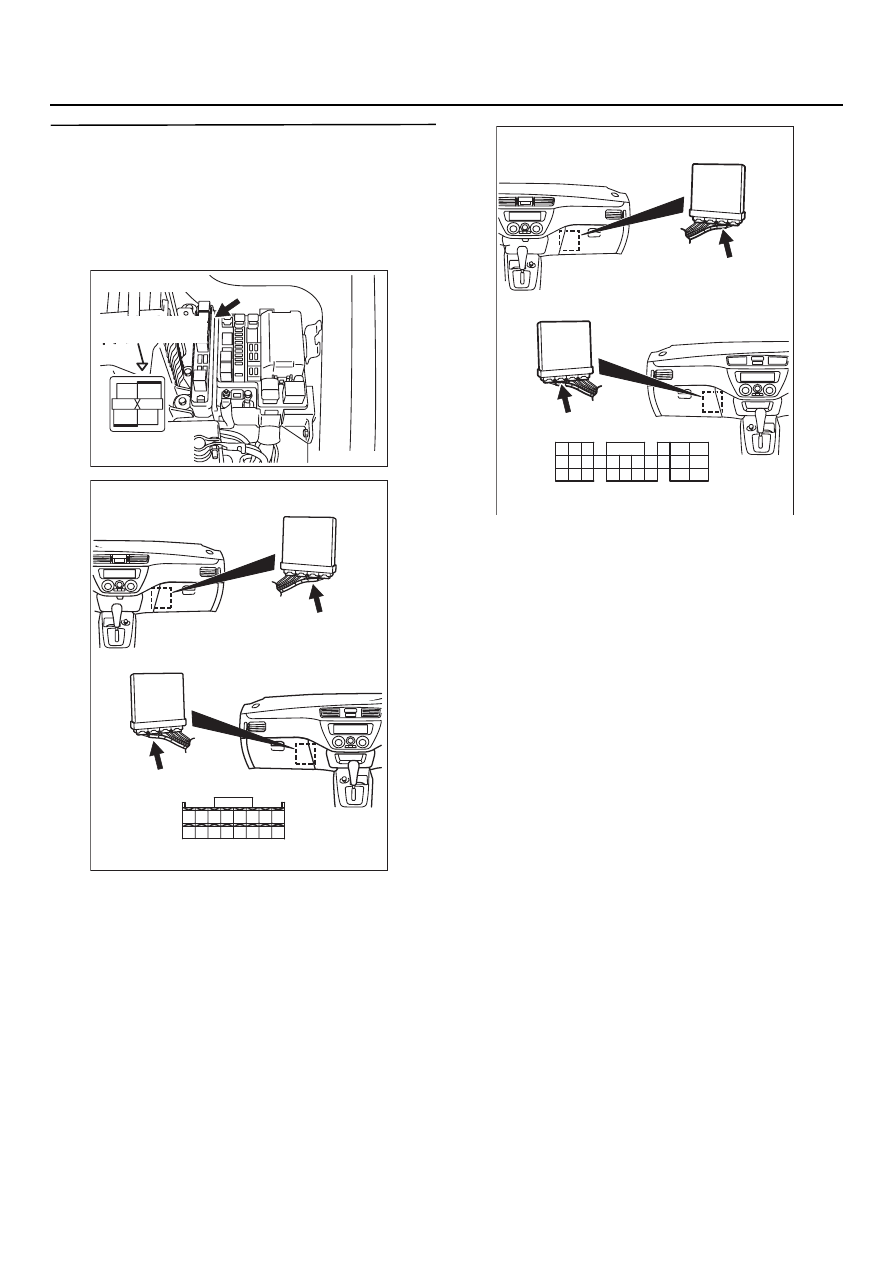

AK301122
1
14
4
19
5
22
6
17
8
15
9
18
7
20
16
2
1312
23
24
25
26
21
3
10
11
AB
Разъём: CQ123
CK123 (Y)
<Автомобили с левосторонним управлением>
<Автомобили с правосторонним управлением>
Разъём со стороны жгута
CK123 (Y)
AK301112
42
43
48
49
50
51
52
53
54
55
56
57
464544
58
59
60
61
62
63
64
65
66
47
41
CK124 (GR)
<Автомобили с левосторонним управлением>
<Автомобили с правосторонним управлением>
Разъём со стороны жгута
CK124 (GR)
Разъём: CQ124
AB
