Mitsubishi Lancer / Lancer Wagon. Руководство - часть 765
13A
-344
ПОИСК НЕИСПРАВНОСТЕЙ
СИСТЕМА ПОДАЧИ ТОПЛИВА С РАСПРЕДЕЛЁННЫМ ВПРЫСКОМ (MPI) <4G1>
ВКЛЮЧЕНИЕ В СХЕМУ
•
Напряжение аккумуляторной батареи
подаётся на реле системы управления
(контакты № 1 и № 2).
•
Включением вентиля, расположенного
в блоке управления двигателем <МКП>
или двигателем/коробкой передач <АКП>
подаётся питание на реле системы управлеK
ния двигателем и реле включается.
•
Включённое реле системы управления
подаёт (с контакта № 1) напряжение
аккумуляторной батареи на блоки управлеK
ния двигателем <МКП> или двигателем /
коробкой передач <АКП>, на датчики
и на исполнительные устройства.
•
Контакты № 13 и № 26 блока управления
двигателем и контакты № 42 и 48 блока
управления двигателем/коробкой передач
соединены с "массой" кузова.
НАЗНАЧЕНИЕ
•
Когда сигнал включения зажигания
поступает на блок управления двигателем
<МКП> или двигателем/коробкой передач
<АКП>, указанные блоки включают реле
системы управления двигателем.<>, <>
Соответственно, напряжение приходит
на блок управления двигателем <МКП>
или двигателем/коробкой передач <АКП>,
на датчики и исполнительные устройства.
ВОЗМОЖНЫЕ ПРИЧИНЫ
НЕИСПРАВНОСТИ
•
Отказ реле системы управления.
•
Обрыв или короткое замыкание в цепи реле
системы управления или плохой контакт
в разъёме.
•
Отказ блока управления двигателем <МКП>.
•
Отказ блока управления двигателем /
коробкой передач <АКП>.
ПРОЦЕДУРА ВЫПОЛНЕНИЯ
ДИАГНОСТИКИ
NOTE: .
*1: Автомобили с левосторонним
расположением рулевого колеса
*2: Автомобили с правосторонним
расположением рулевого колеса
ЭТАП 1. Проверка напряжения
аккумуляторной батареи
•
Измерьте напряжение аккумуляторной
батареи при прокручивании двигателя.
НОРМА: 8 В или более
В: Результаты проверки удовлетворительны?
ДА :
Переходите к Этапу 2 .
НЕТ :
Проверьте аккумуляторную батарею
(См. главу 54A, "Аккумуляторная
батарея", "Операции, выполняемые
непосредственно на автомобиле",
"Диагностика аккумуляторной батареи",
CTP.54A-5
).

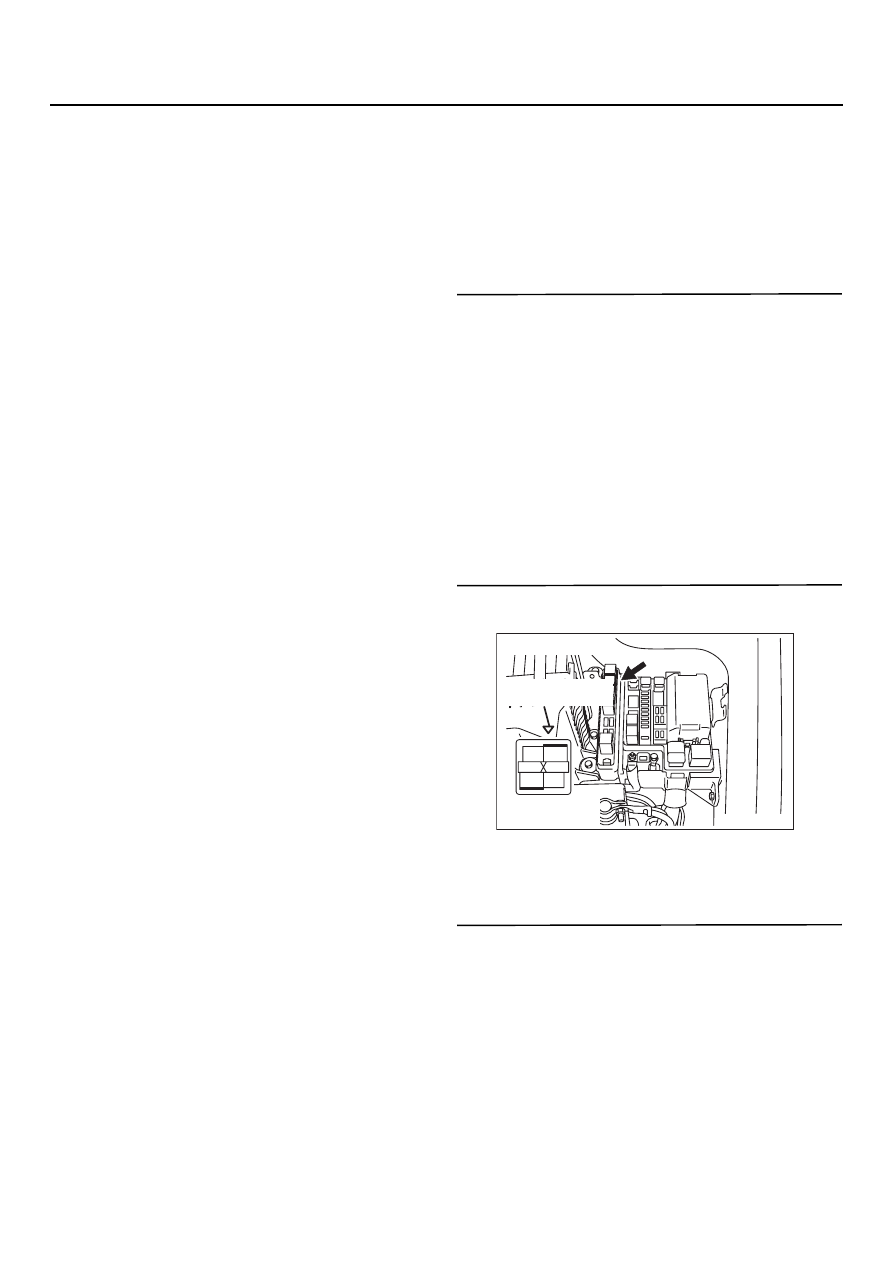

ЭТАП 2. Проверка электрического разъёма:
Разъём ВQ16Х реле системы управления
В: Результаты проверки удовлетворительны?
ДА :
Переходите к Этапу 3 .
НЕТ :
Отремонтируйте или замените.
ЭТАП 3. Проверка реле системы управления
двигателя
•
Проверьте реле системы управления
(См.
CTP.13A-441
).
В: Результаты проверки удовлетворительны?
ДА :
Переходите к Этапу 4 .
НЕТ :
Замените реле системы управления.

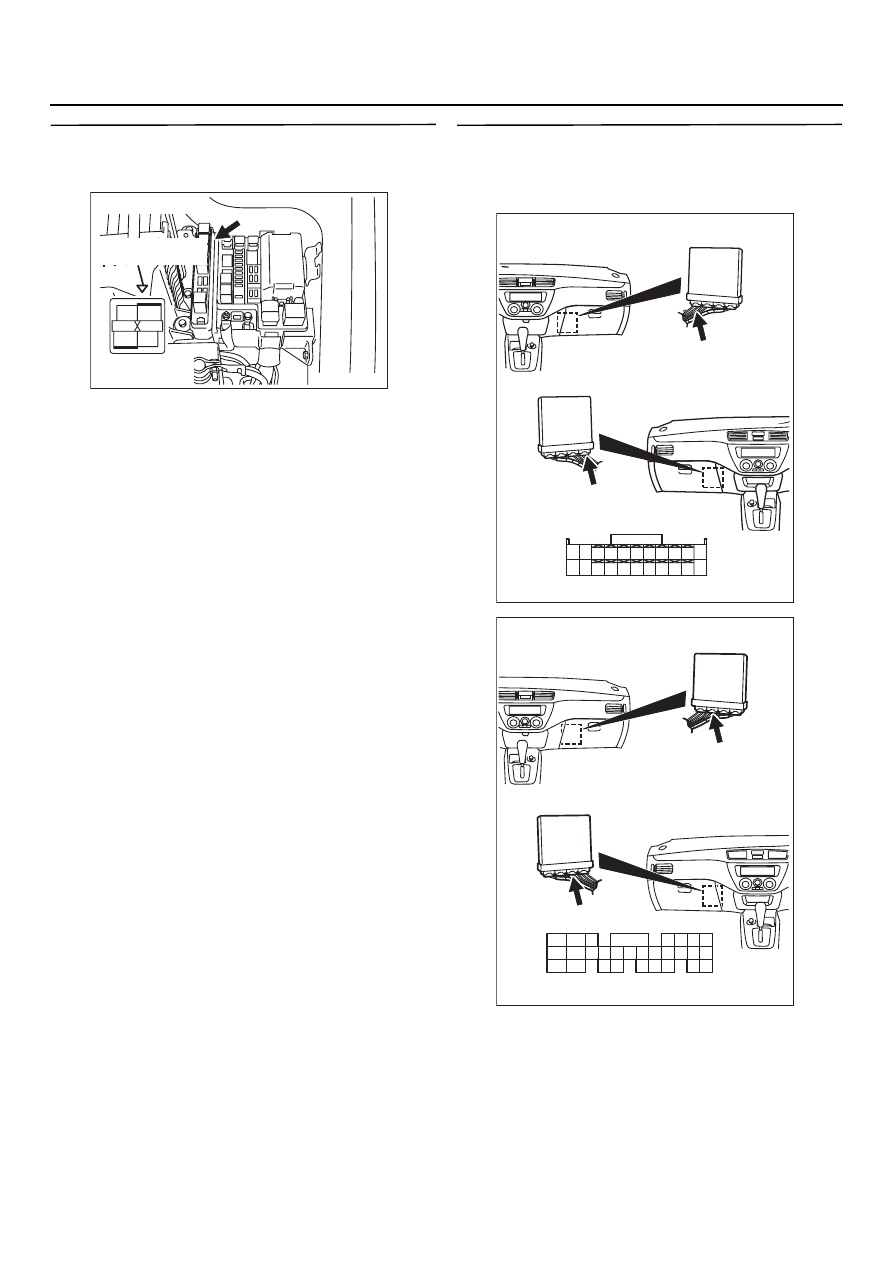

AK301121
2
1
3
4
AB
BK16X
Разъём
со стороны жгута
Разъём: BQ16X
Треугольная метка
монтажной коробки
