13A
-284
ПОИСК НЕИСПРАВНОСТЕЙ
СИСТЕМА ПОДАЧИ ТОПЛИВА С РАСПРЕДЕЛЁННЫМ ВПРЫСКОМ (MPI) <4G1>
ЭТАП 7. Проверка звука работы привода
регулятора холостого хода
•
Проверьте звук работы привода регулятора
холостого хода (См.
CTP.13A-446
).
В: Результаты проверки удовлетворительны?
ДА :
Промойте корпус дроссельной
заслонки (проточную часть возле
заслонки) (См.
CTP.13A-435
).
НЕТ :
Проверьте цепь привода регулятора
холостого хода (См. Код № P0505,
CTP.13A-206
).
ЭТАП 8. База данных прибора MUTQII/III
•
См. перечень данных в справочной таблице,
CTP.13A-406
.
a. Позиция 18: Сигнал прокручивания
двигателя
НОРМА:
Есть (Выключатель зажигания
в положении: ST)
Нет (Выключатель зажигания
в положении: ON)
В: Результаты проверки удовлетворительны?
ДА :
Переходите к Этапу 10 .
НЕТ :
Переходите к Этапу 9 .

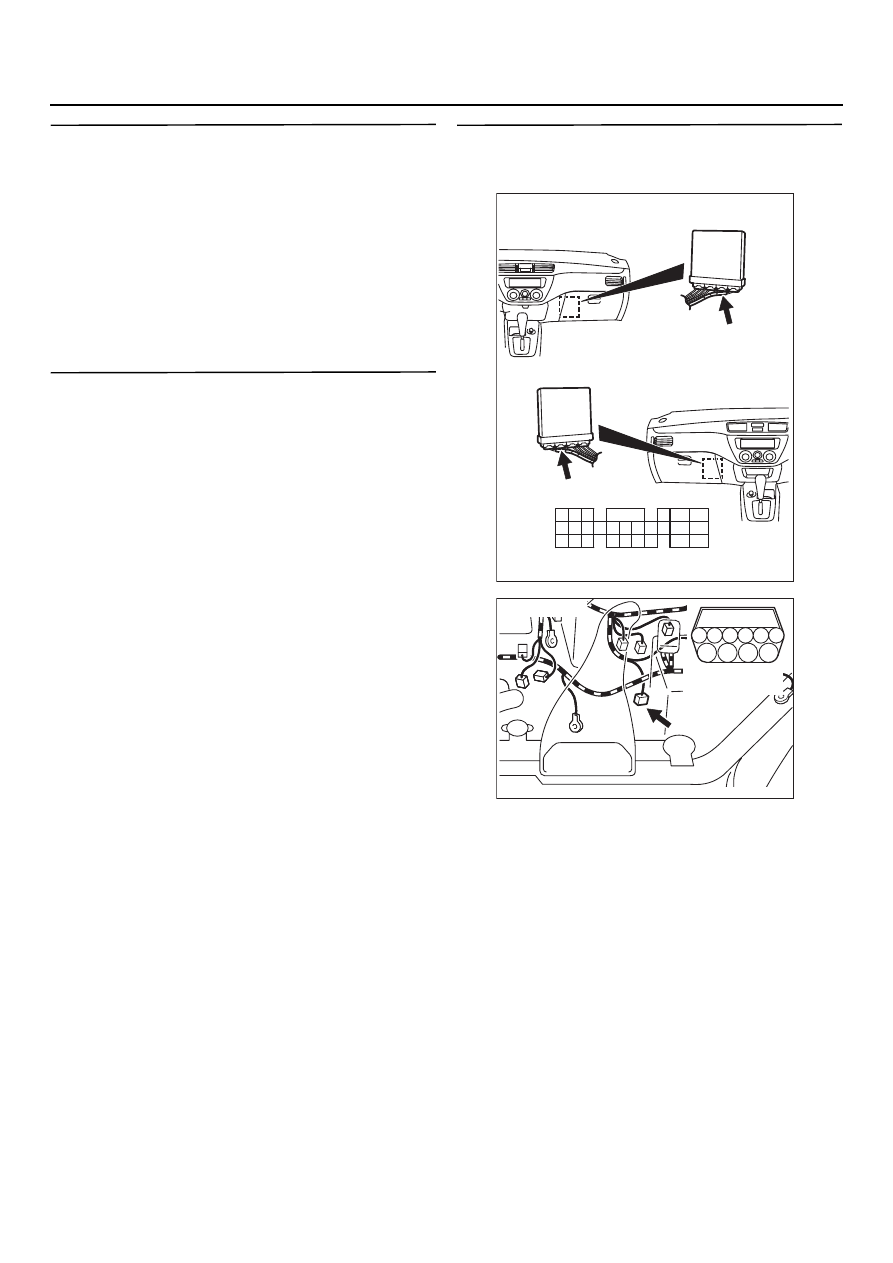

ЭТАП 9. Проверка электрического разъёма:
Разъём CQ124 блока управления
двигателем/коробкой передач A/T
В: Результаты проверки удовлетворительны?
ДА :
Проверьте и отремонтируйте жгут между
разъёмом BK20 (контакт № 9) датчика
положения селектора и разъёмом CK124
блока управления двигателем/коробкой
передач (контакт № 58).
•
Проверьте цепь выхода
на предмет обрыва / короткого
замыкания.
НЕТ :
Отремонтируйте или замените.

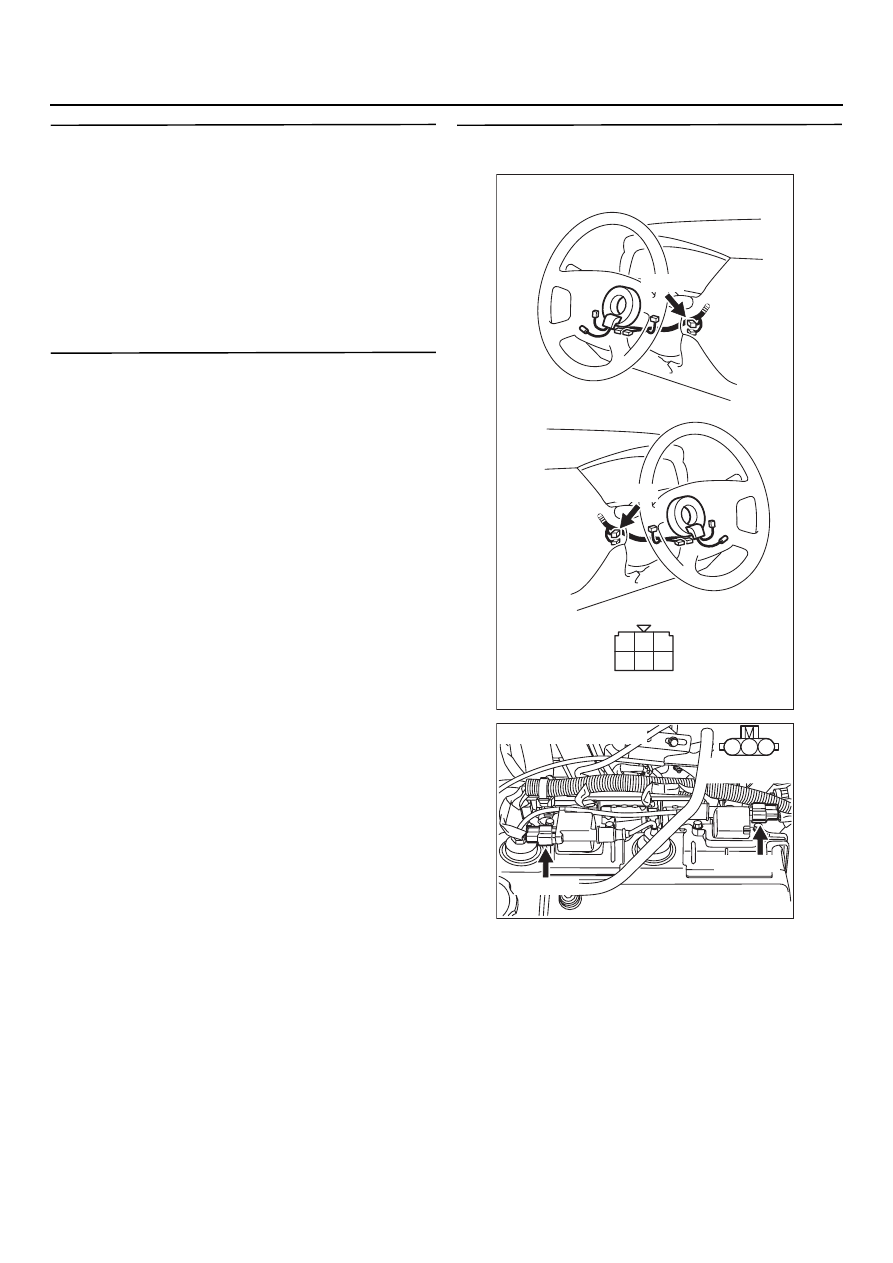

AK301112
42
43
48
49
50
51
52
53
54
55
56
57
464544
58
59
60
61
62
63
64
65
66
47
41
CK124 (GR)
<Автомобили с левосторонним управлением>
<Автомобили с правосторонним управлением>
Разъём со стороны жгута
CK124 (GR)
Разъём: CQ124
AB
AK301350
8
9
3
4
5
1
2
6
7
10
AB
Разъём
со стороны жгута
Разъём: BQ20
BK20 (B)
