ПОИСК НЕИСПРАВНОСТЕЙ
СИСТЕМА ПОДАЧИ ТОПЛИВА С РАСПРЕДЕЛЁННЫМ ВПРЫСКОМ (MPI) <4G1>
ЭТАП 7. Проверка электрического разъёма:
СQ123, блок управления двигателем <МКП>
или СQ122, блок управления двигателем /
коробкой передач <АКП>
В: Результаты проверки удовлетворительны?
ДА :
Проверьте и отремонтируйте жгут между
разъёмом ВK101 (контакт № 2)
электровакуумного клапана и разъёмом
СK123 (контакт № 6) блока управления
двигателем <МКП> или разъёмом
СK122 (контакт № 6) блока управления
двигателем/коробкой передач <АКП>.
•
Проверьте цепь выхода
на предмет обрыва / короткого
замыкания.
НЕТ :
Отремонтируйте или замените.
AK301122
1
14
4
19
5
22
6
17
8
15
9
18
7
20
16
2
1312
23
24
25
26
21
3
10
11
AB

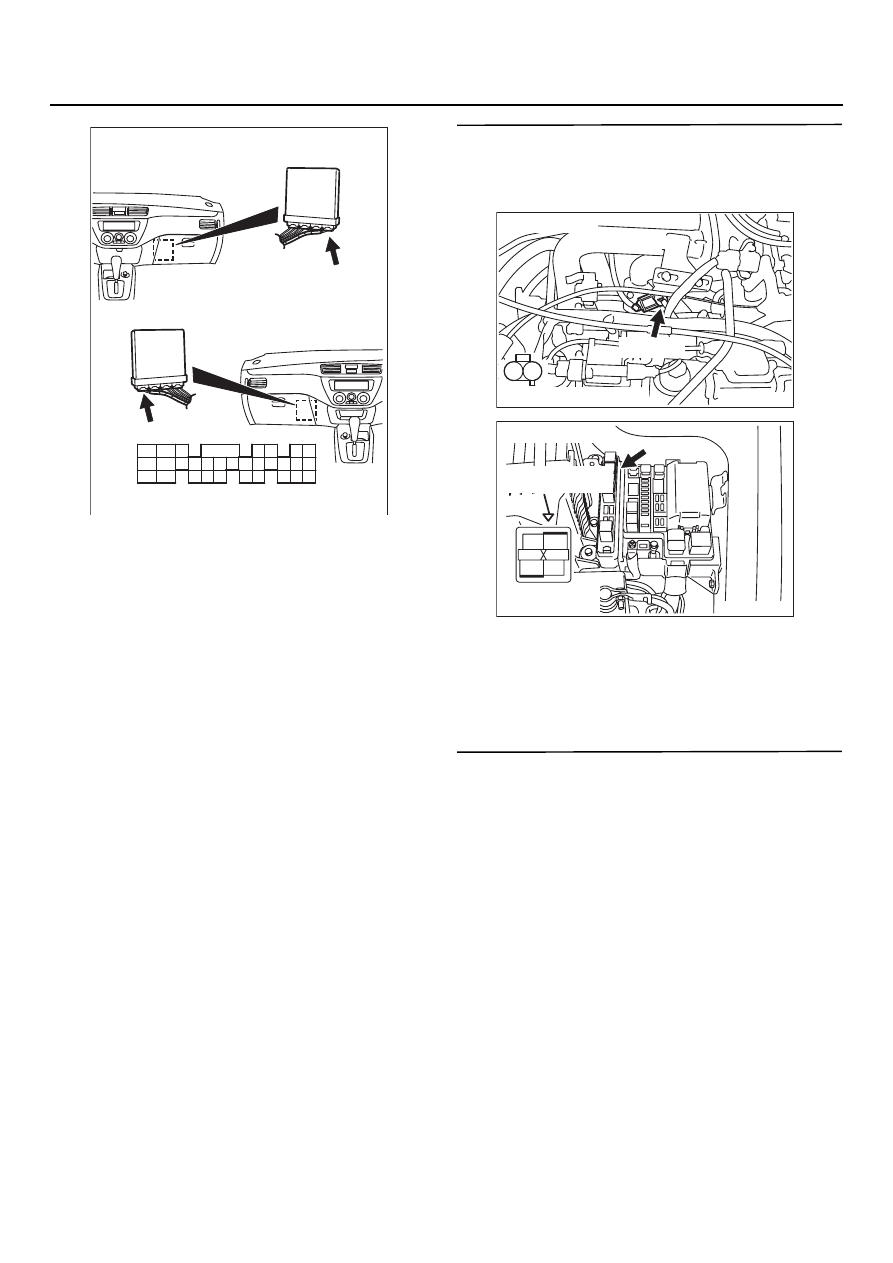

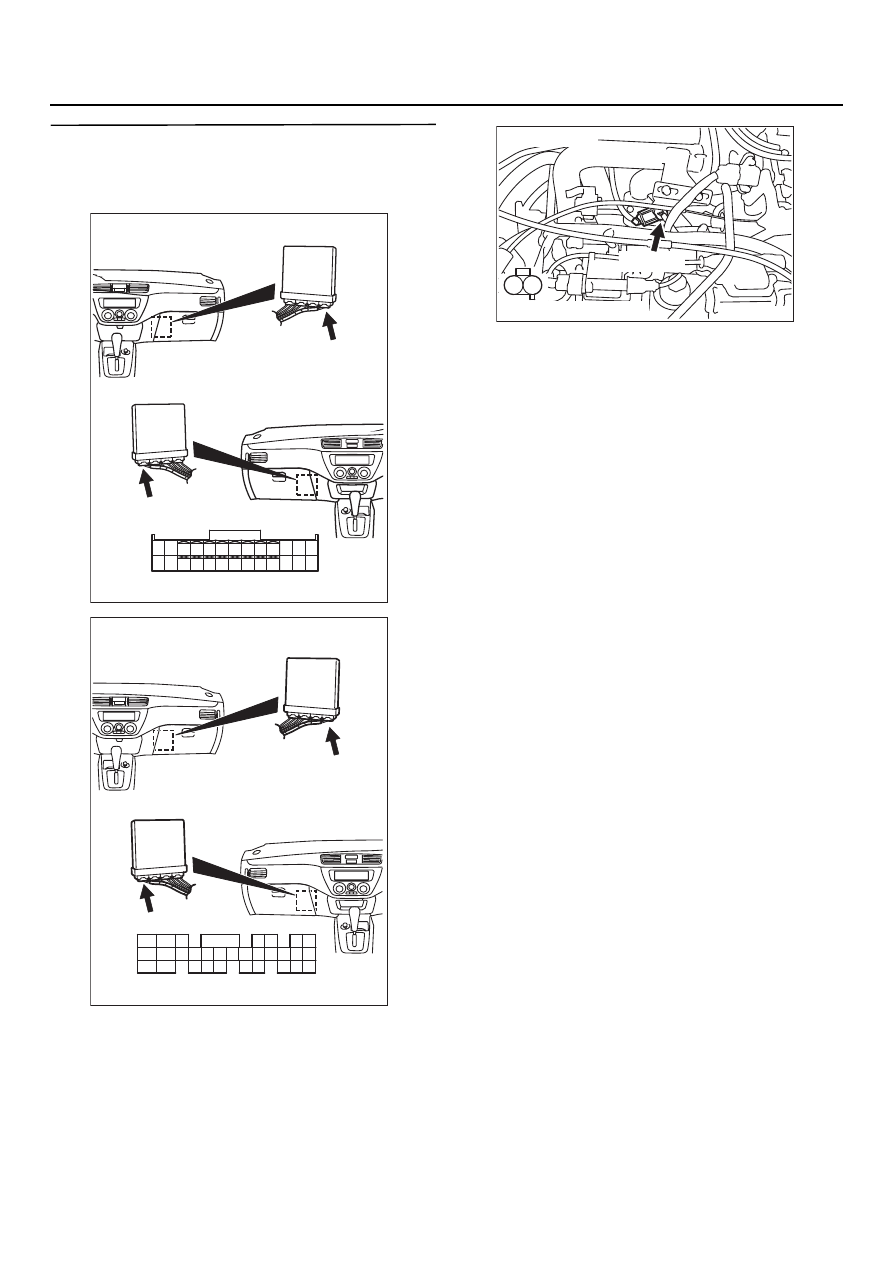

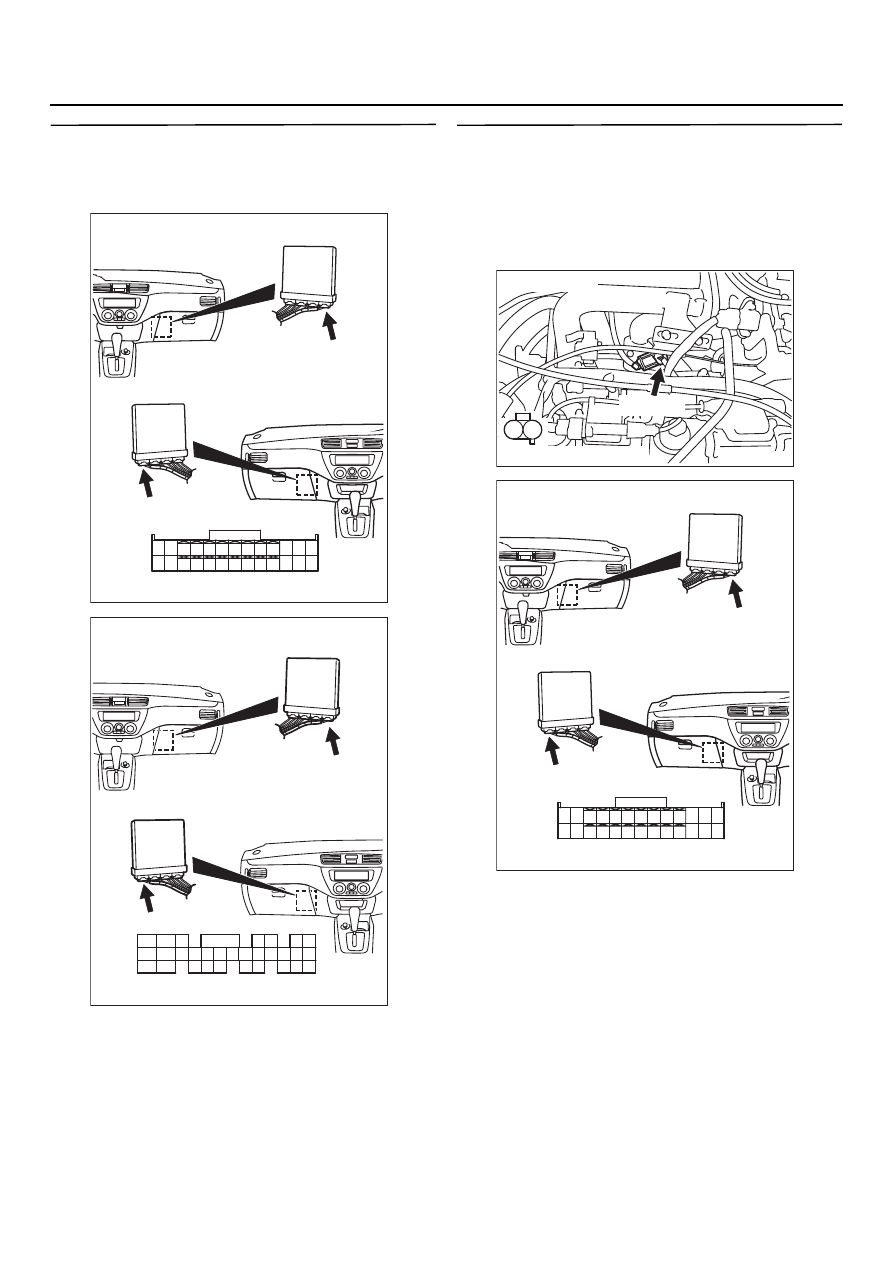

Разъём: CQ123
CK123 (Y)
<Автомобили с левосторонним управлением>
<Автомобили с правосторонним управлением>
Разъём со стороны жгута
CK123 (Y)
AK301123
80
87
81
94
85
82
84
93
86
98
99
74
92
73
83
88
91
95
9796
100
89
78
71
90
76
77
75
72
79
CK122 (GR)
<Автомобили с левосторонним управлением>
<Автомобили с правосторонним управлением>
Разъём со стороны жгута
CK122 (GR)
AB
Разъём: CQ122
AK301141
1
2
AB
Разъём: BQ101
BK101 (BR)
Разъём со стороны жгута
