13A

-36

ПОИСК НЕИСПРАВНОСТЕЙ

СИСТЕМА ПОДАЧИ ТОПЛИВА С РАСПРЕДЕЛЁННЫМ ВПРЫСКОМ (MPI) <4G1>

АНАЛИЗ НЕИСПРАВНОСТИ

Условия для проверки

•

Через 2 секунды после включения зажигания
или запуска двигателя.

Критерии оценки

•

Напряжение выхода не меньше 4,6 В
на протяжении 2Kх секунд (температура
воздуха на впуске не выше

−

45

°

C).

или

•

Напряжение выхода не больше 0,2 В
на протяжении 2Kх секунд (температура
воздуха на впуске не ниже 125

°

C).

ВОЗМОЖНЫЕ ПРИЧИНЫ
НЕИСПРАВНОСТИ

•

Отказ датчика температуры воздуха
на впуске.

•

Обрыв или короткое замыкание в цепи
датчика температуры воздуха на впуске
или плохой контакт в разъёме.

•

Отказ блока управления двигателем <МКП>.

•

Отказ блока управления двигателем /
коробкой передач <АКП>.

ПРОЦЕДУРА ВЫПОЛНЕНИЯ
ДИАГНОСТИКИ

ЭТАП 1. База данных прибора MUTQII/III

•

См. перечень данных в справочной таблице,

CTP.13A-406

.

a. Позиция 13: Датчик температуры воздуха

на впуске

НОРМА: При температуре окружающего
воздуха.

В: Результаты проверки удовлетворительны?

ДА :

Повторяющаяся неисправность
(См. главу 00, "Процесс поиска
несправностей/ контрольные точки",

CTP.00-6

).

НЕТ :

Переходите к Этапу 2 .

ЭТАП 2. Проверка электрического разъёма:
Разъём BQ102 датчика абсолютного
давления

В: Результаты проверки удовлетворительны?

ДА :

Переходите к Этапу 3 .

НЕТ :

Отремонтируйте или замените.

ЭТАП 3. Проверка собственно датчика
температуры воздуха на впуске

•

Проверьте собственно датчик температуры
воздуха на впуске (См.

CTP.13A-442

).

В: Результаты проверки удовлетворительны?

ДА :

Переходите к Этапу 4 .

НЕТ :

Замените датчик абсолютного давления
во впускном коллекторе

ЭТАП 4. Измерьте сопротивление на
контактах разъёма ВQ102 разъёма датчика
абсолютного давления

•

Отсоедините разъём и измерьте напряжение
со стороны жгута.

•

Сопротивление между контактом № 3
и "массой".

НОРМА: 2 Ом или меньше

В: Результаты проверки удовлетворительны?

ДА :

Переходите к Этапу 8 .

НЕТ :

Переходите к Этапу 5 .

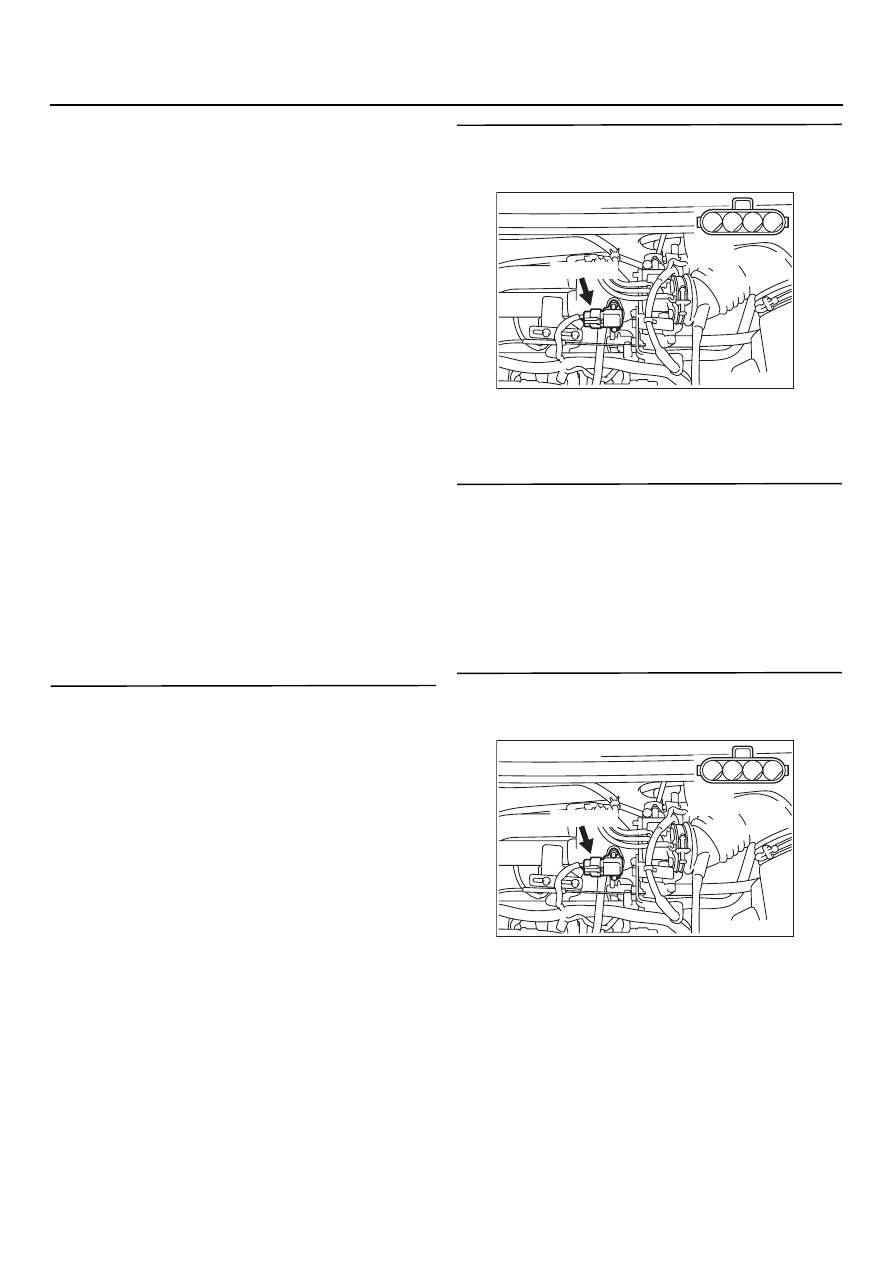

AK401346

1

2

3 4

AB

Разъём: BQ102

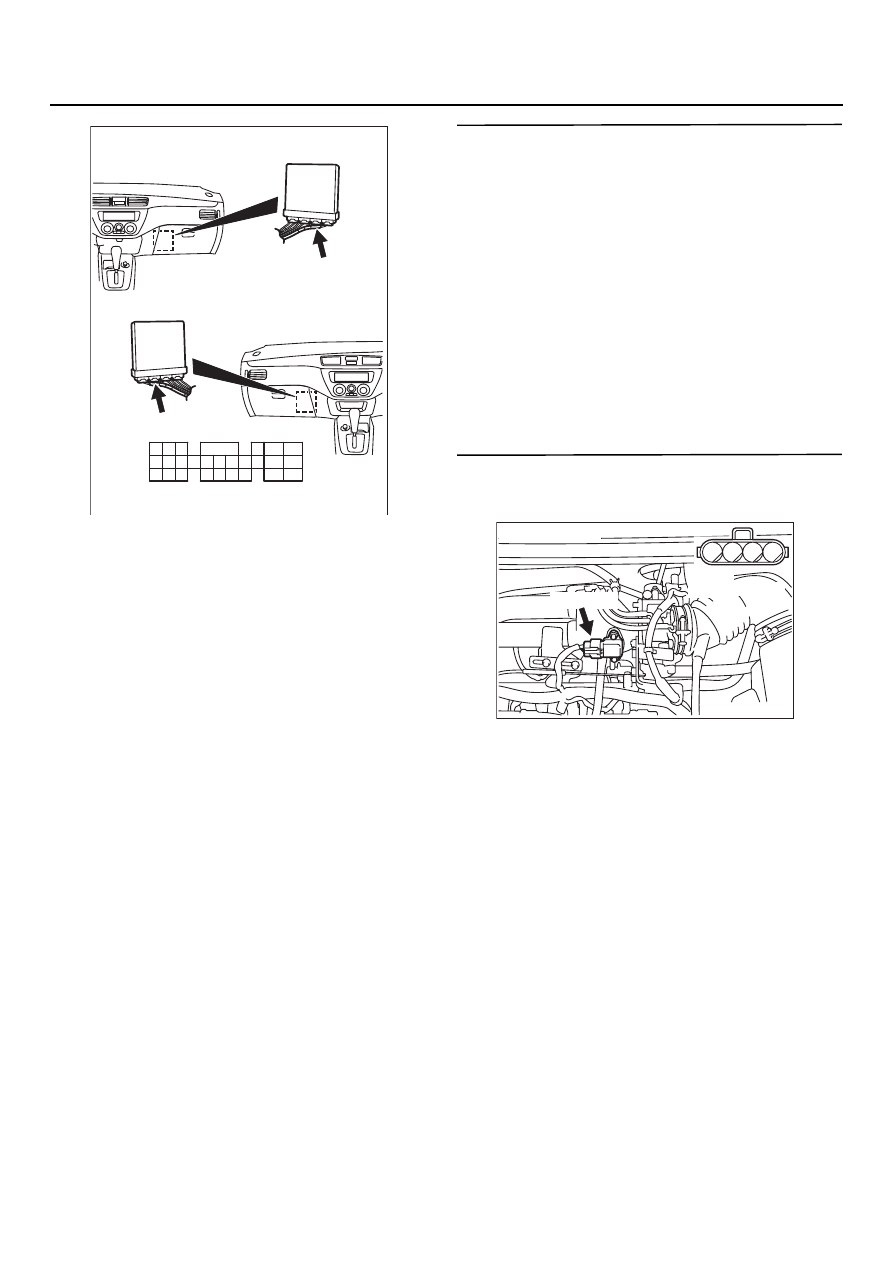

BK102 (GR)

Разъём
со стороны жгута

AK401346

1

2

3 4

AB

Разъём: BQ102

BK102 (GR)

Разъём
со стороны жгута

13A

-37

ПОИСК НЕИСПРАВНОСТЕЙ

СИСТЕМА ПОДАЧИ ТОПЛИВА С РАСПРЕДЕЛЁННЫМ ВПРЫСКОМ (MPI) <4G1>

ЭТАП 5. Проверка электрического разъёма:
СQ129, блок управления двигателем <МКП>
или СQ124, блок управления
двигателем/коробкой передач <АКП>

В: Результаты проверки удовлетворительны?

ДА :

Переходите к Этапу 6 .

НЕТ :

Отремонтируйте или замените.

ЭТАП 6. Проверьте жгут между разъёмом
ВQ102 (контакт № 3) датчика абсолютного
давления и разъёмом СQ129 (контакт № 92)
блока управления двигателем <МКП>
или разъёмом СQ124 (контакт № 57) блока
управления двигателем/коробкой передач
<АКП>

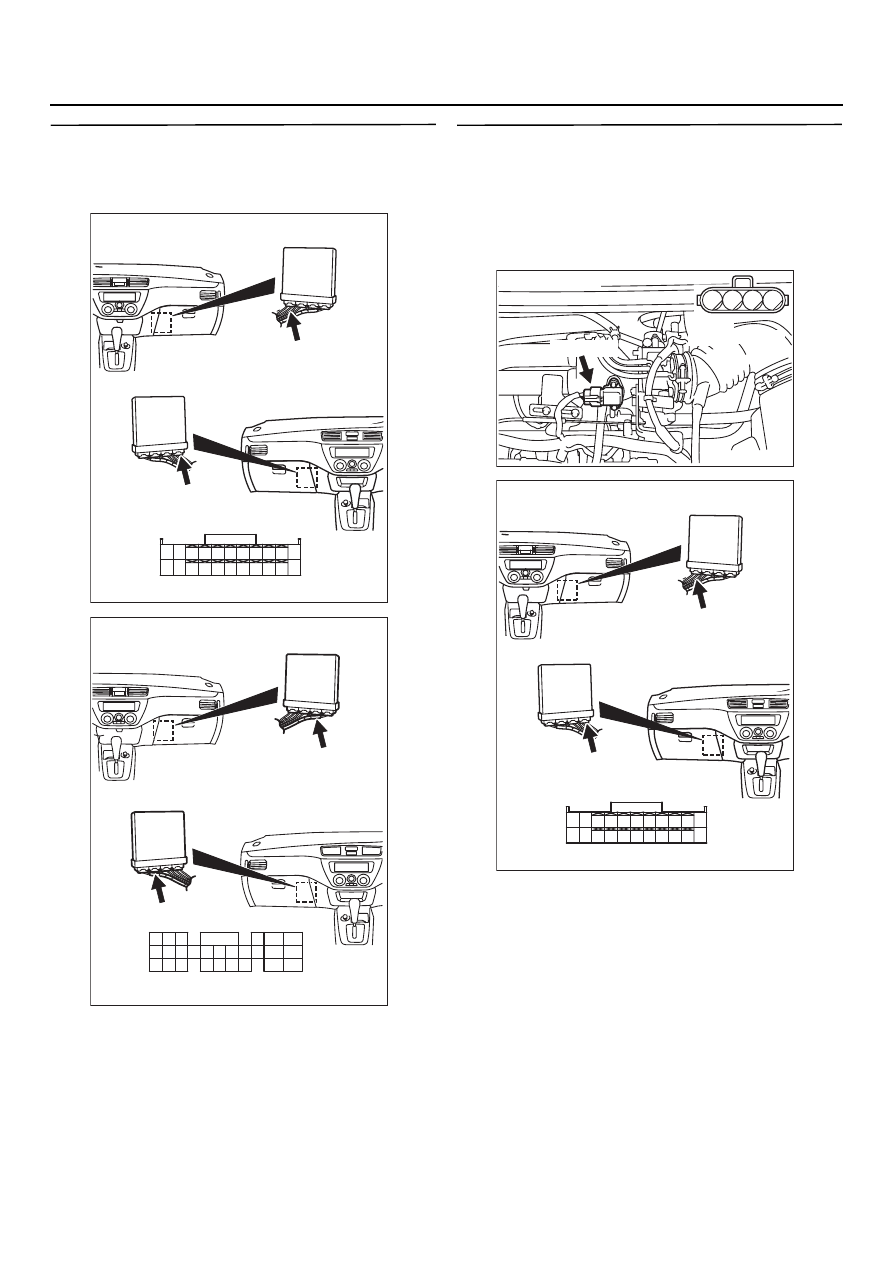

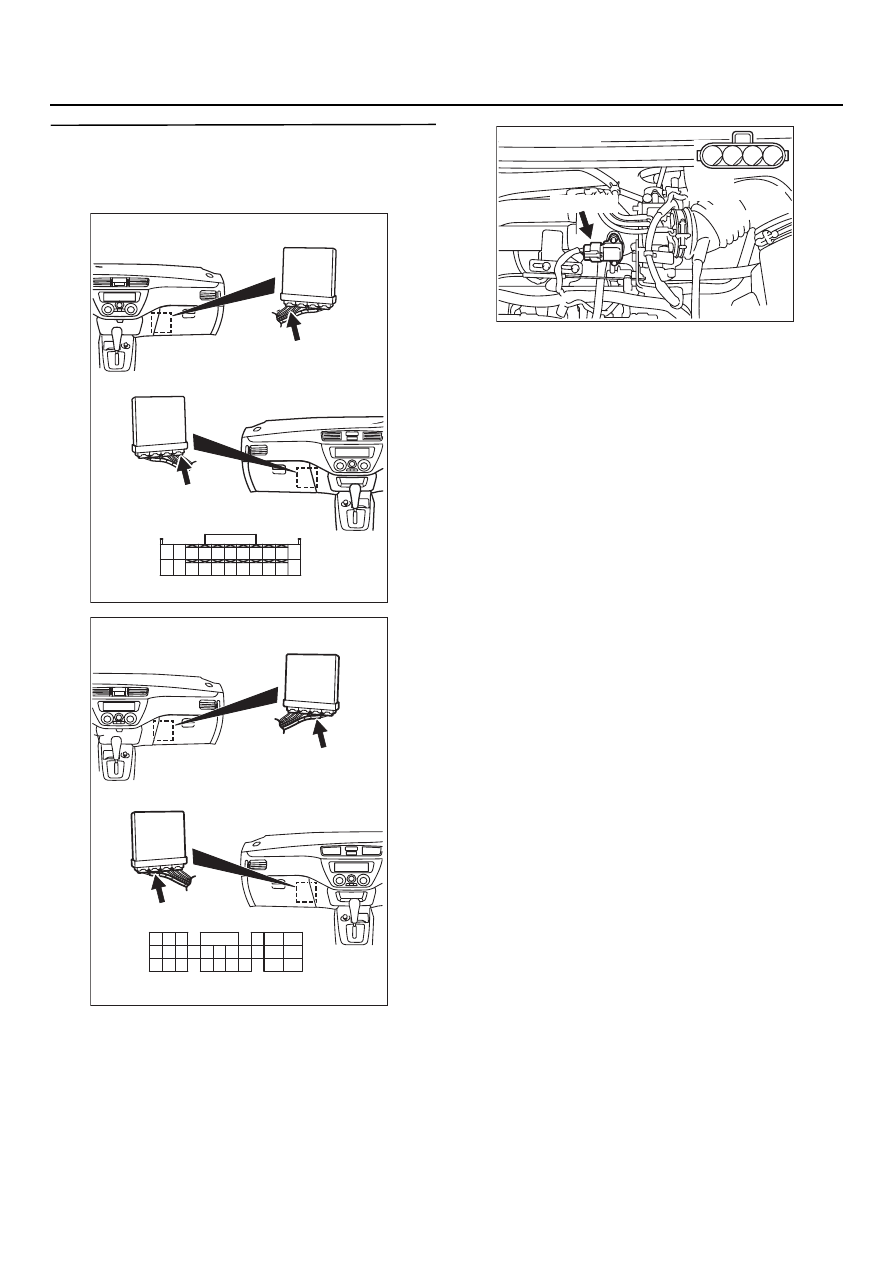

AK301111

82

78

8180

89

90

91

92

79

87

71

747372

7675

77

85

88

83

84

86

AB

Разъём: CQ129

CK129 (Y)

<Автомобили с левосторонним управлением>

<Автомобили с правосторонним управлением>

Разъём со стороны жгута

CK129 (Y)

AK301112

42

43

48

49

50

51

52

53

54

55

56

57

464544

58

59

60

61

62

63

64

65

66

47

41

CK124 (GR)

<Автомобили с левосторонним управлением>

<Автомобили с правосторонним управлением>

Разъём со стороны жгута

CK124 (GR)

Разъём: CQ124

AB

AK401346

1

2

3 4

AB

Разъём: BQ102

BK102 (GR)

Разъём
со стороны жгута

AK301111

82

78

8180

89

90

91

92

79

87

71

747372

7675

77

85

88

83

84

86

AB

Разъём: CQ129

CK129 (Y)

<Автомобили с левосторонним управлением>

<Автомобили с правосторонним управлением>

Разъём со стороны жгута

CK129 (Y)

13A

-38

ПОИСК НЕИСПРАВНОСТЕЙ

СИСТЕМА ПОДАЧИ ТОПЛИВА С РАСПРЕДЕЛЁННЫМ ВПРЫСКОМ (MPI) <4G1>

•

Проверьте цепь "массы" на предмет обрыва
и повреждения.

В: Результаты проверки удовлетворительны?

ДА :

Переходите к Этапу 7.

НЕТ :

Отремонтируйте.

ЭТАП 7. База данных прибора MUTQII/III

•

См. перечень данных в справочной таблице,

CTP.13A-406

.

a. Позиция 13: Датчик температуры воздуха

на впуске.

НОРМА: Температура окружающего
воздуха.

В: Результаты проверки удовлетворительны?

ДА :

Повторяющаяся неисправность
(См. главу 00, "Процесс поиска
несправностей/ контрольные точки",

CTP.00-6

).

НЕТ :

Замените блок управления двигателем
<МКП> или блок управления
двигателем/коробкой передач <АКП>.

ЭТАП 8. Измерьте напряжение на контактах
разъёма ВQ102 разъёма датчика
абсолютного давления

•

Отсоедините разъём и измерьте напряжение
со стороны жгута.

•

Положение ключа зажигания: "ON"
(включено).

•

Напряжение между контактом № 1
и "массой".

НОРМА: 4,5

−

 4,9 В

В: Результаты проверки удовлетворительны?

ДА :

Переходите к Этапу 13 .

НЕТ :

Переходите к Этапу 9 .

AK301112

42

43

48

49

50

51

52

53

54

55

56

57

464544

58

59

60

61

62

63

64

65

66

47

41

CK124 (GR)

<Автомобили с левосторонним управлением>

<Автомобили с правосторонним управлением>

Разъём со стороны жгута

CK124 (GR)

Разъём: CQ124

AB

AK401346

1

2

3 4

AB

Разъём: BQ102

BK102 (GR)

Разъём
со стороны жгута

13A

-39

ПОИСК НЕИСПРАВНОСТЕЙ

СИСТЕМА ПОДАЧИ ТОПЛИВА С РАСПРЕДЕЛЁННЫМ ВПРЫСКОМ (MPI) <4G1>

ЭТАП 9. Проверка напряжения на разъёме
СQ129 блока управления двигателем <МКП>
или СQ124 блока управления
двигателем/коробкой передач <АКП>

•

Измерьте напряжение на контактах блока
управления двигателем <МКП> или
двигателем/коробкой передач <АКП>.

•

Отсоедините разъём BK102 датчика
абсолютного давления.

•

Положение ключа зажигания: "ON"
(включено).

•

Напряжение между контактом № 72 <МКП>
или контактом № 64 <АКП> и "массой".

НОРМА: 4,5

−

 4,9 В

В: Результаты проверки удовлетворительны?

ДА :

Переходите к Этапу 10 .

НЕТ :

Переходите к Этапу 11 .

AK301111

82

78

8180

89

90

91

92

79

87

71

747372

7675

77

85

88

83

84

86

AB

Разъём: CQ129

CK129 (Y)

<Автомобили с левосторонним управлением>

<Автомобили с правосторонним управлением>

Разъём со стороны жгута

CK129 (Y)

AK301112

42

43

48

49

50

51

52

53

54

55

56

57

464544

58

59

60

61

62

63

64

65

66

47

41

CK124 (GR)

<Автомобили с левосторонним управлением>

<Автомобили с правосторонним управлением>

Разъём со стороны жгута

CK124 (GR)

Разъём: CQ124

AB

AK401346

1

2

3 4

AB

Разъём: BQ102

BK102 (GR)

Разъём
со стороны жгута
