ОПОРА ДВИГАТЕЛЯ, ЦЕНТРАЛЬНАЯ (ПРОДОЛЬНАЯ) БАЛКА

КРЕПЛЕНИЕ СИЛОВОЙ УСТАНОВКИ В МОТОРНОМ ОТСЕКЕ

32

-7

ОПОРА ДВИГАТЕЛЯ, ЦЕНТРАЛЬНАЯ (ПРОДОЛЬНАЯ)

БАЛКА

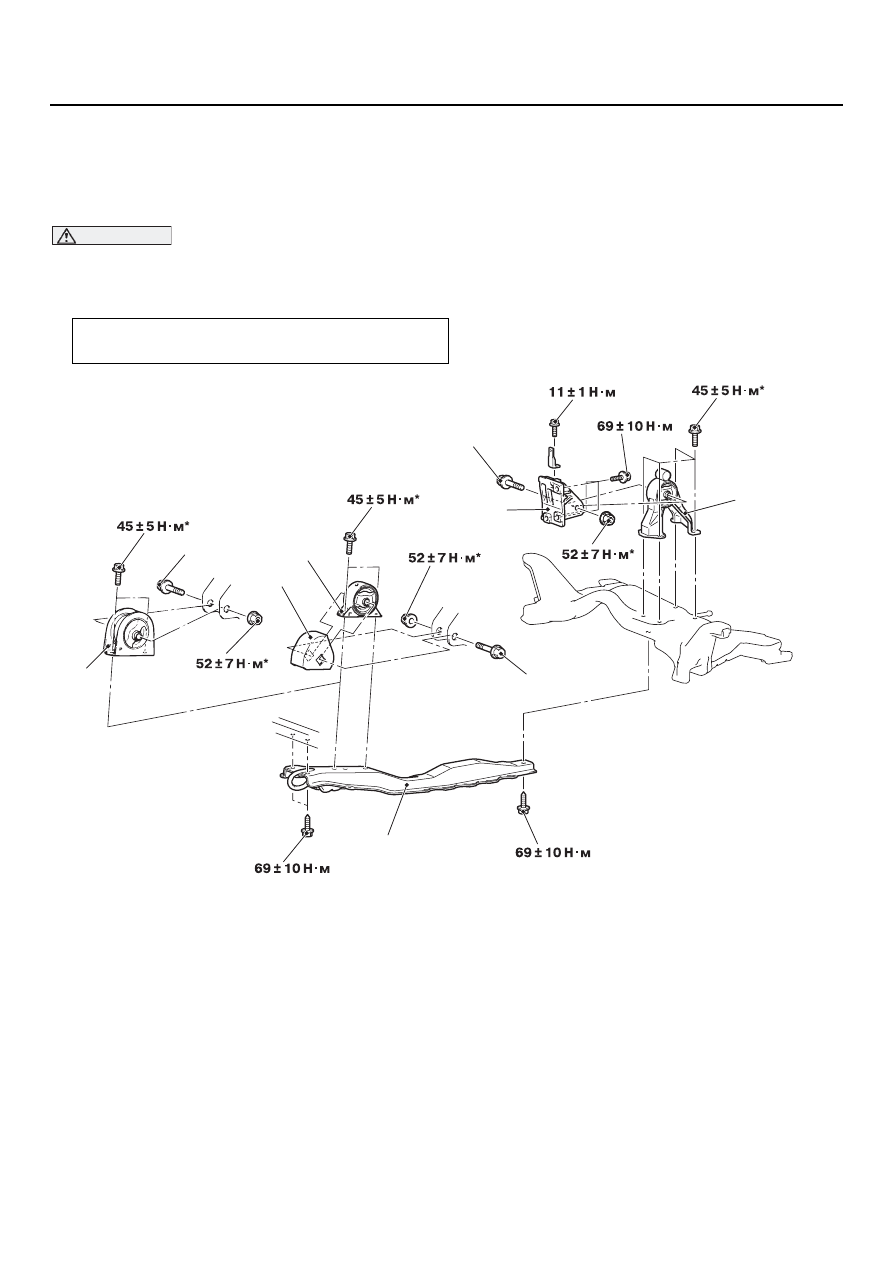

СНЯТИЕ И УСТАНОВКА

M1321002300287

ВНИМАНИЕ

*: Обозначает детали, которые должны быть вначале временно закреплены, окончательная
их затяжка производится на полностью собранном автомобиле, стоящем на ровной,
горизонтальной поверхности.

Дополнительные операции до и после установки
Снятие и установка защитного кожуха.

AC303978

AC304309

<4G1>

<4G6>

1

3

2

1

3

4

5

6

7

AB

Последовательность снятия
кронштейна передней опоры
двигателя и центральной
(продольной) балки

1.

Соединительный болт
кронштейна передней опоры
двигателя.

•

Кронштейн центральной
(продольной) балки и передней
опоры двигателя в сборе.

>>B<<

2.

Подушка опоры двигателя
<Двигатель 4G6>.

>>A<<

3.

Кронштейн передней опоры
двигателя.

4.

Центральная (продольная) балка.

Последовательность снятия
кронштейна задней опоры
двигателя

5.

Соединительный болт
кронштейна задней опоры
двигателя.

6.

Кронштейн задней опоры
картера коробки передач.

7.

Кронштейн задней опоры
двигателя.

ОПОРА ДВИГАТЕЛЯ, ЦЕНТРАЛЬНАЯ (ПРОДОЛЬНАЯ) БАЛКА

КРЕПЛЕНИЕ СИЛОВОЙ УСТАНОВКИ В МОТОРНОМ ОТСЕКЕ

32

-8

ОПЕРАЦИИ ПО УСТАНОВКЕ ДЕТАЛЕЙ

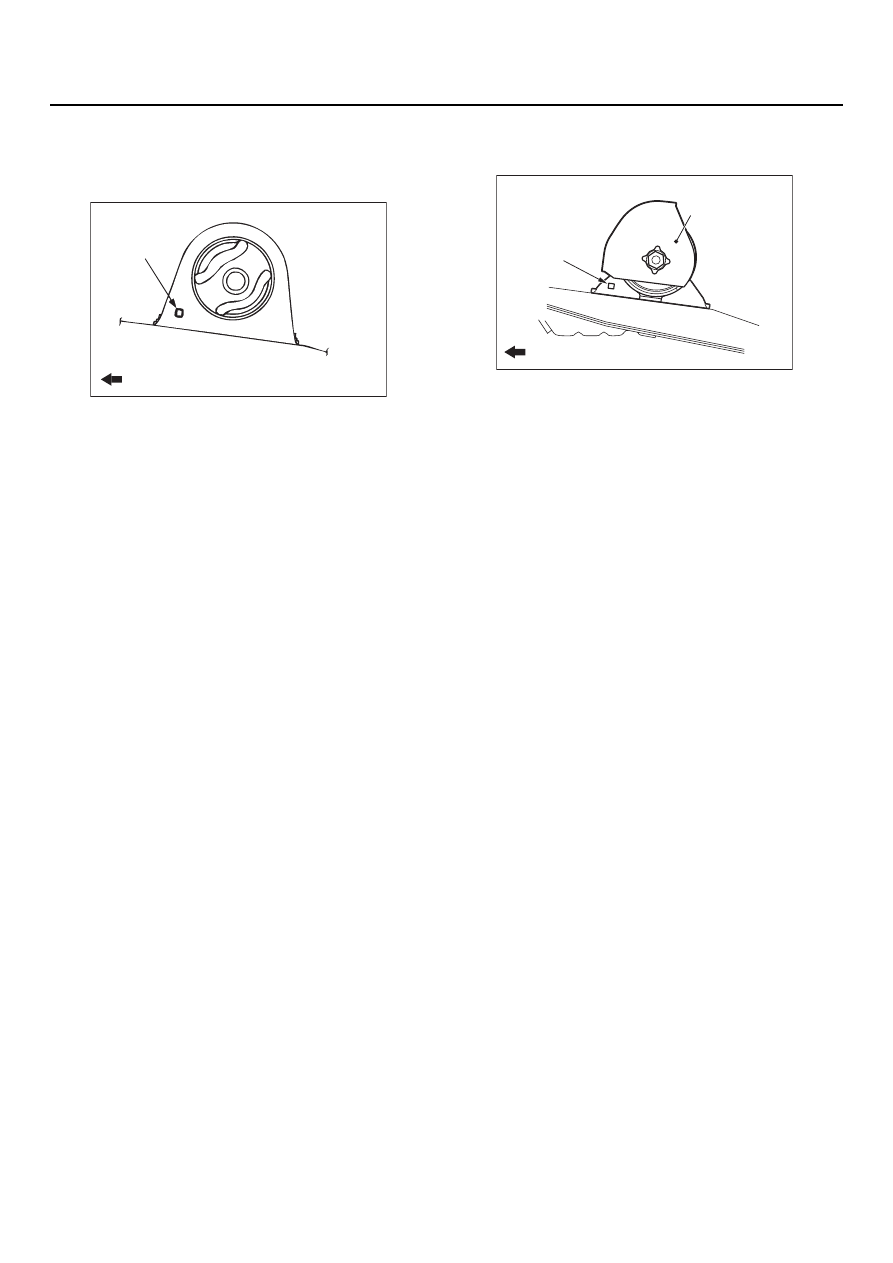

>>A<< УСТАНОВКА КРОНШТЕЙНА
ПЕРЕДНЕЙ ОПОРЫ ДВИГАТЕЛЯ

Установите кронштейн передней опоры
двигателя так, чтобы его отверстие было
ориентировано к передней части автомобиля.

>>B<< УСТАНОВКА ПОДУШКИ ОПОРЫ
ДВИГАТЕЛЯ <Двигатель 4G6>

Установите подушку опоры двигателя так,
как показано на рисунке.

AC005918

Передняя часть автомобиля

Отверстие

AC

AC304315 AB

Передняя часть автомобиля

Отверстие

Ограничитель
подушки опоры
двигателя

ПОПЕРЕЧНАЯ БАЛКА

КРЕПЛЕНИЕ СИЛОВОЙ УСТАНОВКИ В МОТОРНОМ ОТСЕКЕ

32

-9

ПОПЕРЕЧНАЯ БАЛКА

СНЯТИЕ И УСТАНОВКА

M1321003200368

ВНИМАНИЕ

•

Перед снятием рулевого колеса и модуля надувной подушки безопасности,
см. главу 52B, Меры предосторожности

CTP. 52B-5

 и модуль надувной подушки

безопасности и часовая пружина

CTP. 52B-232

. Наряду с этим, установите передние

колеса в положение прямолинейного движения, и выньте ключ из замка зажигания.
Если не выполнить эти требования, часовая пружина системы SRS может быть
повреждена, что выведет из строя систему срабатывания надувной подушки
безопасности системы SRS, результатом этого может стать травма водителя.

•

*

1

: Означает детали, которые должны быть вначале временно закреплены,

окончательная их затяжка производится  на полностью собранном автомобиле,
стоящем на ровной, горизонтальной поверхности.

•

*

2

: Обозначает детали, которые вначале закрепляются предварительно, окончательная

их затяжка производится на ненагруженном автомобиле, стоящем на земле.

Дополнительные операции перед снятием

•

Снятие центральной (продольной) балки
(См.

CTP. 32-7

).

•

Снятие приемной трубы системы отвода
отработавших газов (См. главу 15, "Система отвода
отработавших газов и главный глушитель",

CTP. 15-13

).

•

Снятие модуля надувной подушки безопасности
рулевого колеса (См. главу 37, "Рулевое колесо",

CTP. 37-19

).

•

Слив рабочей жидкости из системы усилителя
рулевого управления (См. главу 37, "Технические
операции на автомобиле",

CTP. 37-14

).

Дополнительные операции после установки

•

Установка приемной трубы системы отвода
отработавших газов (См. главу 15, "Система отвода
отработавших газов и главный глушитель",

CTP. 15-13

).

•

Установка центральной (продольной) балки
(См.

CTP. 32-7

).

•

Установка часовой пружины (См. главу 52B, "Модули
надувных подушек безопасности и часовая
пружина",

CTP. 52B-232

).

•

Установка модуля надувной подушки безопасности
рулевого колеса (См. главу 37, "Рулевое колесо",

CTP. 37-19

).

•

Заполнение рабочей жидкостью системы усилителя
рулевого управления (См. главу 37, "Технические
операции на автомобиле",

CTP. 37-14

).

•

Удаление воздуха из системы усилителя рулевого
управления (См. главу 37, "Технические операции
на автомобиле",

CTP. 37-14

).

•

Обожмите пальцами защитный чехол шарового
шарнира, чтобы убедиться в отсутствии на нем
трещин или повреждений.

•

Сопоставление положения рулевого колеса
с положением прямолинейного движения передних
колес.

•

Проверка и регулировка углов установки передних
колес (См. главу 33, "Технические операции
на автомобиле",

CTP. 33-5

).

ПОПЕРЕЧНАЯ БАЛКА

КРЕПЛЕНИЕ СИЛОВОЙ УСТАНОВКИ В МОТОРНОМ ОТСЕКЕ

32

-10

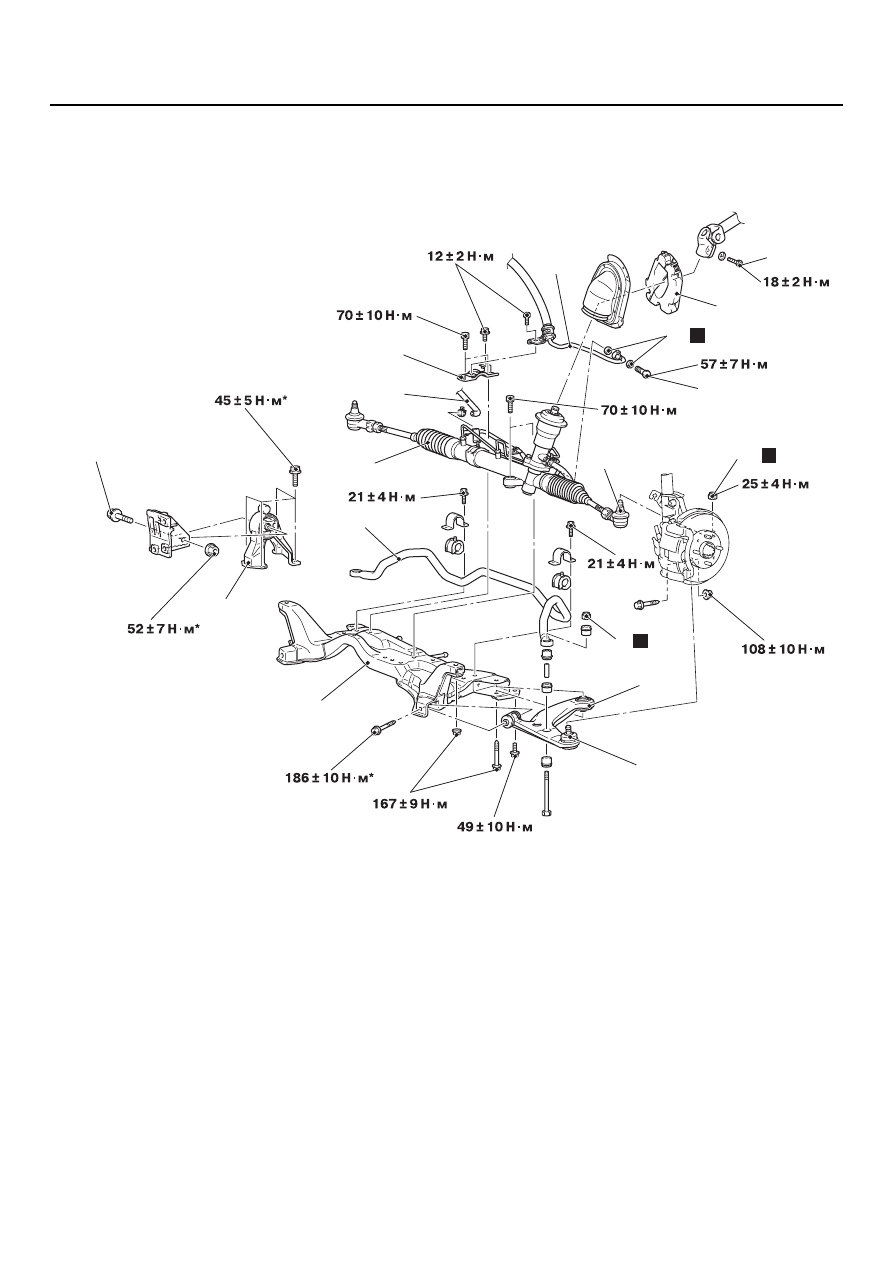

<Автомобили с левым
расположением органов
управления>

AC304000

5

4

10

9

11

8

12

14

13

6

7

16

15

17

2

3

1

Н

Н

Н

2

1

1

AB

Последовательность снятия
деталей

1.

Соединение нижнего рычага
с поворотным кулаком.

>>B<<

2.

Самоконтрящаяся гайка.

3.

Нижний рычаг подвески в сборе.

4.

Разделительная крышка вала
рулевой колонки.

5.

Соединительный болт рулевого
механизма с карданной
передачей рулевой колонки.

6.

Соединительный болт
кронштейна задней опоры
двигателя.

7.

Кронштейн задней опоры
двигателя.

8.

Соединение возвратного
шланга.

9.

Штуцер.

10. Соединение нагнетательного

шланга.

11. Прокладка.
12. Скоба.
13. Самоконтрящаяся гайка.

<<A>>

14. Соединение наконечника

рулевой тяги и поворотного
кулака.

<<B>>

•

Поперечная балка (подрамник)
в сборе.

>>A<<

15. Штанга стабилизатора

поперечной устойчивости.

16. Рулевой механизм и рулевой

привод.

17. Поперечная балка (подрамник).

Последовательность снятия
деталей
