52B

-160

ПОИСК НЕИСПРАВНОСТЕЙ

ДОПОЛНИТЕЛЬНАЯ СИСТЕМА ПАССИВНОЙ БЕЗОПАСНОСТИ (SRS)

ПРИНЦИП ДЕЙСТВИЯ

Блок SRS7ECU оценивает силу столкновения
автомобиля по сигналам, получаемым от
передних датчиков замедления и переднего
аналогового датчика. Если сила столкновения
превысила определенный предельный уровень,
в блоке SRS7ECU генерируется выходной сигнал
на поджиг запала газогенератора. Если при
этом замкнута цепь контрольного датчика
передних подушек безопасности, произойдет
срабатывание преднатяжителя ремня
безопасности.

УСЛОВИЯ ГЕНЕРАЦИИ КОДОВ
ПРИ ДИАГНОСТИКЕ

Этот диагностический код генерируется, если
происходит замыкание проводов на участке
между газогенератором преднатяжителя ремня
безопасности со стороны переднего пассажира
и "массой".

ВОЗМОЖНЫЕ ПРИЧИНЫ
НЕИСПРАВНОСТИ

•

Повреждены провода или соединительные
колодки.

•

Короткое замыкание между проводами жгута
проводов газогенератора и "массой".

•

Неисправность блока SRS7ECU.

ПРИМЕЧАНИЕ

РАЗЪЕМ
СОСТЫКОВАН: "ОN"
РАЗЪЕМ
РАССТЫКОВАН: "ОFF"

БЛОКИРУЮЩИЙ
ВЫКЛЮЧАТЕЛЬ
РАЗЪЕМА

БЛОКИРУЮЩИЙ
ВЫКЛЮЧАТЕЛЬ
РАЗЪЕМА

ЦЕПЬ ЗАПАЛА

МИКРОПРОЦЕССОР

БЛОК SRS7ECU

МОДУЛЬ ПРЕДНАТЯЖИТЕЛЯ
РЕМНЯ БЕЗОПАСНОСТИ
ПЕРЕДНЕГО ПАССАЖИРА (левый)

Седан
Универсал

Цветовая кодировка проводов
B : Черный     LG : Бледно7зеленый     G : Зеленый     L : Синий     W : Белый     Y : Желтый     SB : Голубой     BR : Коричневый
O : Оранжевый     GR : Серый     R : Красный     P : Розовый     V : Фиолетовый

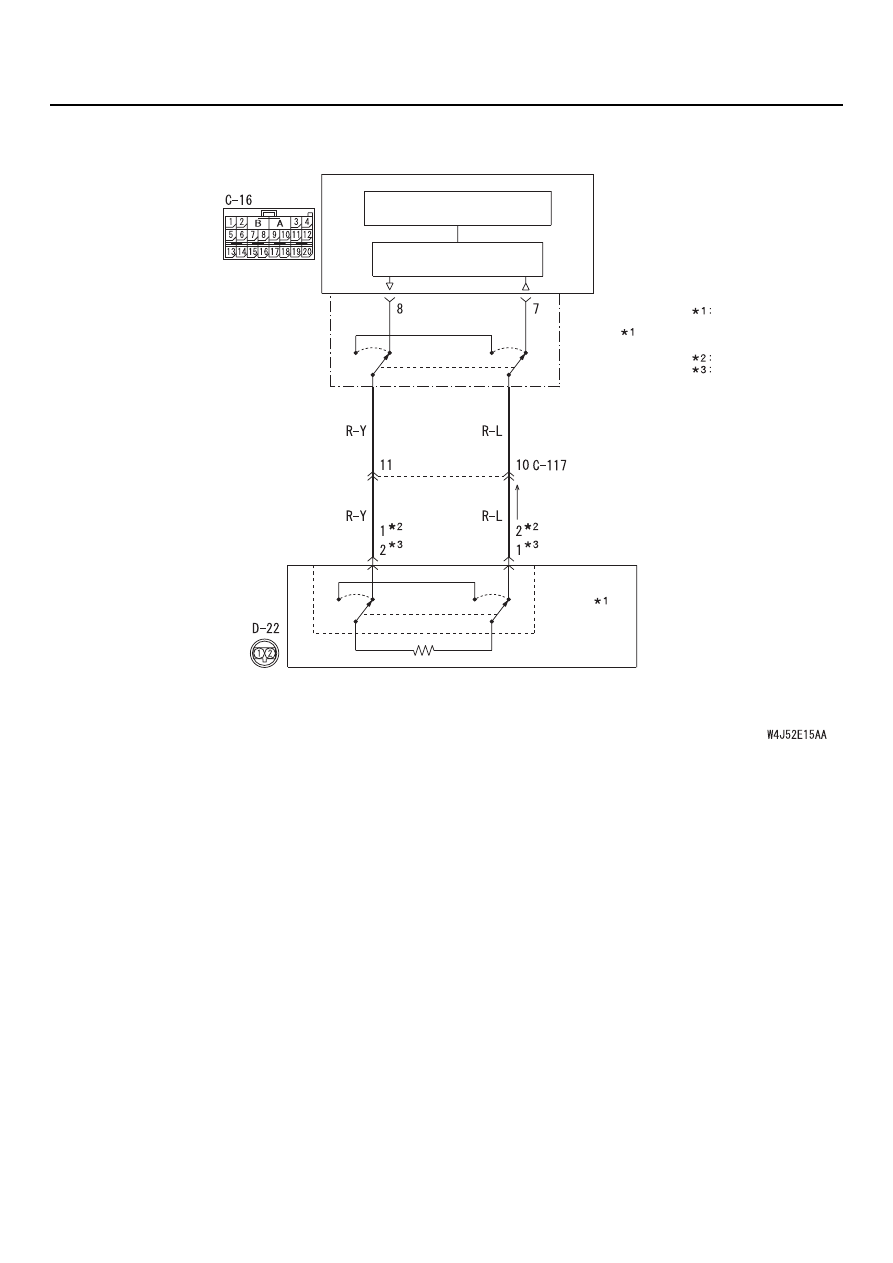

Контур преднатяжителя ремня безопасности переднего пассажира (запал, RHD)

ВЫКЛ.

ВКЛ.

ВЫКЛ.

ВКЛ.

ВЫКЛ.

ВКЛ.

ВЫКЛ.

ВКЛ.

52B

-161

ПОИСК НЕИСПРАВНОСТЕЙ

ДОПОЛНИТЕЛЬНАЯ СИСТЕМА ПАССИВНОЙ БЕЗОПАСНОСТИ (SRS)

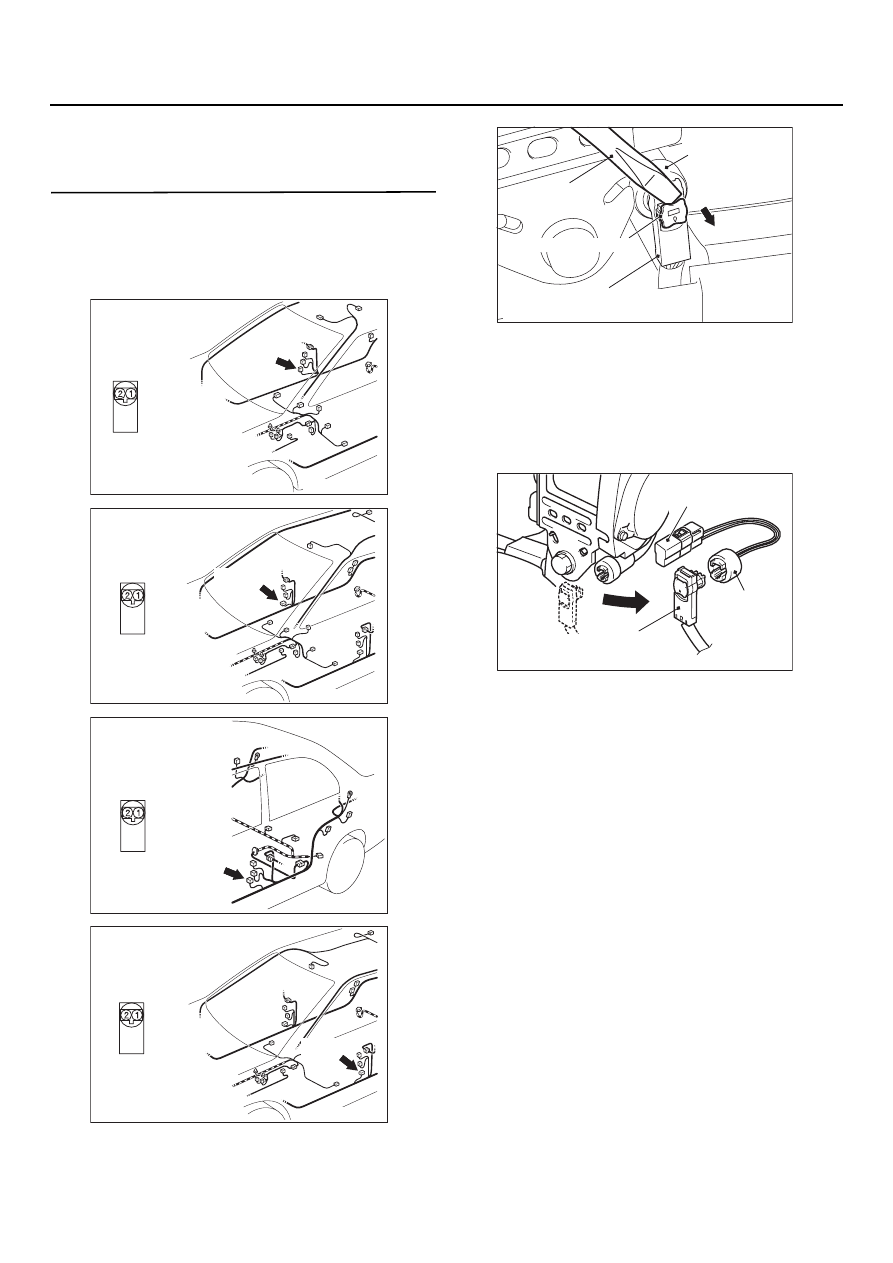

ПРОЦЕДУРА ВЫПОЛНЕНИЯ
ДИАГНОСТИКИ

ЭТАП 1. Считайте код, присоединив
поверочный резистор (используйте
тестер MUT1II/III)
(1) Отсоедините провод от отрицательного

вывода аккумуляторной батареи.

(2) Расстыкуйте разъемы D735 <LHD> или D722

<RHD> преднатяжителя ремня безопасности
со стороны переднего пассажира. При рабо7
те с разъемами используйте отвертку
с плоской рабочей частью для вытягивания
блокирующей кнопки колодки со стороны
жгута проводов, затем расстыкуйте колодки.

(3) Присоедините поверочный резистор

MB991865 к жгуту проводов MB991884.

(4) Присодедините приспособление MB991884

к колодкам разъемов D735 <LHD> или D722
<RHD> со стороны жгутов проводов.

(5) Присоедините провод к отрицательному

выводу аккумуляторной батареи.

(6) Удалите коды из ПЗУ и считайте их заново.

B: Появилось ли сообщение о коде 69?

ДА :

Идти к Этапу 2.

НЕТ :

Замените преднатяжитель ремня
безопасности со стороны переднего
пассажира. (См.

CTP. 52B-245

).

AC303869

Со стороны
жгута проводов

AH

Разъем: D135

D735 (B)

<Седан, LHD >

AC303915

Со стороны
жгута проводов

AN

Разъем: D135
<Универсал, LHD>

D735 (B)

AC303911AF

Разъем: D122
<Седан, RHD>

D722 (B)

Со стороны
жгута проводов

AC303921

Со стороны
жгута проводов

AK

Разъем: D122
<Универсал, RHD>

D722 (B)

AC300147AH

Отвертка
с плоским
лезвием

Блокирующая кнопка

D735 <LHD>,
D722 <RHD>
Разъем
преднатяжителя
переднего
пассажира

D735 <LHD>, D722 <RHD>
Колодка со стороны жгута проводов

MB991884
MB991885

AC300975 AH

MB991865
(Поверочный резистор:
                3 Ом)

MB991884
(Жгут проводов
поверочного
резистора)

D735 <LHD>, D722 <RHD>
Вид со стороны жгута проводов

52B

-162

ПОИСК НЕИСПРАВНОСТЕЙ

ДОПОЛНИТЕЛЬНАЯ СИСТЕМА ПАССИВНОЙ БЕЗОПАСНОСТИ (SRS)

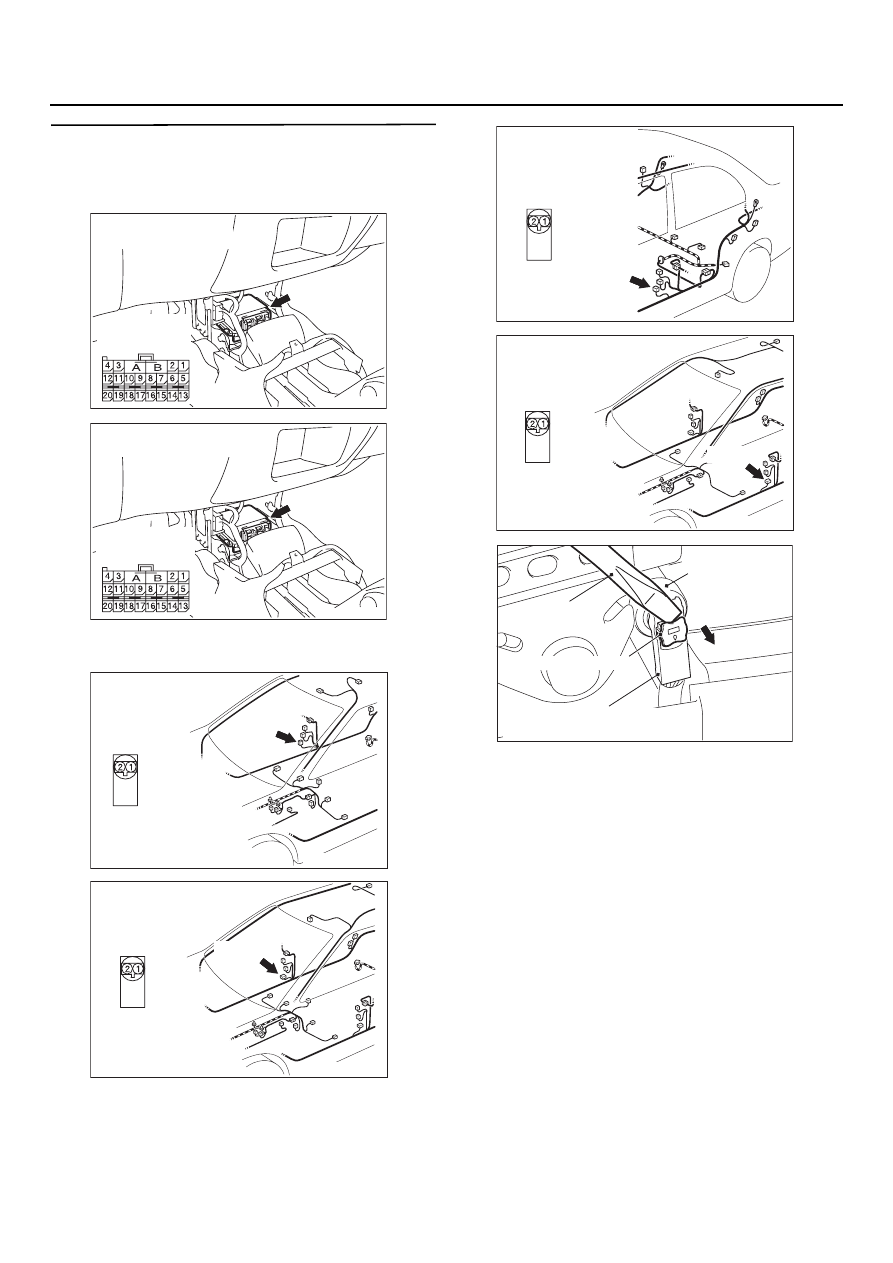

ЭТАП 2. Измерение величины
сопротивления на выводах колодок
разъемов C1133 <LHD> или C116 <RHD>
блока SRS1ECU

(1) Расстыкуйте колодки разъемов C7133 <LHD>

или C716 <RHD>.

(2) Расстыкуйте разъемы D735 <LHD> или D722

<RHD> преднатяжителя ремня безопасности
со стороны переднего пассажира. При рабо7
те с разъемами используйте отвертку
с плоской рабочей частью для вытягивания
блокирующей кнопки колодки со стороны
жгута проводов, затем расстыкуйте колодки.

AC301747AE

C7133 (Y)

Разъем: C1133
<Автомобили с левым рулем>

Вид со стороны
жгута проводов
(спереди)

AC301747AF

C716 (Y)

Разъем: C116
<Автомобили с правым рулем>

Вид со стороны
жгута проводов
(спереди)

AC303869

Со стороны
жгута проводов

AH

Разъем: D135

D735 (B)

<Седан, LHD >

AC303915

Со стороны
жгута проводов

AN

Разъем: D135
<Универсал, LHD>

D735 (B)

AC303911AF

Разъем: D122
<Седан, RHD>

D722 (B)

Со стороны
жгута проводов

AC303921

Со стороны
жгута проводов

AK

Разъем: D122
<Универсал, RHD>

D722 (B)

AC300147AH

Отвертка
с плоским
лезвием

Блокирующая кнопка

D735 <LHD>,
D722 <RHD>
Разъем
преднатяжителя
переднего
пассажира

D735 <LHD>, D722 <RHD>
Колодка со стороны жгута проводов

52B

-163

ПОИСК НЕИСПРАВНОСТЕЙ

ДОПОЛНИТЕЛЬНАЯ СИСТЕМА ПАССИВНОЙ БЕЗОПАСНОСТИ (SRS)

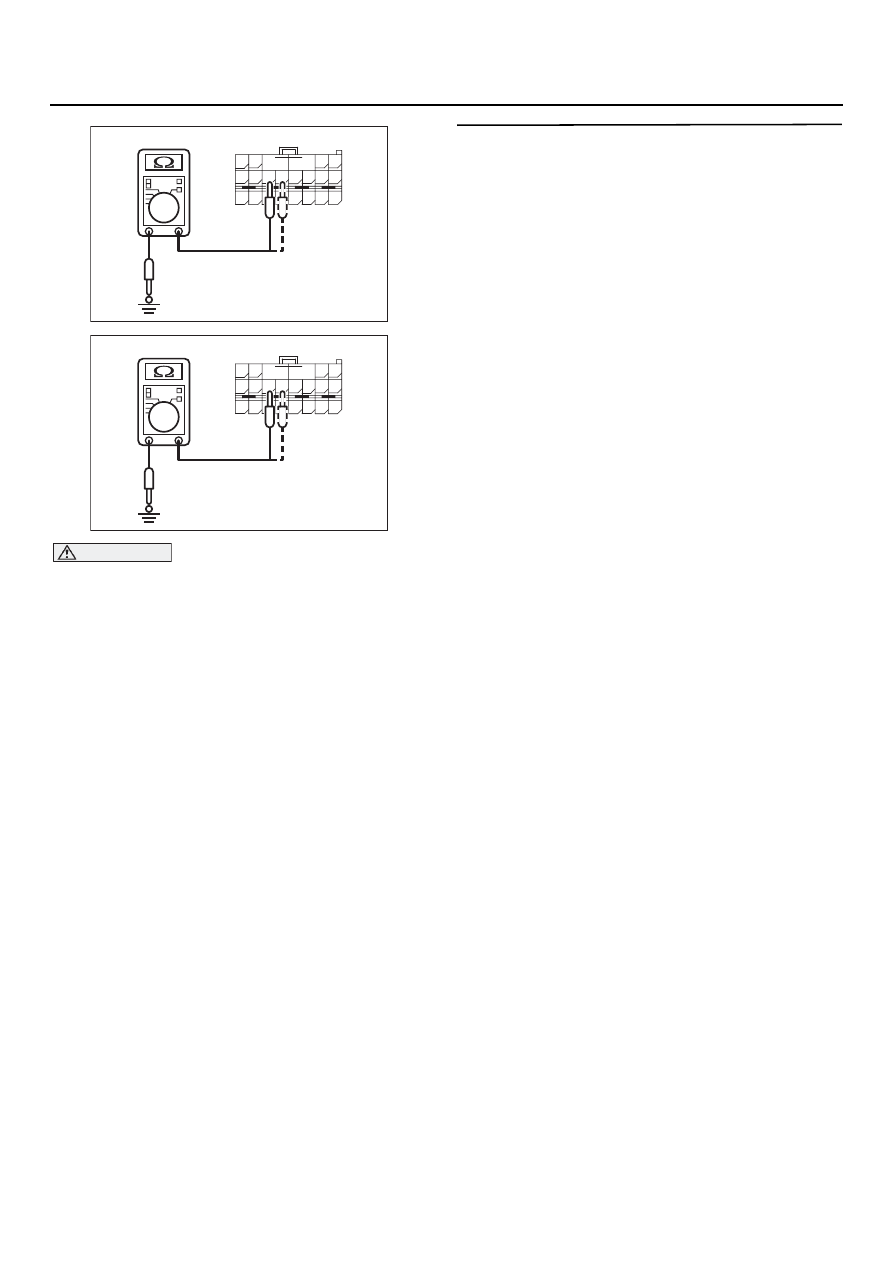

ВНИМАНИЕ

Не вставляйте ножки пробника в выводы
с лицевой стороны, поскольку может быть
нарушено токопроводящее покрытие
выводов колодки.
(3) Измерение величины сопротивления между

выводами 7 и 8 колодок со стороны жгута
проводов разъемов C7133 <LHD> или C716
<RHD> и "массой".

НОРМАЛЬНО: Контур разомкнут

B: Нормально?

ДА :

Идти к Этапу 3.

НЕТ :

Восстановите работоспособность жгута
проводов между разъемами блока
SRS7ECU C7133 <LHD> или C716 <RHD>
(выводы 7 и 8) и разъемами D735 <LHD>
или D722 <RHD> (выводы 1 и 2)
преднатяжителя ремня безопасности
со стороны переднего пассажира.

ЭТАП 3. Проверьте, произошло ли
обновление кодов неисправностей

B: Появилось ли сообщение о коде 69?

ДА :

Замените блок SRS7ECU.
(См.

CTP. 52B-226

).

НЕТ :

Возможно повреждение промежуточных
электроцепей. См. главу 00, "Поиск
неисправностей / контрольные точки",

CTP. 00-6

.

AC301565

A

B

18

10

15

7

13

5

14

6

16

8

17

9

19

11

20

12

1 2

3 4

C7133, Вид со стороны жгута проводов (сзади)

AB

AC301565

A

B

18

10

15

7

13

5

14

6

16

8

17

9

19

11

20

12

1 2

3 4

C716, Вид со стороны жгута проводов (сзади)
