Mitsubishi Lancer / Lancer Wagon. Руководство - часть 550
52B
-64
ПОИСК НЕИСПРАВНОСТЕЙ
ДОПОЛНИТЕЛЬНАЯ СИСТЕМА ПАССИВНОЙ БЕЗОПАСНОСТИ (SRS)

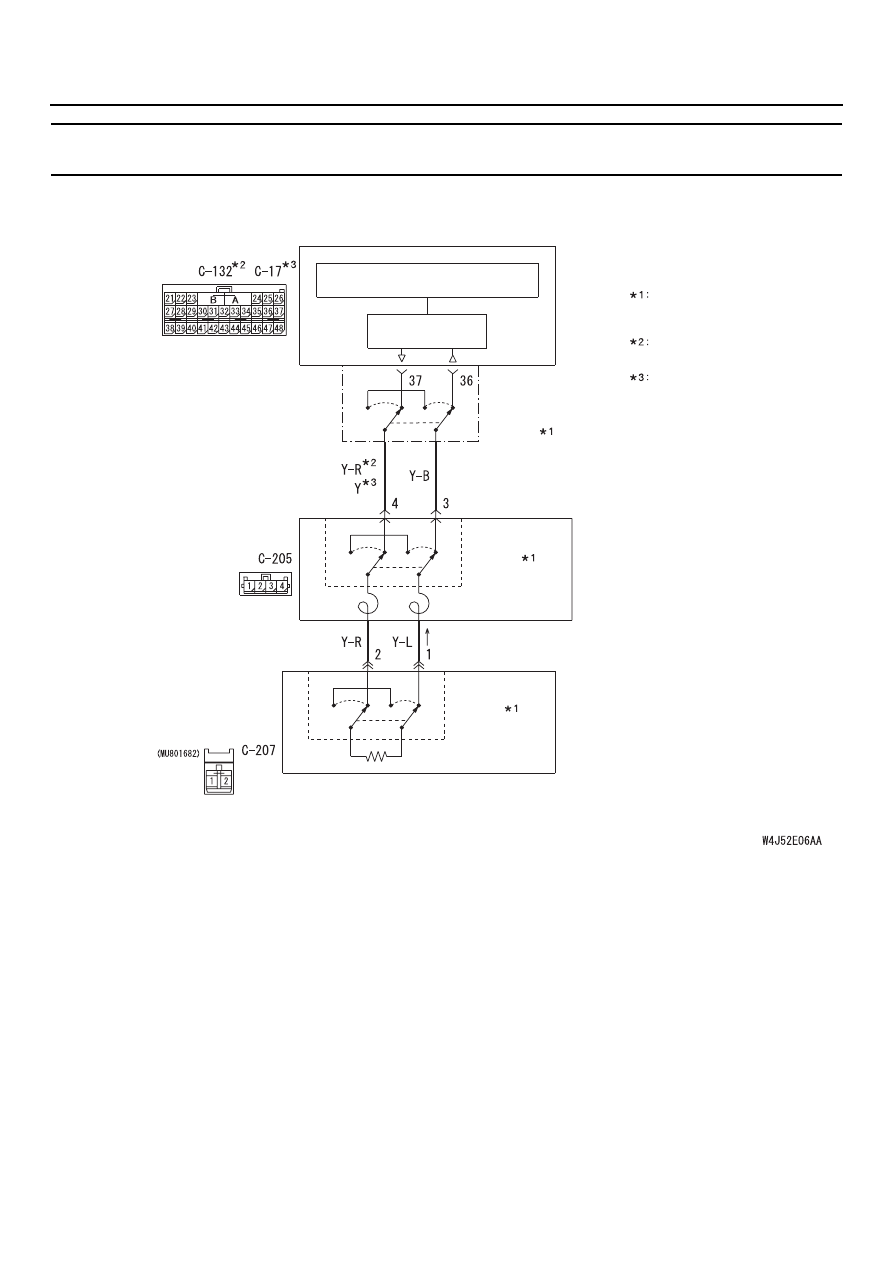

ЭТАП 2. Проверка жгута проводов,
связывающего разъемы C1131 <LHD> или
C118 <RHD> (выводы 67 и 68) блока SRS1ECU
и колодку разъема D108 (выводы 1 и 2)
бокового датчика (правого, заднего)
на отсутствие обрыва или короткого
замыкания
NOTE:
После проверки промежуточного разъема
C%116 <LHD> или C%26 <RHD> проверьте
состояние проводов в жгуте. Если промежу%
точный разъем C%116 <LHD> или C%26 <RHD>
неисправен, замените его.
B: Нормально?
ДА :
Идти к Этапу 3.
НЕТ :
Восстановите работоспособность жгута
проводов, соединяющего колодки
разъемов блока SRS7ECU C7131 <LHD>
или C718 <RHD> (выводы 67 и 68) и
колодку D714 (выводы 1 и 2) разъема
датчика (правого, заднего) замедления.
ЭТАП 3. Проверьте, произошло ли
обновление кодов неисправностей
B: Появилось ли сообщение об ошибках 6C
или 6D?
ДА :
Замените блок SRS7ECU.
(См.
CTP. 52B-226
).
НЕТ :
Возможно повреждение промежуточных
электроцепей. (См. главу 00, "Поиск
неисправностей/контрольные точки",
CTP. 00-6
).
AC301747AC
C7131 (Y)
5453
52 51
62 61
58
59
60
575655
7069686766 656463

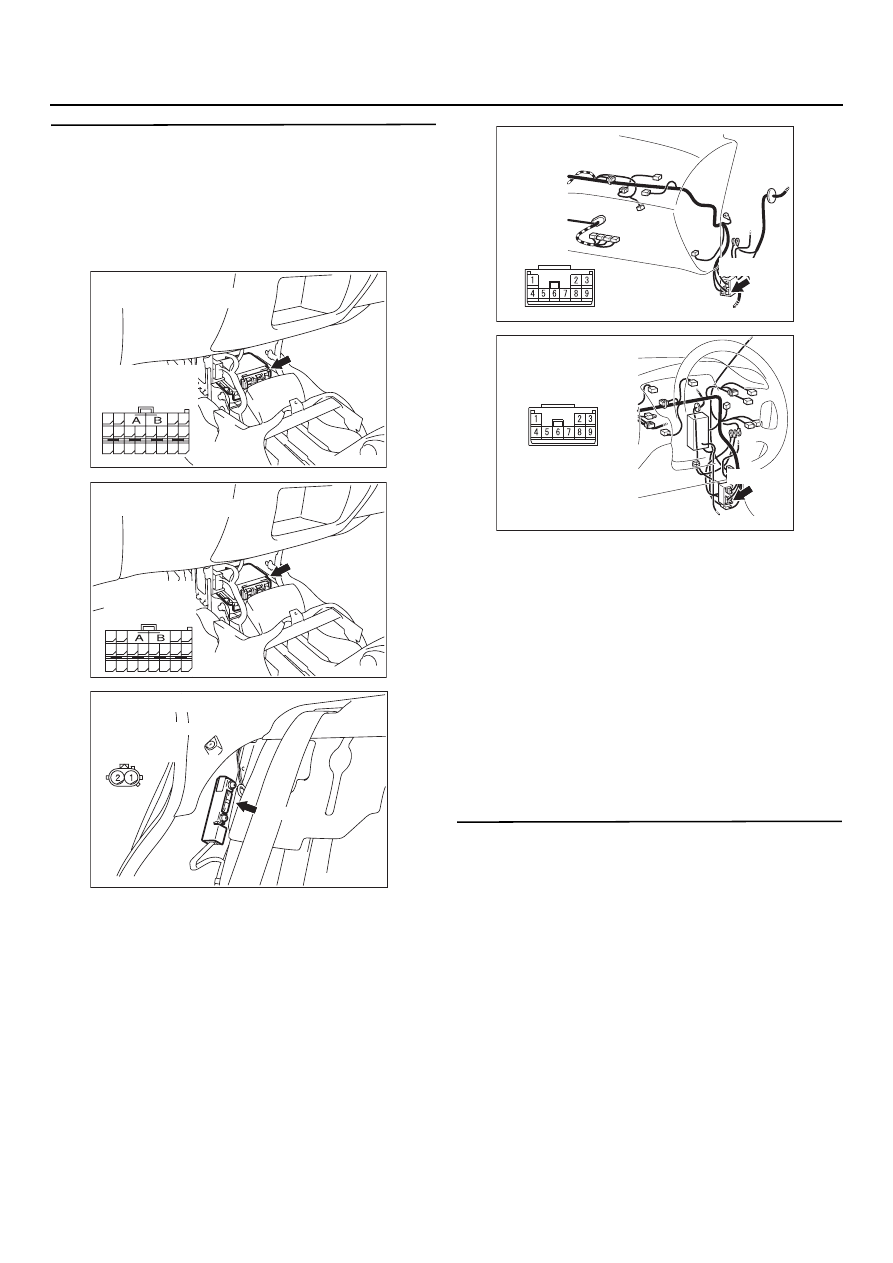

Вид со стороны
жгута проводов
(спереди)
Разъем: C1131
<Автомобили с левым рулем>
AC301747AH
C718 (Y)
5453
52 51
62 61
58
59
60
575655
7069686766 656463
Разъем: C118
<Автомобили с правым рулем>
Вид со стороны
жгута проводов
(спереди)
AC304507AB
Разъем: D108
D708 (Y)
Колодка со стороны
жгута проводов
(вид спереди)
AC303804
Разъем: C1116
<Автомобили с левым рулем>
AR
C7116 (GR)
AC303814
Разъем: C126
<Автомобили
с правым рулем>
AO
C726 (GR)
