Mitsubishi Lancer / Lancer Wagon. Руководство - часть 542

52B

-32

ПОИСК НЕИСПРАВНОСТЕЙ

ДОПОЛНИТЕЛЬНАЯ СИСТЕМА ПАССИВНОЙ БЕЗОПАСНОСТИ (SRS)

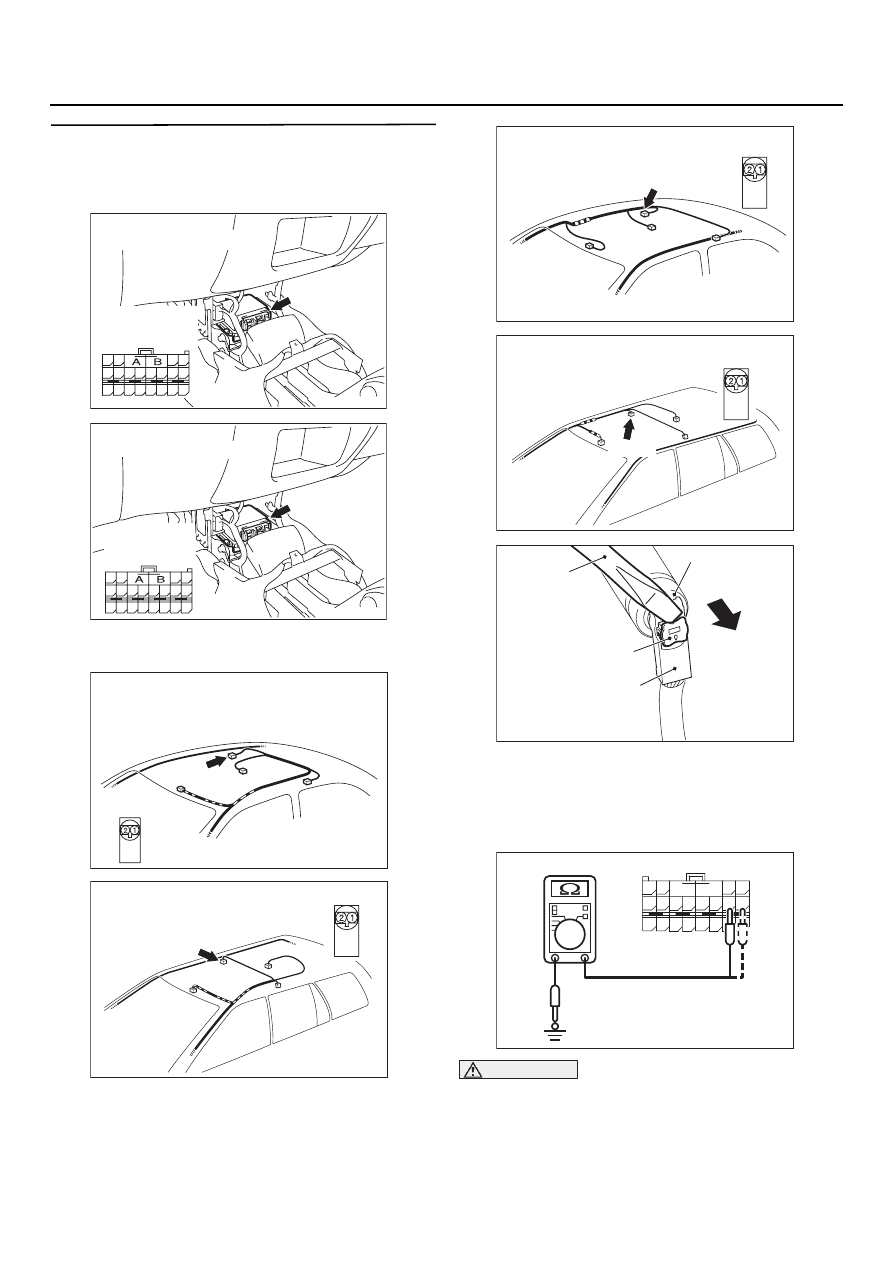

ЭТАП 2. Измерение величины
сопротивления на выводах колодок
разъемов C1131 <LHD> или C118 <RHD>
блока SRS1ECU

(1) Расстыкуйте колодки разъемов C7131 <LHD>

или C718 <RHD>.

(2) При работе с разъемом D736 используйте

отвертку с плоской рабочей частью для
вытягивания блокирующей кнопки колодки
со стороны жгута проводов, затем
расстыкуйте колодки.

ВНИМАНИЕ

Не вставляйте ножки пробника в выводы
с лицевой стороны, поскольку может быть
нарушено токопроводящее покрытие
выводов колодки.

AC301747AC

C7131 (Y)

5453

52 51

62 61

575655

7069686766 656463

Вид со стороны
жгута проводов
(спереди)

Разъем: C1131
<Автомобили с левым рулем>

AC301747AH

C718 (Y)

5453

52 51

62 61

575655

7069686766 656463

Разъем: C118
<Автомобили с правым рулем>

Вид со стороны
жгута проводов
(спереди)

AC303873

Разъем: D136

<Седан, LHD, автомобили с НШБ>

Со стороны
жгута проводов

D736(B)

AC303919

Со стороны жгута
проводов

Разъем: D136
<Универсал, LHD,
автомобили с НШБ>

D736 (B)

AC303913

Со стороны жгута
проводов

Разъем: D136
<Седан, RHD,
автомобили с НШБ>

D736(B)

AC303925

Со стороны жгута
проводов

Разъем: D136
<Универсал, RHD,
автомобили с НШБ>

D736 (B)

AC208384 AD

Блокирующая кнопка

Разъем D736
модуля НШБ

Отвертка
с плоским
лезвием

Колодка со стороны жгута
проводов разъема D736

AC301575

5657

52 B

C7131 <LHD>, C718 <RHD>
Колодка со стороны жгута
проводов (вид сзади)

52B

-33

ПОИСК НЕИСПРАВНОСТЕЙ

ДОПОЛНИТЕЛЬНАЯ СИСТЕМА ПАССИВНОЙ БЕЗОПАСНОСТИ (SRS)

(3) Измерение величины сопротивления между

выводами 61 и 62 колодок со стороны жгута
проводов разъемов C7131 <LHD> или C718
<RHD> и "массой".

НОРМАЛЬНО: Контур разомкнут

B: Нормально?

ДА :

Идти к Этапу 3.

НЕТ :

Восстановите работоспособность жгута
проводов, соединяющего колодки
разъемов блока SRS7ECU C7131 <LHD>
или C718 <RHD> (выводы 61 и 62)
и колодку D736 (выводы 1 и 2) разъема
модуля надувной шторки безопасности.

ЭТАП 3. Проверьте, произошло ли
обновление кодов неисправностей

B: Появилось ли сообщение о коде № 3F?

ДА :

Замените блок SRS7ECU.
(См.

CTP. 52B-226

НЕТ :

Возможно повреждение промежуточных
электроцепей. См. главу 00, "Поиск
неисправностей / контрольные точки",

CTP. 00-6

52B

-34

ПОИСК НЕИСПРАВНОСТЕЙ

ДОПОЛНИТЕЛЬНАЯ СИСТЕМА ПАССИВНОЙ БЕЗОПАСНОСТИ (SRS)

Код № 4A. Пиропатрон газогенератора модуля надувной шторки безопасности (левой),
короткое замыкание между выводами пиропатрона

ПРИНЦИП ДЕЙСТВИЯ

Блок SRS7ECU оценивает силу столкновения
автомобиля по сигналам, получаемым от
боковых датчиков замедления и контрольного
датчика боковых подушек безопасности. Если
сила столкновения превысила определенный
предельный уровень, в блоке SRS7ECU
генерируется выходной сигнал на поджиг
запала газогенератора. Если при этом замкнута
цепь контрольного датчика боковых подушек
безопасности, произойдет наполнение шторки
безопасности.

УСЛОВИЯ ГЕНЕРАЦИИ КОДОВ
ПРИ ДИАГНОСТИКЕ

Этот диагностический код генерируется, если
происходит замыкание проводов газогенера7
тора (левой) шторки безопасности между
собой. Если коды неисправностей не удалить,
контрольная лампа будет отключена (коды
неисправности сохранены).

ВОЗМОЖНЫЕ ПРИЧИНЫ
НЕИСПРАВНОСТИ

•

Неправильно соединены части
электрического разъема или неисправна
короткая пружина*.

•

Короткое замыкание между выводами
соединительной колодки газогенератора
(левой) шторки безопасности.

•

Повреждена соединительная колодка(и).

•

Неисправность блока SRS7ECU.

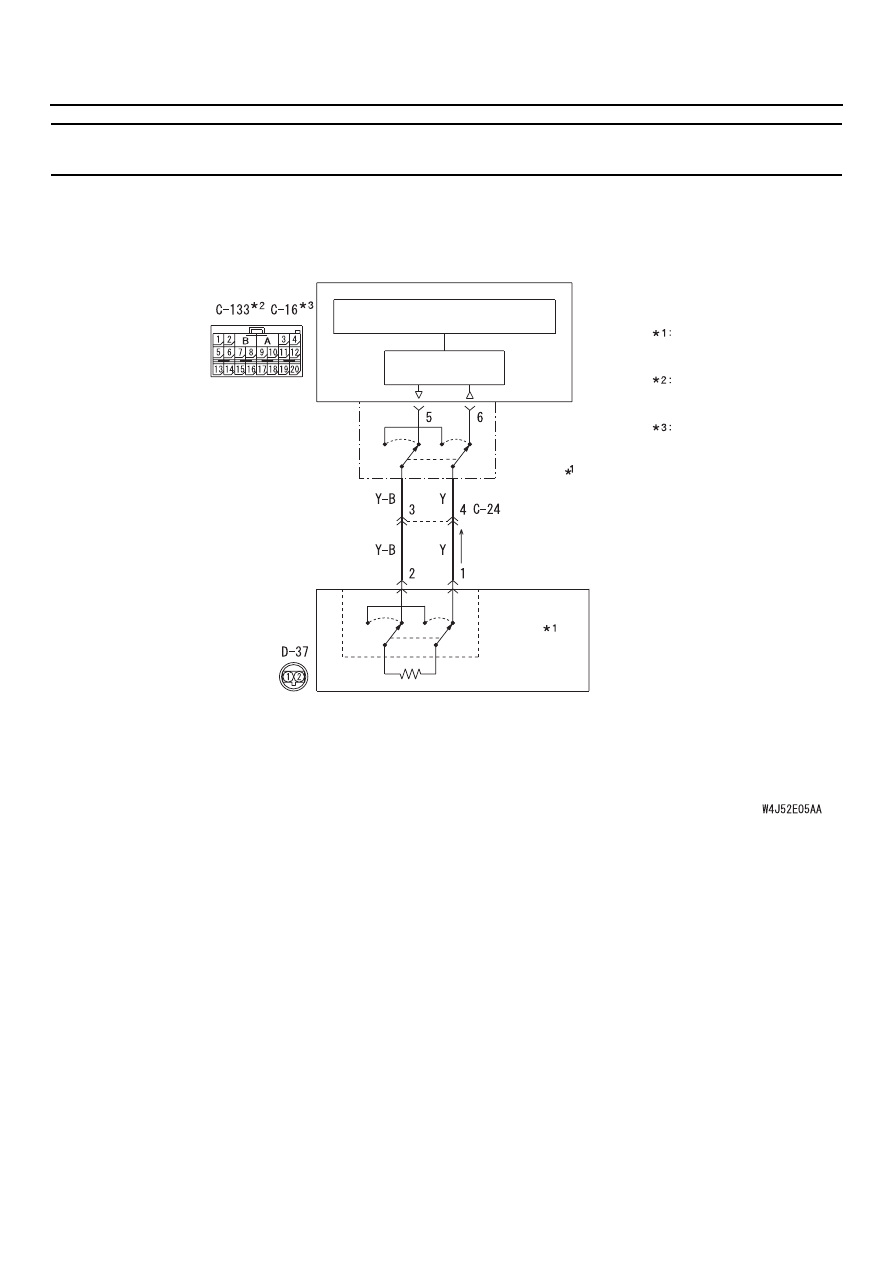

МОДУЛЬ ЛЕВОЙ
НШБ (ПИРОПАТРОН)

ЦЕПЬ ЗАПАЛА
НШБ

БЛОК SRS7ECU

МИКРОПРОЦЕССОР

Цветовая кодировка проводов
B : Черный LG : Бледно7зеленый G : Зеленый L : Синий W : Белый Y : Желтый SB : Голубой BR : Коричневый
O : Оранжевый GR : Серый R : Красный P : Розовый V : Фиолетовый

БЛОКИРУЮЩИЙ
ВЫКЛЮЧАТЕЛЬ
РАЗЪЕМА

ПРИМЕЧАНИЕ

РАЗЪЕМ

СОСТЫКОВАН: "ОN"
РАЗЪЕМ

РАССТЫКОВАН: "ОFF"
Автомобили

с левосторонним

расположением

рулевого колеса (LHD)

Автомобили

с правосторонним

расположением

рулевого колеса (RHD)

Контур модуля левой НШБ (пиропатрон)

ВЫКЛ.

ВКЛ.

52B

-35

ПОИСК НЕИСПРАВНОСТЕЙ

ДОПОЛНИТЕЛЬНАЯ СИСТЕМА ПАССИВНОЙ БЕЗОПАСНОСТИ (SRS)

NOTE: Соединительные колодки цепи
газогенератора снабжены "короткой" пружиной
(которая предотвращает случайное срабатыва%
ние подушки из%за статического заряда
электричества, замыкая положительный
провод на "массу" в момент, когда колодки
рассоединены). Следовательно, если соедини%
тельные колодки C%133 <LHD>, C%16 <RHD>
или D%37 повреждены или неполностью
состыкованы, короткая пружина не может быть
разгружена при стыковке разъема.

ПРОЦЕДУРА ВЫПОЛНЕНИЯ
ДИАГНОСТИКИ

ЭТАП 1. Коды диагностики, получаемые
при помощи тестера MUT1II/III

ВНИМАНИЕ

Для предотвращения выхода из строя
тестера MUT1II/III перед его подключением
или отключением устанавливайте ключ
замка зажигания в положение "LOCK" (OFF).
(1) Установите ключ зажигания в положение

"ON".

(2) Проверьте, есть ли считанные коды

неисправностей.

(3) Установите ключ зажигания в положение

"LOCK"(OFF).

B: Появилось ли сообщение о коде 34?

ДА : .

Идти к Этапу 2.

НЕТ : .

Идти к Этапу 3.

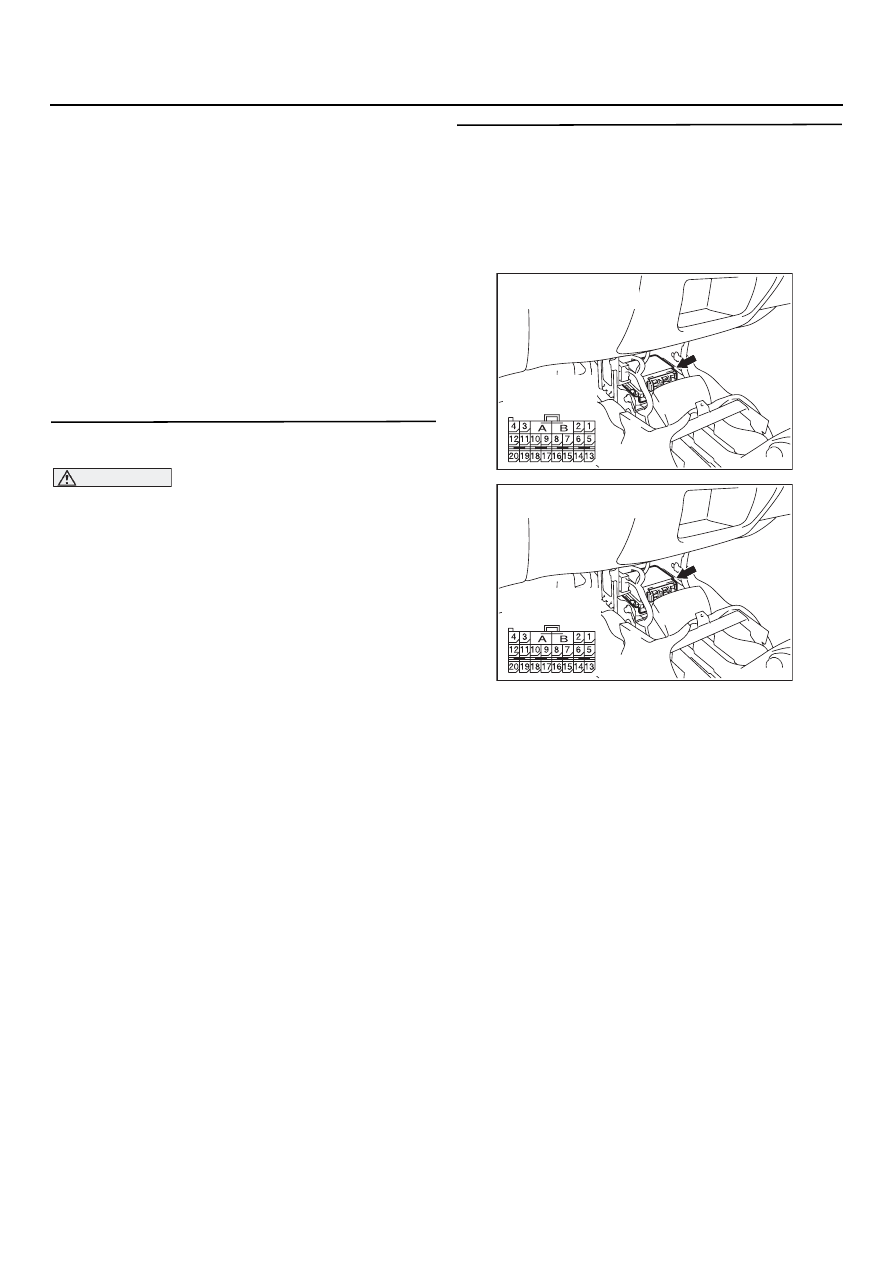

ЭТАП 2. Проверка надежности стыковки
колодок электрических разъемов блока
SRS1ECU C1133 <LHD> или C116 <RHD>
(коды считываются при помощи тестера
MUT1II/III)
(1) Отсоедините провод от отрицательного

вывода аккумуляторной батареи.

(2) Расстыкуйте разъемы C7133 <LHD> или C716

<RHD>, затем вновь состыкуйте их.

(3) Присоедините провод к отрицательному

выводу аккумуляторной батареи.

(4) Удалите коды из ПЗУ и считайте их заново.

B: Появилось ли сообщение о коде № 4А?

ДА :

Идти к Этапу 4.

НЕТ :

Процедура завершена. Код № 4А
соответствует неполной стыковке
колодок разъемов C7133 <LHD>
или C716 <RHD>.

AC301747AE

C7133 (Y)

Разъем: C1133
<Автомобили с левым рулем>

Вид со стороны
жгута проводов
(спереди)

AC301747AF

C716 (Y)

Разъем: C116
<Автомобили с правым рулем>

Вид со стороны
жгута проводов
(спереди)
