52B

-24

ПОИСК НЕИСПРАВНОСТЕЙ

ДОПОЛНИТЕЛЬНАЯ СИСТЕМА ПАССИВНОЙ БЕЗОПАСНОСТИ (SRS)

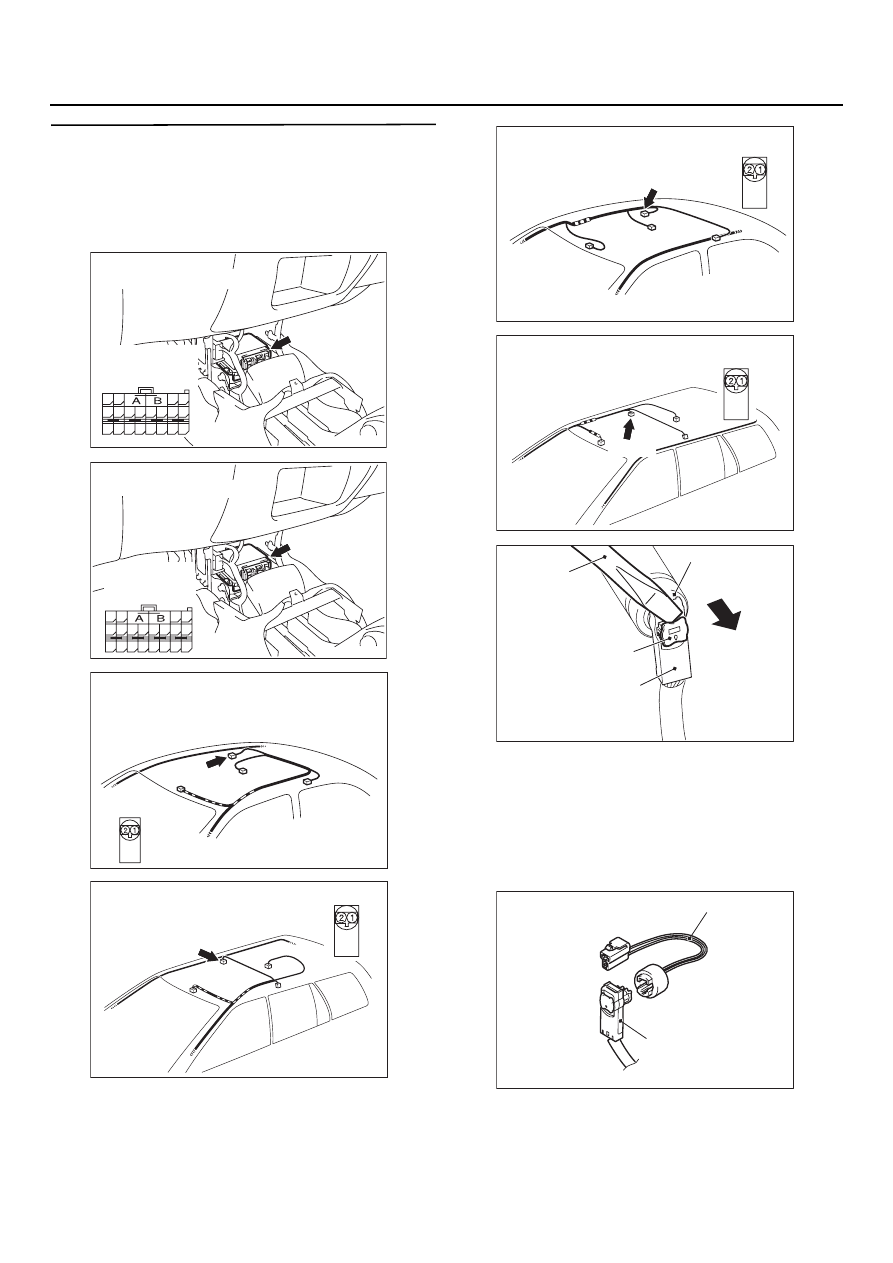

ЭТАП 2. Восстановите работоспособность
жгута проводов, соединяющего колодки
разъемов блока SRS1ECU C1131 <LHD> или
C118 <RHD> (выводы 61 и 62) и колодку D136
(выводы 1 и 2) разъема модуля надувной
шторки безопасности

(1) Отсоедините от колодки C7131 <LHD> или

C718 <RHD> блока SRS7ECU колодку D736
надувной шторки безопасности. При работе
с разъемом D736 используйте отвертку
с плоской рабочей частью для вытягивания
блокирующей кнопки колодки со стороны
жгута проводов, затем расстыкуйте колодки.

(2) Присоедините к колодке D736 тестовый жгут

проводов MB991884.

AC301747AC

C7131 (Y)

5453

52 51

62 61

58

59

60

575655

7069686766 656463

Вид со стороны
жгута проводов
(спереди)

Разъем: C1131
<Автомобили с левым рулем>

AC301747AH

C718 (Y)

5453

52 51

62 61

58

59

60

575655

7069686766 656463

Разъем: C118
<Автомобили с правым рулем>

Вид со стороны
жгута проводов
(спереди)

AC303873

Разъем: D136

<Седан, LHD, автомобили с НШБ>

Со стороны
жгута проводов

AC

D736(B)

AC303919

Со стороны жгута
проводов

AC

Разъем: D136
<Универсал, LHD,
автомобили с НШБ>

D736 (B)

AC303913

Со стороны жгута
проводов

AC

Разъем: D136
<Седан, RHD,
автомобили с НШБ>

D736(B)

AC303925

Со стороны жгута
проводов

AC

Разъем: D136
<Универсал, RHD,
автомобили с НШБ>

D736 (B)

AC208384 AD

Блокирующая кнопка

Разъем D736
модуля НШБ

Отвертка
с плоским
лезвием

Колодка со стороны жгута
проводов разъема D736

AC201287AR

Колодка со стороны
жгута проводов
разъема D736

MB991884

52B

-25

ПОИСК НЕИСПРАВНОСТЕЙ

ДОПОЛНИТЕЛЬНАЯ СИСТЕМА ПАССИВНОЙ БЕЗОПАСНОСТИ (SRS)

ВНИМАНИЕ

Не вставляйте ножки пробника в выводы
с лицевой стороны, поскольку может быть
нарушено токопроводящее покрытие
выводов колодки.

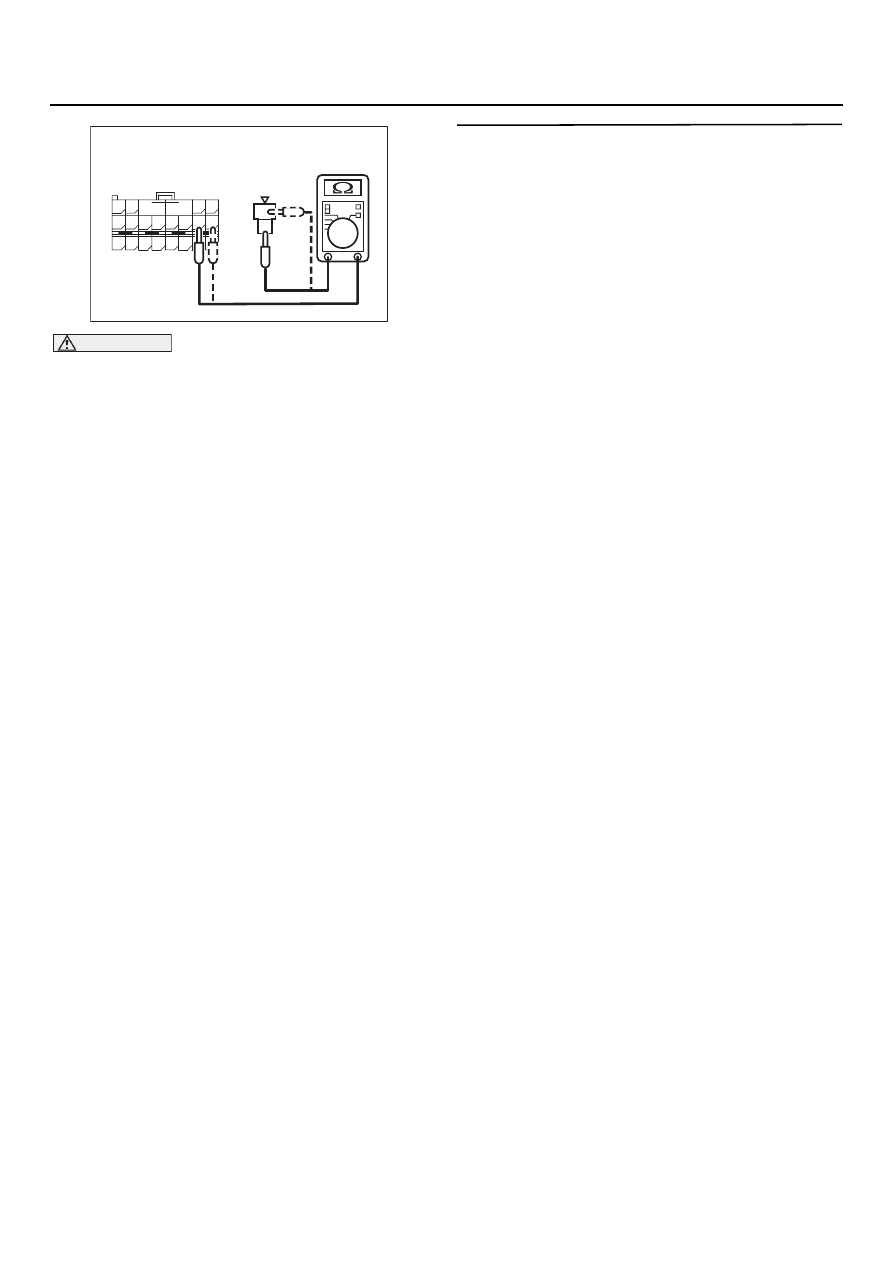

(3) Измерение величины сопротивления между

следующими выводами.

•

Между выводом 62 колодки C7131 <LHD>,
C718 <RHD> блока SRS7ECU и выводом 1
тестового жгута проводов.

•

Между выводом 61 колодки C7131 <LHD>,
C718 <RHD> блока SRS7ECU и выводом 2
тестового жгута проводов.

НОРМАЛЬНО: Менее 2 Ом

B: Нормально?

ДА :

Идти к Этапу 3.

НЕТ :

Восстановите работоспособность жгута
проводов, соединяющего колодки
разъемов блока SRS7ECU C7131 <LHD>
или C718 <RHD> (выводы 61 и 62)
и колодку D736 (выводы 1 и 2) разъема
модуля надувной шторки безопасности.

ЭТАП 3. Проверьте, произошло ли
обновление кодов неисправностей

B: Появилось ли сообщение о коде № 3В?

ДА :

Замените блок SRS7ECU.
(См.

CTP. 52B-226

).

НЕТ :

Возможно повреждение промежуточных
электроцепей. См. главу 00, "Поиск
неисправностей / контрольные точки",

CTP. 00-6

.

AC301555

2

1

63

55

51

69

61

66

58

65

64

5657

68

60

67

59

70

62

53

52 B

A

54

AB

Колодка жгута проводов
поверочного
резистора

C7131 <LHD>, C718 <RHD>
Колодка со стороны жгута
проводов (вид сзади)

52B

-26

ПОИСК НЕИСПРАВНОСТЕЙ

ДОПОЛНИТЕЛЬНАЯ СИСТЕМА ПАССИВНОЙ БЕЗОПАСНОСТИ (SRS)

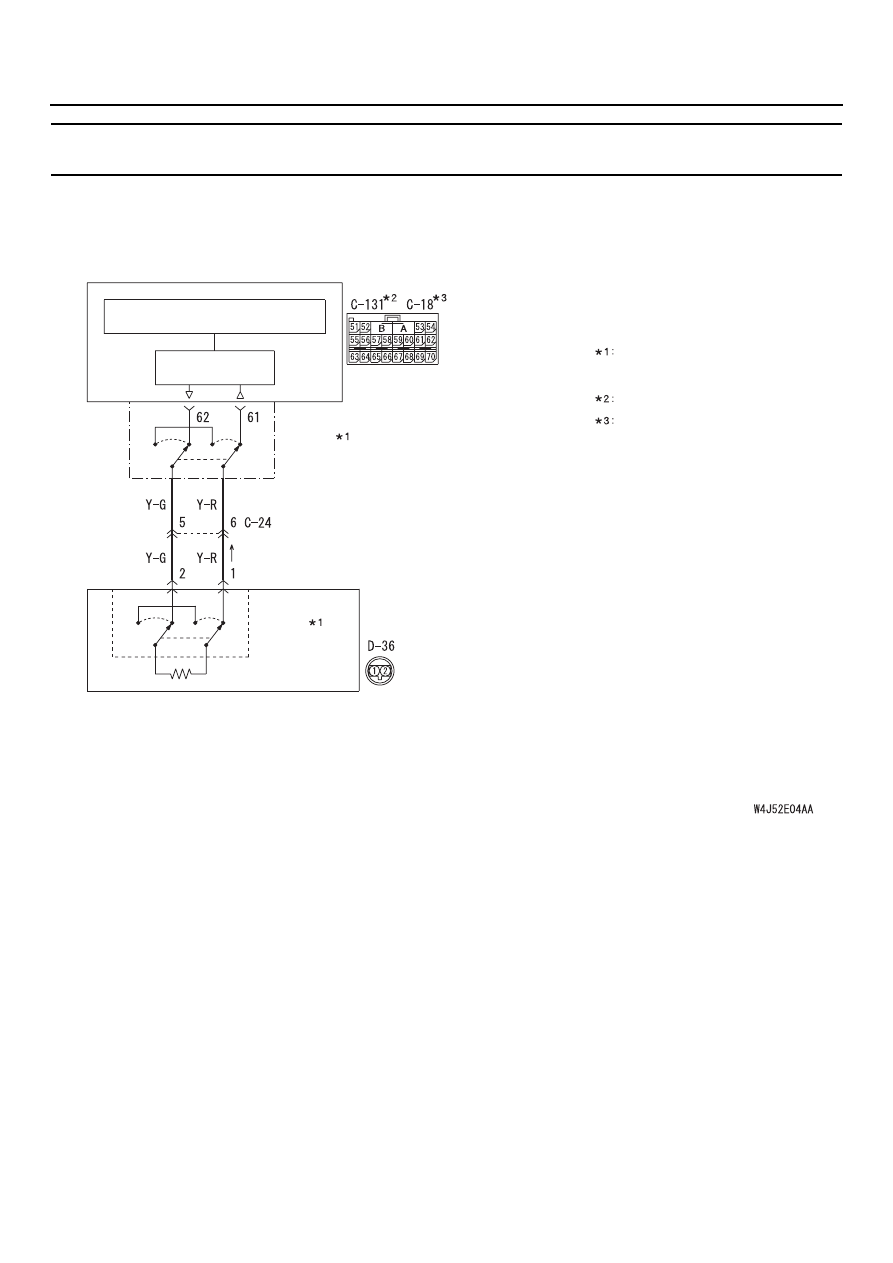

Код № 3Е. Пиропатрон газогенератора модуля надувной шторки безопасности (правой),
короткое замыкание между выводами пиропатрона и линией подачи электропитания

ПРИНЦИП ДЕЙСТВИЯ

Блок SRS7ECU оценивает силу столкновения
автомобиля по сигналам, получаемым от
боковых датчиков замедления и контрольного
датчика боковых подушек безопасности. Если
сила столкновения превысила определенный
предельный уровень, в блоке SRS7ECU
генерируется выходной сигнал на поджиг
запала газогенератора. Если при этом замкнута
цепь контрольного датчика боковых подушек
безопасности, произойдет наполнение подушки
безопасности.

УСЛОВИЯ ГЕНЕРАЦИИ КОДОВ
ПРИ ДИАГНОСТИКЕ

Этот диагностический код генерируется, если
происходит замыкание проводов газогенера7
тора (правой) шторки безопасности между
собой.

ВОЗМОЖНЫЕ ПРИЧИНЫ
НЕИСПРАВНОСТИ

•

Повреждены провода или соединительные
колодки.

•

Короткое замыкание в цепи подачи
электропитания к газогенератору (правой)
шторки безопасности.

•

Неисправность блока SRS7ECU.

БЛОКИРУЮЩИЙ
ВЫКЛЮЧАТЕЛЬ
РАЗЪЕМА

ЦЕПЬ ЗАПАЛА
НШБ

БЛОК SRS7ECU

МИКРОПРОЦЕССОР

БЛОКИРУЮЩИЙ
ВЫКЛЮЧАТЕЛЬ
РАЗЪЕМА

ПРИМЕЧАНИЕ

РАЗЪЕМ СОСТЫКОВАН:

"ОN"
РАЗЪЕМ РАССТЫКОВАН:

"ОFF"
Автомобили с левосторонним

расположением рулевого колеса
Автомобили с правосторонним

расположением рулевого колеса

Цветовая кодировка проводов
B : Черный     LG : Бледно7зеленый
G : Зеленый     L : Синий     W : Белый
Y : Желтый     SB : Голубой     BR : Коричневый
O : Оранжевый     GR : Серый     R : Красный
P : Розовый     V : Фиолетовый

МОДУЛЬ
ПРАВОЙ НШБ
(ПИРОПАТРОН)

Контур модуля правой надувной шторки безопасности (пиропатрон)

ВЫКЛ.

ВКЛ.

ВКЛ.

ВЫКЛ.

ВЫКЛ.

ВЫКЛ.

ВКЛ.

ВКЛ.

52B

-27

ПОИСК НЕИСПРАВНОСТЕЙ

ДОПОЛНИТЕЛЬНАЯ СИСТЕМА ПАССИВНОЙ БЕЗОПАСНОСТИ (SRS)

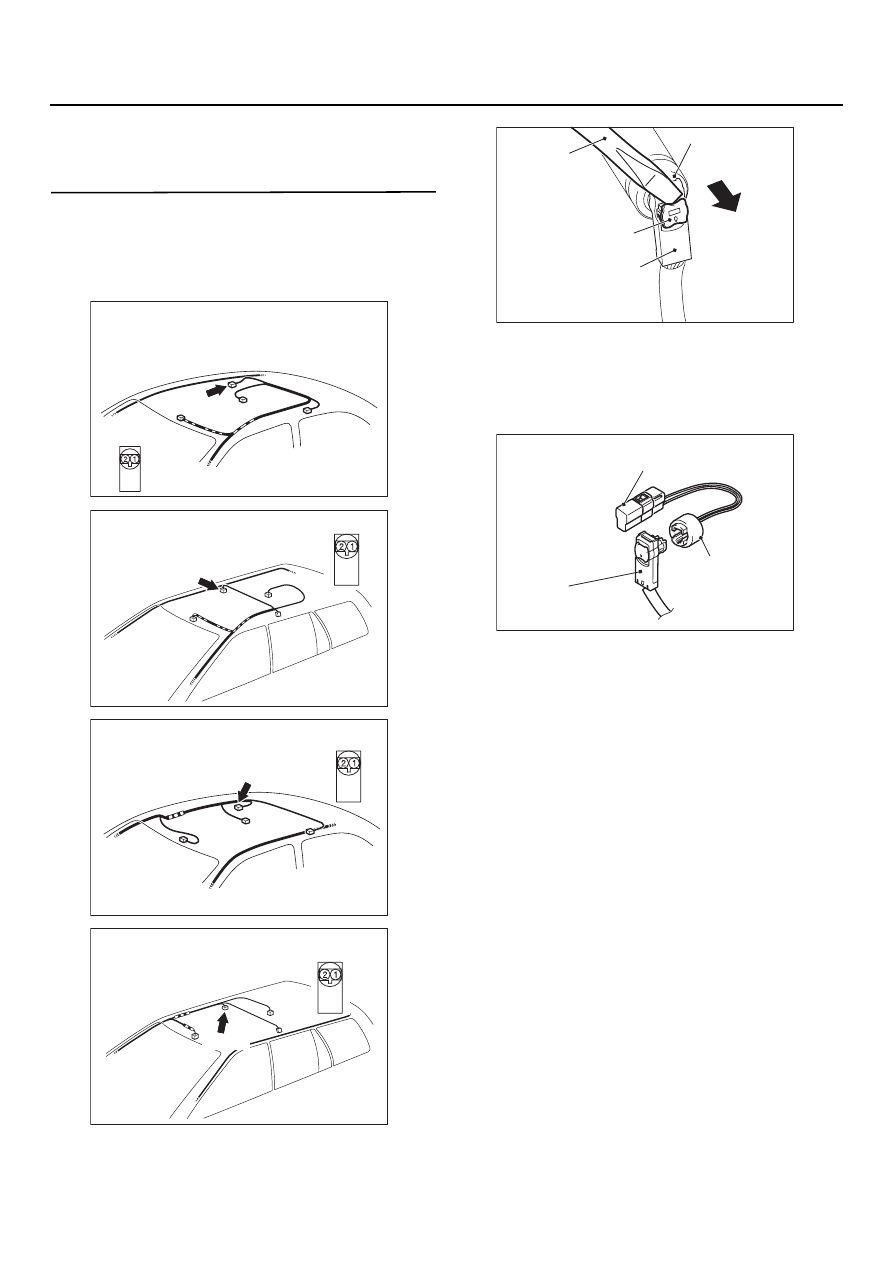

ПРОЦЕДУРА ВЫПОЛНЕНИЯ
ДИАГНОСТИКИ

ЭТАП 1. Считайте код, присоединив
поверочный резистор (используйте тестер
MUT1II/III)
(1) Отсоедините провод от отрицательного

вывода аккумуляторной батареи.

(2) При работе с разъемом D736 используйте

отвертку с плоской рабочей частью для
вытягивания блокирующей кнопки колодки
со стороны жгута проводов, затем
расстыкуйте колодки.

(3) Присоедините поверочный резистор

MB991865 к жгуту проводов MB991884.

(4) Присоедините специальное приспособление

MB991884 к колодке D736 со стороны жгута
проводов.

(5) Присоедините провод к отрицательному

выводу аккумуляторной батареи.

(6) Удалите коды из ПЗУ и считайте их заново.

B: Появилось ли сообщение о коде № 3Е?

ДА :

Идти к Этапу 2.

НЕТ :

Замените модуль надувной шторки
безопасности. (См.

CTP. 52B-236

).

AC303873

Разъем: D136

<Седан, LHD, автомобили с НШБ>

Со стороны
жгута проводов

AC

D736(B)

AC303919

Со стороны жгута
проводов

AC

Разъем: D136
<Универсал, LHD,
автомобили с НШБ>

D736 (B)

AC303913

Со стороны жгута
проводов

AC

Разъем: D136
<Седан, RHD,
автомобили с НШБ>

D736(B)

AC303925

Со стороны жгута
проводов

AC

Разъем: D136
<Универсал, RHD,
автомобили с НШБ>

D736 (B)

AC208384 AD

Блокирующая кнопка

Разъем D736
модуля НШБ

Отвертка
с плоским
лезвием

Колодка со стороны жгута
проводов разъема D736

AC301553 AE

MB991865
(Поверочный резистор: З Ом)

MB991884
(Разъем D736
модуля НШБ)

Колодка со стороны
жгута проводов
разъема D736
