Mitsubishi Lancer / Lancer Wagon. Руководство - часть 536





52B

-8

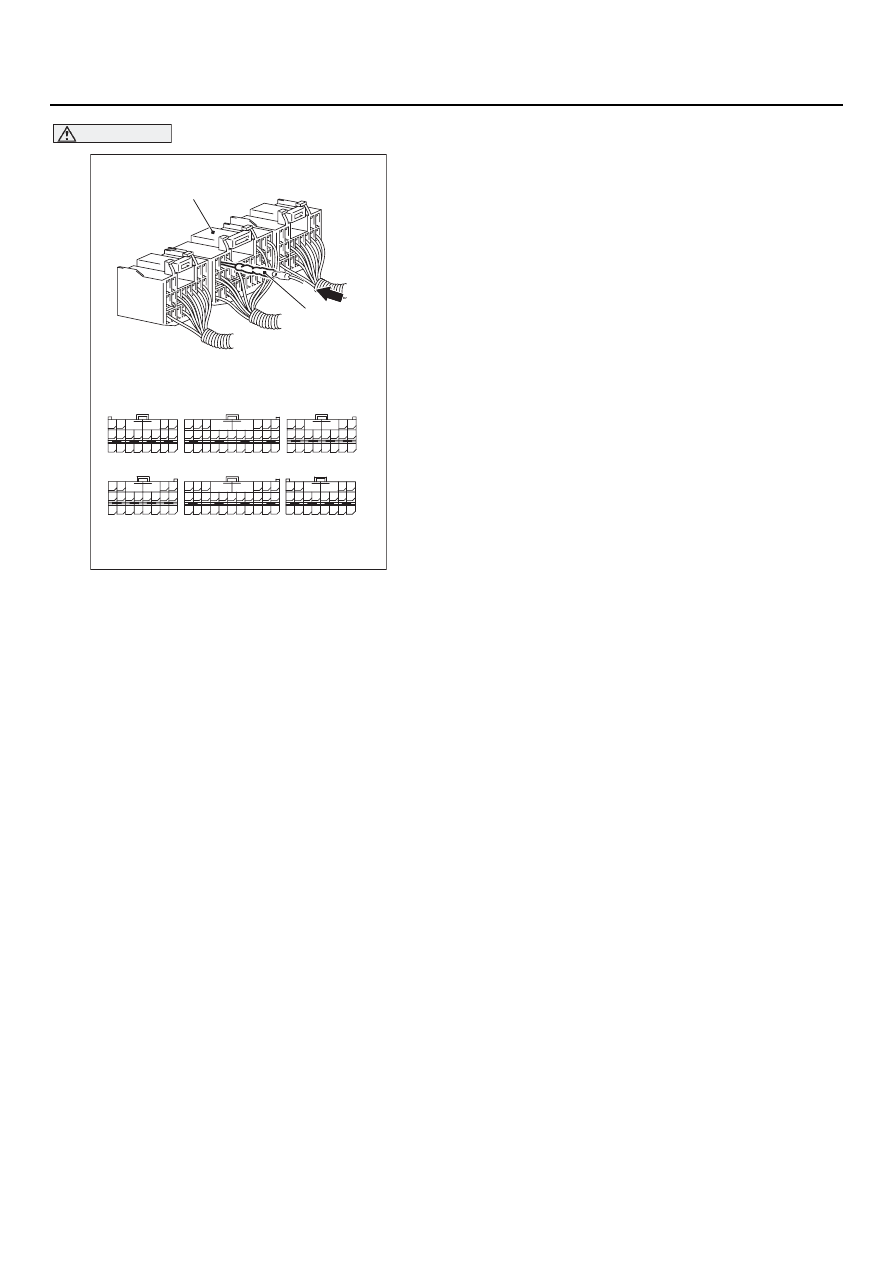

ПРЕДУПРЕЖДЕНИЯ ПЕРЕД ОПЕРАЦИЯМИ ПО ОБСЛУЖИВАНИЮ И РЕМОНТУ

ДОПОЛНИТЕЛЬНАЯ СИСТЕМА ПАССИВНОЙ БЕЗОПАСНОСТИ (SRS)

ВНИМАНИЕ

 Если проверка выполняется
с использованием соединительной колодки
проводов блока SRS1ECU, необходимо
придерживаться следующих указаний.
Подсоедините к колодке жгута проводов
блока (с тыльной стороны блока)
специальный переходник (MB991222),
к которому присоедините тестер. Если
будет использовано любое другое средст1
во, будут повреждены провода или другие
компоненты. Никогда не присоединяйте
пробники непосредственно к выводам
соединительной колодки блока. На них
нанесено специальное покрытие, улучшаю1
щее электрическую проводитмость, любое
прикосновение к выводам может разрушить
это покрытие и снизить надежность
срабатывания компонентов системы.

AC304993

63

55

51

69

61

66

58

65

64

56 57

68

60

67

59

70

62

53

52 B

A

54

A

B

18

10

15

7

13

5

14

6

16

8

17

9

19

11

20

12

1 2

3 4

42

31

38

27

21

41

28

39

22

30

25

47

36

33

44

34

45

37

48

26

29

23

40

32

43

35

46

24

B

A

AC304992

63

55

51

69

61

66

58

65

64

56 57

68

60

67

59

70

62

53

52 B

A

54

A

B

18

10

15

7

13

5

14

6

16

8

17

9

19

11

20

12

1 2

3 4

42

31

38

27

21

41

28

39

22

30

25

47

36

33

44

34

45

37

48

26

29

23

40

32

43

35

46

24

B

A

AC300928

AB

Соединительная колодка блока SRS7ECU

Соединительная колодка блока SRS7ECU,
вид сзади

MB991222

<Автомобили с левым рулем>

<Автомобили с правым рулем>

52B

-9

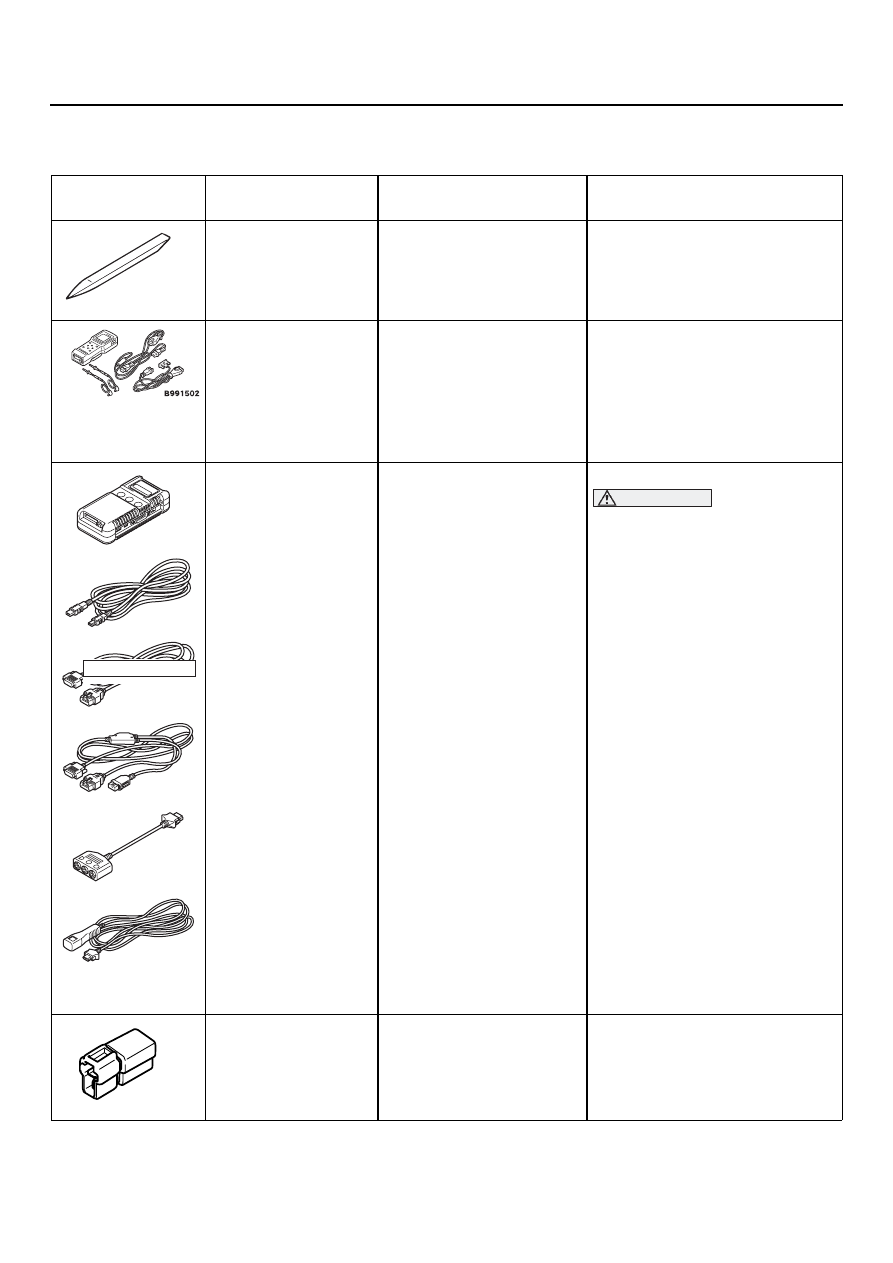

СПЕЦИАЛЬНЫЕ ПРИСПОСОБЛЕНИЯ

ДОПОЛНИТЕЛЬНАЯ СИСТЕМА ПАССИВНОЙ БЕЗОПАСНОСТИ (SRS)

СПЕЦИАЛЬНЫЕ ПРИСПОСОБЛЕНИЯ

M1524000700378

Специальные
приспособления

Наименование

Применение

MB990784

Приспособление для
снятия элементов
отделки

Снятие крышки

MB991502

Тестер MUT7II

Считывание и удаление
кодов диагностики

Считывание данных
о периоде возникновения
неисправности

Считывание данных
о времени удаления кодов

MB991955
А: MB991824
В: MB991827
С: MB991910
D: MB991911
E: MB991825
F: MB991826

Тестер MUT7III
А: Коммуникационный
интерфейс (V. C. I.)
В: Кабель MUT7III USB
С: Главный жгут А
проводов (автомобили
с мультиплексной шиной
CAN)
D: Главный жгут В
проводов (автомобили
без мультиплексной
шины CAN)
E: Измерительный
адаптер для тестера
MUT7III
F: Триггерный жгут
проводов для тестера
MUT7III

Проверка кодов диагностики

ВНИМАНИЕ

Необходимо использование
главного жгута В
(MB991911) и тестера
MUT1III. Главный жгут А
для этих автомобилей
не используется.

MB991865

Поверочное
сопротивление

Проверка контура подушек
безопасности и
преднатяжителей ремней
безопасности

MB990784

MB991910

MB991826

MB991955

MB991911

MB991824

MB991827

MB991825

A

B

C

D

E

F

НЕ ИСПОЛЬЗУЕТСЯ

MB991865

52B

-10

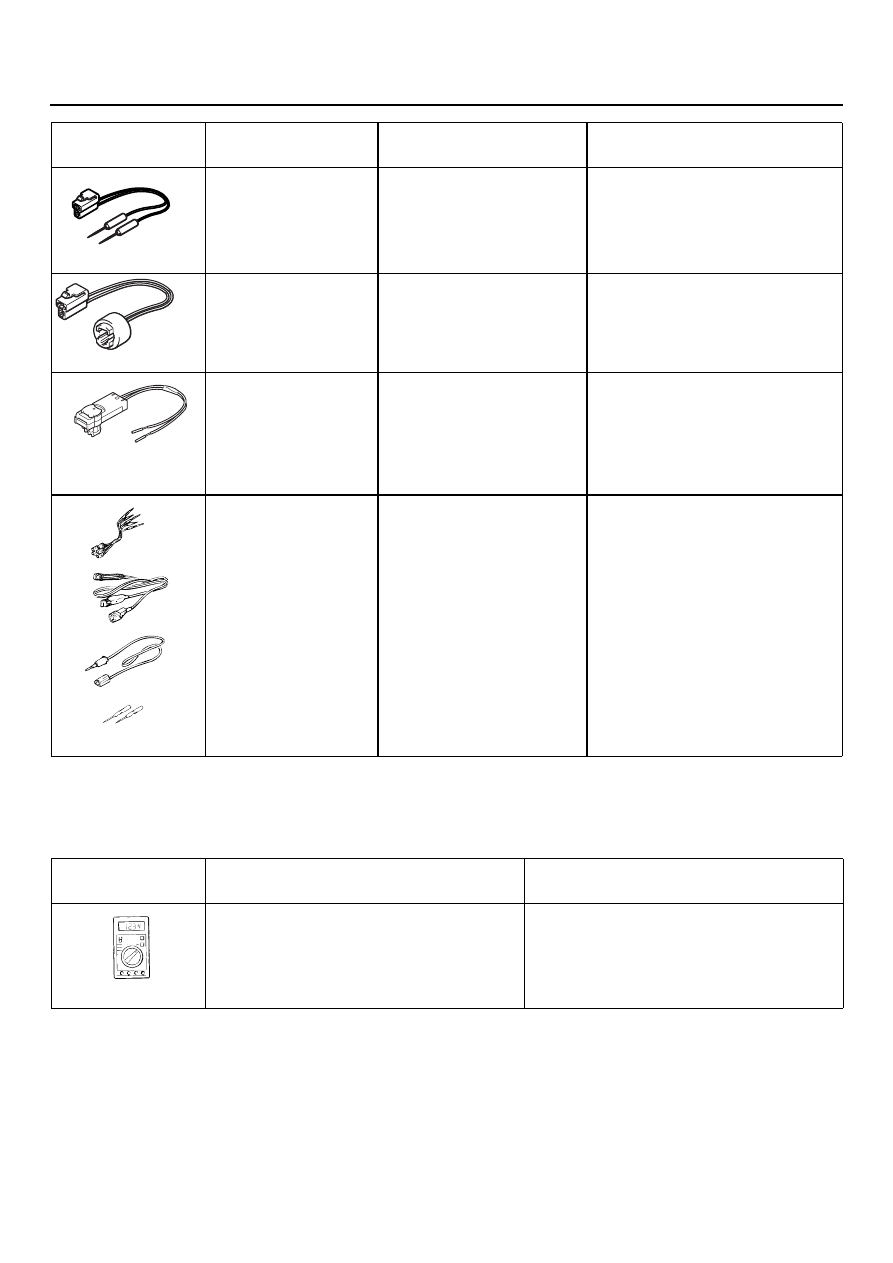

ИСПЫТАТЕЛЬНОЕ ОБОРУДОВАНИЕ

ДОПОЛНИТЕЛЬНАЯ СИСТЕМА ПАССИВНОЙ БЕЗОПАСНОСТИ (SRS)

ИСПЫТАТЕЛЬНОЕ ОБОРУДОВАНИЕ

M1524000800290

MB991866

Адаптер резистора

Проверка контура подушек
безопасности

MB991884

Провод резистора
(для преднатяжителя)

Проверка контура подушек
безопасности
и преднатяжителей ремней
безопасности

MB991885

Адаптер для жгута
проводов
преднатяжителя

Активация преднатяжителя
и шторки безопасности
внутри автомобиля

Активация преднатяжителя
и шторки безопасности
вне автомобиля

MB991223
А: MB991219
В: MB991220
С: MB991221
D: MB991222

Набор проводов
А: Тестовый жгут
проводов
В: Жгут проводов
со светодиодами
С: Адаптер для жгута
проводов
со светодиодами
D: Пробник

Проверка проводимости
и измерение напряжения
на выводах жгута проводов
блока SRS7ECU.

Специальные
приспособления

Наименование

Применение

MB991866

MB991884

MB991885

MB991223AW

A

B

C

D

Специальные
приспособления

Наименование

Применение

Цифровой мультиметр

Проверка контуров системы SRS
(Используйте мультиметры
с максимальным током 2 мА
при измерении минимальных
сопротивлений).

AC300683

52B

-11

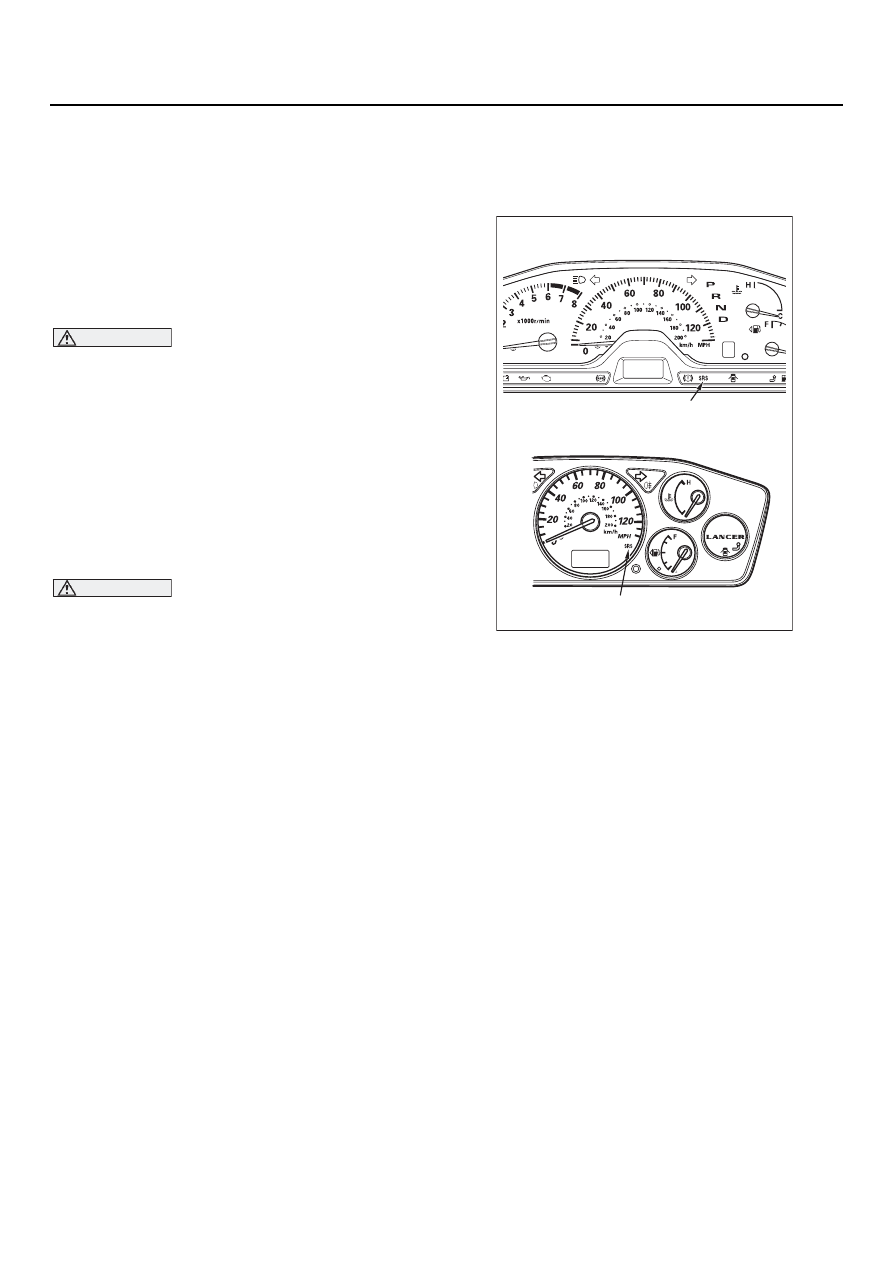

ПОИСК НЕИСПРАВНОСТЕЙ

ДОПОЛНИТЕЛЬНАЯ СИСТЕМА ПАССИВНОЙ БЕЗОПАСНОСТИ (SRS)

ПОИСК НЕИСПРАВНОСТЕЙ

ДИАГНОСТИКА НЕИСПРАВНОСТЕЙ

M1524003100621

См. главу 00, "Поиск неисправностей/
контрольные точки",

CTP. 00-6

.

ДИАГНОСТИЧЕСКИЕ ФУНКЦИИ

M1524003200491

ПРОВЕРКА ДИАГНОСТИЧЕСКИХ
КОДОВ

ВНИМАНИЕ

Перед присоединением/отсоединением
тестеров MUT1II/III выключите зажигание.
Присоедините тестер MUT7II/III
к диагностической (167полюсной) колодке,
находящейся под панелью управления.
Считайте коды неисправности. (См. главу 00,
"Поиск неисправностей/контрольные точки",

CTP. 00-6

.)

УДАЛЕНИЕ КОДОВ
НЕИСПРАВНОСТЕЙ

ВНИМАНИЕ

Перед присоединением/отсоединением
тестеров MUT1II/III выключите зажигание.
Подсоедините тестер к колодке диагностики
и удалите коды неисправностей.

ПРОВЕРКА КОНТРОЛЬНОЙ ЛАМПЫ
СИСТЕМЫ SRS

M1524004300338

1. Убедитесь в том, что при установке ключа

зажигания в положение "ON" загорается
контрольная лампа системы SRS.

2. Убедитесь в том, что контрольная лампа

системы SRS горит приблизительно 7 секунд,
а затем гаснет.

3. Если этого не происходит, считайте коды

неисправностей.

AC304147

AC304030

AC304884

Контрольная лампа
системы SRS

AB

Контрольная лампа
системы SRS

<1300, 1600 (Серия "Комфорт")>

<1600 (Серия "Спорт"), 2000>
