ШЛАНГИ УСИЛИТЕЛЯ РУЛЕВОГО УПРАВЛЕНИЯ

РУЛЕВОЕ УПРАВЛЕНИЕ С ГИДРОУСИЛИТЕЛЕМ

37

-52

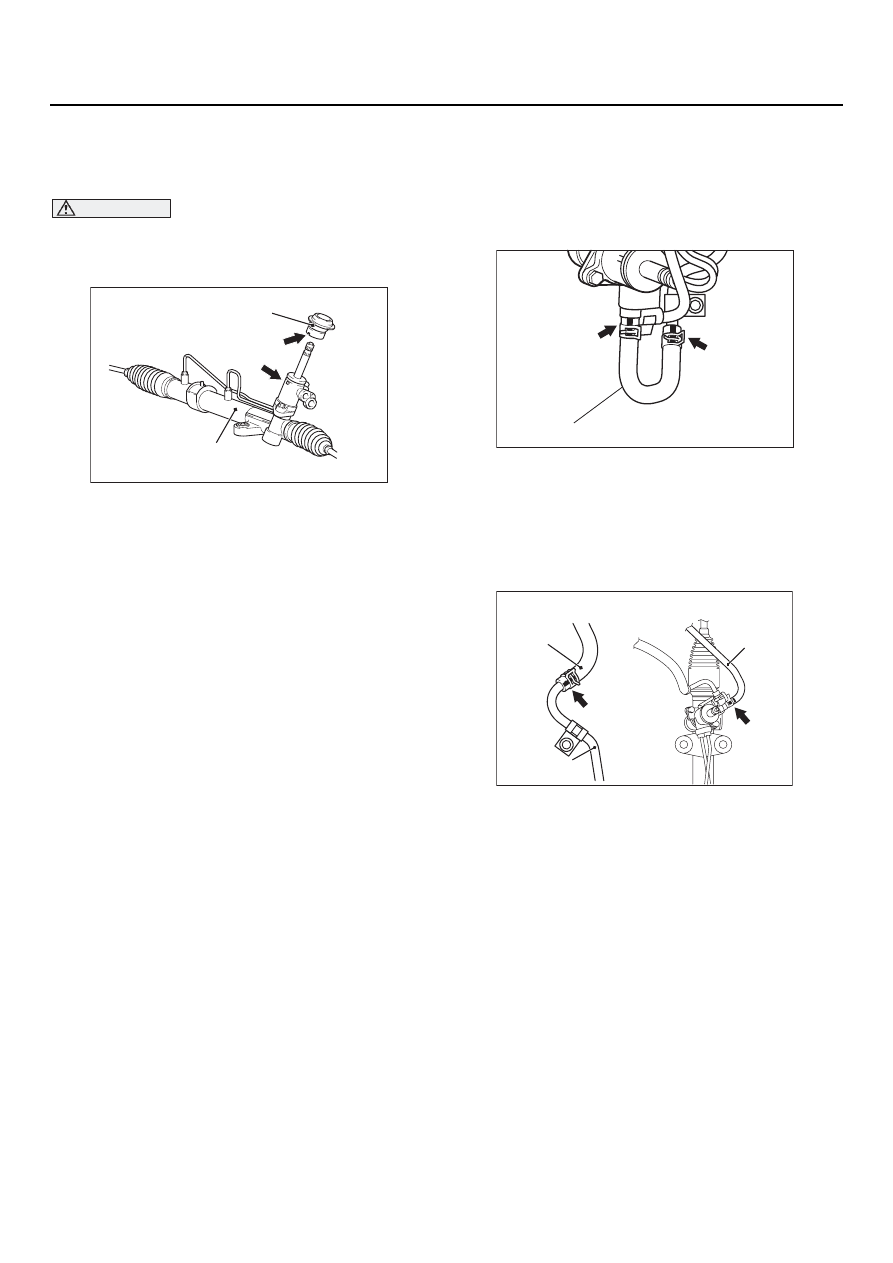

ОПЕРАЦИИ ПО СНЯТИЮ ДЕТАЛЕЙ

<<A>> ОТВОРАЧИВАНИЕ
ШТУЦЕРА/ВОЗВРАТНОЙ ТРУБКИ

ВНИМАНИЕ

Усли уплотняющая крышка шарнирного
соединения ранее снималась, ее правиль4
ная установка заключается в следующем.

Совместите прорезь (стрелка А) уплотнения
с выступом (стрелка В) рулевого
механизма, после чего установите на место
крышку шарниронго соединения на корпус
рулевого механизма.

1. Ослабьте болты и гайки крепления попереч

ной балки, немного опустите поперечную
балку так, чтобы можно было отвернув
штуцеры, снять возвратную трубку со
стороны корпуса рулевого механизма.

NOTE: В этом случае полностью отворачи-
вать и снимать монтажные болты и гайки
поперечной балки не нужно.

2. Отверните штуцеры или возвратную трубку.

ОПЕРАЦИИ ПО УСТАНОВКЕ ДЕТАЛЕЙ

>>A<< УСТАНОВКА ВОЗВРАТНОГО
ШЛАНГА <АВТОМОБИЛИ С ЛЕВЫМ
РАСПОЛОЖЕНИЕМ ОРГАНОВ
УПРАВЛЕНИЯ>

Установите возвратный шланг, чтобы его метки
были расположены так, как показано на
рисунке.

>>A<< УСТАНОВКА ВОЗВРАТНОГО
ШЛАНГА

Установите возвратный шланг, чтобы его метки
были расположены так, как показано на
рисунке.

>>С<< УСТАНОВКА ВСАСЫВАЮЩЕГО
ШЛАНГА

Установите возвратный шланг (со стороны
гидронасоса), чтобы его метки были
ориентированы вперед.

AC304922 AB

A

B

Крышка шарнирного
соединения

Рулевой механизм

AC100277AB

Возвратный шланг

AC305132 AB

Возвратный
шланг

Возвратная
трубка

<Автомобили
с левым рулем>

<Автомобили
с правым рулем>

Возвратный
шланг

52B

-1

ГЛАВА  52B

ДОПОЛНИТЕЛЬНАЯ

СИСТЕМА ПАССИВНОЙ

БЕЗОПАСНОСТИ (SRS)

СОДЕРЖАНИЕ

ОБЩАЯ ИНФОРМАЦИЯ  . . . . . . .

52B

-3

ПРЕДУПРЕЖДЕНИЯ ПЕРЕД
ВЫПОЛНЕНИЕМ ОПЕРАЦИЙ
ПО ОБСЛУЖИВАНИЮ
И РЕМОНТУ . . . . . . . . . . . . . . . . .

52B

-5

СПЕЦИАЛЬНЫЕ
ПРИСПОСОБЛЕНИЯ . . . . . . . . . .

52B

-9

ИСПЫТАТЕЛЬНОЕ
ОБОРУДОВАНИЕ  . . . . . . . . . . . .

52B

-10

ПОИСК НЕИСПРАВНОСТЕЙ  . . . .

52B

-11

ДИАГНОСТИКА НЕИСПРАВНОСТЕЙ
ПОСЛЕДОВАТЕЛЬНОСТЬ ДЕЙСТВИЙ . .

52B

-11

ДИАГНОСТИЧЕСКИЕ ФУНКЦИИ . . . . . . .

52B

-11

ПРОВЕРКА КОНТРОЛЬНОЙ ЛАМПЫ
ИНДИКАЦИИ СИСТЕМЫ SRS. . . . . . . . . .

52B

-11

СХЕМЫ ДЛЯ ПРОВЕДЕНИЯ ДИАГНОСТИКИ
КОДЫ НЕИСПРАВНОСТЕЙ. . . . . . . . . . . .

52B

-12

КОДЫ НЕИСПРАВНОСТЕЙ
ПРОЦЕДУРЫ . . . . . . . . . . . . . . . . . . . . . . . .

52B

-16

СХЕМЫ ДЛЯ ПОИСКА НЕИСПРАВНОСТЕЙ
ПРИЗНАКИ НЕИСПРАВНОСТЕЙ  . . . . . . .

52B

-202

ПРОЦЕДУРА ПОИСКА ПРИЗНАКОВ
НЕИСПРАВНОСТЕЙ . . . . . . . . . . . . . . . . . .

52B

-203

ОБСЛУЖИВАНИЕ
СИСТЕМЫ SRS. . . . . . . . . . . . . . .

52B

-211

ПОСЛЕАВАВАРИЙНАЯ
ДИАГНОСТИКА  . . . . . . . . . . . . . .

52B

-217

ИНДИВИДУАЛЬНЫЙ СЕРВИС
КОМПОНЕНТОВ . . . . . . . . . . . . . .

52B

-223

ЯРЛЫКИ С ПРЕДУПРЕЖДЕНИЯМИ /
ПРЕДОСТЕРЕЖЕНИЯМИ. . . . . . .

52B

-224

Продолжение на следующей странице

ПРЕДУПРЕЖДЕНИЕ

Внимательно ознакомьтесь с информацией, изложенной в разделе ПРЕДОСТЕРЕЖЕНИЯ, СВЯЗАННЫЕ
С ОБСЛУЖИВАНИЕМ, перед выполнением каких7либо операций по обслуживанию. Информация, касающаяся
диагностики и обслуживания, всегда сверяйтесь с материалами "Диагностика системы SRS" или "Обслуживание
системы SRS".
При снятии или замене любого из компонентов системы в точности следуйте указаниям материалов
"ИНДИВИДУАЛЬНЫЙ СЕРВИС КОМПОНЕНТОВ", касающимся конкретных компонентов.
Если по вопросам, связанным с системой SRS, у вас возникнут вопросы, обращайтесь к локальному дистрибутору.

52B

-2

БЛОК УПРАВЛЕНИЯ СИСТЕМОЙ SRS
(SRS1ECU) . . . . . . . . . . . . . . . . . .

52B

-226

СНЯТИЕ И УСТАНОВКА. . . . . . . . . . . . . . .

52B

-226

ПРОВЕРКА  . . . . . . . . . . . . . . . . . . . . . . . . .

52B

-227

ПРОВЕРКА МОДУЛЯ(ЛЕЙ) ПОДУШКИ
БЕЗОПАСНОСТИ И СПИРАЛЬНОЙ
ПРУЖИНЫ ВОДИТЕЛЯ, ПЕРЕДНЕГО
ПАССАЖИРА . . . . . . . . . . . . . . . .

52B

-228

СНЯТИЕ И УСТАНОВК . . . . . . . . . . . . . . . .

52B

-228

ПРОВЕРКА  . . . . . . . . . . . . . . . . . . . . . . . . .

52B

-234

ПРОВЕРКА МОДУЛЯ(ЛЕЙ)
БОКОВЫХ ПОДУШЕК
И ШТОРОК БЕЗОПАСНОСТИ  . . .

52B

-236

СНЯТИЕ И УСТАНОВКА . . . . . . . . . . . . . . .

52B

-236

ПРОВЕРКА. . . . . . . . . . . . . . . . . . . . . . . . .

52B

-241

БОКОВЫЕ ДАТЧИКИ ЗАМЕДЛЕНИЯ
(УДАРА)  . . . . . . . . . . . . . . . . . . . .

52B

-242

СНЯТИЕ И УСТАНОВКА . . . . . . . . . . . . . . .

52B

-242

ПРОВЕРКА. . . . . . . . . . . . . . . . . . . . . . . . . .

52B

-244

РЕМНИ БЕЗОПАСНОСТИ
С ПРЕДНАТЯЖИТЕЛЕМ. . . . . . . .

52B

-245

СНЯТИЕ И УСТАНОВКА . . . . . . . . . . . . . . .

52B

-245

ПРОВЕРКА. . . . . . . . . . . . . . . . . . . . . . . . . .

52B

-247

УТИЛИЗАЦИЯ МОДУЛЕЙ ПОДУШЕК
БЕЗОПАСНОСТИ И ПРЕДНАТЯЖИТЕЛЕЙ
ПРОЦЕДУРЫ  . . . . . . . . . . . . . . . .

52B

-248

52B

-3

ОБЩАЯ ИНФОРМАЦИЯ

ДОПОЛНИТЕЛЬНАЯ СИСТЕМА ПАССИВНОЙ БЕЗОПАСНОСТИ (SRS)

ОБЩАЯ ИНФОРМАЦИЯ

M1524000100406

Система SRS и ремни безопасности
с преднатяжителями предназаначены для
удержания водителя и пассажира на переднем
сиденье в случае аварии, при которых в некото7
рых случаях срабатывают надувные подушки
безопасности, что снижает риск получения ими
серьезных увечий.
Система SRS содержит до шести модулей
надувных подушек безопасности, блок управле7
ния подушками безопасности (SRS7ECU), четы7
ре боковых датчика удара, индикатор ситемы
SRS, спиральную пружину и преднатяжители
ремней безопасности. Модули передних
подушек безопасности расположены в накладке
рулевого колеса и в зоне перчаточного ящика.
Каждый из модулей содержит упакованную
оболочку и газогенератор. Модули боковых
подушек безопасности находятся в спинках
передних сидений. Надувные шторки безопас7
ности, что содержат оболочку, газогенератор
и фиксирующее приспособление, связывающее
их между собой. Модули шторок расположены
в боковых потолочных брусьях, связывающих
передние и задние стойки кузова.

Блок SRS7ECU, расположенный под передней
напольной консолью, осуществляет управление
системой, в которую входят передний контроль7
ный датчик (G7sensor), передние аналоговые
датчики замедления и боковые (связанные со
шторками безопасности) датчики замедления.
Боковые датчики замедления установлены
в нижних частях центральных стоек и содержат
аналоговые датчики и микропроцессоры.
Контрольная лампа системы SRS, находящийся
на панели приборов, позволяет следить
за состоянием системы. Спиральная пружина
находится в рулевой колонке. Преднатяжители
передних ремней безопасности находятся во
втягивающих катушках ремней.
Все работы, связанные с элементами системы
SRS, должны производиться только авторизо7
ванным персоналом. Эти сотрудники перед
началом работ должны ознакомиться
с материалами данной главы.
