ГИДРОНАСОС УСИЛИТЕЛЯ РУЛЕВОГО УПРАВЛЕНИЯ

РУЛЕВОЕ УПРАВЛЕНИЕ С ГИДРОУСИЛИТЕЛЕМ

37

-44

ГИДРОНАСОС УСИЛИТЕЛЯ РУЛЕВОГО УПРАВЛЕНИЯ

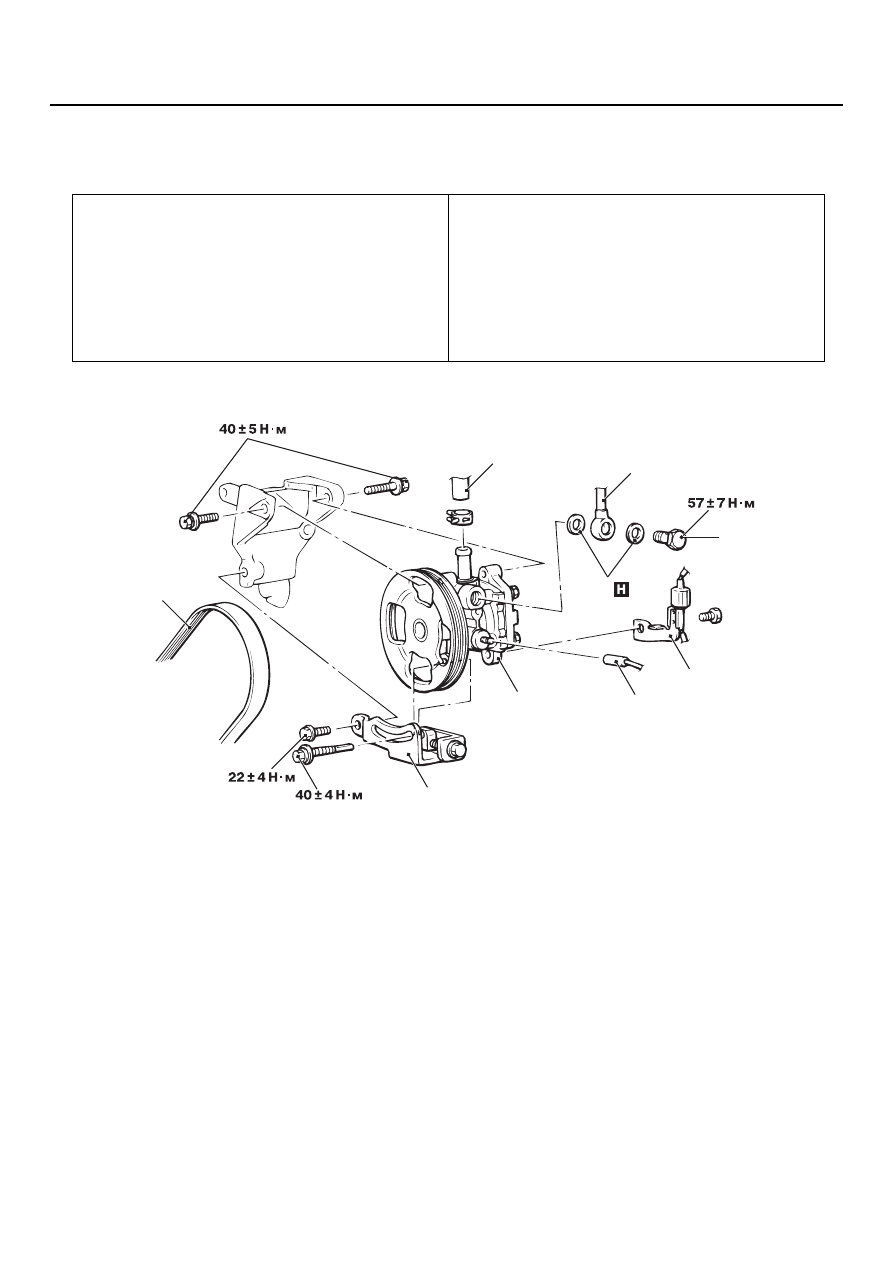

СНЯТИЕ И УСТАНОВКА

M1372005200298

<1300, 1600>

Дополнительные операции перед снятием

•

Слив рабочей жидкости из системы усилителя
рулевого управления (См.

CTP. 37-14

.)

Дополнительные операции после установки

•

Заполнение системы рабочей жидкостью и удаление
воздуха из системы усилителя рулевого управления
(См.

CTP. 37-14

).

•

Проверка натяжения ремня привода гидронасоса
(1300, 1600: См. главу 11A, "Технические операции
на автомобиле

CTP. 11A-7

/ 2000: См. главу 11A,

"Технические операции на автомобиле

CTP. 11C-7

).

AC209708

8

7

1

2

3

4

5

6

9

AC

Последовательность снятия
деталей

1.

Разъем датчика

2.

Кронштейн разъема жгута
проводов компрессора
кондиционера <Автомобили
с кондиционером>.

3.

Ремень привода.

4.

Всасывающий шланг.

5.

Штуцер.

6.

Кольцевая прокладка.

7.

Нагнетательный шланг.

8.

Гидронасос в сборе.

9.

Натяжное приспособление
гидронасоса.

Последовательность снятия
деталей

ГИДРОНАСОС УСИЛИТЕЛЯ РУЛЕВОГО УПРАВЛЕНИЯ

РУЛЕВОЕ УПРАВЛЕНИЕ С ГИДРОУСИЛИТЕЛЕМ

37

-45

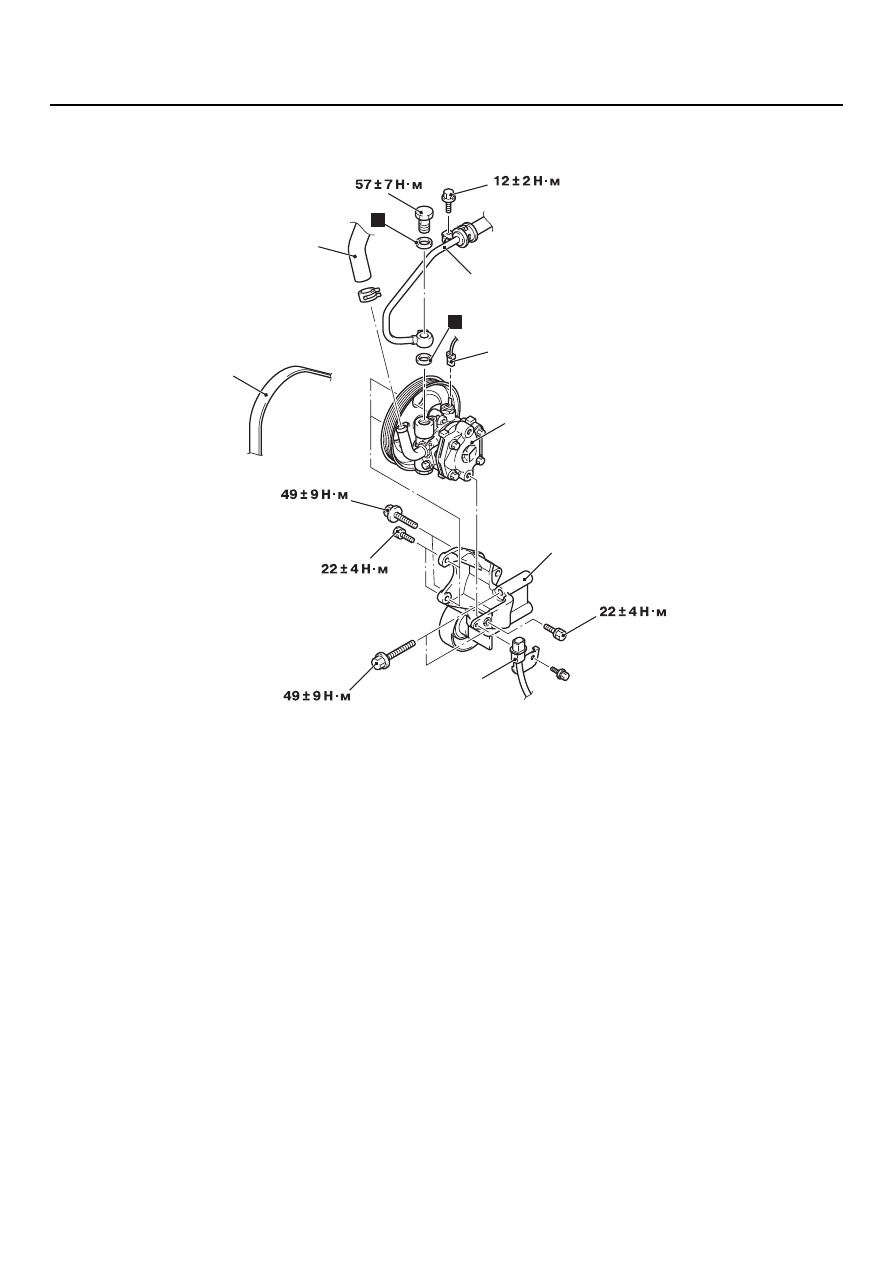

<2000>

ОПЕРАЦИИ ПО СНЯТИЮ ДЕТАЛЕЙ

<<A>> СНЯТИЕ ГИДРОНАСОСА
В СБОРЕ <2000>

Приподнимите двигатель домкратом, затем
выверните монтажный болт (с нижней стороны)
гидронасоса со стороны шкива.

ПРОВЕРКА

M1372005300187

•

Проверьте состояние ремня привода
на наличие растрескиваний.

•

Проверьте состояние шкива на наличие
неравномерного износа.

AC200116 AB

1

5

4

3

6

2

7

Н

Н

Последовательность снятия
деталей

1.

Разъем датчика

2.

Ремень привода.

3.

Всасывающий шланг.

4.

Нагнетательный шланг.

<<A>>

5.

Гидронасос в сборе.

6.

Жгут проводов компрессора
кондиционера.

7.

Кронштейн гидронасоса
усилителя рулевого управления.

Последовательность снятия
деталей

ГИДРОНАСОС УСИЛИТЕЛЯ РУЛЕВОГО УПРАВЛЕНИЯ

РУЛЕВОЕ УПРАВЛЕНИЕ С ГИДРОУСИЛИТЕЛЕМ

37

-46

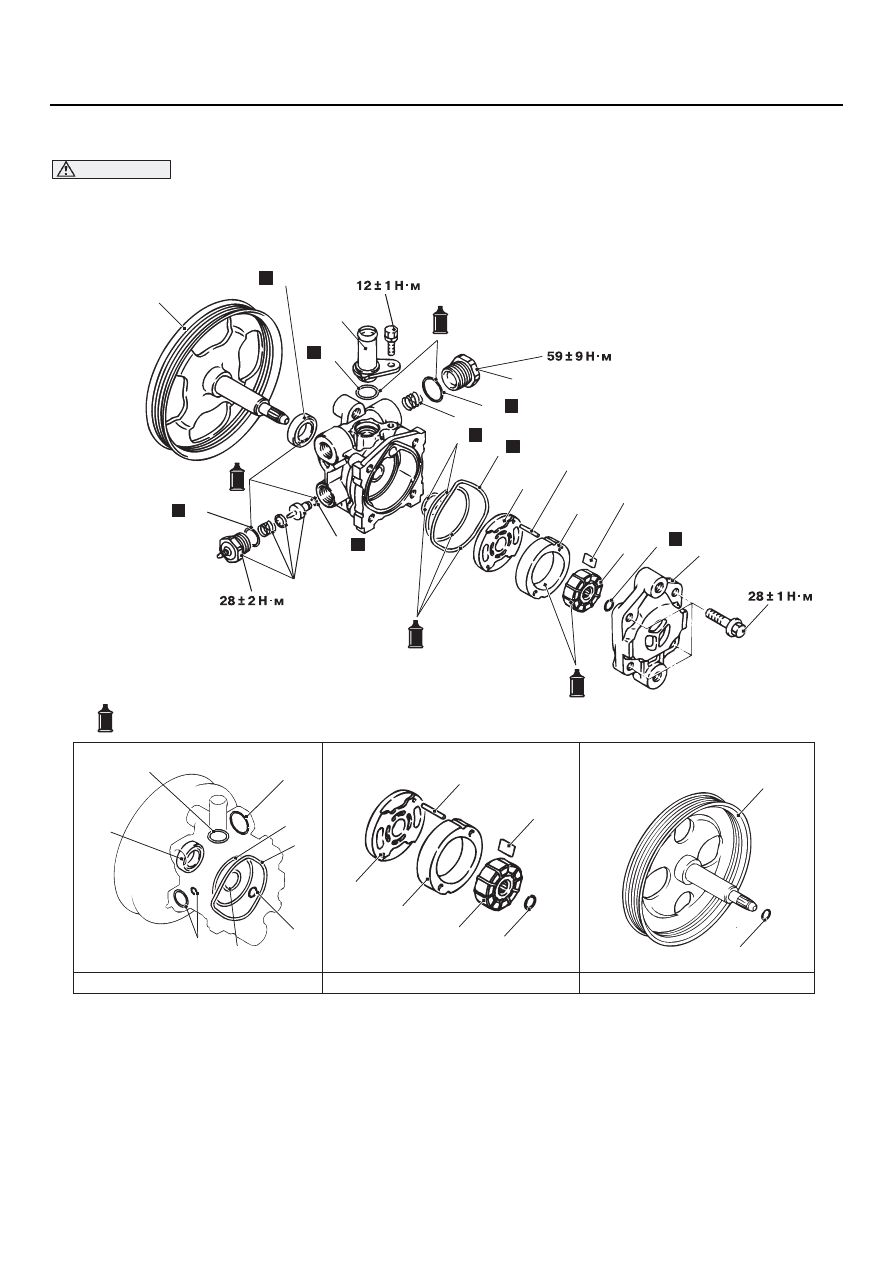

РАЗБОРКА И СБОРКА

M1372005400300

ВНИМАНИЕ

Никогда не разбирайте клеммных коробок. Они неразборны.

<1300, 1600>

AC209709 AC

4

11

13

18

10

2

9

8

6

5

7

3

1

18

15

10

2

11

13

10

3

9

8

6

5

7

3

4

3

16

15

14

12

17

13

Ремкомплект: сальники и уплотнения

Ремкомплект рабочей зоны гидронасоса

Шкив и вал привода гидронасоса

Рабочая жидкость для гидропередач: ATF DEXRON III или DEXRON II

Н

Н

Н

Н

Н

Н

Н

Н

Последовательность снятия
деталей

1.

Крышка гидронасоса.

2.

Кольцевая прокладка.

3.

Пружинящее стопорное кольцо.

4.

Шкив и его вал.

5.

Лопасти.

>>C<<

6.

Статорное кольцо.

7.

Ротор.

8.

Штифт.

9.

Боковая пластина.

>>A<<

10.

Кольцевая прокладка.

>>B<<

11.

Сальник.

12.

Клемма в сборе.

>>A<<

13.

Кольцевая прокладка.

14.

Пробка

>>A<<

15.

Кольцевая прокладка.

16.

Пружина управления расходом.

17.

Разъем со стороны всасывания.

>>A<<

18.

Кольцевая прокладка.

Последовательность снятия
деталей

ГИДРОНАСОС УСИЛИТЕЛЯ РУЛЕВОГО УПРАВЛЕНИЯ

РУЛЕВОЕ УПРАВЛЕНИЕ С ГИДРОУСИЛИТЕЛЕМ

37

-47

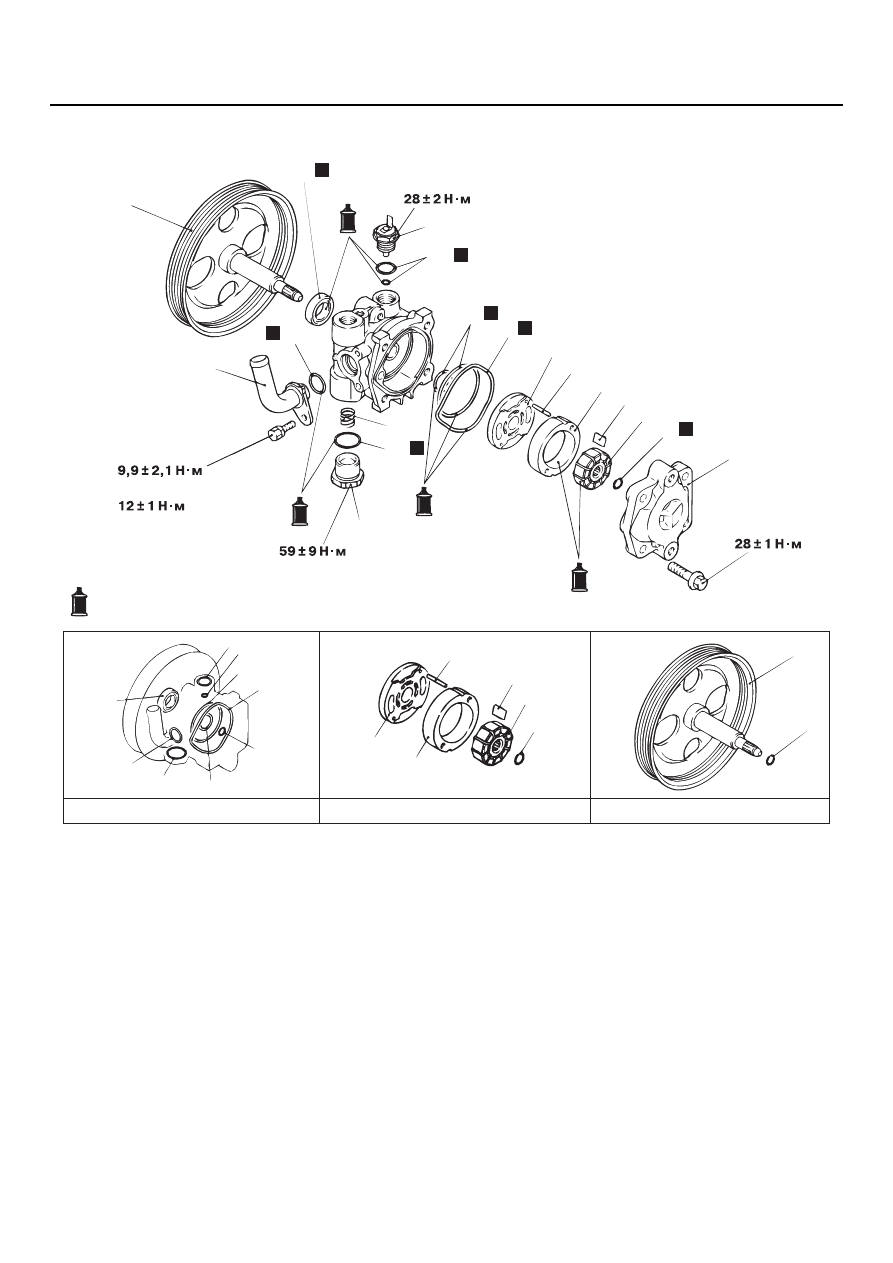

<2000>

AC100143 AF

4

11

12

13

10

2

9

8

6

5

7

3

1

15

16

14

18

17

5

7

3

9

8

6

3

13

10

2

13

10

15

18

11

4

3

Ремкомплект: сальники и уплотнения

Ремкомплект рабочей зоны гидронасоса

Шкив и вал привода гидронасоса

Рабочая жидкость для гидропередач: ATF DEXRON III или DEXRON II

Н

Н

Н

Н

Н

Н

<Седан, Универсал (Комфорт)>

<Универсал (Спорт)>

Н

Последовательность снятия
деталей

1.

Крышка гидронасоса.

2.

Кольцевая прокладка.

3.

Пружинящее стопорное кольцо.

4.

Шкив и его вал.

5.

Лопасти.

>>C<<

6.

Статорное кольцо.

7.

Ротор.

8.

Штифт.

9.

Боковая пластина.

>>A<<

10.

Кольцевая прокладка.

>>B<<

11.

Сальник.

12.

Клемма в сборе.

>>A<<

13.

Кольцевая прокладка.

14.

Пробка

>>A<<

15.

Кольцевая прокладка.

16.

Пружина управления расходом.

17.

Разъем со стороны всасывания.

>>A<<

18.

Кольцевая прокладка.

Последовательность снятия
деталей
