Mitsubishi Lancer / Lancer Wagon. Руководство - часть 530





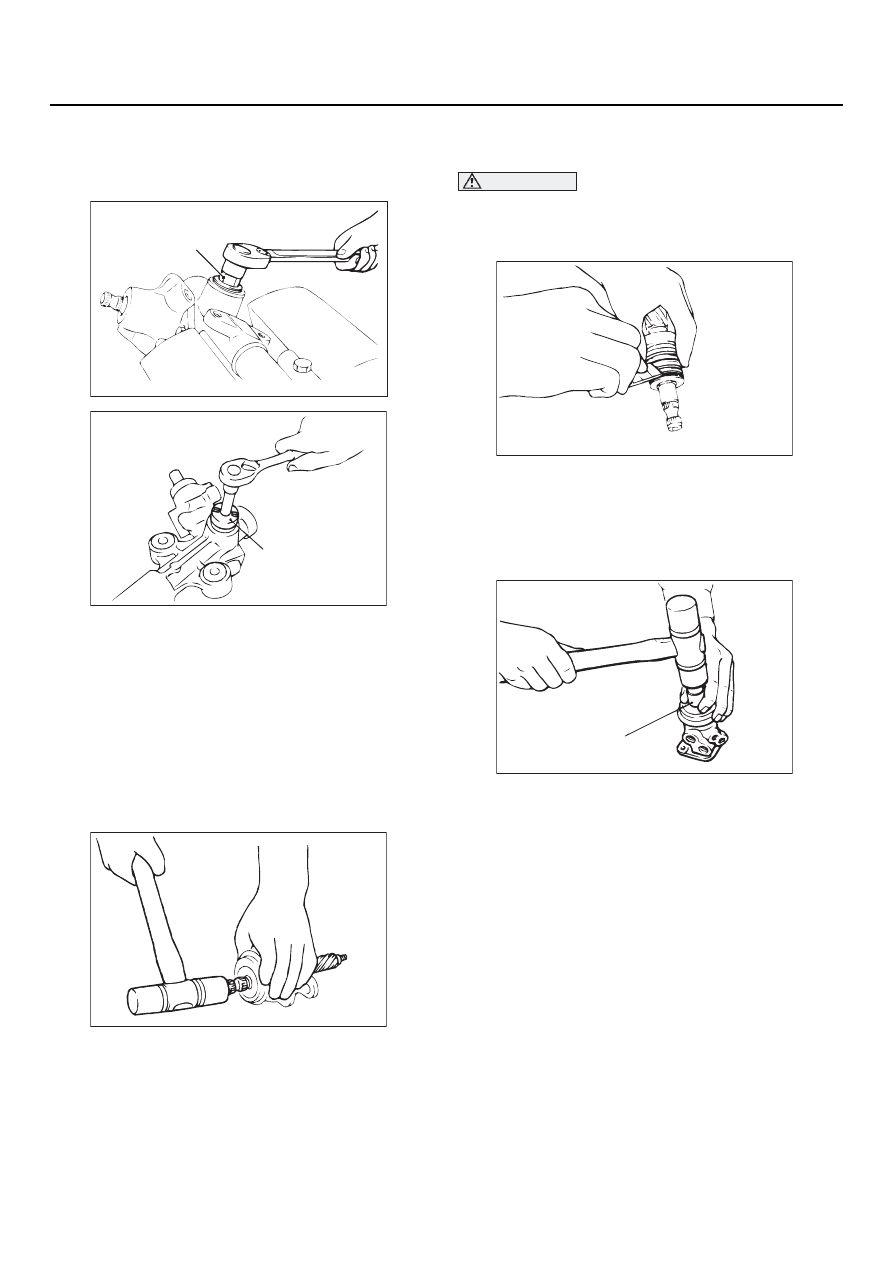

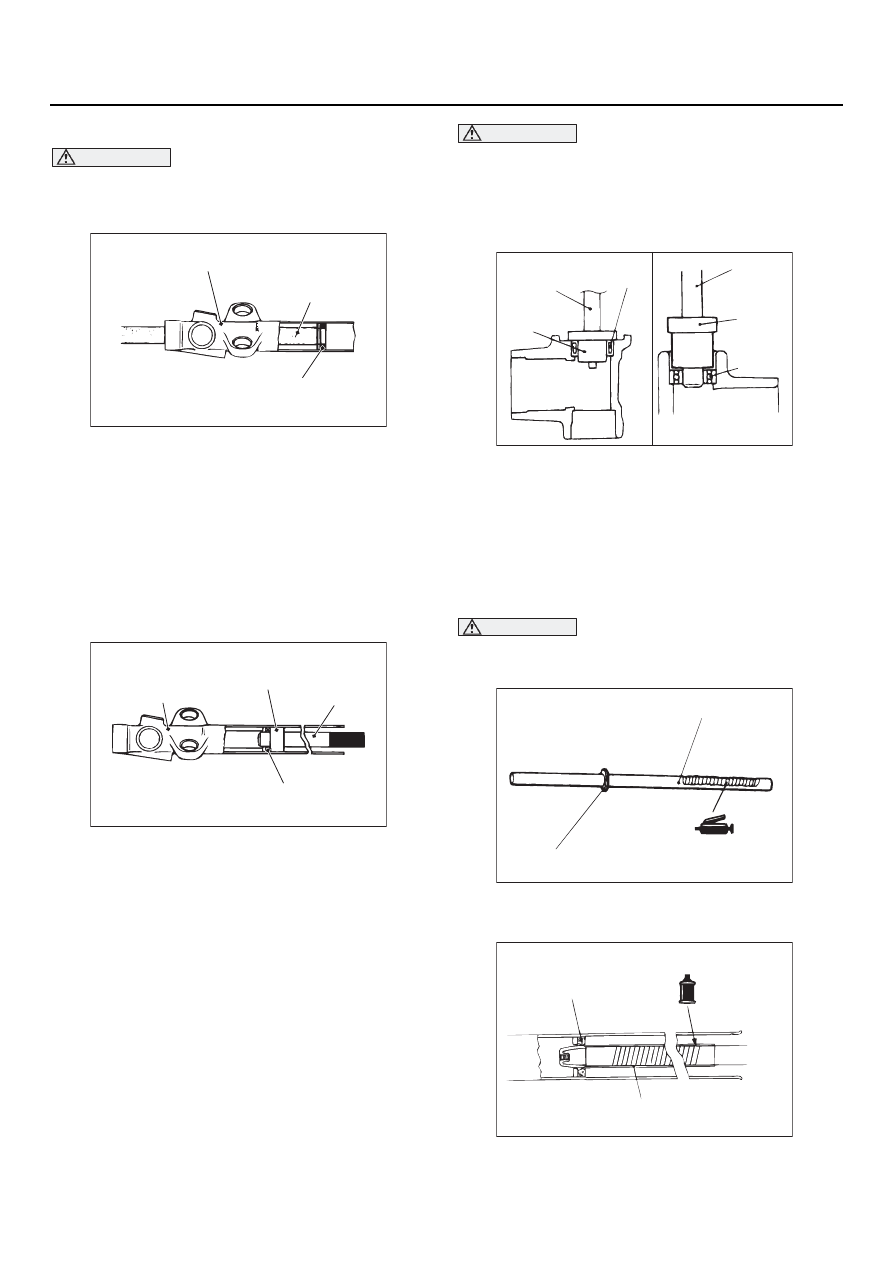

РУЛЕВОЙ МЕХАНИЗМ С ГИДРОУСИЛИТЕЛЕМ И РУЛЕВОЙ ПРИВОД

РУЛЕВОЕ УПРАВЛЕНИЕ С ГИДРОУСИЛИТЕЛЕМ

37

-36

ОПЕРАЦИИ ПО СНЯТИЮ ДЕТАЛЕЙ

<<A>> СНЯТИЕ КРЫШКИ УПОРА
РЕЙКИ

При помощи специального инструмента,
отверните крышку упора рейки с корпуса
рулевого механизма.

MB990607: Головка динамометрического
ключа <Комфорт>.

MB991621: Оправка поршня <Спорт>.

<<B>> СНЯТИЕ НИЖНЕГО
САЛЬНИКА/ШЕСТЕРНИ И КЛАПАНА
РУЛЕВОГО МЕХАНИЗМА В СБОРЕ

Пластиковым молотком осторожно обстучите
шестерню для облегчения ее снятия.

<<A>> СНЯТИЕ КОЛЬЦЕВОГО
УПЛОТНЕНИЯ

ВНИМАНИЕ

При срезании кольцевого уплотнения,
будьте осторожны, не повредите шестерню
и клапан в сборе или саму рейку.

Срежьте кольцевое уплотнение, снимите
его с шестерни и клапана в сборе или с рейки.

<<A>> СНЯТИЕ ВЕРХНЕГО
ПОДШИПНИКА/ВЕРХНЕГО САЛЬНИКА

При помощи накидного ключа, снимите
одновременно сальник и шариковый поднипник
с корпуса клапана.

AC209838

MB990607

AC

<Комфорт>

AC103692 AD

MB991621

<Спорт>

ACX01143 AB

ACX01144 AB

ACX01145 AC

Торцевая головка ключа

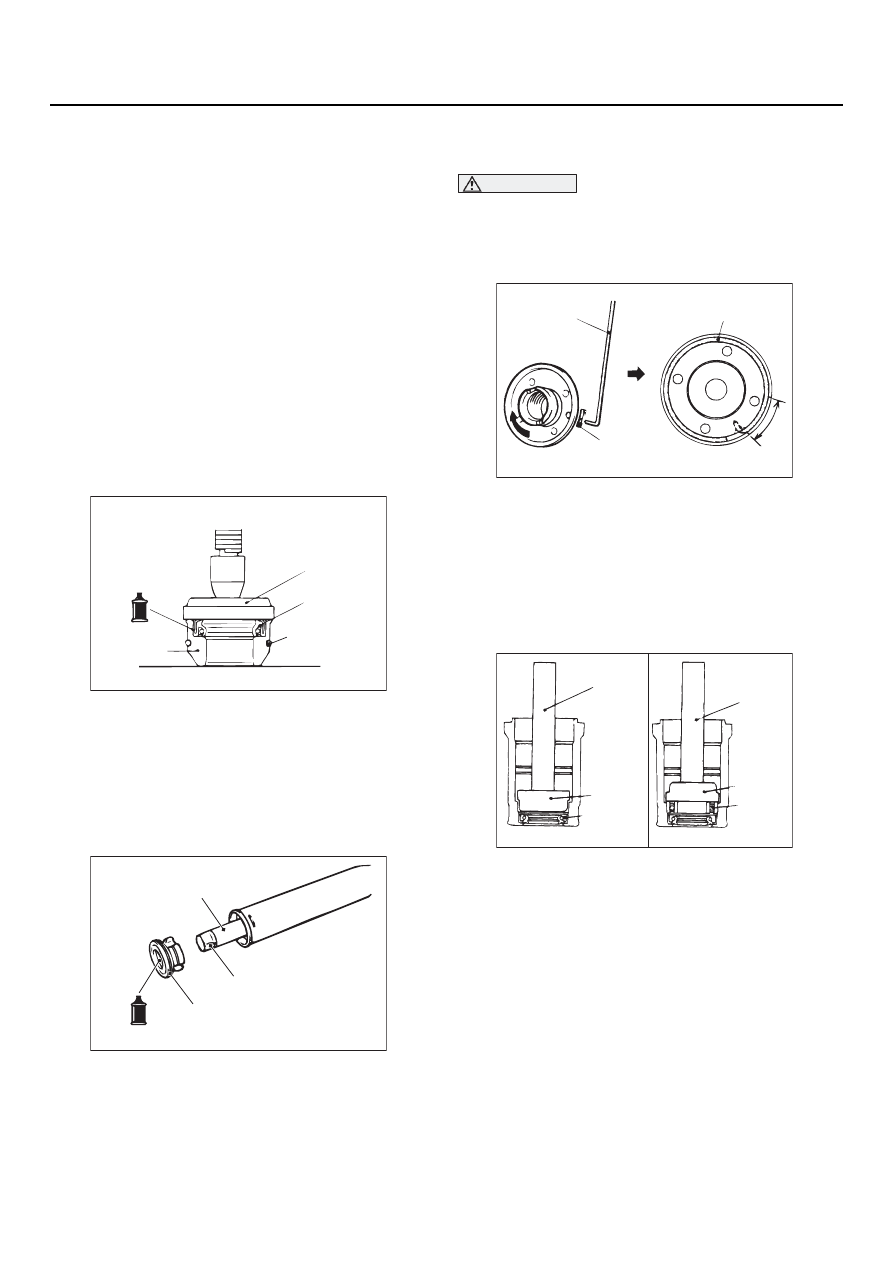

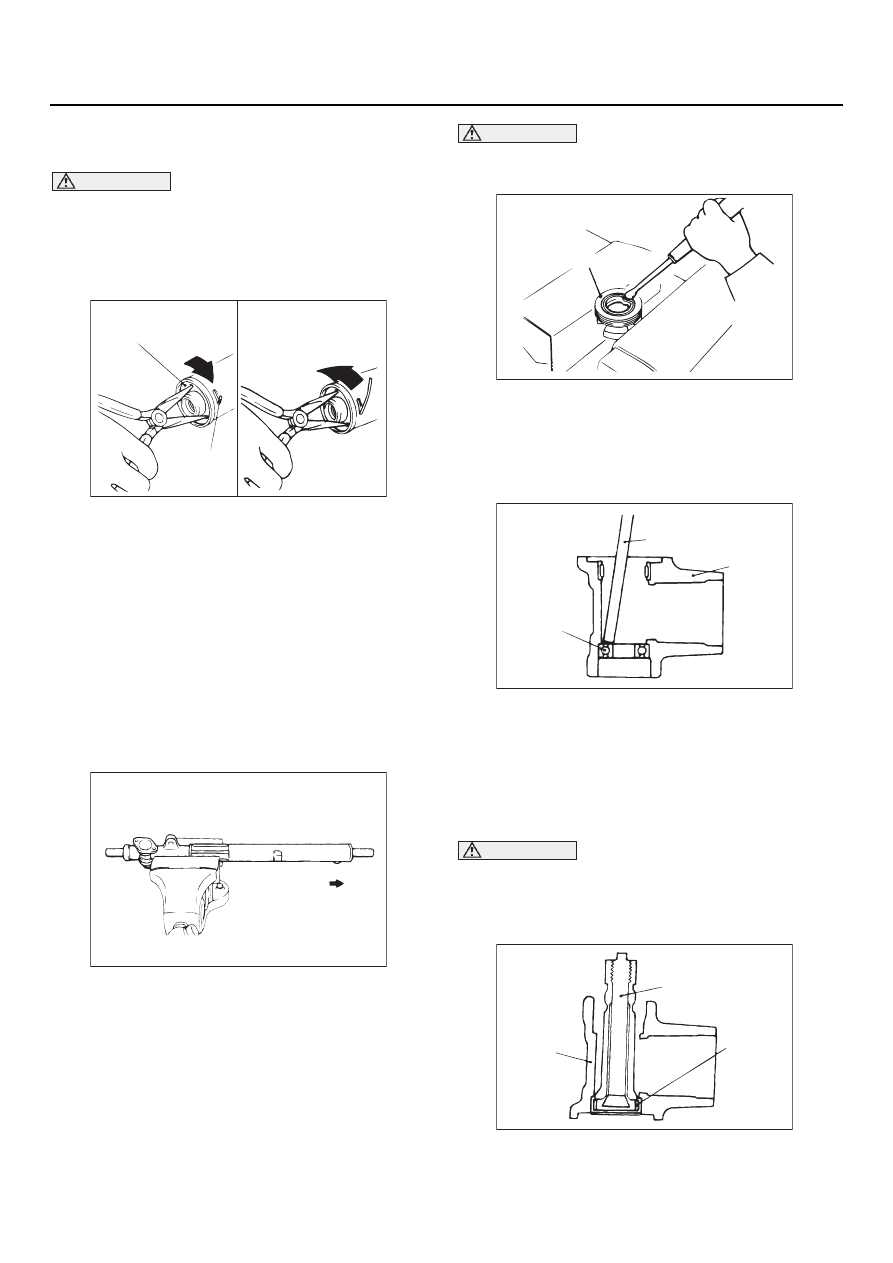

РУЛЕВОЙ МЕХАНИЗМ С ГИДРОУСИЛИТЕЛЕМ И РУЛЕВОЙ ПРИВОД

РУЛЕВОЕ УПРАВЛЕНИЕ С ГИДРОУСИЛИТЕЛЕМ

37

-37

<<A>> СНЯТИЕ СТОПОРНОГО
ПРУЖИННОГО КОЛЬЦА

ВНИМАНИЕ

Если вначале провернуть ограничитель
рейки против часовой стрелки, пружинное
стопорное кольцо попадет в прорезь
корпуса и ограничитель рейки будет дальше
невозможно провернуть.

1. Вращайте ограничитель рейки по часовой

стрелке до тех пор, пока конец пружинного
стопорного кольца на выйдет из паза корпуса
рейки.

2. Теперь, чтобы извлечь полностью пружинное

стопорное кольцо, вращайте ограничитель
рейки против часовой стрелки.

<<B>> СНЯТИЕ ОГРАНИЧИТЕЛЯ
РЕЙКИ / ВТУЛКИ РЕЙКИ / САЛЬНИКА /
КОЛЬЦЕВОЙ ПРОКЛАДКИ / РЕЙКИ
В СБОРЕ

1. Медленно вытяните рейку из корпуса.

Одновременно извлеките ограничитель
рейки и втулку рейки.

ВНИМАНИЕ

Не повредите поверхность посадки
сальника.

2. Немного сомните сальник для облегчения

его извлечения из втулки рейки.

<<G>> СНЯТИЕ НИЖНЕГО
ПОДШИПНИКА

При помощи латунного стержня или
специального инструмента (MB990939)
извлеките нижний подшипник из корпуса
клапана.

<<G>> СНЯТИЕ ИГОЛЬЧАТОГО
ПОДШИПНИКА

ВНИМАНИЕ

Не раздвигайте слишком сильно рабочие
органы специального инструмента, чтобы
не повредить внутреннюю поверхность
корпуса.

При помощи специального инструмента для
снятия игольчатых подшипников (MB991120)
извлеките игольчатый подшипник из корпуса
клапана.

ACX01146 AB

Пружинное

стопорное

кольцо

Ограничитель рейки

ACX01147AB

ACX01148AB

Втулка зубчатой рейки

ACX01149

MB990939

Нижний
подшипник

AC

Корпус клапана

ACX01150 AB

Корпус
клапана

MB991120

Игольчатый
подшипник

РУЛЕВОЙ МЕХАНИЗМ С ГИДРОУСИЛИТЕЛЕМ И РУЛЕВОЙ ПРИВОД

РУЛЕВОЕ УПРАВЛЕНИЕ С ГИДРОУСИЛИТЕЛЕМ

37

-38

<<A>> СНЯТИЕ САЛЬНИКА

ВНИМАНИЕ

Будьте осторожны: не повредите
внутреннюю поверхность цилиндра рейки
корпуса рулевого механизма.

При помощи куска трубки или другого подруч

ОПЕРАЦИИ ПО УСТАНОВКЕ ДЕТАЛЕЙ

>>A<< УСТАНОВКА САЛЬНИКА

1. Нанесите небольшое количество рабочей

жидкости для автоматической коробки
ATF DEXRON III или DEXRON II на обе стороны
сальника.

2. При помощи специального инструмента,

запрессуйте сальник внутрь корпуса рейки.

MB991197: Стержень (длинный).

MB991199: Приспособление для установки
сальников <Спорт>.

MB991202: Приспособление для установки
сальников и подшипников <Комфорт>.

>>B<< УСТАНОВКА ИГОЛЬЧАТОГО
ПОДШИПНИКА/НИЖНЕГО
ПОДШИПНИКА

1. Нанесите небольшое количество рабочей

жидкости для автоматической коробки
передачи ATF DEXRON III или DEXRON II на
внутреннюю рабочую поверхность посадки
кодшипника корпуса рулевого механизма.

ВНИМАНИЕ

Запрессовка подшипника производится
под прямым углом. Корпус подшипника
изготовлен из алюминиевого сплава,
поэтому при неправильной запрессовке
(под углом) его легко деформировать.

2. С помощью специального инструмента

(перечисленного ниже) запрессуйте игольча

MB990938: Стержень.

MB991202: Приспособление для установки
сальников и подшипников.

>>С<< УСТАНОВКА РЕЙКИ В СБОРЕ

ВНИМАНИЕ

Не закрывайте вентиляционное отверстие
корпуса рейки пластичной смазкой.

1. Нанесите пластичную смазку из ремком

плекта на зубья рейки.

AC100259

Сальник

Трубка или другой
подручный инструмент

Корпус рулевого механизма

AB

AC100260 AD

MB991197

Сальник

MB991202 <Комфорт>
MB991199 <Спорт>

Корпус рулевого механизма

ACX01153

Игольчатый
подшипник

MB990938

MB991202

MB991202

Нижний
подшипни

AE

MB990938

ACX01154 AB

Сальник и кольцевая
уплотнительная прокладка

Вентиляционное отверстие

ACX01155

MB991212 <Комфорт>
MB991213 <Спорт>

AG

Сальник

РУЛЕВОЙ МЕХАНИЗМ С ГИДРОУСИЛИТЕЛЕМ И РУЛЕВОЙ ПРИВОД

РУЛЕВОЕ УПРАВЛЕНИЕ С ГИДРОУСИЛИТЕЛЕМ

37

-39

2. Закройте зону зубьев рейки специальным

защитным устройством.

MB991212: Защитное приспособление
для сальника <Комфорт>.

MB991213: Защитное приспособление
для сальника <Спорт>.

3. Нанесите небольшое количество рабочей

жидкости для автоматической коробки
передачи ATF DEXRON III или DEXRON II на
наружную рабочую поверхность уплотни

4. Совместите центр сальника с рейкой

для предотвращения соскальзывания
браслетной пружины сальника. Медленно
вставьте рейку со стороны цилиндра.

>>A<< УСТАНОВКА
САЛЬНИКА/ВТУЛКИ РЕЙКИ



1. Нанесите небольшое количество рабочей

жидкости для автоматической коробки
ATF DEXRON III или DEXRON II на наружную
поверхность сальника. При помощи
специального инструмента (MB990927),
запрессуйте сальник

2. Нанесите небольшое количество рабочей

жидкости для автоматической коробки
ATF DEXRON III или DEXRON II на внутреннюю
поверхность сальника и кольцевую
прокладку.

3. Обмотайте конец рейки изолентой, и насоди

те втулку рейки на саму рейку.

>>A<< УСТАНОВКА СТОПОРНОГО
ПРУЖИННОГО КОЛЬЦА

ВНИМАНИЕ

Вставьте пружинное стопорное кольцо
в отверстие ограничителя рейки провора4
чиванием по часовой стрелке самого
ограничителя рейки.

Вставьте пружинное стопорное кольцо в отверс

>>A<< УСТАНОВКА ВЕРХНЕГО
САЛЬНИКА/ВЕРХНЕГО ПОДШИПНИКА

Нанесите небольшое количество рабочей
жидкости для автоматической коробки
ATF DEXRON III или DEXRON II на наружную
поверхность верхнего сальника/верхнего
подшипника. При помощи специального
инструмента, запрессуйте верхний сальник /
верхний подшипник внутрь корпуса клапана.

MB990938: Стержень.

MB991203: Приспособление для установки
сальников и подшипников.

ACX01156AE

Сальник

MB990927

Втулка
зубчатой
рейки

Кольцевая
уплотнительная
прокладка

AC100261AC

Зубчатая рейка

Изолента

Втулка зубчатой рейки

ACX01158

Стопорное
пружинное
кольцо

Прорезь

AB

Стопорное
пружинное
кольцо

Прорезь

ACX01159 AC

MB990938

MB991203

Сальник

MB991203

Подшипник

MB990938
