Mitsubishi Lancer / Lancer Wagon. Руководство - часть 496

ДИСКОВЫЙ ТОРМОЗНОЙ МЕХАНИЗМ ПЕРЕДНЕГО КОЛЕСА В СБОРЕ

ОСНОВНАЯ ТОРМОЗНАЯ СИСТЕМА

35A

-19

ДИСКОВЫЙ ТОРМОЗНОЙ МЕХАНИЗМ ПЕРЕДНЕГО

КОЛЕСА В СБОРЕ

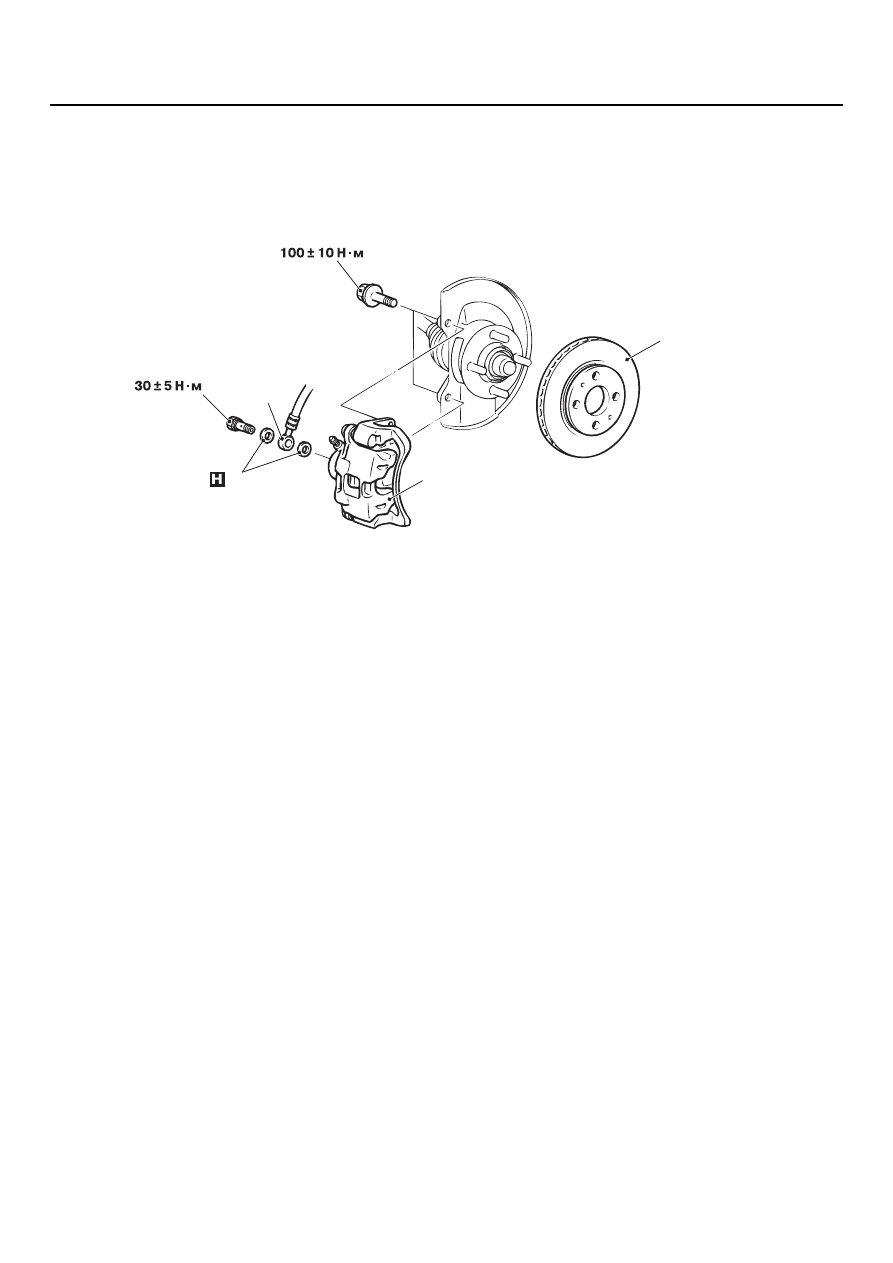

СНЯТИЕ И УСТАНОВКА

M1351006000407

AC006240 AC

2

1

3

4

Последовательность снятия
деталей

•

Слив тормозной жидкости.

1.

Соединение тормозного шланга.

2.

Прокладка подводящей линии
гидропривода.

3.

Тормозной механизм переднего
колеса в сборе.

4.

Диск тормозного механизма
переднего колеса.

Последовательность установки
деталей

4. Диск тормозного механизма

переднего колеса.

>>A<<

3. Тормозной механизм переднего

колеса в сборе.

2. Прокладка подводящей линии

гидропривода.

1. Соединение тормозного шланга.

•

Заполнение системы тормозной
жидкостью и удаление воздуха
из системы (См.

CTP.35A-7

).

>>B<<

•

Проверка тянущего усилия
дискового тормоза.

ДИСКОВЫЙ ТОРМОЗНОЙ МЕХАНИЗМ ПЕРЕДНЕГО КОЛЕСА В СБОРЕ

ОСНОВНАЯ ТОРМОЗНАЯ СИСТЕМА

35A

-20

ОПЕРАЦИИ ПО УСТАНОВКЕ ДЕТАЛЕЙ

>>A<< УСТАНОВКА АМОРТИЗАТОРА
В СБОРЕ

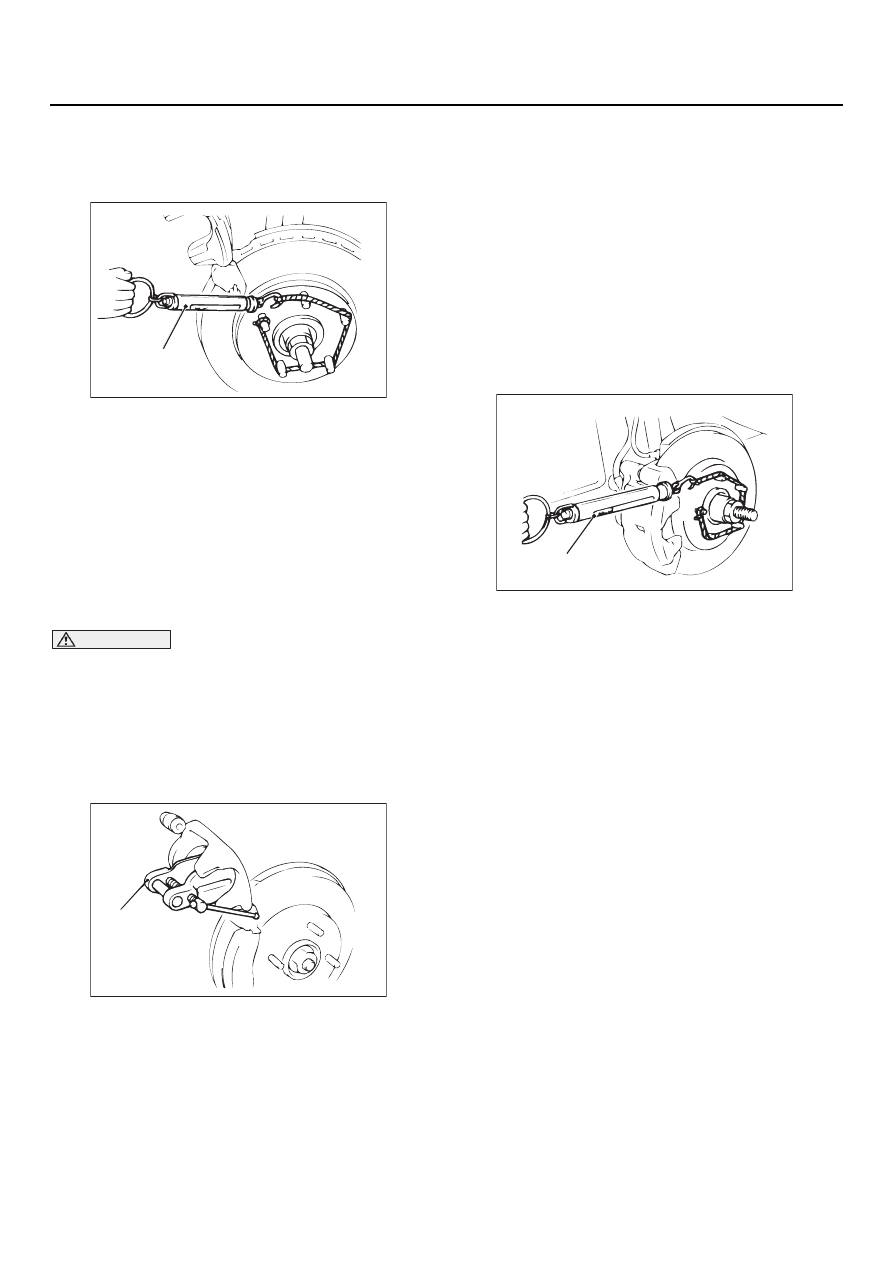

1. Для того чтобы измерить тянговое усилие

тормоза после установки новых тормозных
колодок, следующим образом измерьте
сопротивление вращению ступицы при
снятых колодках.
(1) Для измерения момента проворачивания

ступицы колеса в направлении движения
вперед используется пружинный
динамометр.

(2) Запишите измеренный момент при снятых

тормозных колодках.

ВНИМАНИЕ

Не допускайте попадания масла, смазки
и др. на трущиеся поверхности деталей
колесного тормозного механизма.

2. После установки суппорта тормозного

механизма на место, установите фиксаторы
тормозных колодок и сами колодки
в посадочные места.

3. Очистите поршень и установите его

в цилиндр при помощи специального
инструментаQрасширителя (МВ990520).

4. Будьте внимательны: не защемите защитный

чехол поршня при установке на место
суппорта и пальца направляющего болта.

>>B<< ПРОВЕРКА ВЕЛИЧИНЫ
ТЯНУЩЕГО УСИЛИЯ ТОРМОЗНОГО
МЕХАНИЗМА

1. Проверку величины тягового усилия

тормозного механизма производите
следующим образом.
(1) Запустите двигатель и удерживайте

педаль тормоза в течение 5 секунд.
(Усилие нажатия на педаль тормоза:
составляет примерно 200 Н)

(2) Заглушите двигатель.
(3) Проверните диск тормозного механизма

вперед 10 раз.

(4) Для измерения момента проворачивания

ступицы колеса с установленными
тормозными колодками в направлении
движения вперед используется
пружинный динамометр.

(5) Подсчитайте величину тягового усилия

тормоза [разность между усилием
проворачивания ступицы с установленQ
ными тормозными колодками и моментом
со снятыми тормозными колодками].

Номинальное значение: не более 68 Н

2. Если тяговое усилие тормоза превосходит

номинальную величину, извлеките поршень
из тормозного механизма и очистите этот
узел. Проверьте состояние поршня на налиQ
чие следов коррозии или износа уплотнений
прошня, проверьте условия свободного
скольжения стопорного и направляющего
пальцев.

ПРОВЕРКА

M1351006100288

ПРОВЕРКА СОСТОЯНИЯ
ТОРМОЗНОГО ДИСКА

Износ диска (См.

CTP.35A-10

).

Биение тормозного диска (См.

CTP.35A-10

).

AC000906 AF

Пружинный
динамометр

AC002027

MB990520

AB

AC000908

Пружинный
динамометр

AE

ДИСКОВЫЙ ТОРМОЗНОЙ МЕХАНИЗМ ПЕРЕДНЕГО КОЛЕСА В СБОРЕ

ОСНОВНАЯ ТОРМОЗНАЯ СИСТЕМА

35A

-21

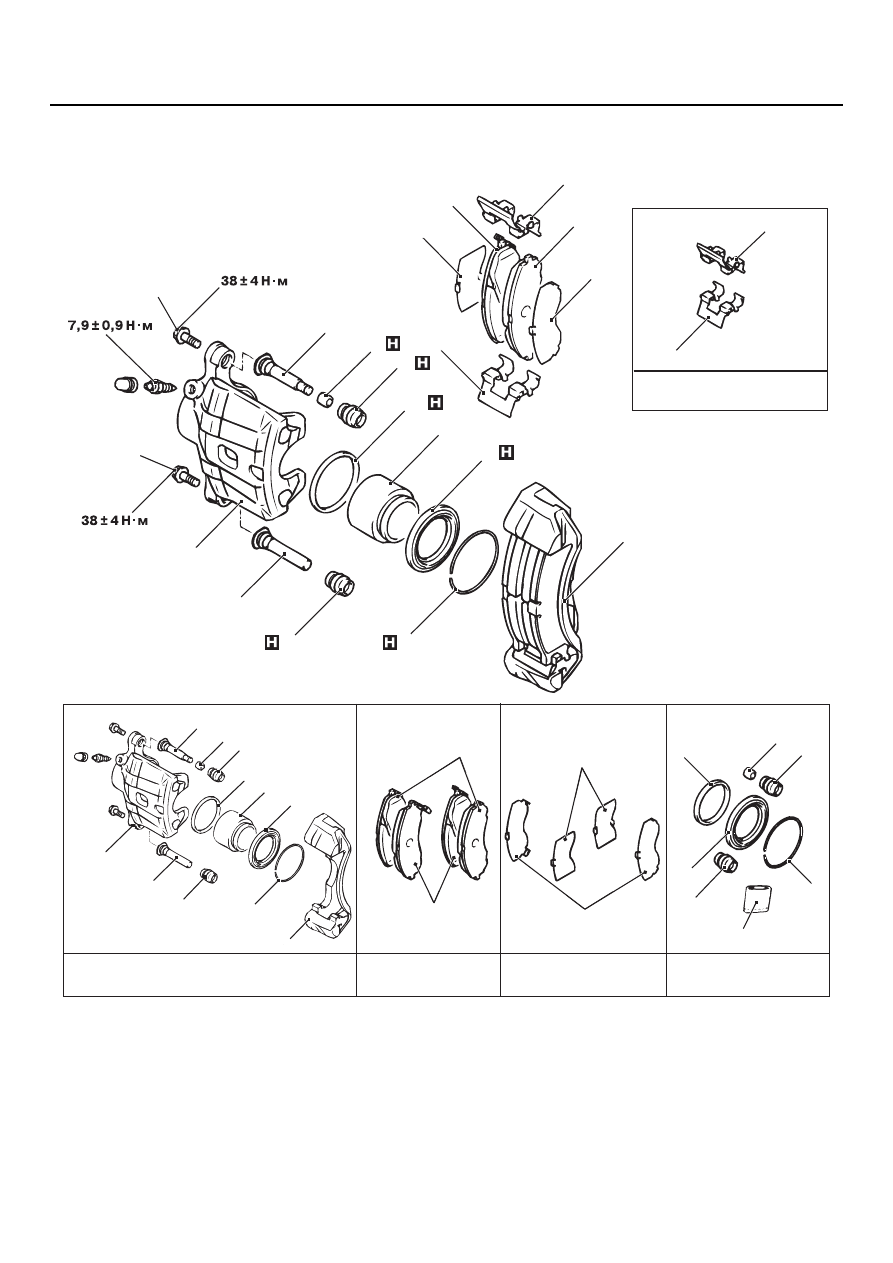

РАЗБОРКА И СБОРКА

M1351006200478

AC201322 AD

Детали суппорта тормозного механизма
передних колес

Тормозные колодки
передних колес

Регулировочные
прокладки передних
тормозных механизмов

Ремкомплект суппорта
переднего тормозного
механизма

Комплект прижимных пружин
тормозных колодок передних
колес

3

6

6

6

7

14

5

2

13

15

5

11

4

10

9

8

16

14

12

16

13

15

16

16

12

10

8

6

7

3

5

6

10

9

8

4

6

7

11

Пластичная смазка

1

1

2

Последовательность снятия
деталей

1.

Болт крепления тормозного
механизм переднего колеса.

2.

Опора суппорта тормозного
механизма переднего колеса
(включая тормозную колодку,
прижимную пружину, и регулироQ
вочные прокладки).

3.

Стопорный палец (тормозного
механизма переднего колеса).

4.

Направляющий палец (тормозного
механизма переднего колеса).

5.

Втулка стопорного пальца
тормозного механизма переднего
колеса в сборе.

6.

Защитный чехол пальцев.

Последовательность снятия
деталей

ДИСКОВЫЙ ТОРМОЗНОЙ МЕХАНИЗМ ПЕРЕДНЕГО КОЛЕСА В СБОРЕ

ОСНОВНАЯ ТОРМОЗНАЯ СИСТЕМА

35A

-22

7.

Кольцо защитного чехла.

<<A>>

8.

Защитный чехол поршня.

<<A>>

9.

Поршень тормозного механизм
переднего колеса.

<<B>

>

10. Уплотнение поршня.
11. Корпус суппорта.
12. Колодки и индикатор износа

в сборе или тормозные колодки
в сборе.

13. Тормозная колодка в сборе.
14. Внутренняя регулировочная

прокладка.

15. Наружная регулировочная

прокладка.

16. Прижимная пружина тормозных

колодок.

Последовательность снятия
деталей
