АМОРТИЗАТОР В СБОРЕ

ЗАДНЯЯ ПОДВЕСКА

34

-17

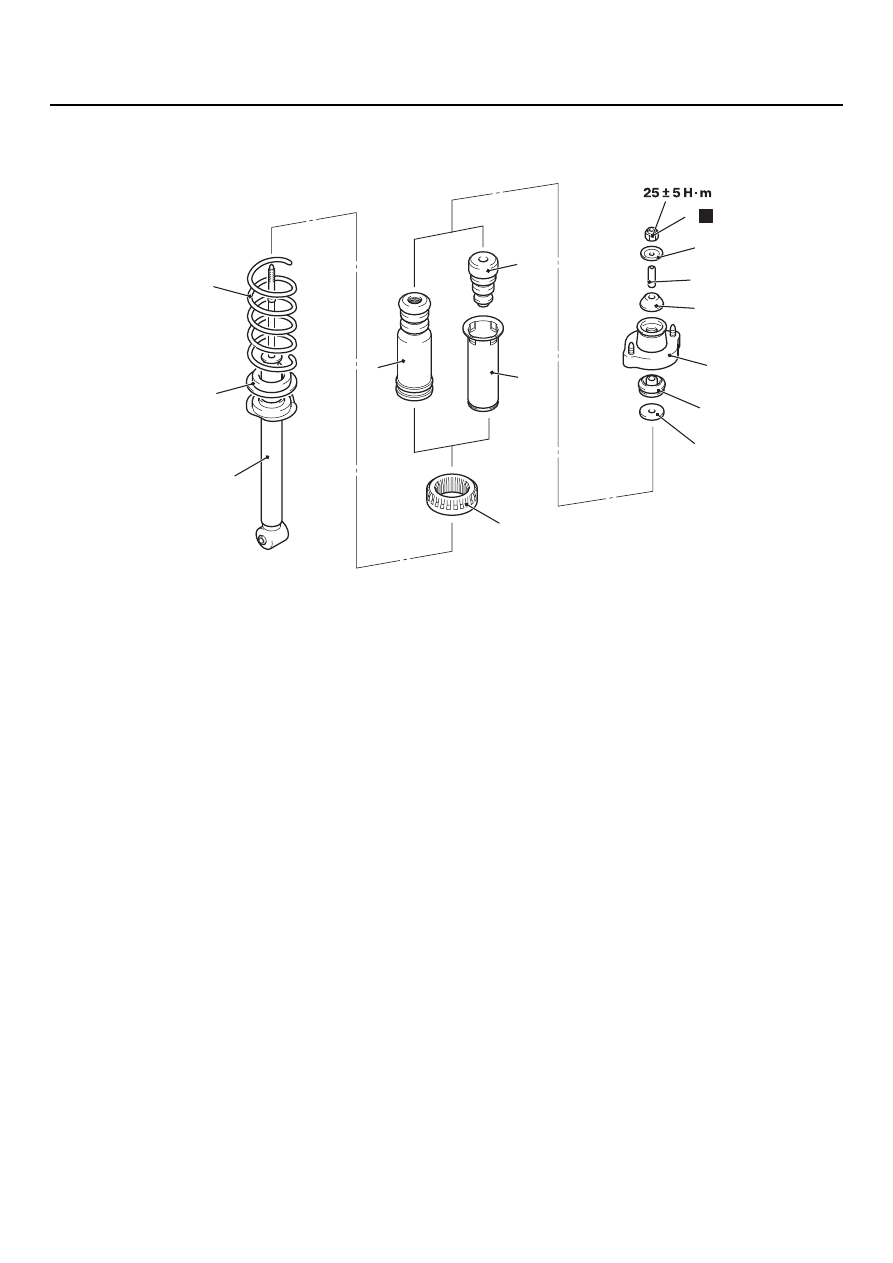

РАЗБОРКА И СБОРКА

M1341005300222

AC304156 AB

1

2

4

5

3

6

7

8

9

11

13

12

10

8

Автомобили
с кузовом
"Универсал"
(Комфорт)

Автомобили
с кузовом
"Седан",
"Универсал"
(Спорт)

H

Последовательность снятия
деталей

<<A>> >>Е<<

1.

Гайка пружины задней подвески
(самоконтрящаяся гайка).

2.

Шайба пружины задней подвески.

3.

Втулка пружины задней подвески.

4.

Трубка втулки пружины задней
подвески.

>>D<<

5.

Верхняя опора заднего
амортизатора.

6.

Втулка пружины задней подвески.

7.

Пластина демпфера пружины
задней подвески.

8.

Демпфер заднего амортизатора.

9.

Чехол заднего амортизатора
<Универсал (Комфорт)>.

>>C<<

10. Верхняя подушка пружины задней

подвески.

>>B<<

11. Цилиндрическая пружина задней

подвески.

>>A<<

12. Нижняя подушка пружины задней

подвески.

<<B>>

13. Амортизатор задней подвески.

Последовательность снятия
деталей

АМОРТИЗАТОР В СБОРЕ

ЗАДНЯЯ ПОДВЕСКА

34

-18

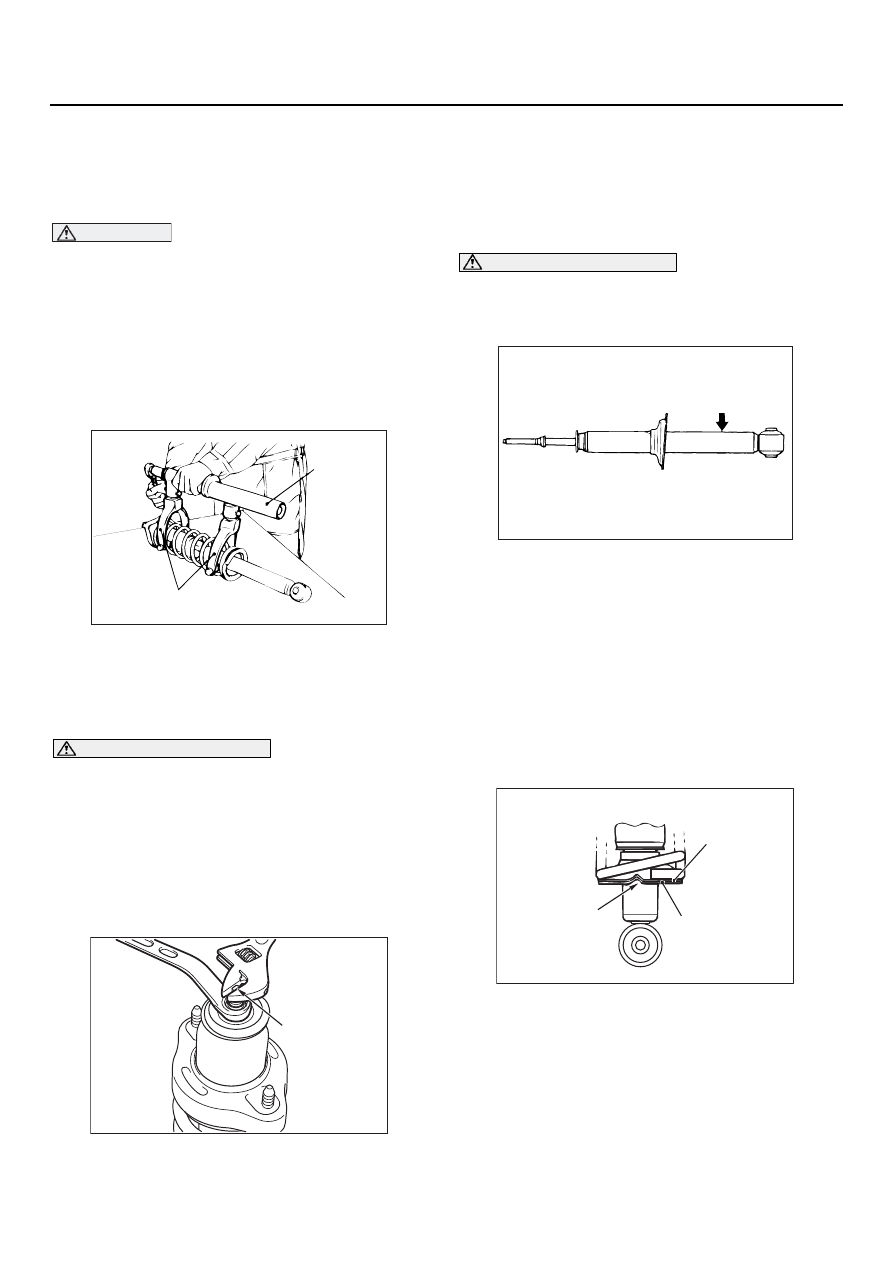

ОПЕРАЦИИ ПО СНЯТИЮ ДЕТАЛЕЙ

<<A>> ОТВОРАЧИВАНИЕ ГАЙКИ
ПРУЖИНЫ ЗАДНЕЙ ПОДВЕСКИ
(САМОКОНТРЯЩАЯСЯ ГАЙКА)

ВНИМАНИЕ

•

Закрепив пружину подвески, установите
ровно специальный инструмент
(MB991239), так чтобы его максимальная
длина соответствовала длине пружины.

•

Использование ударного ключа для
закручивания болта приспособления
для сжатия пружины (MB991237)
не допускается. Специальный
инструмент сломается.

1. Для сжатия пружины подвески используйте

следующий специальный инструмент.

•

MB991237: Устройство для сжатия пружины

•

MB991239: Набор рычагов

ПРЕДУПРЕЖДЕНИЕ

Применение ударного ключа для
отворачивания гайки пружины задней
подвески (самоконтрящуюся гайку)
не допускается. Вибрация, исходящая
от ударного ключа, вызывает соскаль'
зывание специального инструмента
(MB991237 и MB991239), что приводит
к травме.

2. Удерживая от проворачивания шток поршня,

отверните гайку пружины задней подвески
(самоконтрящуюся гайку).

<<B>> УТИЛИЗАЦИЯ АМОРТИЗАТОРА
ЗАДНЕЙ ПОДВЕСКИ

ПРЕДУПРЕЖДЕНИЕ

Одевайте защитные очки для защиты
глаз от летящей металлической
стружки.

Перед сдачей в утиль, из телескопической
стойки должен быть удален газ. Уложите телеJ
скопическую стойку горизонтально и выдвиньте
шток стойки. Просверлите отверстие диаметJ
ром около 3 мм в месте, показанном на рисунке
и выпустите газ из стойки.

ОПЕРАЦИИ ПО УСТАНОВКЕ ДЕТАЛЕЙ

>>A<< УСТАНОВКА НИЖНЕЙ
ОПОРНОЙ ЧАШКИ ПРУЖИНЫ ЗАДНЕЙ
ПОДВЕСКИ

Совместите ступенчатую часть нижней подушки
со ступенчатой частью нижней опорной чашки
пружины амортизатора и установите на место
нижнюю подушку пружины.

AC001070

MB991237

MB991239

AB

AC102268 AC

Шток поршня
амортизатора

AC102270 AC

AC304800AB

Нижняя подушка
пружины
амортизатора

Ступенчатая часть

Чашка пружины

АМОРТИЗАТОР В СБОРЕ

ЗАДНЯЯ ПОДВЕСКА

34

-19

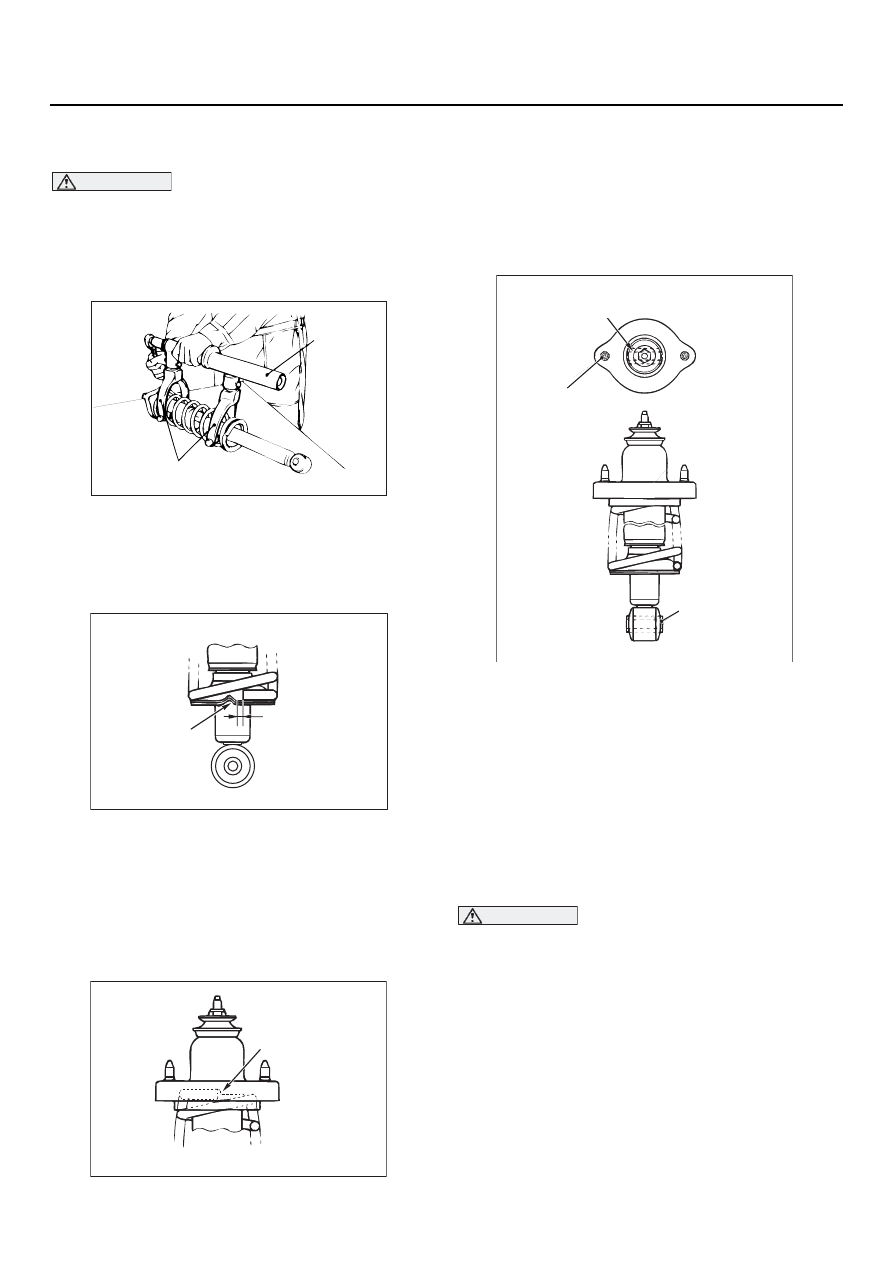

>>B<< УСТАНОВКА ПРУЖИНЫ
ЗАДНЕЙ ПОДВЕСКИ

ВНИМАНИЕ

Использование ударного ключа для
закручивания болта приспособления
для сжатия пружины (MB991237)
не допускается. Специальный инструмент
сломается.

1. При помощи специального инструмента

сожмите пружину и установите ее на нижнюю
подушку пружины задней подвески.

•

MB991237: Устройство для сжатия пружины

•

MB991239: Набор рычагов

2. Нижняя часть пружины задней подвески

должна быть расположена так, как показано
на рисунке.

>>С<< УСТАНОВКА ВЕРХНЕЙ
ОПОРНОЙ ЧАШКИ ПРУЖИНЫ ЗАДНЕЙ
ПОДВЕСКИ

Совместите ступенчатую часть верхней
подушки с верхней частью пружины
амортизатора и установите на место верхнюю
подушку пружины.

>>D<< УСТАНОВКА ВЕРХНЕЙ ОПОРЫ
ЗАДНЕГО АМОРТИЗАТОРА

Установите верхнюю опору заднего
амортизатора так, чтобы ось внутренней трубки
нижней втулки амортизатора находилась
на линии между болтами крепления опоры
при взгляде на узел прямо сверху.

>>Е<< НАВОРАЧИВАНИЕ ГАЙКИ
ПРУЖИНЫ ЗАДНЕЙ ПОДВЕСКИ
(САМОКОНТРЯЩЕЙСЯ ГАЙКИ)

1. Неполностью затяните гайку пружины задней

подвески (самоконтрящуюся гайку)

ВНИМАНИЕ

Применение ударного ключа для
заворачивания гайки (самоконтрящейся
гайки) пружины задней подвески
не допускается, в противном случае
самоконтрящаяся гайка будет повреждена.

2. Снимите специальный инструмент

(MB991237, MB991239), и окончательно
затяните гайку пружины задней подвески
(самоконтрящуюся гайку ) моментом
25

±

 5 Н

⋅

м.

AC001070

MB991237

MB991239

AB

AC304800 AC

Не более 10 мм

Ступенчатая часть

AC304801 AC

Ступенчатая часть
верхней чашки пружины
амортизатора

AC304802

Болт крепления опоры
заднего амортизатора

AB

Внутренняя трубка
нижней втулки
амортизатора

Внутренняя трубка нижней
втулки амортизатора

ШТАНГА СТАБИЛИЗАТОРА ПОПЕРЕЧНОЙ УСТОЙЧИВОСТИ

ЗАДНЯЯ ПОДВЕСКА

34

-20

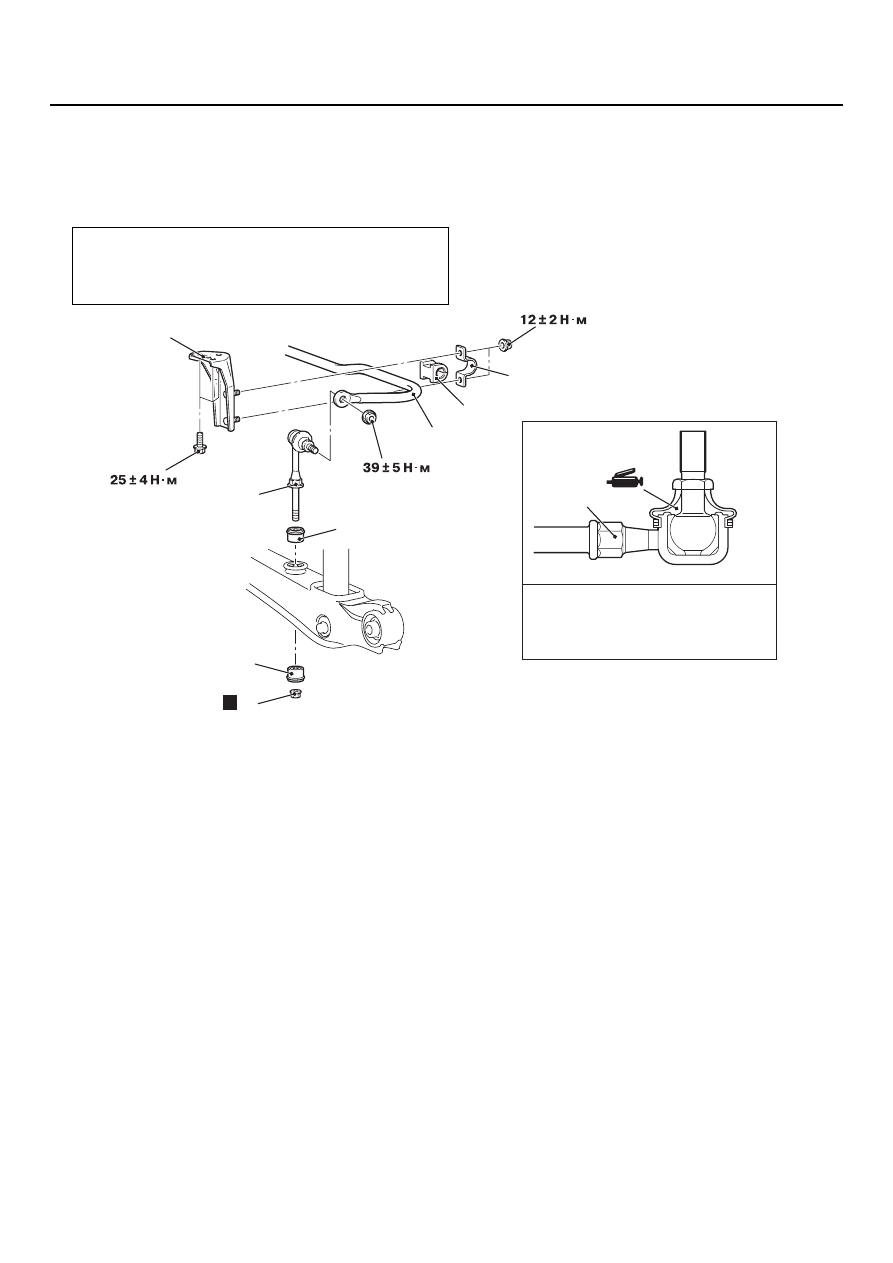

ШТАНГА СТАБИЛИЗАТОРА ПОПЕРЕЧНОЙ

УСТОЙЧИВОСТИ

СНЯТИЕ И УСТАНОВКА

M1341003000258

Дополнительные операции после установки

•

Обожмите пальцами защитный чехол шарового
шарнира, чтобы убедиться в отсутствии на нем
трещин или повреждений.

AC304232

AC107102

AB

4

5

6

7

Рекомендуемая пластичная смазка:
Пластичная многофункциональная
смазка SAE J310, NLGI №2
или равноценная по качеству

2

2

3

1

H

3

Последовательность снятия
деталей

>>B<<

1.

Самоконтрящаяся гайка.

2.

Резиновая втулка стабилизатора
поперечной устойчивости.

3.

Стойка стабилизатора.

>>A<<

4.

Хомут.

>>A<<

5.

Втулка.

>>A<<

6.

Штанга стабилизатора
поперечной устойчивости.

7.

Кронштейн штанги стабилизатора
поперечной устойчивости.

Последовательность снятия
деталей
