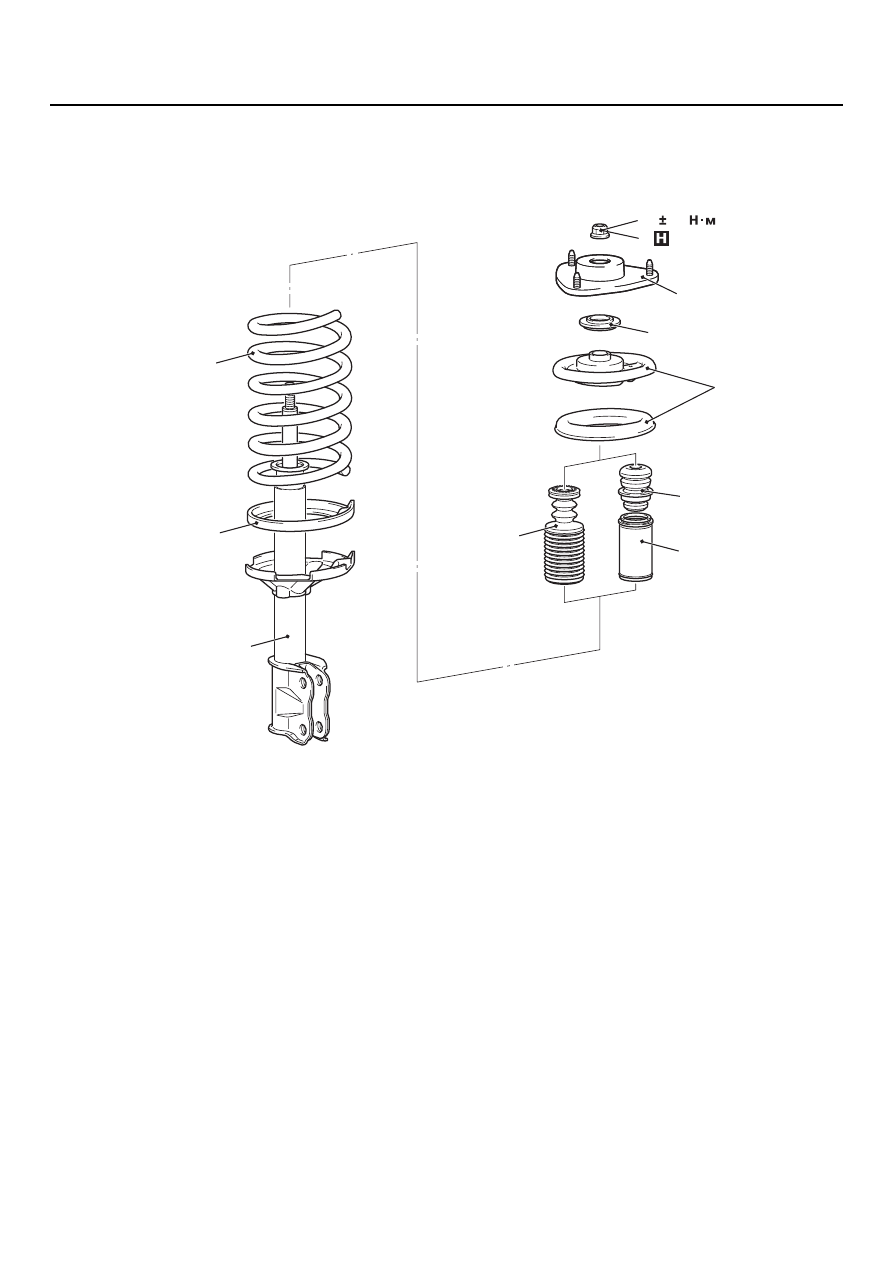

ТЕЛЕСКОПИЧЕСКАЯ СТОЙКА В СБОРЕ

ПЕРЕДНЯЯ ПОДВЕСКА

33

-9

РАЗБОРКА И СБОРКА

M1332001300329

AC300065

10

60

1

2

3

4

5

7

6

8

9

10

<Спорт>

<Комфорт>

Последовательность снятия
деталей

<<A>> >>B<<

1.

Гайка телескопической стойки
(самоконтрящаяся гайка).

2.

Корпус верхней опоры.

3.

Подшипник верхней опоры.

>>A<<

4.

Верхняя опорная чашка.

5.

Демпфер телескопической стойки
<Спорт>.

6.

Корпус телескопической стойки
<Комфорт>.

7.

Демпфер телескопической стойки
<Комфорт>.

8.

Винтовая цилиндрическая пружина.

9.

Нижняя опорная чашка пружины.

<<B>>

10. Телескопическая стойка.

Последовательность снятия
деталей

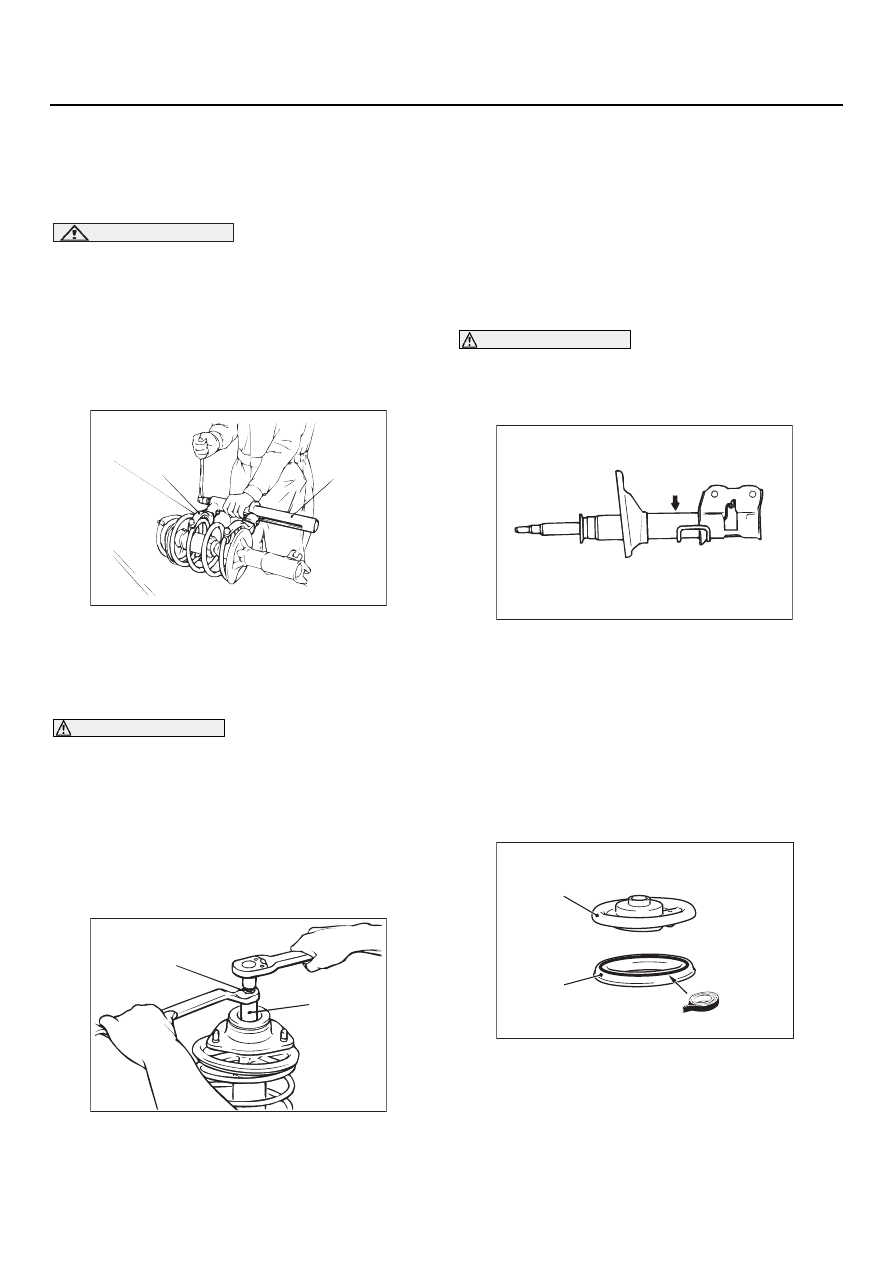

ТЕЛЕСКОПИЧЕСКАЯ СТОЙКА В СБОРЕ

ПЕРЕДНЯЯ ПОДВЕСКА

33

-10

ОПЕРАЦИИ ПО СНЯТИЮ ДЕТАЛЕЙ

<<A>> ОТВОРАЧИВАНИЕ ГАЙКИ
ТЕЛЕСКОПИЧЕСКОЙ СТОЙКИ
(САМОКОНТРЯЩУЮСЯ ГАЙКУ)

ВНИМАНИЕ

•

Установите ровно специальный
инструмент (MB991238), чтобы его
максимальная длина соответствовала
длине пружины.

•

Использование ударного ключа для
сжатия приспособления (MB991237)
не допускается: специальный
инструмент сломается.

1. Для сжатия пружины подвески используйте

следующий специальный инструмент.

•

MB991237: Устройство для сжатия пружины

•

MB991238: Набор рычагов

ПРЕДУПРЕЖДЕНИЕ

Применение ударного ключа для
отворачивания гайки телескопической
стойки (самоконтрящуюся гайку)
не допускается. Вибрация, исходящая
от ударного ключа, вызывает
соскальзывание специального
инструмента (MB991237 и MB991238),
что приводит к травме.

2. Используйте следующий специальный

инструмент для фиксации телескопической
стойки, после чего возможно отворачивание
гайки телескопической стойки
(самоконтрящуюся гайку).

•

MB991681: Ключ.

•

MB991682: Торцевую головку (ключа).

<<B>> УТИЛИЗАЦИЯ
ТЕЛЕСКОПИЧЕСКОЙ СТОЙКИ

ПРЕДУПРЕЖДЕНИЕ

Одевайте защитные очки для защиты
глаз от летящей металлической
стружки.

Перед сдачей в утиль, из телескопической
стойки должен быть удален газ. Уложите телеI
скопическую стойку горизонтально и выдвиньте
шток стойки. Просверлите отверстие диаметI
ром около 3 мм в месте, показанном на рисунке
и выпустите газ из стойки.

ОПЕРАЦИИ ПО УСТАНОВКЕ ДЕТАЛЕЙ

>>A<< УСТАНОВКА ВЕРХНЕЙ
ОПОРНОЙ ЧАШКИ ПРУЖИНЫ

Если верхняя опорная чашка пружины отошла
от подушки стойки, соедините чашку и подушку
при помощи двусторонней клейкой ленты.

AC001085 AB

MB991238

MB991237

AC006091AB

MB991681

MB991682

AC001087

AC304396AB

Верхняя опорная чашка

Подушка стойки

ТЕЛЕСКОПИЧЕСКАЯ СТОЙКА В СБОРЕ

ПЕРЕДНЯЯ ПОДВЕСКА

33

-11

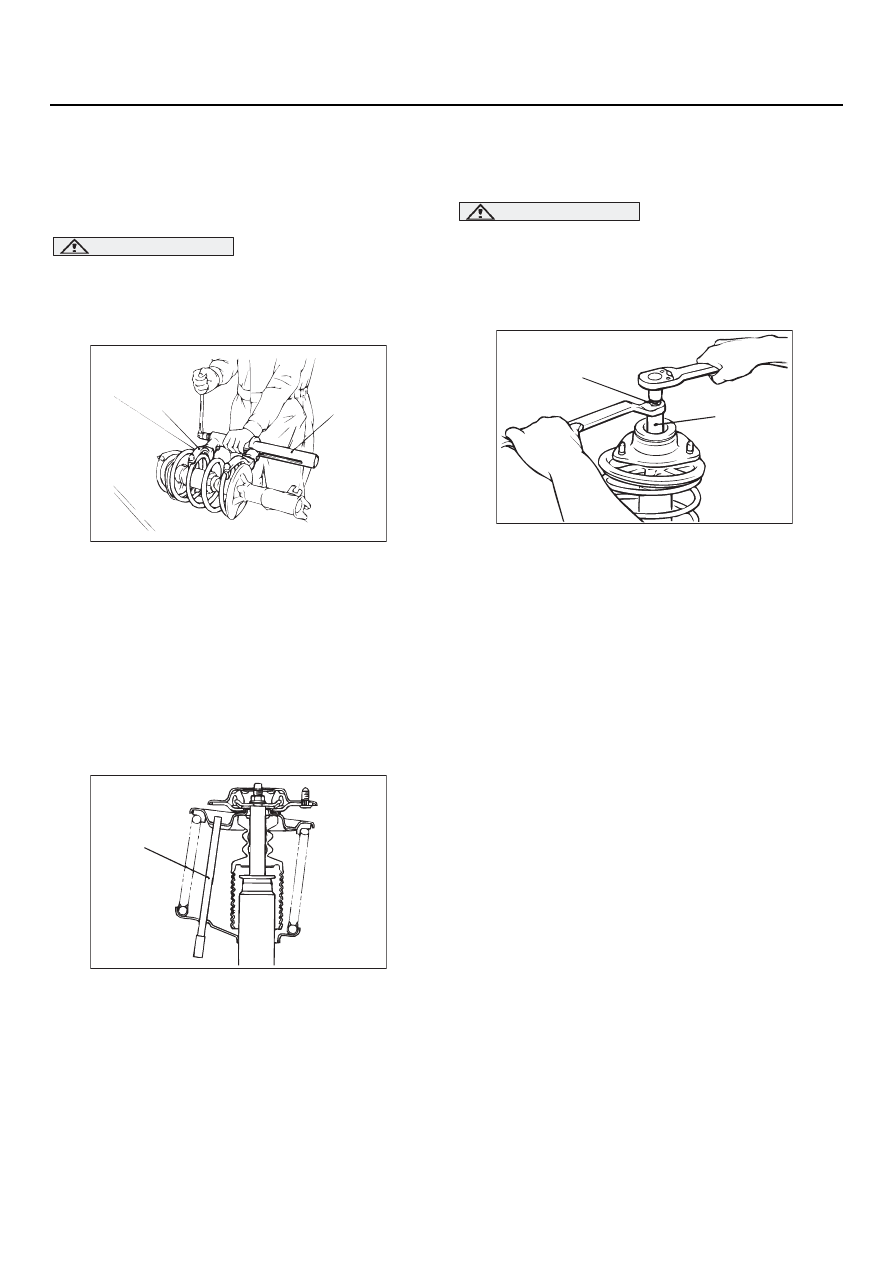

>>A<< УСТАНОВКА
ТЕЛЕСКОПИЧЕСКОЙ СТОЙКИ
(САМОКОНТРЯЩЕЙСЯ ГАЙКИ)

1. Убедитесь в правильной посадке

подшипника.

ВНИМАНИЕ

Использование ударного ключа для сжатия
приспособления (MB991237) не
допускается: специальный инструмент
сломается.

2. Для сжатия пружины подвески используйте

следующий специальный инструмент.

•

MB991237: Устройство для сжатия пружины.

•

MB991238: Набор рычагов.

3. Поскольку на этом этапе пружина сжата

специальным инструментом, временно
затяните гайку стойки (самоконтрящуюся
гайку).

4. Совместите отверстие нижней опорной

чашки с отверстием верхней опорной чашки.

NOTE:

Используйте стержень для облегчения
выполнения этой операции.

5. Совместите нижний конец пружины

с углублением в нижней опорной чашке,
затем снимите специальный инструмент.

ВНИМАНИЕ

Применение ударного ключа для
заворачивания самоконтрящейся гайки
на допускается, в противном случае гайка
стойки (самоконтрящаяся гайка) будет
повреждена.

6. Используя следующий специальный

инструмент, затяните гайку стойки
(самоконтрящуюся гайку) моментом
60

±

 10 Н

⋅

м.

•

MB991681: Ключ.

•

MB991682: Торцевая головка (ключа).

ПРОВЕРКА

M1332001400188

•

Проверьте состояние подшипника
телескопической стойки на наличие износа
или коррозии.

•

Проверьте состояние резиновых деталей
на наличие повреждений или разрушения.

•

Проверьте состояние пружины подвески
на наличие деформации, повреждений или
разрушения.

•

Проверьте состояние телескопической
стойки на наличие деформаций.

AC001085 AB

MB991238

MB991237

AC006091AB

Металлический
стержень

AC006091AB

MB991681

MB991682

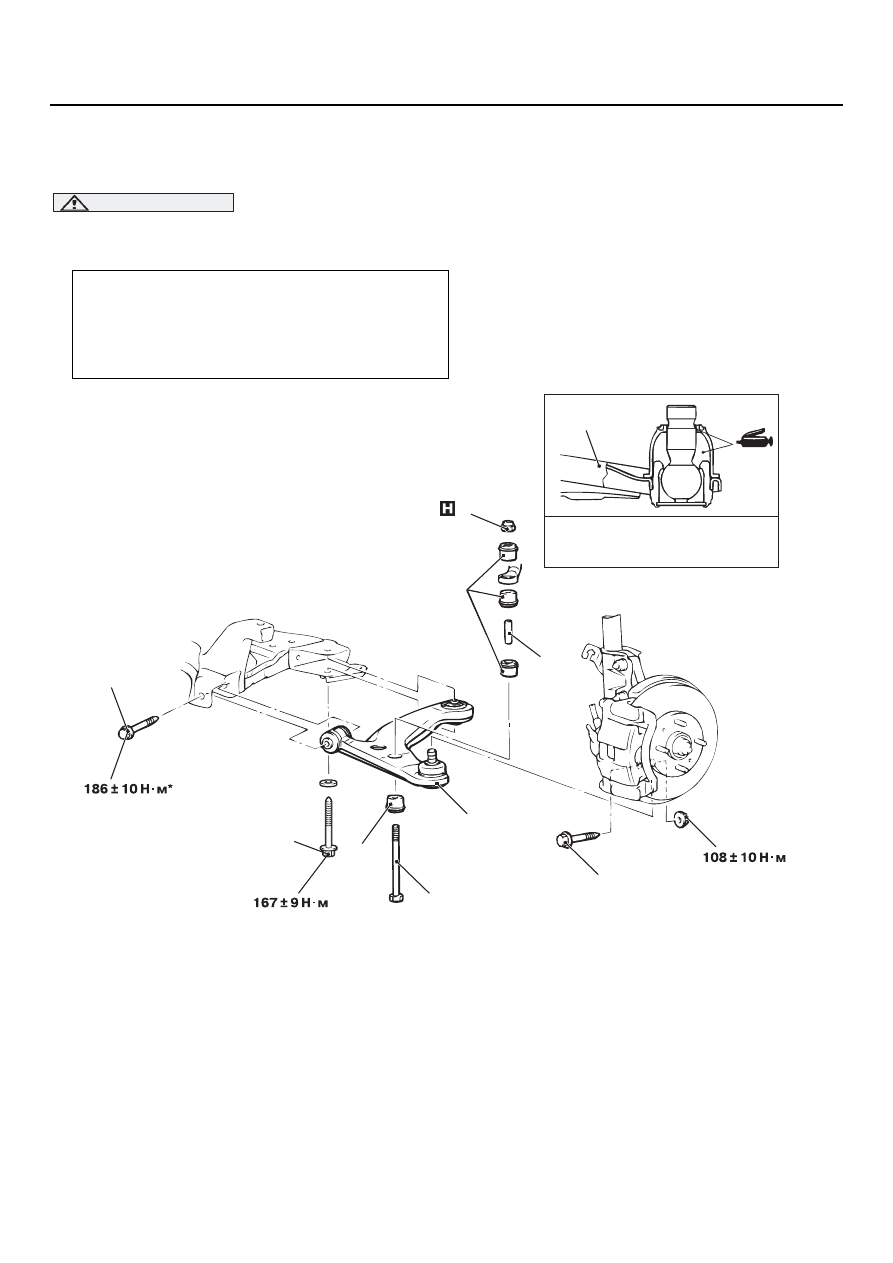

НИЖНИЙ РЫЧАГ ПОДВЕСКИ

ПЕРЕДНЯЯ ПОДВЕСКА

33

-12

НИЖНИЙ РЫЧАГ ПОДВЕСКИ

СНЯТИЕ И УСТАНОВКА

M1332001600331

ВНИМАНИЕ

*

: Обозначает детали, которые должны быть временно затянуты, окончательная их затяжка

производится на ненагруженном автомобиле, стоящем на земле.

Дополнительные операции после установки

•

Проверьте защитный чехол шаровой опоры на
наличие трещин или повреждений, сдавливая
пальцами чехол.

•

Проверка и регулировка углов установки передних
колес (См.

CTP. 33-5

).

AC006097AD

7

1

3

4

5

7

3

6

Рекомендуемая пластичная смазка:
Пластичная смазка SAE J310,
NLGI №2 или равнозначная ей

6

2

Последовательность снятия
деталей

>>A<<

1.

Гайка телескопической стойки
(самоконтрящаяся гайка).

2.

Болт.

3.

Резиновая втулка стабилизатора
поперечной устойчивости.

4.

Втулка.

5.

Болт нижнего рычага подвески.

<<A>>

6.

Болт нижнего рычага подвески.

7.

Нижний рычаг подвески в сборе.

Последовательность снятия
деталей
