ПОИСК НЕИСПРАВНОСТЕЙ

ШИНЫ И КОЛЕСА

31

-6

Прикрепите грузик в 5 г к наружному борту
обода колеса. Проверьте балансировку
колеса. Балансировочный стенд должен
обнаружить 5

±

 2 г дисбаланс от 170 до 190

°



от этого 5Lи граммового грузика.

•

Если дисбаланс в пределах нормы,
калибровка статической балансировки
в порядке. Перейдите к этапу 5 проверки
динамической балансировки.

•

Если дисбаланс превышает норму, балансиL
ровочный стенд нуждается в калибровке.
Свяжитесь с производителем балансироL
вочного стенда в связи с необходимостью
калибровки стенда их представителями.

5. <<Проверка динамической балансировки>>

Прикрепите грузик в 5 г к внутреннему борту
обода под углом 180

°

 по отношению к грузику

в 5 г, который был прикреплен на этапе 4.
Вновь проверьте дисбаланс.
Балансировочный стенд должен обнаружить
5

±

 2 г дисбаланс от 170 до 190

°

 как

от внутреннего, так и от внешнего 5Lи
граммового грузика.

•

Если дисбаланс в пределах нормы, калиL
бровка динамической балансировки
в порядке. Проверка калибровки
балансировочного стенда закончена.

•

Если дисбаланс превышает норму, балансиL
ровочный стенд нуждается в калибровке.
Свяжитесь с производителем балансироL
вочного стенда в связи с необходимостью
калибровки стенда их представителями.

ПОИСК НЕИСПРАВНОСТЕЙ

ШИНЫ И КОЛЕСА

31

-7

БЛОКHСХЕМА ПРОВЕРКИ
КАЛИБРОВКИ БАЛАНСИРОВОЧНОГО
СТЕНДА

AC000040

Балансируемое

колесо.

Проверните колесо

на 1/2 оборота.

Дисбаланс = 5 гс (не более)

Дисбаланс = более 5 гс

Повторите

балансировку колеса.

Проверните колесо

на 1/4 оборота

Дисбаланс = 5 гс (не более)

Дисбаланс = более 5 гс

Проверьте правильность центровки балансируемого колеса.
Проверьте состояние конусов, колец и гайкиLбарашка:
отсутствие загрязнений, повреждений и соответствия
проверяемому колесу.
Предпримите необходимые исправления и вновь повторите
проверку балансировки колеса.

Прикрепите грузик в 5 гс к наружному ободу колеса.
Наблюдается ли дисбаланс колеса в 5 ± 2 гс в диапазоне
угла 170L1900 от грузика весом 5 гс?

ДА

НЕТ

Прикрепите грузик в 5 гс к внутреннему ободу колеса
под углом 180° по отношению к грузику, прикрепленному
к внешнему ободу.
Наблюдается ли дисбаланс колеса в 5 ± 2 гс в диапазоне
угла 170L1900 от грузика весом 5 гс?

ДА

НЕТ

Стенд балансировки колес
калибровки не требует.

Стенд балансировки колес
необходимо калибровать.
Обратитесь к производителю стенда.

ПРОВЕРКА НУЛЕВОЙ
КАЛИБРОВКИ СТЕНДА

ПРОВЕРКА СТАТИЧЕСКОЙ
БАЛАНСИРОВКИ КОЛЕСА

ПРОВЕРКА
ДИНАМИЧЕСКОЙ
БАЛАНСИРОВКИ КОЛЕСА

AB

ТЕХНИЧЕСКИЕ ОПЕРАЦИИ НА АВТОМОБИЛЕ

ШИНЫ И КОЛЕСА

31

-8

ТЕХНИЧЕСКИЕ ОПЕРАЦИИ НА АВТОМОБИЛЕ

ПРОВЕРКА ДАВЛЕНИЯ В ШИНАХ

M1311000900312

NOTE: Значение номинального давления
в шинах обозначено на этикетке на средней
боковой стойке со стороны водителя.

ПРОВЕРКА ИЗНОСА ШИН

M1311001000334

Глубина рисунка протектора шины, мм

Минимум 1,6 мм

Если глубина рисунка протектора шины меньше
допустимого предела, замените шину.

NOTE: Когда глубина рисунка протектора шины
становится менее 1,6 мм, на шине появляется
индикатор износа.

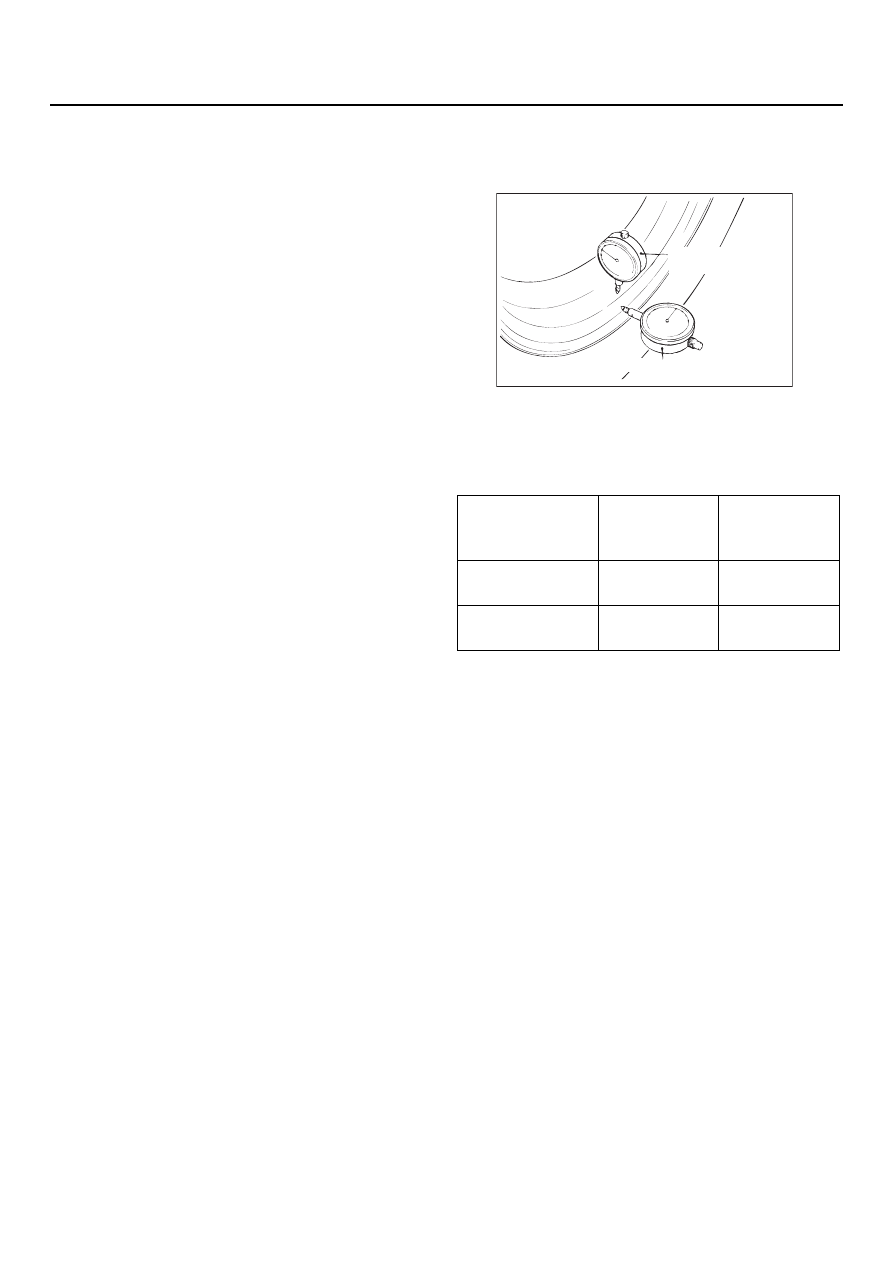

ПРОВЕРКА БИЕНИЯ ШИН

M1311001100353

Поднимите автомобиль так, чтобы его колесо не
касались пола. Медленно вращая рукой колесо,
измерьте с помощью индикатора часового типа
биение колеса.

Предельное значение:

Если величина биения колеса превосходит
предельное значение, замените колесо.

ШИНЫ И КОЛЕСА

ОПЕРАЦИИ ПО УСТАНОВКЕ ДЕТАЛЕЙ

M1311001300294

Затяните гайки крепления колеса номинальным
моментом.

Номинальный момент затяжки:
98

±

 10 Н

⋅

м

Показатель

Стальное
колесо

Колесо из
алюминиеH
вого сплава

Радиальное
биение, мм

1,2

1,0

Боковое
биение, мм

1,2

1,0

ACX00651AB

Радиальное биение
колеса

Боковое (поперечное) биение колеса
