ПРИВОДНОЙ ВАЛ В СБОРЕ

ПЕРЕДНИЙ МОСТ

-25

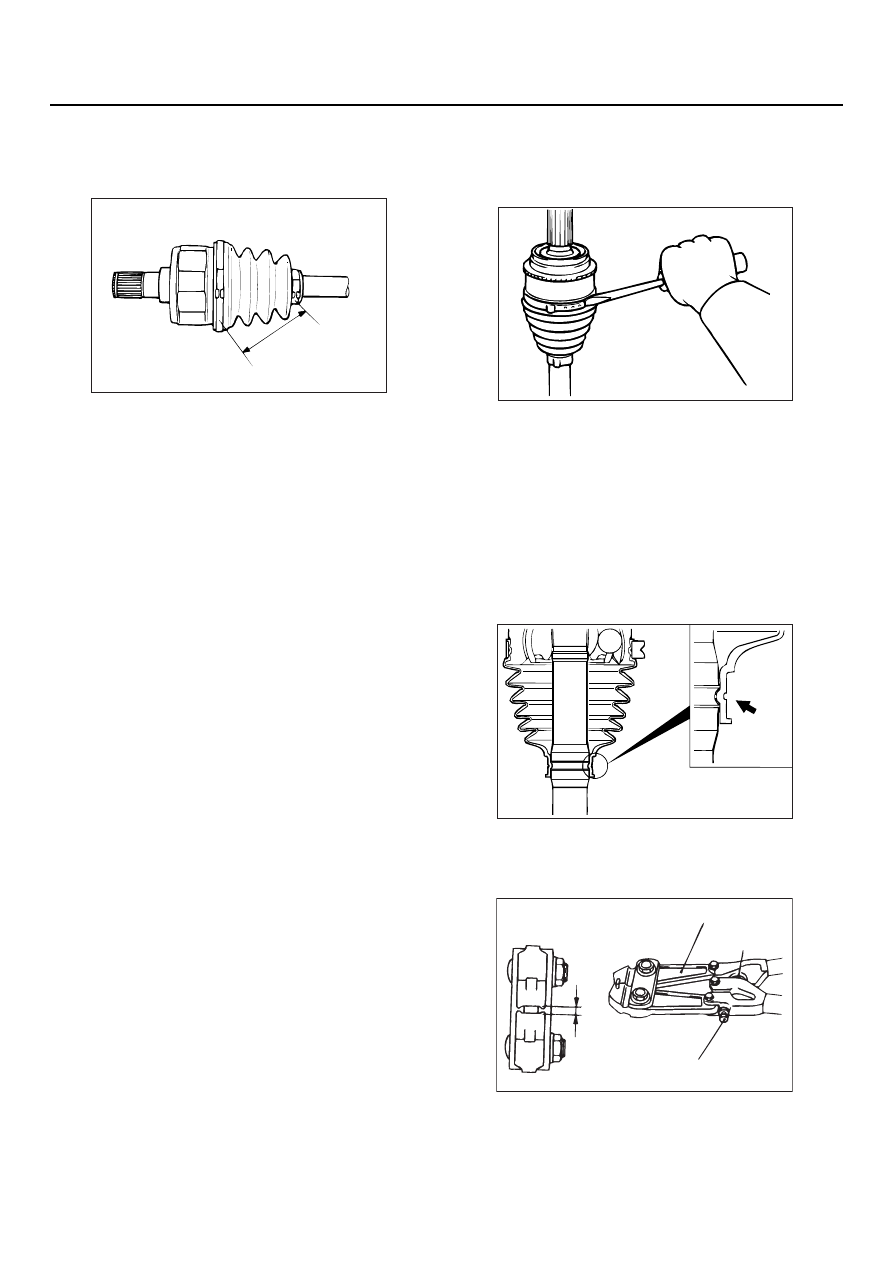

>>D<< УСТАНОВКА МАЛЕНЬКОГО
И БОЛЬШОГО ХОМУТОВ ЗАЩИТНОГО
ЧЕХЛА ВНУТРЕННЕГО ШАРНИРА

Расположите хомуты защитного чехла
внутреннего шарнира на рекомендованном
расстоянии друг от друга, чтобы отрегулировать
количество воздуха внутри чехла. Затем
надежно затяните маленький и большой хомуты.

Требуемое значение (А):

<1,3 LZправый, 1,6 LZАКПZправый>:

3 мм

<1,3 LZлевый, 1,6 LZМКП,

1,6 LZAКПZлевый, 2,0 L>: 90

3 мм

ПРОВЕРКА ТЕХНИЧЕСКОГО
СОСТОЯНИЯ

M1261003800130

•

Проверьте состояние приводного вала,
обратив внимание на повреждения,
изгибную деформацию и наличие коррозии.

•

Проверьте состояние шлицевой поверхности
приводного вала, обратив внимание
на износ и повреждения.

•

Проверьте состояние крестовины в сборе,
обратив внимание на свободу вращения
ролика, наличие следов износа и коррозии.

•

Осмотрите канавку на внутренней стороне
корпуса внутреннего шарнира, обратив
внимание на наличие следов износа
и коррозии.

•

Проверьте состояние динамического
гасителя колебаний, обратив внимание
на повреждения и растрескивание.

•

Проверьте состояние защитного чехла,
обратив внимание на повреждения
и растрескивание.

ЗАМЕНА (ПЛАСТИКОВОГО)
ЗАЩИТНОГО ЧЕХЛА НАРУЖНОГО
ШАРНИРА БРИФИЛДА

M1261005200361

1. Снимите маленький и большой хомуты

защитного чехла.

NOTE: Хомуты защитного чехла не подлежат
повторному использованию.

2. Замените защитный чехол наружного

шарнира.

3. Оберните шлицевую поверхность вала

пластиковой лентой и установите защитный
чехол наружного шарнира и (маленький)
хомут защитного чехла.

4. Совместите канавки, расположенные

на узкой стороне защитного чехла
и на приводном валу.

5. Поверните регулировочный болт на

специальном инструменте (MB991561) таким
образом, чтобы обеспечить требуемое
значение размера W.

AC102657

AC102658

AC102659

AC102660

MB991561

Ограничитель

Регулировочный болт

ПРИВОДНОЙ ВАЛ В СБОРЕ

ПЕРЕДНИЙ МОСТ

-26

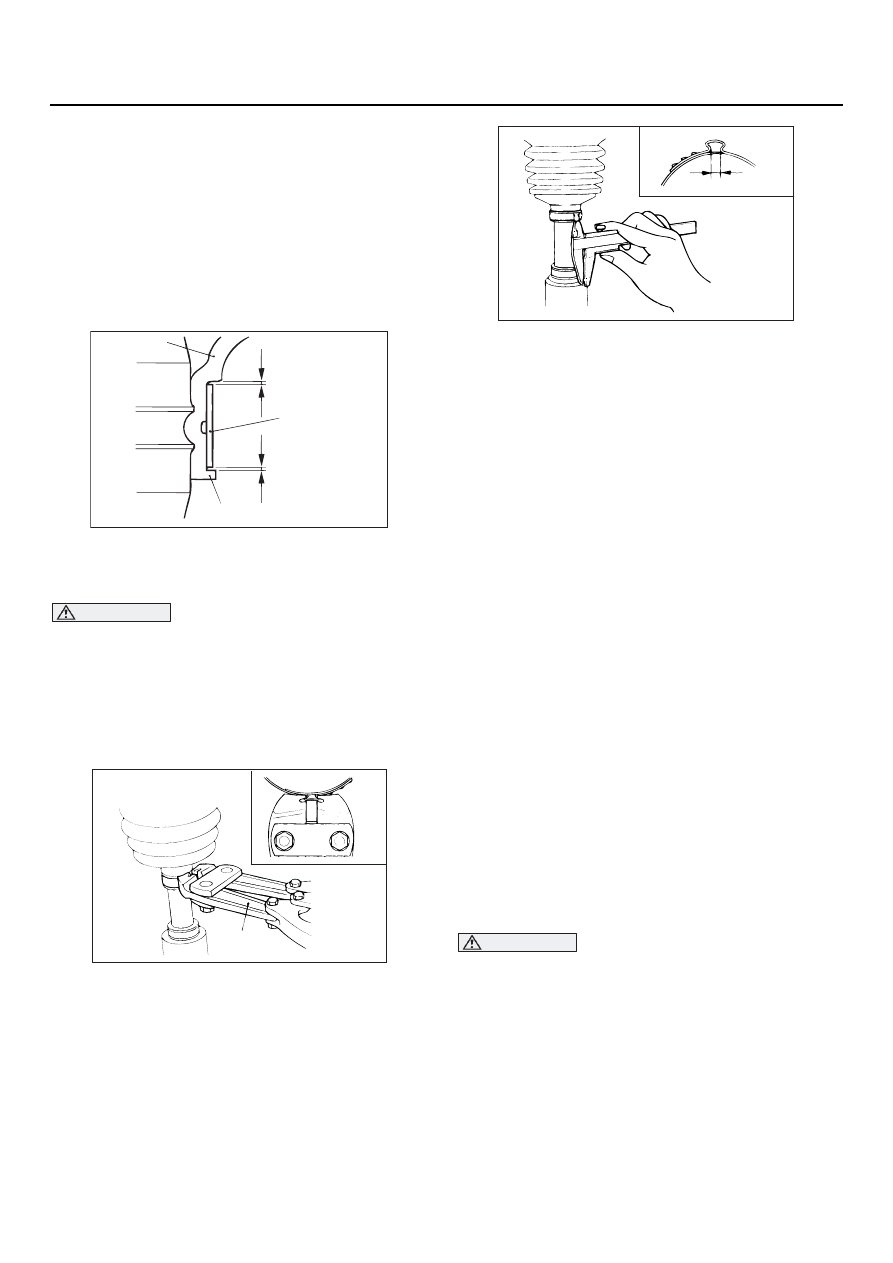

Требуемое значение (W): 2,9 мм

<Если величина зазора превышает

2,9 мм>, заверните болт.

<Если величина зазора меньше 2,9 мм>,

отверните болт.

NOTE: При каждом полном обороте
регулировочного болта размер W изменяется
приблизительно на 0,7 мм.

NOTE: Регулировочный болт не следует
поворачивать более чем на один оборот.

6. Расположите маленький хомут защитного

чехла наружного шарнира таким образом,
чтобы были равны зазоры А и В (см рис.).

ВНИМАНИЕ

•

Зафиксируйте приводной вал в верхнем
положении и с силой сожмите
специальным инструментом концы
хомута защитного чехла.

•

Сжимайте хомут защитного чехла до тех
пор, пока специальный инструмент
не коснется ограничителя.

7. Для того чтобы обжать маленький хомут

защитного чехла, воспользуйтесь
специальным инструментом.

8. Измерьте размер С (см. рис.), характеризуюE

щий величину обжатия хомута защитного
чехла. Размер С должен соответствовать
диапазону допустимых значений.

Допутимое значение (С): 2,4

−

2,8 мм

<Если размер F больше 2,8 мм >

Заново отрегулируйте размер W
(см. пункт 5), воспользовавшись
приведенной ниже формулой. Затем
снова выполните действия, описанные
в пункте 7.

W = 5,5 мм

−

Например: Если C = 2,9 мм, то W = 2,6 мм.

<Если размер F меньше 2,4 мм >

Снимите хомут защитного чехла
наружного шарнира и заново
отрегулируйте размер W (см. пункт 5),
воспользовавшись приведенной ниже
формулой. Затем снова выполните
действия, описанные в пунктах 6 и 7,
воспользовавшись новым хомутом
защитного чехла наружного шарнира.

W = 5,5 мм

−

Например: Если C = 2,3 мм, то W = 3,2 мм.

9. Убедитесь в том, что хомут защитного чехла

не выходит за границы положения, в которое
он был установлен ранее. Если хомут выходит
за границы этого положения, то замените
хомут на новый и повторите действия,
описанные в пунктах с 6Eго по 8Eй.

ВНИМАНИЕ

Для смазки шарнира равных угловых
скоростей используется специальная
смазка. Не смешивайте старую и новую
смазку и смазки различных типов.

10.Набейте защитный чехол установленным

количеством специальной смазки.

Рекомендованная смазка: Смазка,

входящая в ремонтый комплект

Количество наносимой смазки: 95

10 г

AC102661AC

Защитный
чехол

Маленький хомут
защитного чехла

Бортик

AC102663 AC

MB991561

AC102662

ПРИВОДНОЙ ВАЛ В СБОРЕ

ПЕРЕДНИЙ МОСТ

-27

NOTES

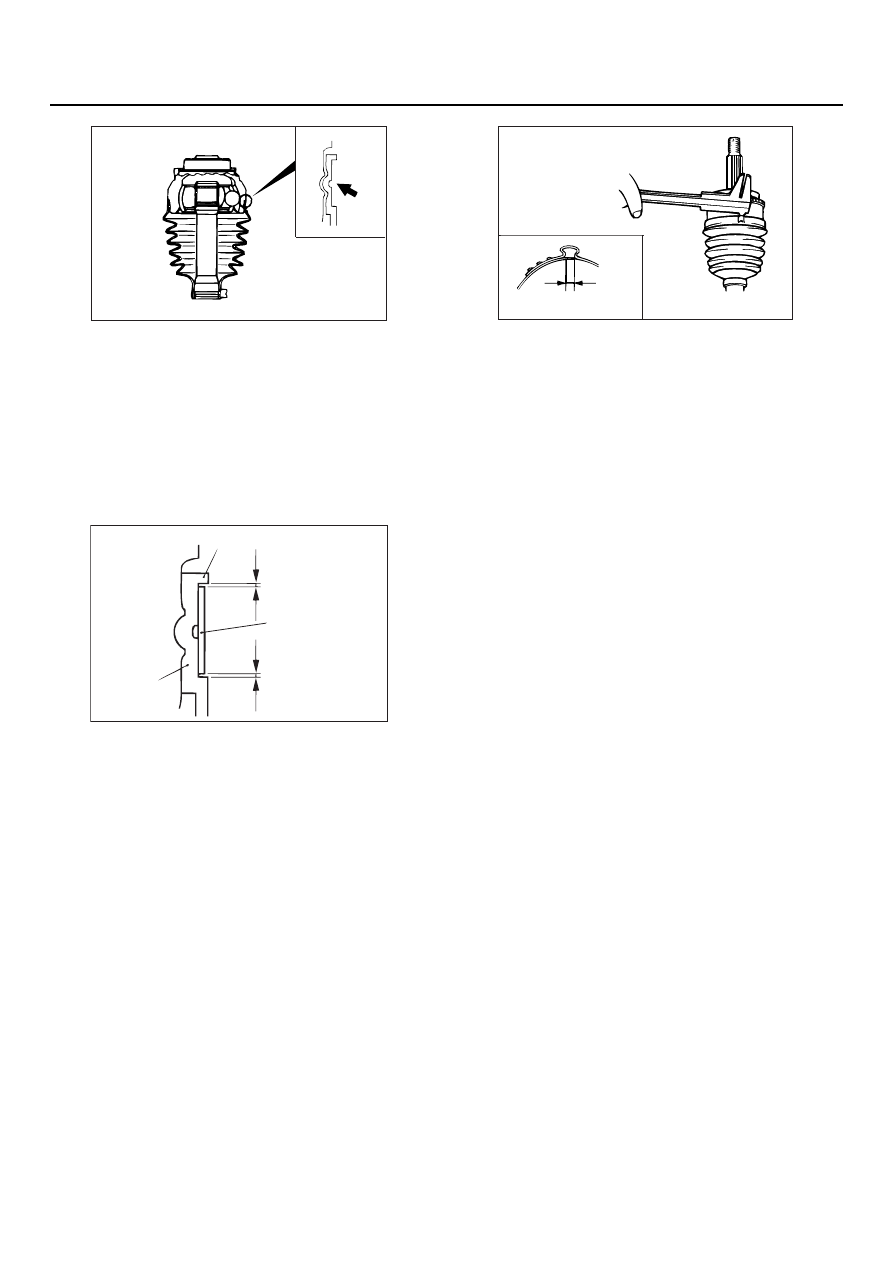

11.Совместите центральную канавку,

расположеннуе с широкой стороны защитE
ного чехла наружного шарнира, с канавкой
на корпусе наружного шарнира.

12.Для того чтобы отрегулировать размер W

на специальном инструменте и привести
его в соответствие с требуемым значением,
повторите процедуру, описанную в пункте 5.

Требуемое значение (W): 2,9 мм

13.Расположите большой хомут защитного

чехла наружного шарнира таким образом,
чтобы были равны зазоры D и E (см рис.).

14.Для того чтобы обжать большой хомут

защитного чехла наружного шарнира,
воспользуйтесь специальным инструментом,
как это описано в пункте 7.

15.Измерьте размер F (см. рис.), характеризуюE

щий величину обжатия хомута защитного
чехла. Размер F должен соответствовать
диапазону допустимых значений.

Допутимое значение (F): 2,4

−

2,8 мм

<Если размер F больше 2,8 мм >

Заново отрегулируйте размер W
(см. пункт 12), воспользовавшись
приведенной ниже формулой. Затем
снова выполните действия, описанные
в пункте 14.

W = 5,5 мм

−

Например: Если F = 2,9 мм, то W = 2,6 мм.

<Если размер F меньше 2,4 мм >

Снимите хомут защитного чехла
наружного шарнира и заново
отрегулируйте размер W (см. пункт 12),
воспользовавшись приведенной ниже
формулой. Затем снова выполните
действия, описанные в пунктах 13 и 14,
воспользовавшись новым хомутом
защитного чехла наружного шарнира.

W = 5,5 мм

−

Например: Если F = 2,3 мм, то W = 3,2 мм.

16.Убедитесь в том, что хомут защитного чехла

AC102664 AC

AC102665 AC

Защитный
чехол

Бортик

Большой хомут
защитного чехла

AC102666
