Mitsubishi Lancer / Lancer Wagon. Руководство - часть 442





54C494

МЕТОДИКИ ПРОВЕРКИ ВХОДНОГО СИГНАЛА

СИСТЕМА ЭЛЕКТРООБОРУДОВАНИЯ SWS С МОНИТОРИНГОМ

МЕТОДИКА ПРОВЕРКИ М15: Не получен сигнал датчика скорости автомобиля.
<M/T (механическая коробка передач)>

ВНИМАНИЕ

При замене электронного блока
управления, убедитесь в исправности
цепи входного сигнала.

КОММЕНТАРИЙ ПО ПОВОДУ
ПРИЗНАКА НЕИСПРАВНОСТИ

Датчик скорости автомобиля используется
для управления стеклоочистителем ветрового
стекла (функция зависимости скорости
перемещения стеклоочистителя от скорости
автомобиля). Если сигнал аномален,
стелоочиститель ветрового стекла нормально
работать не будет.

Возможные причины

Неисправность колесного датчика системы
ABS.

Неисправность электронного блока
управления системой ETACS.

Повреждение жгута проводов или разъемов.

ЭБУ системы ETACS

Датчик скорости
автомобиля

Цветовая кодировка проводов
B : Черный     LG : Бледнозеленый
G : Зеленый     L : Синий     W : Белый
Y : Желтый     SB : Голубой
BR : Коричневый     O : Оранжевый
GR : Серый     R : Красный
P : Розовый     V : Фиолетовый

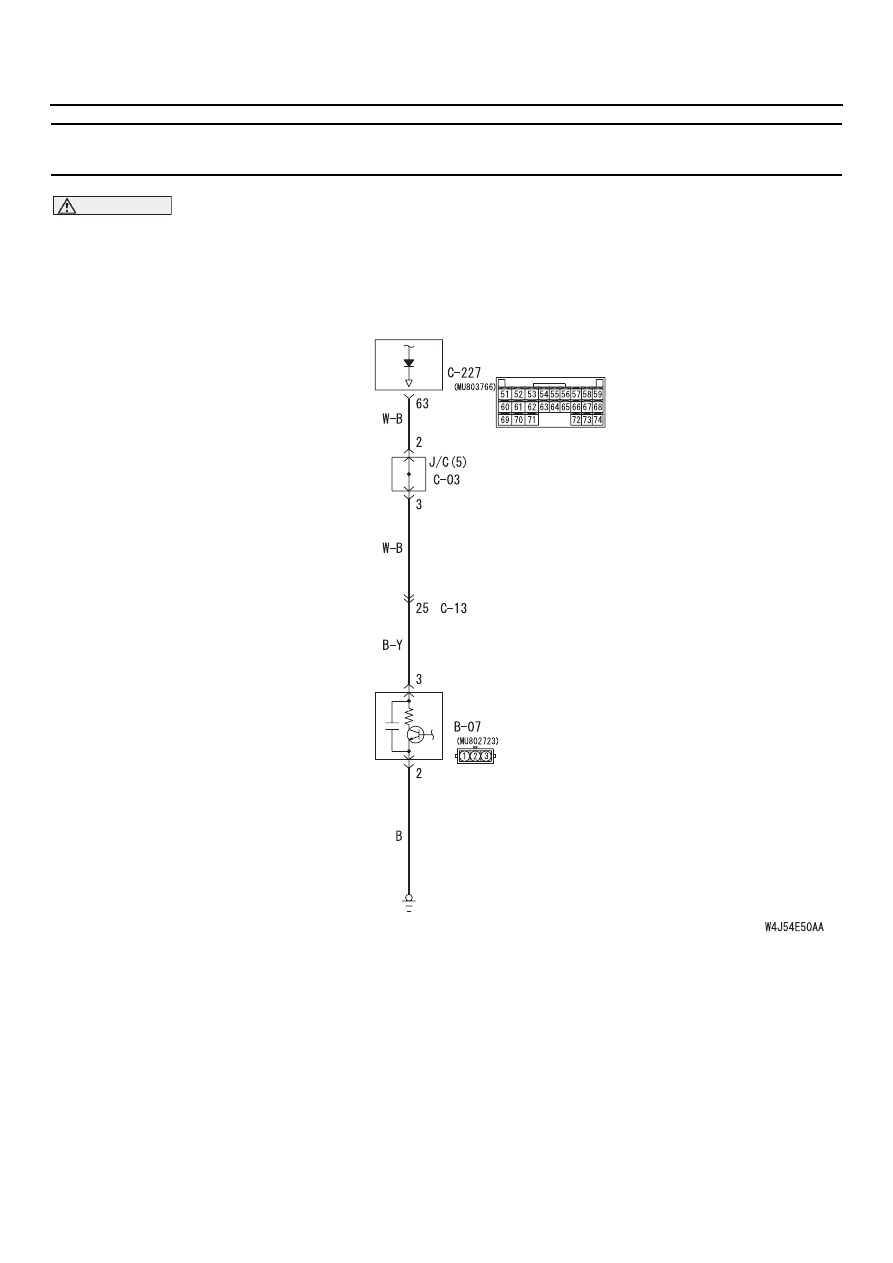

Входная цепь датчика скорости автомобиля

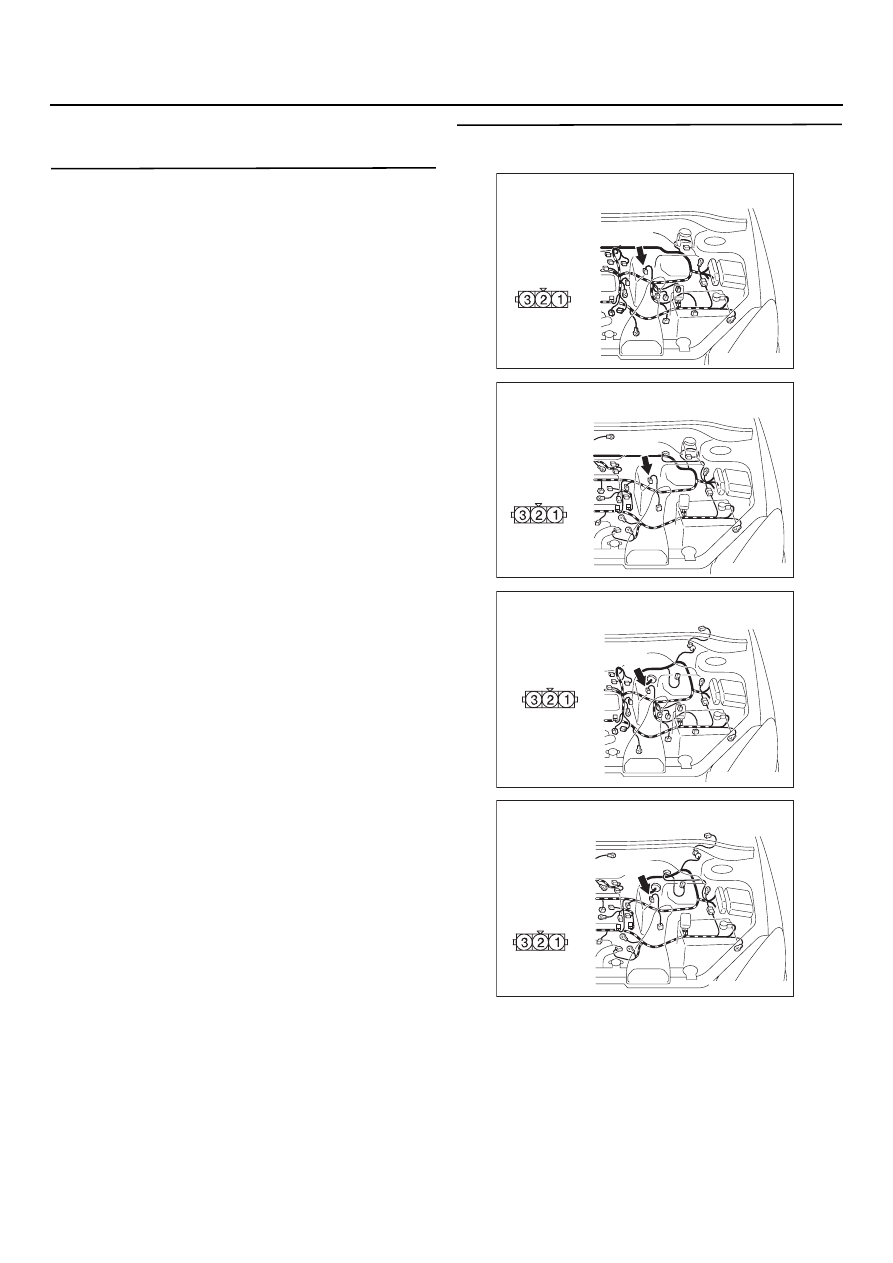

54C495

МЕТОДИКИ ПРОВЕРКИ ВХОДНОГО СИГНАЛА

СИСТЕМА ЭЛЕКТРООБОРУДОВАНИЯ SWS С МОНИТОРИНГОМ

МЕТОДИКА ДИАГНОСТИРОВАНИЯ

ЭТАП 1. Проверка состояния спидометра
двигателя
Проверьте, нормально ли работает спидометр
автомобиля.

B: Появились ли диагностические коды?

ДА

 : Переходите к этапу 2.

НЕТ

 : Продиагностируйте узел панели

приборов (см. главу 54А, "Комбинация
приборов",

CTP. 54A40

).

ЭТАП 2. Проверка разъема выключателей:
Разъем B07 датчика скорости автомобиля

B: В норме ли результаты проверки?

ДА :

Переходите к этапу 3.

НЕТ :

Отремонтируйте неисправный разъем.

AC303784

Разъем: B07 <Автомобиль с двигателем 4G1
и с левым расположением органов управления>

AB

B07(B)

Вид со стороны
жгута проводов

AC303792

Разъем: B07 <Автомобиль с двигателем 4G6
и с левым расположением органов управления>

AC

B07(B)

Вид со стороны
жгута проводов

AC303788

Разъем: B07 <Автомобиль с двигателем 4G1
и с правым расположением органов управл>

AB

Вид со стороны
жгута проводов

B07(B)

AC303796

Разъем: B07 <Автомобиль с двигателем 4G6
и с правым расположением органов
управления>

AB

Вид со стороны
жгута проводов

B07(B)

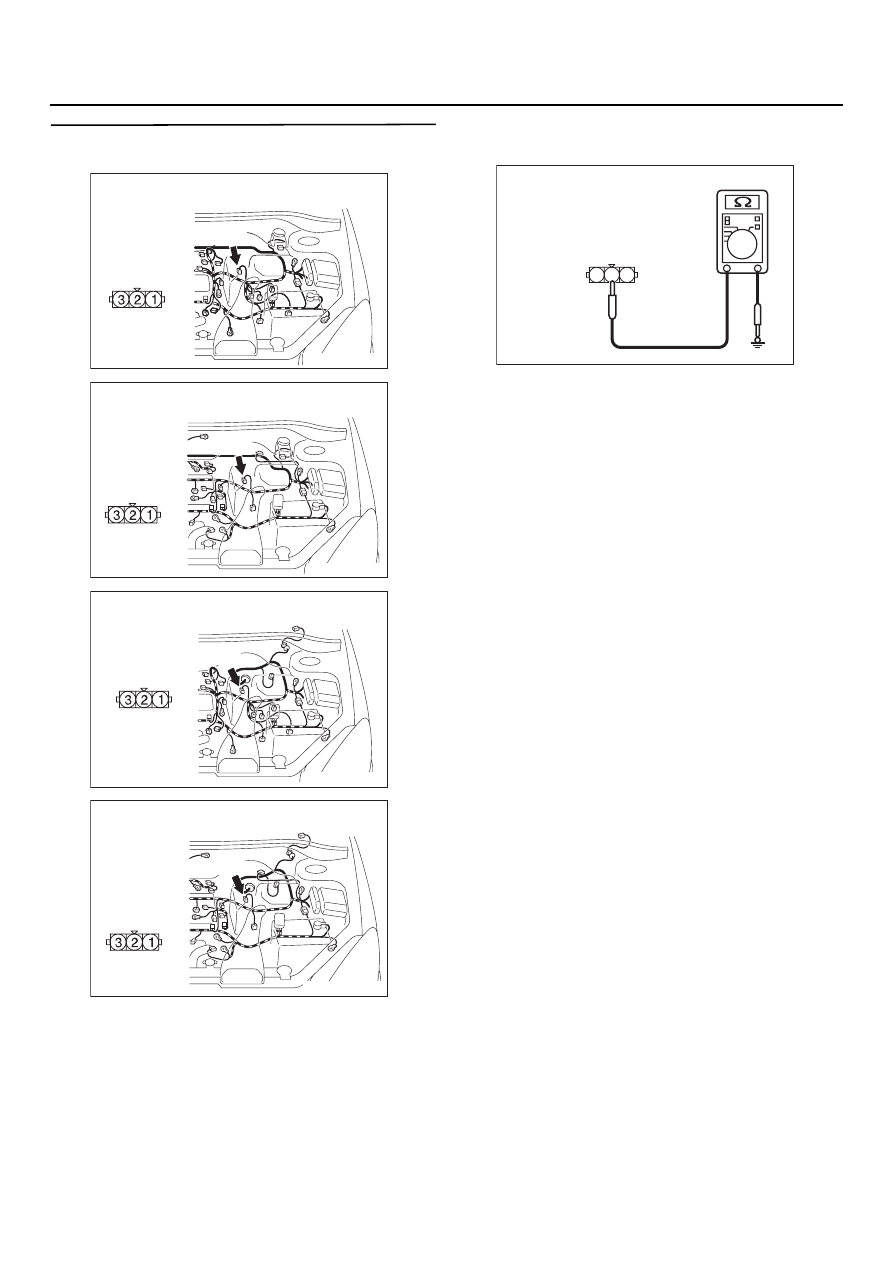

54C496

МЕТОДИКИ ПРОВЕРКИ ВХОДНОГО СИГНАЛА

СИСТЕМА ЭЛЕКТРООБОРУДОВАНИЯ SWS С МОНИТОРИНГОМ

ЭТАП 3. Измерение сопротивления на
разъеме В07 датчика скорости автомобиля

(1) Отсоедините разъем, измерения проводите

со стороны жгута проводов.

(2) Измерьте сопротивление на разъеме В07

(клемма № 2) и "массе"

Номинальное значение:
2 Ом не более

B: В норме ли результаты проверки?

ДА :

Переходите к этапу 5.

НЕТ :

Переходите к этапу 4.

AC303784

Разъем: B07 <Автомобиль с двигателем 4G1
и с левым расположением органов управления>

AB

B07(B)

Вид со стороны
жгута проводов

AC303792

Разъем: B07 <Автомобиль с двигателем 4G6
и с левым расположением органов управления>

AC

B07(B)

Вид со стороны
жгута проводов

AC303788

Разъем: B07 <Автомобиль с двигателем 4G1
и с правым расположением органов управл>

AB

Вид со стороны
жгута проводов

B07(B)

AC303796

Разъем: B07 <Автомобиль с двигателем 4G6
и с правым расположением органов
управления>

AB

Вид со стороны
жгута проводов

B07(B)

AC301541 DU

Разъем В07
(Вид со стороны
жгута проводов)

1

2

3

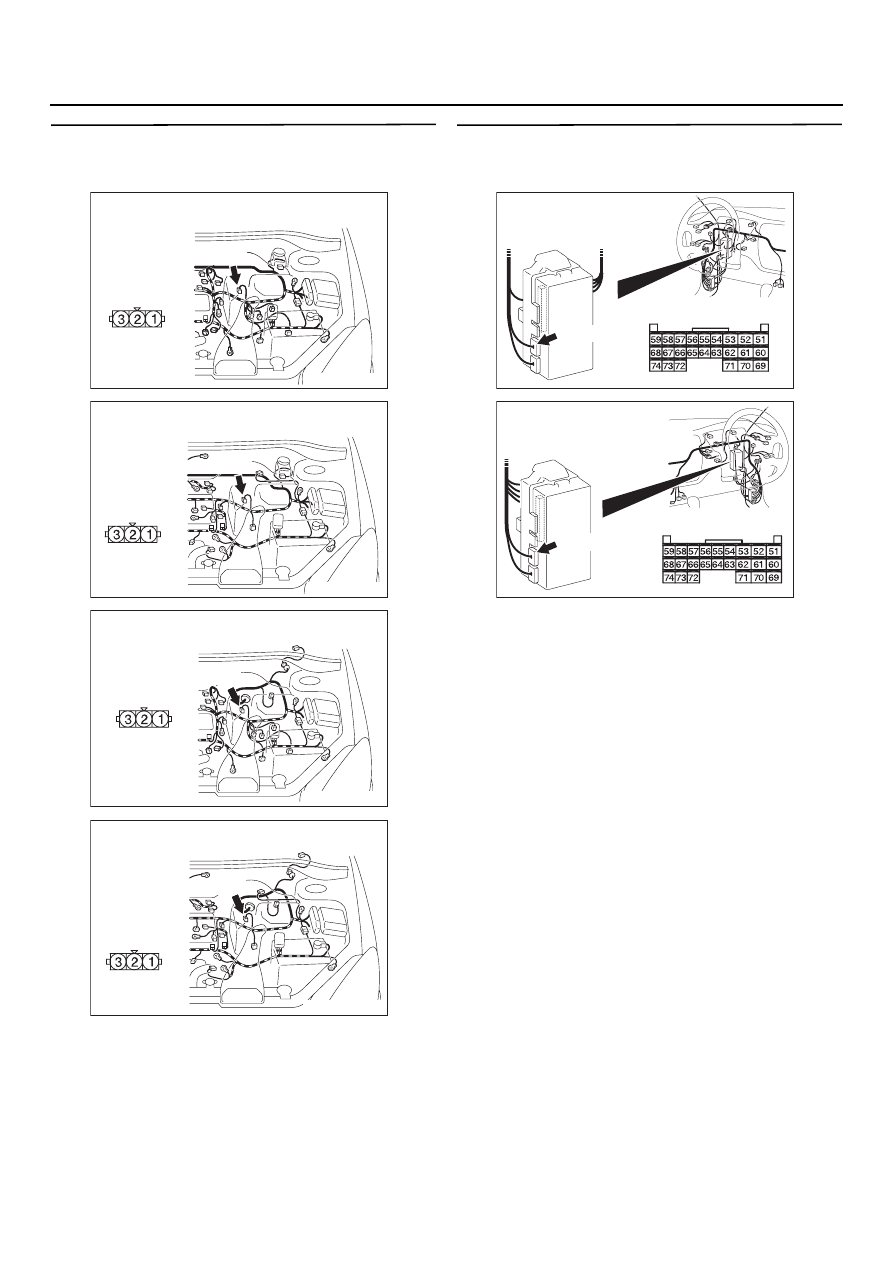

54C497

МЕТОДИКИ ПРОВЕРКИ ВХОДНОГО СИГНАЛА

СИСТЕМА ЭЛЕКТРООБОРУДОВАНИЯ SWS С МОНИТОРИНГОМ

ЭТАП 4. Проверка состояния жгута проводов
между разъемом В07 (клемма № 2) датчика
скорости автомобиля и "массой"

Проверьте состояние линии "массы"
на наличие разрыва цепи.

B: В норме ли результаты проверки?

ДА :

Неисправность может иметь
периодически повторяющийся характер
(См. главу 00, "Процесс поиска
неисправностей/контрольные точки",

CTP. 00-6

).

НЕТ :

Отремонтируйте жгут проводов.

ЭТАП 5. Проверка разъема выключателей:
Разъем С227 электронного блока
управления системой ETACS

B: В норме ли результаты проверки?

ДА :

Переходите к этапу 6.

НЕТ :

Отремонтируйте неисправный разъем.

AC303784

Разъем: B07 <Автомобиль с двигателем 4G1
и с левым расположением органов управления>

AB

B07(B)

Вид со стороны
жгута проводов

AC303792

Разъем: B07 <Автомобиль с двигателем 4G6
и с левым расположением органов управления>

AC

B07(B)

Вид со стороны
жгута проводов

AC303788

Разъем: B07 <Автомобиль с двигателем 4G1
и с правым расположением органов управл>

AB

Вид со стороны
жгута проводов

B07(B)

AC303796

Разъем: B07 <Автомобиль с двигателем 4G6
и с правым расположением органов
управления>

AB

Вид со стороны
жгута проводов

B07(B)

AC303810

Разъем: C227

AC

Монтажный блок (вид сзади)

Вид со стороны
жгута проводов

C227(GR)

<Автомобили с левым рулем>

AC303867

Монтажный блок (вид сзади)

Разъем: C227

AD

Вид со стороны
жгута проводов

C227(GR)

<Автомобили с правым рулем>
