54C
54

МЕТОДИКА ПОИСКА ПРИЗНАКОВ НЕИСПРАВНОСТЕЙ

СИСТЕМА ЭЛЕКТРООБОРУДОВАНИЯ SWS С МОНИТОРИНГОМ

МЕТОДИКА ПРОВЕРКИ А
3: Связь с электронным блоком управления системой ETACS
невозможна

ВНИМАНИЕ

При замене электронного блока
управления, проверьте состояние цепи
питания, цепи "массы" и цепи связи.

ЗАМОК
ЗАЖИГАНИЯ (IG1)

ИСТОЧНИК
ПИТАНИЯ

ЭБУ
системы
ETACS

ЭБУ на рулевой
колонке

Подрулевой
переключатель

Цветовая кодировка проводов
B : Черный     LG : Бледнозеленый
G : Зеленый     L : Синий     W : Белый
Y : Желтый     SB : Голубой
BR : Коричневый     O : Оранжевый
GR : Серый     R : Красный
P : Розовый     V : Фиолетовый



ПРИМЕЧАНИЕ

: Автомобили с левосторонним
  управлением рулевого колеса
: Автомобили с правосторонним
  управлением рулевого колеса

АККУМУЛЯТОРНАЯ
БАТАРЕЯ

БЛОК
РЕЛЕ

Вид со стороны монтажного блока

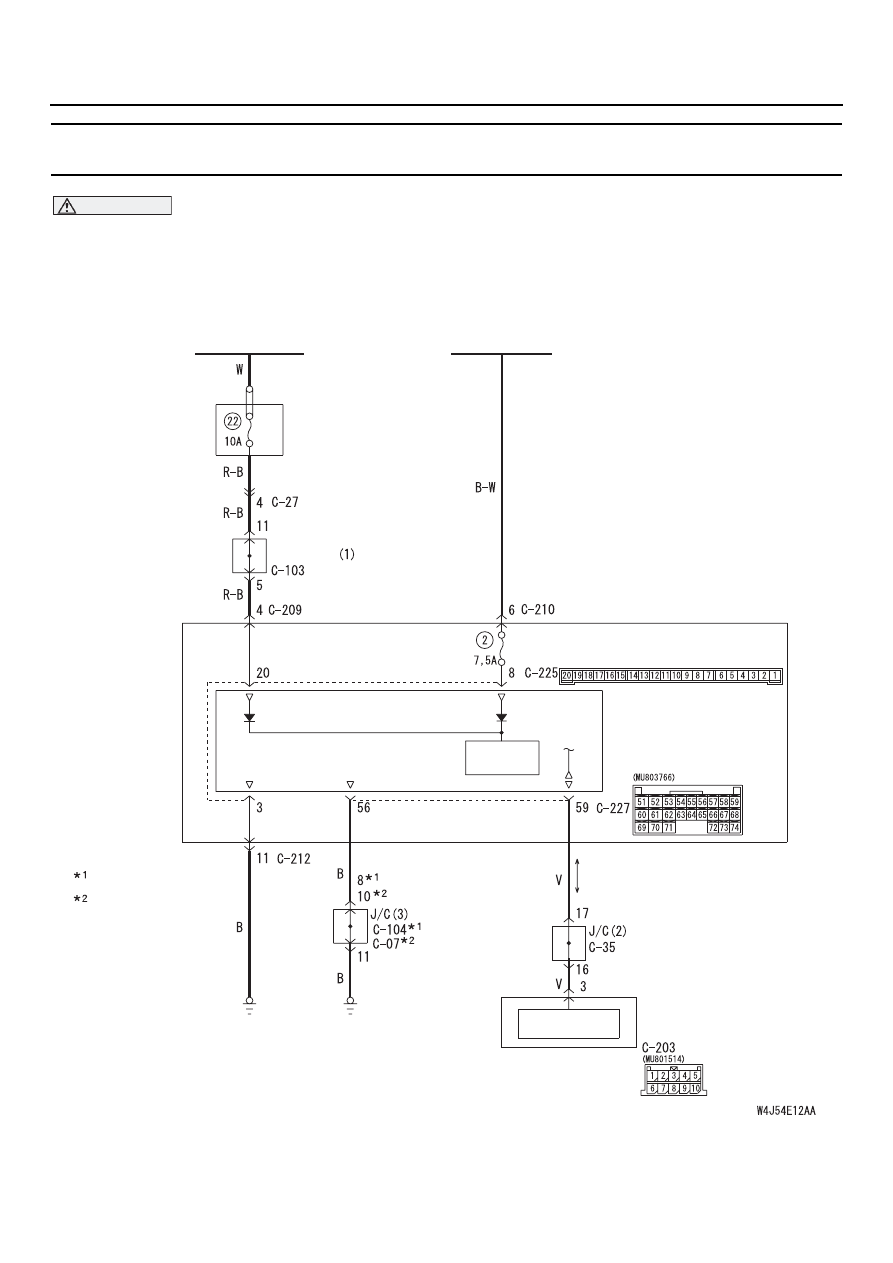

Цепи питания ЭБУ системой ETACS и связь с системой SWS

Монтажное
соединение

Монтажный

блок

"Масса"

"Масса"

54C
55

МЕТОДИКА ПОИСКА ПРИЗНАКОВ НЕИСПРАВНОСТЕЙ

СИСТЕМА ЭЛЕКТРООБОРУДОВАНИЯ SWS С МОНИТОРИНГОМ

КОММЕНТАРИЙ ПО ПОВОДУ
ПРИЗНАКА НЕИСПРАВНОСТИ

Подозревается наличие неисправности цепи
питания электронного блока управления
системой ETACS, или наличие повреждений
в жгуте проводов между контрольным устройст
вом SWS и электронным блоком управления
системой ETACS или в их разъемах.
При наличии повреж дений в цепи питания
электронного блока управления (клемма № 20
электронного блока управления системы
ETACS), необходимо также проверить состоя
ние цепи питания от замка зажигания (IG1)
(клемма No.8 электронного блока управления
системой ETACS), отремонти руйте цепь(и)
в случае необходимости. При наличии
повреждений в цепи питания электронного
блока управления (клемма № 20 электронного
блока управления системы ETACS), необходимо
также проверить состоя ние цепи питания
от замка зажигания (IG1) (клемма No.8
электронного блока управления системой
ETACS), отремонтируйте цепь(и) в случае
необходимости.

РЕКОМЕНДАЦИИ ПРИ ПОИСКЕ
НЕИСПРАВНОСТЕЙ

•

Неисправность электронного блока
управления системой ETACS.

•

Повреждение жгута проводов или разъемов.

МЕТОДИКА ДИАГНОСТИРОВАНИЯ

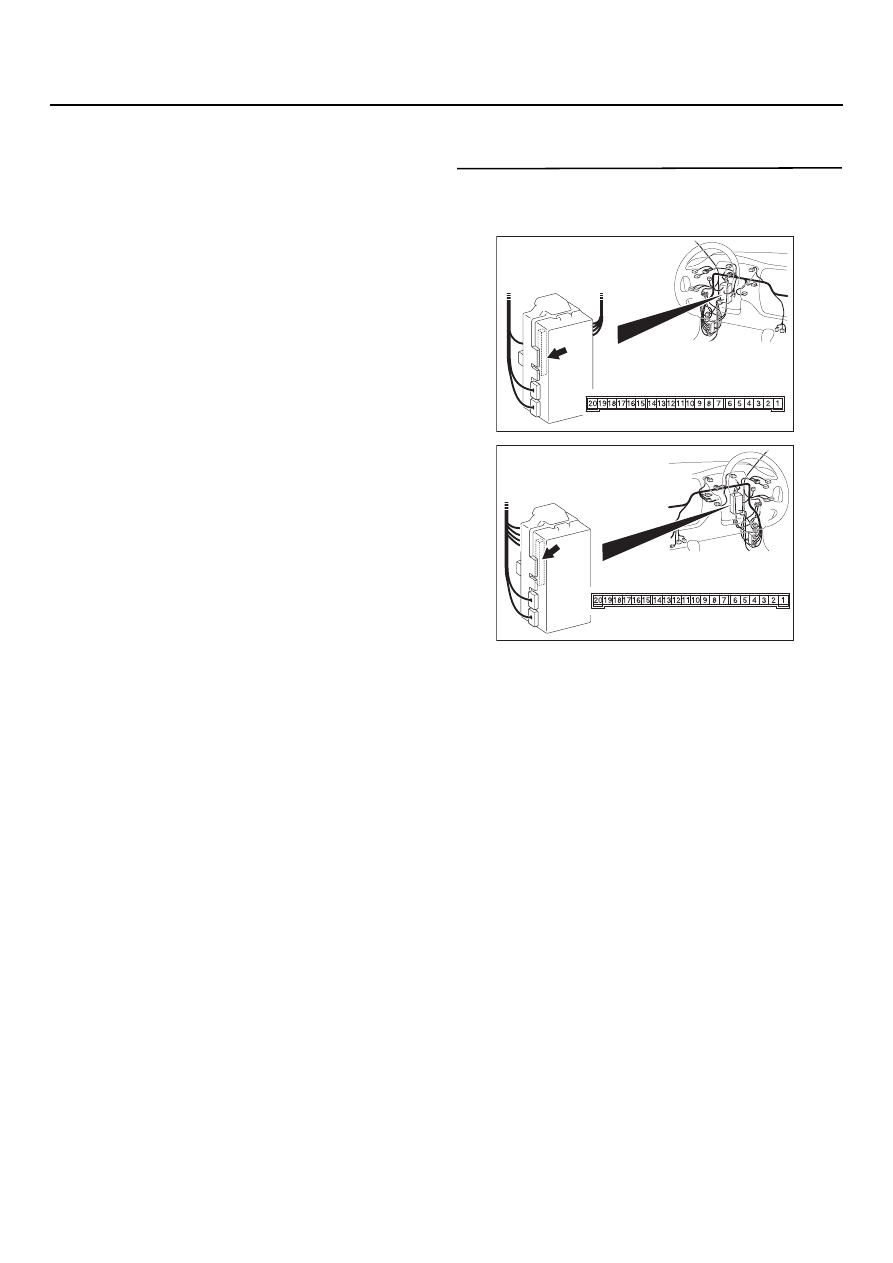

ЭТАП 1. Проверка разъема выключателей:
Разъем С
225 электронного блока
управления системой ETACS

B: В норме ли результаты проверки?

ДА :

Переходите к этапу 2.

НЕТ :

Отремонтируйте неисправный разъем.

AC303810

Разъем: C
225

AB

Вид со стороны монтажного блока

Монтажный блок (вид сзади)

<Автомобили с левым рулем>

AC303867

Монтажный блок (вид сзади)

Разъем: C
225

AB

Вид со стороны монтажного блока

<Автомобили с правым рулем>

54C
56

МЕТОДИКА ПОИСКА ПРИЗНАКОВ НЕИСПРАВНОСТЕЙ

СИСТЕМА ЭЛЕКТРООБОРУДОВАНИЯ SWS С МОНИТОРИНГОМ

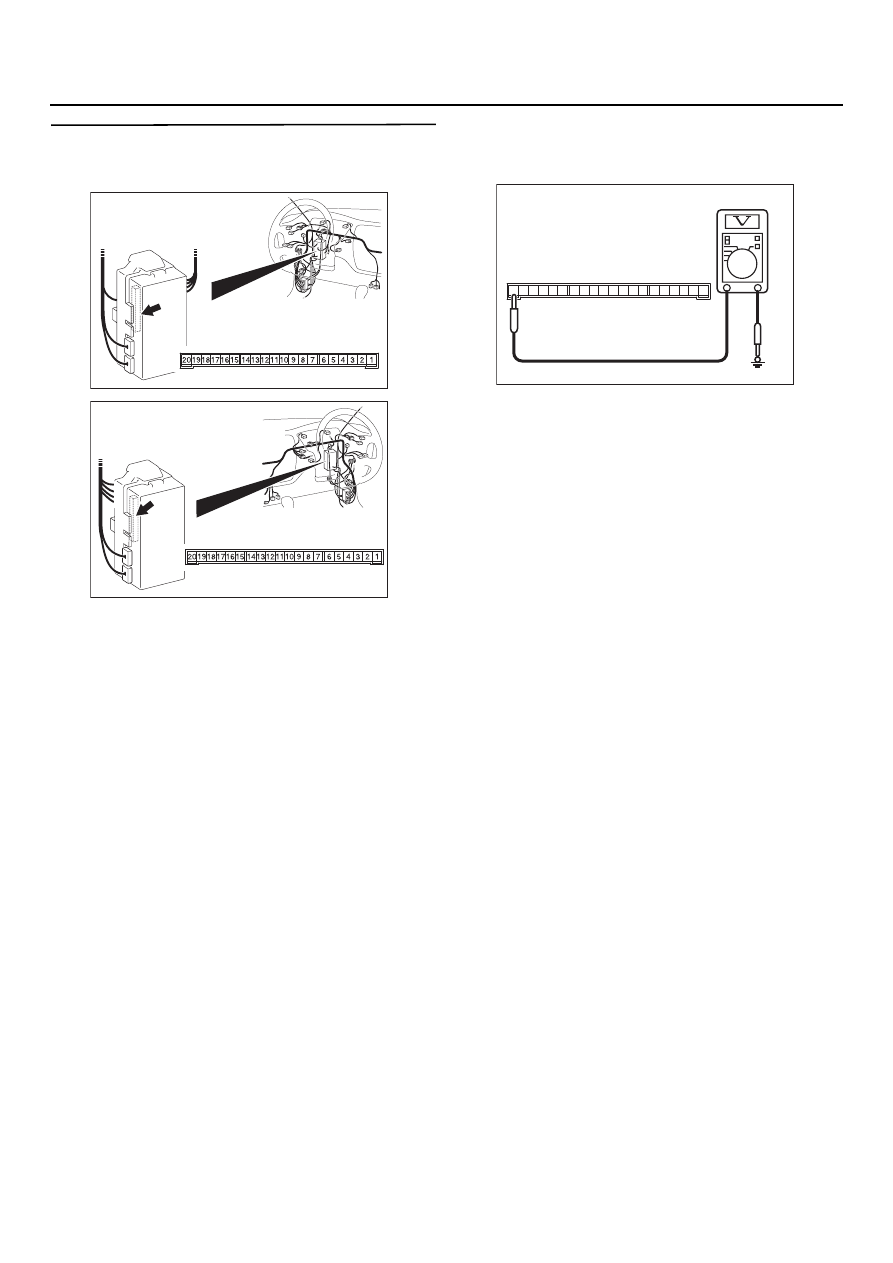

ЭТАП 2. Измерение напряжения на разъеме
С
225 электронного блока управления
системой ETACS

(1) Снимите электронный блок управления

системой ETACS, измерения проводите со
стороны монтажного блока.

(2) Измерьте напряжение между разъемом

С225 (клемма № 20) электронного блока
управления системой ETACS и "массой".

Номинальное значение: Напряжение
бортсети

B: В норме ли результаты проверки?

ДА :

Переходите к этапу 4.

НЕТ :

Переходите к этапу 3.

AC303810

Разъем: C
225

AB

Вид со стороны монтажного блока

Монтажный блок (вид сзади)

<Автомобили с левым рулем>

AC303867

Монтажный блок (вид сзади)

Разъем: C
225

AB

Вид со стороны монтажного блока

<Автомобили с правым рулем>

AC301541 CX

Разъем С225
(вид со стороны монтажного блока)

2019

7

13

17

18

1615 14

10

11

12

9 8

2

6 5

3

4

1

54C
57

МЕТОДИКА ПОИСКА ПРИЗНАКОВ НЕИСПРАВНОСТЕЙ

СИСТЕМА ЭЛЕКТРООБОРУДОВАНИЯ SWS С МОНИТОРИНГОМ

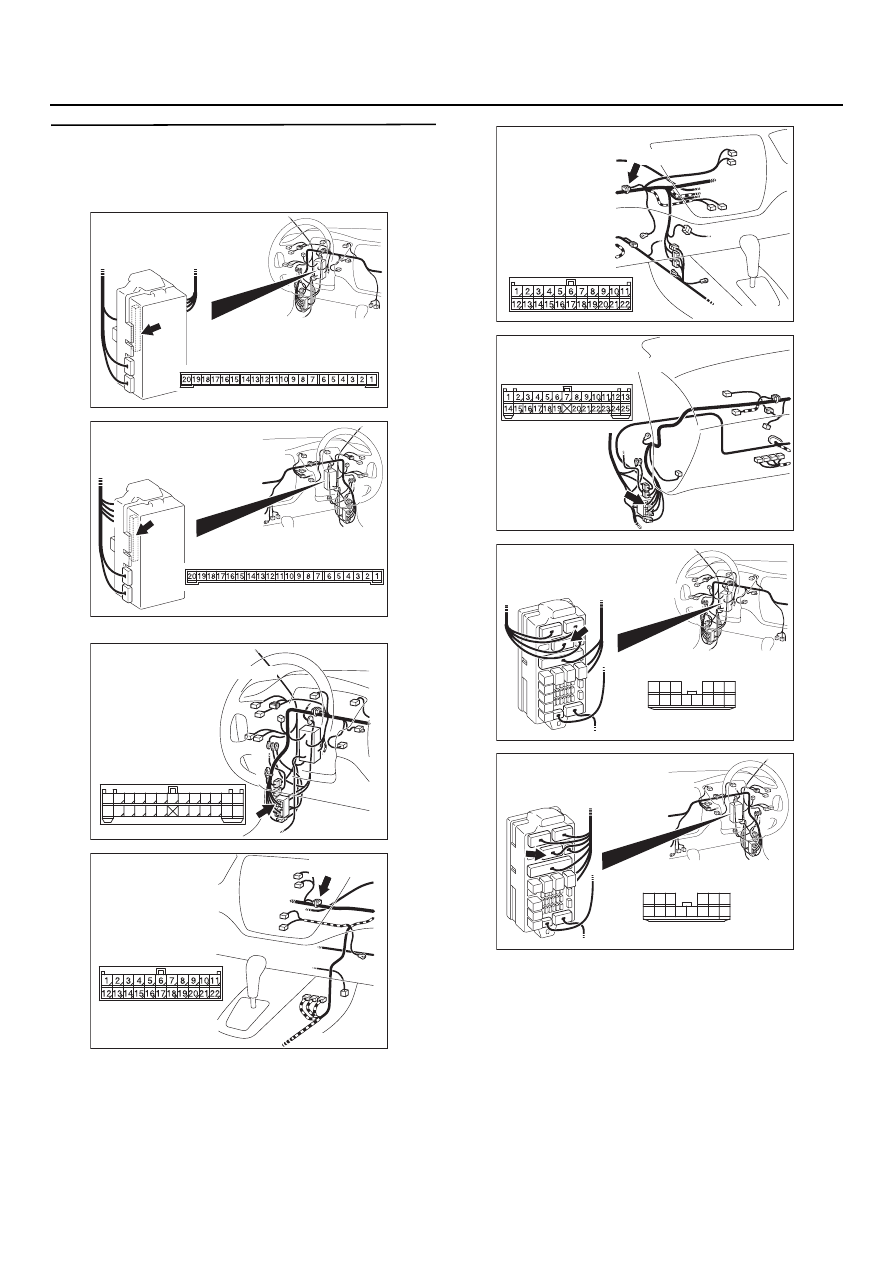

ЭТАП 3. Проверка состояния жгута проводов
между разъемом С
225 (клемма № 20)
электронного блока управления системой
ETACS и "массой"

NOTE:

Перед проверкой жгута проводов, проверьте
состояние соединительного разъема С103,
промежуточного разъема C27 <Автомобили
с левым расположением органов управления>,
или C115 <Автомобили с правым расположе
нием органов управления>, и  разъема С209
монтажного блока, отремонтируйте разъемы
в случае необходимости.

•

Проверьте состояние линии питания
на наличие обрыва цепи.

AC303810

Разъем: C
225

AB

Вид со стороны монтажного блока

Монтажный блок (вид сзади)

<Автомобили с левым рулем>

AC303867

Монтажный блок (вид сзади)

Разъем: C
225

AB

Вид со стороны монтажного блока

<Автомобили с правым рулем>

AC303798 AG

18

3

16

15

14

1 2

17

4 5

8

20

19

6 7

21 22

9 10

25

13

24

23

12

11

Разъем: C
27
<Автомобили с левым рулем>

AC303802

Разъем: C
103
<Автомобили
с левым рулем>

AC

C103 (GR)

AC303818

Разъем: C
103
<Автомобили
с правым рулем>

AD

C103(GR)

AC303816 AD

Разъем: C
115
<Автомобили с правым рулем>

AC303808

Вид со стороны жгута

Разъем: C
209

AD

<Автомобили с левым рулем>

10

1

6

14

5

12

13

4

11

7

2

3

8

9

Коммутационный блок (вид спереди)

AC303822

Коммутационный блок (вид спереди)

Разъем: C
209

AD

Вид со стороны жгута

10

1

6

14

5

12

13

4

11

7

2

3

8

9

<Автомобили с правым рулем>
