МЕТОДИКА ПОИСКА ПРИЗНАКОВ НЕИСПРАВНОСТЕЙ

СИСТЕМА ЭЛЕКТРООБОРУДОВАНИЯ SWS БЕЗ МОНИТОРИНГА

МЕТОДИКА ПРОВЕРКИ I=5: Функция автоматического выключения фар головного света
нормально не работает

ВНИМАНИЕ

При замене электронного блока
управления, убедитесь в исправности
цепей входных и выходных сигналов.

КОММЕНТАРИЙ ПО ПОВОДУ
ПРИЗНАКА НЕИСПРАВНОСТИ

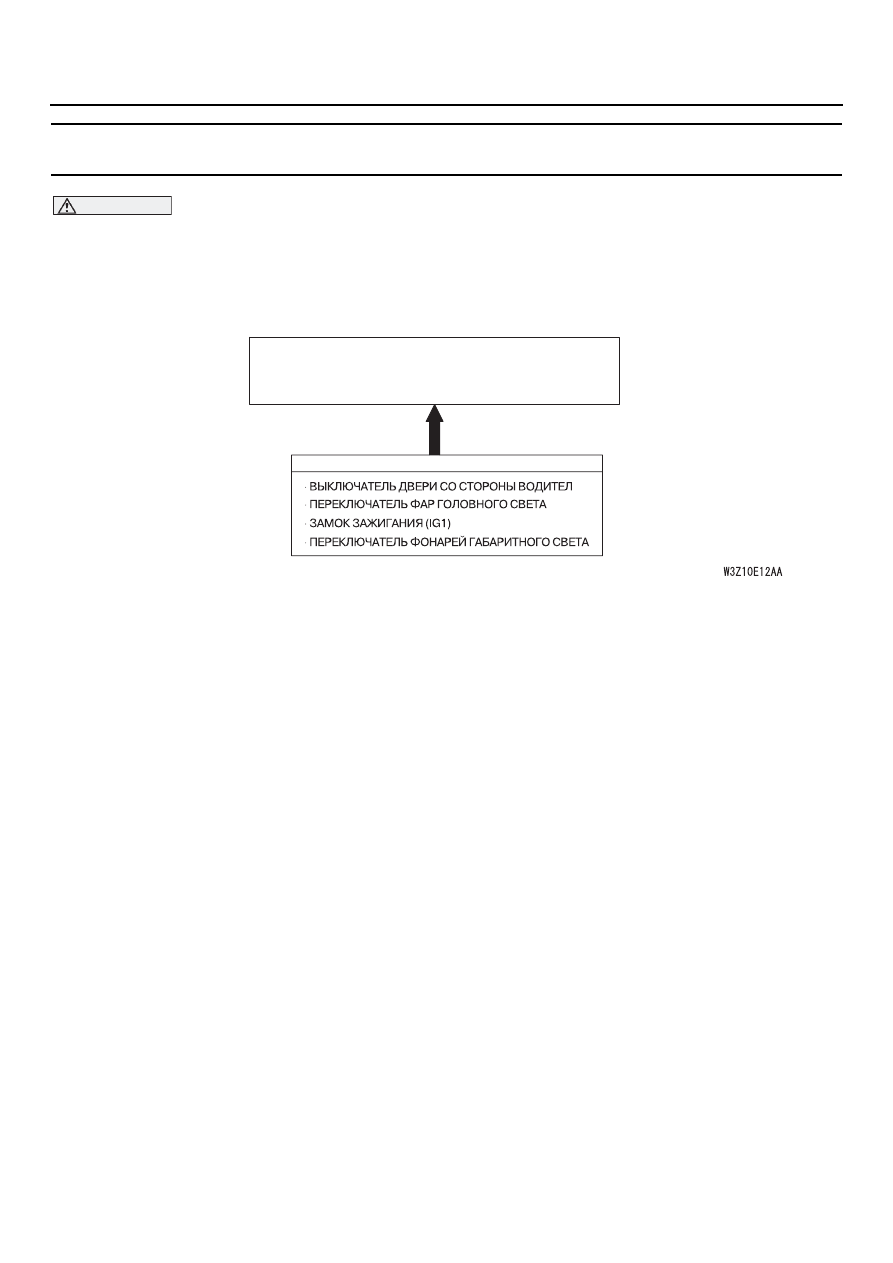

Электронный блок управления системой ETACS
воздействует на эти функции в соответствии с
входными сигналами, перечисленными ниже.

•

Замок зажигания (IG1).

•

Переключатель двери водителя.

•

Выключатель задних габаритных фонарей.

•

Переключатель фар головного света.

Если эти функции не работают нормально, цепи
этих входных сигналов, передний электронный
блок управления или сам электронный блок
управления системой ETACS могут быть
неисправны. Обратите внимание на то, что эта
функция может быть
активирована/деактивирована системой
настройки функций (стандартная настройка;
активирование).

Возможные причины

•

Неисправность переключателя двери
водителя.

•

Неисправность переднего электронного
блока управления.

•

Неисправность подрулевого переключателя.

•

Неисправность электронного блока
управления системой ETACS.

•

Повреждение жгута проводов или разъемов.

ЭБУ системы ETACS

ВХОДНОЙ СИГНАЛ

Функция автоматического выключения фар головного света

54B

-241

МЕТОДИКА ПОИСКА ПРИЗНАКОВ НЕИСПРАВНОСТЕЙ

СИСТЕМА ЭЛЕКТРООБОРУДОВАНИЯ SWS БЕЗ МОНИТОРИНГА

МЕТОДИКА ДИАГНОСТИРОВАНИЯ

ЭТАП 1. Проверка системы настройки
функции
Проверьте работоспособность настройки
функции по степени активации автоматического
отключения фар головного света.

B: В норме ли результаты проверки?

ДА :

Перейдите к Этапу 2.

НЕТ :

Реализуется ли настройка функции
автоматического отключения фар
головного света. См.

CTP. 54B-492

.

ЭТАП 2. Проверка фар головного света
Убедитесь в том, что лампы ближнего и дальнего
света фар головного света автомобиля работают
нормально.

B: В норме ли результаты проверки?

ДА :

Перейдите к Этапу 3.

НЕТ :

Отремонтируйте фары горовного света.
Обратитесь к таблице диагностических
кодов,

CTP. 54B-44

.

ЭТАП 3. Проверка сигналов
Проверьте входные сигналы, перечисленные
ниже, которые имеют отношение к функции
автоматического отключения фар головного
света.

Номинальное значение: Приборы
MUT=II/III подают звуковой сигнал
или происходит колебание стрелки
вольтметра.

B: В норме ли результаты проверки?

Все сигналы принимаются нормально :

Перейдите к Этапу 4.

Не получен сигнал замка зажигания,
находящегося в положении (IG1) :

Обратитесь к методике проверки MD2
"Не получен сигнал замка зажигания,
находящегося в положении (IG1)",

CTP. 54B-389

.

Не получен сигнал выключателя двери
водителя :

Обратитесь к методике проверки

МD4 "Не получен сигнал выключателя
передней правой  двери <Автомобили
с левым расположением органов
управления>",

CTP. 54B-405

.

Обратитесь к методике проверки МD4
"Не получен сигнал выключателя
передней правой  двери <Автомобили
с правым расположением органов
управления>",

CTP. 54B-408

.

Не получен сигнал переключателя задних
габаритных фонарей :

Обратитесь к методике

проверки MD5 "Не получен сигнал
подрулевого переключателя
(переключатель света и указателей
поворота)",

CTP. 54B-411

.

ЭТАП 4. Повторная проверка системы
Замените электронный блок управления
системой ETACS, после чего проверьте
исправность работы функции автоматического
выключения фар головного света.
(1) Замените электронный блок управления

системой ETACS.

(2) Убедитесь в том, что функция

автоматического выключения фар головного
света работает нормально.

B: В норме ли результаты проверки?

ДА :

Неисправность может иметь
периодически повторяющийся характер
(См. главу 00, "Процесс поиска
неисправностей/контрольные точки",

CTP. 00-6

).

НЕТ :

Замените передний электронный блок
управления.

Переключатель
системы

Проверьте
состояние

Замок зажигания (IG1) При переключении

замка зажигания
из положения "ACC"
в положение "ON"
(зажигание включено)

Выключатель двери
водителя

При открытой двери
водителя

Выключатель задних
габаритных фонарей

При установке
переключателя света
в положение TAIL
(задние габаритные
огни)

54B

-242

МЕТОДИКА ПОИСКА ПРИЗНАКОВ НЕИСПРАВНОСТЕЙ

СИСТЕМА ЭЛЕКТРООБОРУДОВАНИЯ SWS БЕЗ МОНИТОРИНГА

МЕТОДИКА ПРОВЕРКИ I=6: Не горят некоторые задние фонари, габаритные огни или
фонари освещения номерного знака. <Автомобили с левым расположением органов
управления>

ВНИМАНИЕ

При замене электронного блока
управления, убедитесь в исправности цепей
входных и выходных сигналов.

54B

-243

МЕТОДИКА ПОИСКА ПРИЗНАКОВ НЕИСПРАВНОСТЕЙ

СИСТЕМА ЭЛЕКТРООБОРУДОВАНИЯ SWS БЕЗ МОНИТОРИНГА

КОММЕНТАРИЙ ПО ПОВОДУ
ПРИЗНАКА НЕИСПРАВНОСТИ

Если задние фонари, габаритные огни или
лампы освещения номерного знака не горят,
то возможны неисправности или перегорание
в разъемах жгутов проводов, ламп или
предохранителей.

Возможные причины

•

Перегоревшая лампа.

•

Повреждение жгута проводов или разъемов.

Передний ЭБУ

КОМБИНАЦИЯ ПРИБОРОВ

Фонарь освещения
номерного знака

(левый)

(правый)

Цветовая кодировка проводов
B : Черный     LG : БледноDзеленый     G : Зеленый     L : Синий     W : Белый     Y : Желтый     SB : Голубой
BR : Коричневый     O : Оранжевый     GR : Серый     R : Красный     P : Розовый     V : Фиолетовый

РЕЛЕ ЗАДНИХ
ФОНАРЕЙ

Задний левый
комбинированный
фонарь

Передний
комбинироD
ванный фонарь
(положения)

(левый)

(правый)

РЕОСТАТ

Задний правый
комбинированный
фонарь

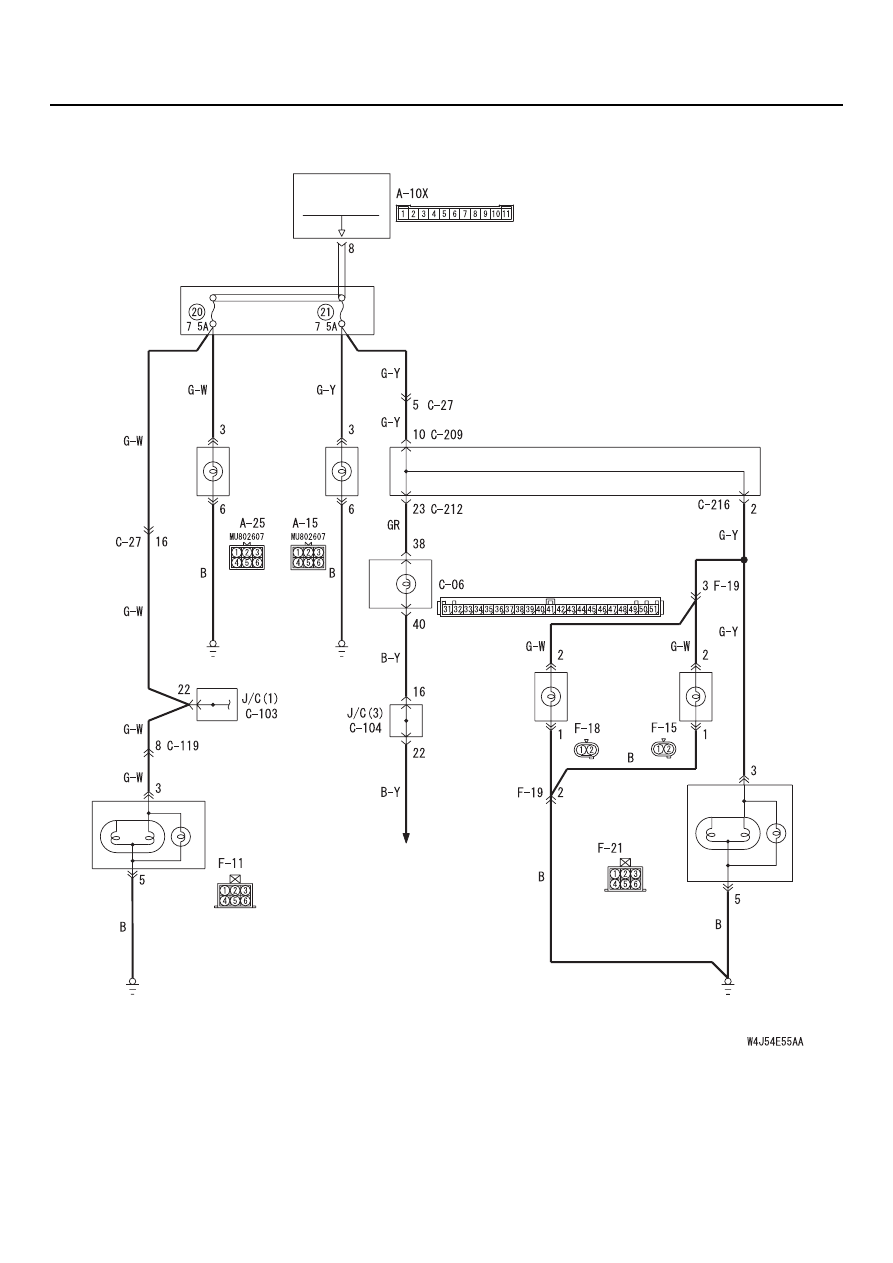

Цепь задних фонарей, габаритных фонарей, фонарей освещения номерного знака
(автомобиль с кузовом "Универсал" и с левым расположением органов управления)

,

,

Монтажный

блок

Задний

фонарь
