54B

-228

МЕТОДИКА ПОИСКА ПРИЗНАКОВ НЕИСПРАВНОСТЕЙ

СИСТЕМА ЭЛЕКТРООБОРУДОВАНИЯ SWS БЕЗ МОНИТОРИНГА

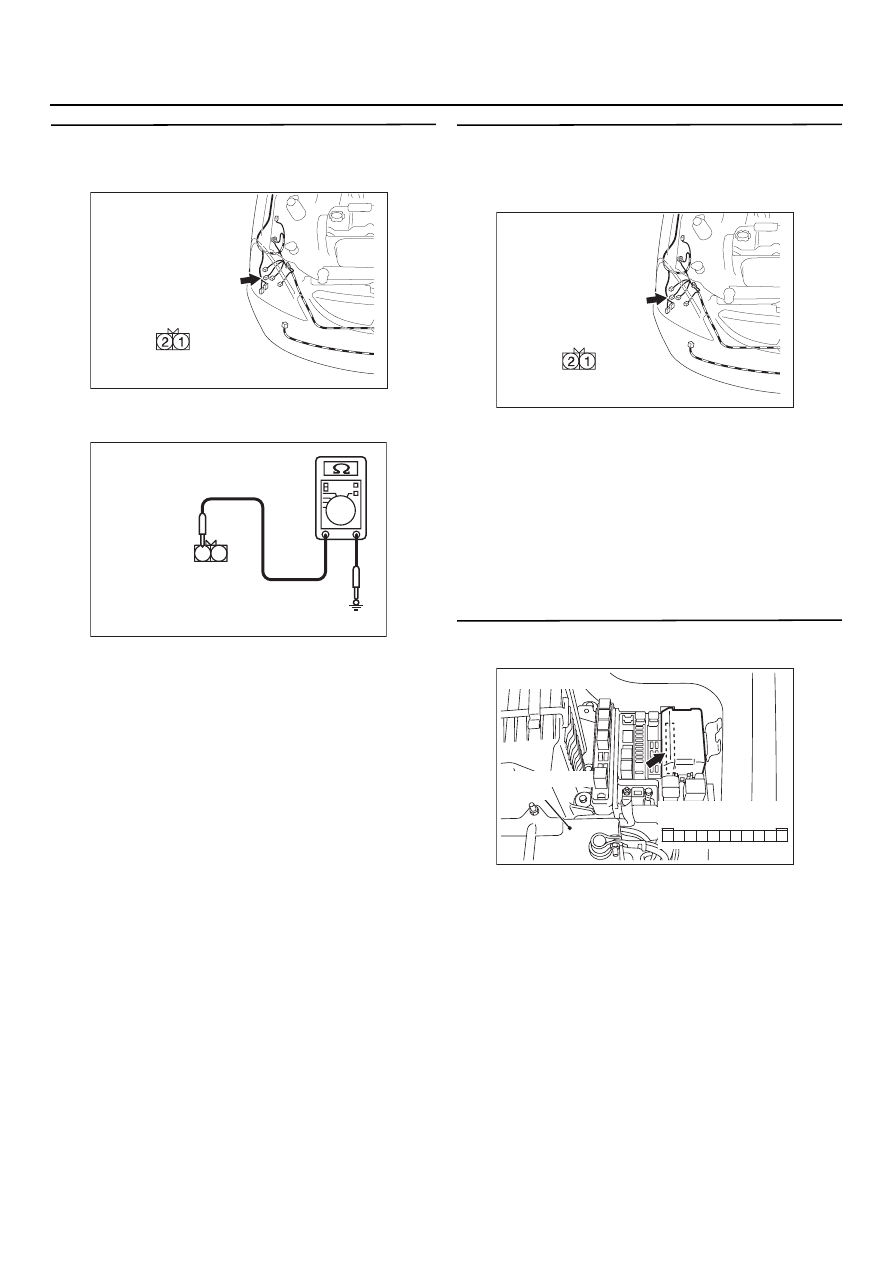

ЭТАП 6. Измерение сопротивления на
разъеме А=28 электродвигателя омывателя
фар головного света

(1) Отсоедините разъем, измерения проводите

со стороны жгута проводов.

(2) Проверьте проводимость между разъемом

АD28 (клемма № 2) электродвигателя
омывателя фар головного света и "массой".

Номинальное значение:
2 Ом не более

B: В норме ли результаты проверки?

ДА :

Перейдите к Этапу 8.

НЕТ :

Перейдите к Этапу 7.

ЭТАП 7. Проверка состояния жгута проводов
между разъемом А=28 (клемма № 2)
электродвигателя омывателя фар
головного света и "массой"

•

Проверьте состояние линии "массы"
на наличие обрыва цепи.

B: В норме ли результаты проверки?

ДА :

Неисправность может иметь
периодически повторяющийся характер
(См. главу 00, "Процесс поиска
неисправностей/контрольные точки",

CTP. 00-6

).

НЕТ :

Отремонтируйте жгут проводов.

ЭТАП 8. Проверка разъема: Разъем А=10Х
переднего электронного блока управления

B: В норме ли результаты проверки?

ДА :

Перейдите к Этапу 9.

НЕТ :

Отремонтируйте разъем.

AC303839

Разъем: A=28
<Автомобиль
с левым рулем>

AD

Вид со стороны
жгута проводов

AD28 (B)

2 1

AC301725

Разъем: АD28
(Вид со стороны
жгута проводов)

AC

AC303839

Разъем: A=28
<Автомобиль
с левым рулем>

AD

Вид со стороны
жгута проводов

AD28 (B)

AC301728 AD

Разъем: A=10X

Вид со стороны
блока реле

10

11

5

9 8 7 6

4 3

1

2

Аккумуляторная
батарея

54B

-229

МЕТОДИКА ПОИСКА ПРИЗНАКОВ НЕИСПРАВНОСТЕЙ

СИСТЕМА ЭЛЕКТРООБОРУДОВАНИЯ SWS БЕЗ МОНИТОРИНГА

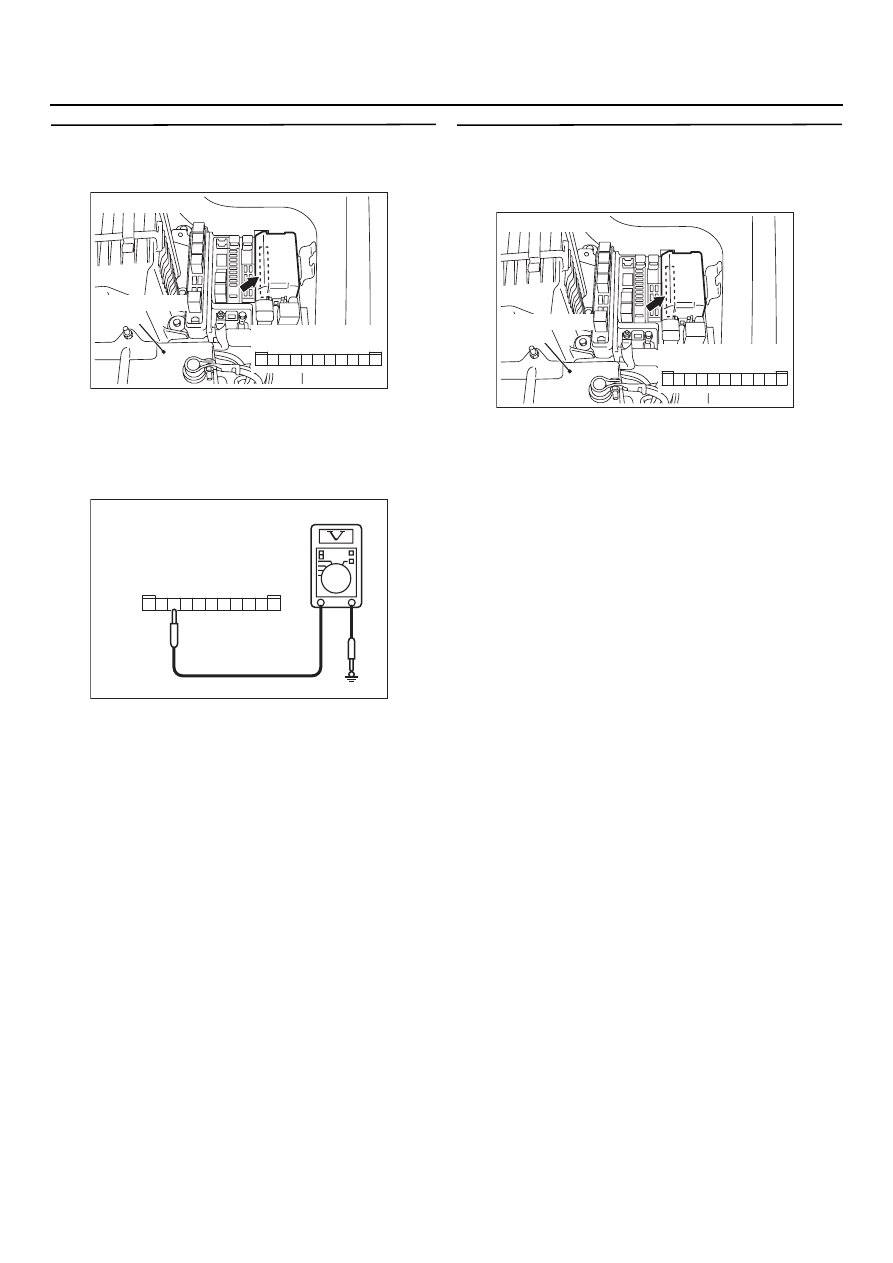

ЭТАП 9. Измерение напряжения на разъеме
А=10Х переднего электронного блока
управления

(1) Снимите передний электронный блок

управления, измерения проводите
со стороны монтажного блока.

(2) Замок зажигания: "ACC"(вспомогательное

оборудование).

(3) Измерьте напряжение между клеммой № 9

разъема АD11Х переднего электронного
блока управления и "массой".

Номинальное значение: Напряжение
бортсети

B: В норме ли результаты проверки?

ДА :

Перейдите к Этапу 11.

НЕТ :

Перейдите к Этапу 10.

ЭТАП 10. Проверка состояния жгута
проводов между разъемом А=10Х
(клемма № 3) переднего электронного
блока управления и плавкой вставкой (5)

•

Проверьте состояние линии питания от
плавкой вставки (5) на наличие разрыва
цепи.

B: В норме ли результаты проверки?

ДА :

Неисправность может иметь
периодически повторяющийся характер
(См. главу 00, "Процесс поиска
неисправностей/контрольные точки",

CTP. 00-6

).

НЕТ :

Отремонтируйте жгут проводов.

AC301728 AD

Разъем: A=10X

Вид со стороны
блока реле

10

11

5

9 8 7 6

4 3

1

2

Аккумуляторная
батарея

AC301541 EE

Разъем: АD10Х
(Вид со стороны блока реле)

10

11

5

9 8 7 6

4 3

1

2

AC301728 AD

Разъем: A=10X

Вид со стороны
блока реле

10

11

5

9 8 7 6

4 3

1

2

Аккумуляторная
батарея

54B

-230

МЕТОДИКА ПОИСКА ПРИЗНАКОВ НЕИСПРАВНОСТЕЙ

СИСТЕМА ЭЛЕКТРООБОРУДОВАНИЯ SWS БЕЗ МОНИТОРИНГА

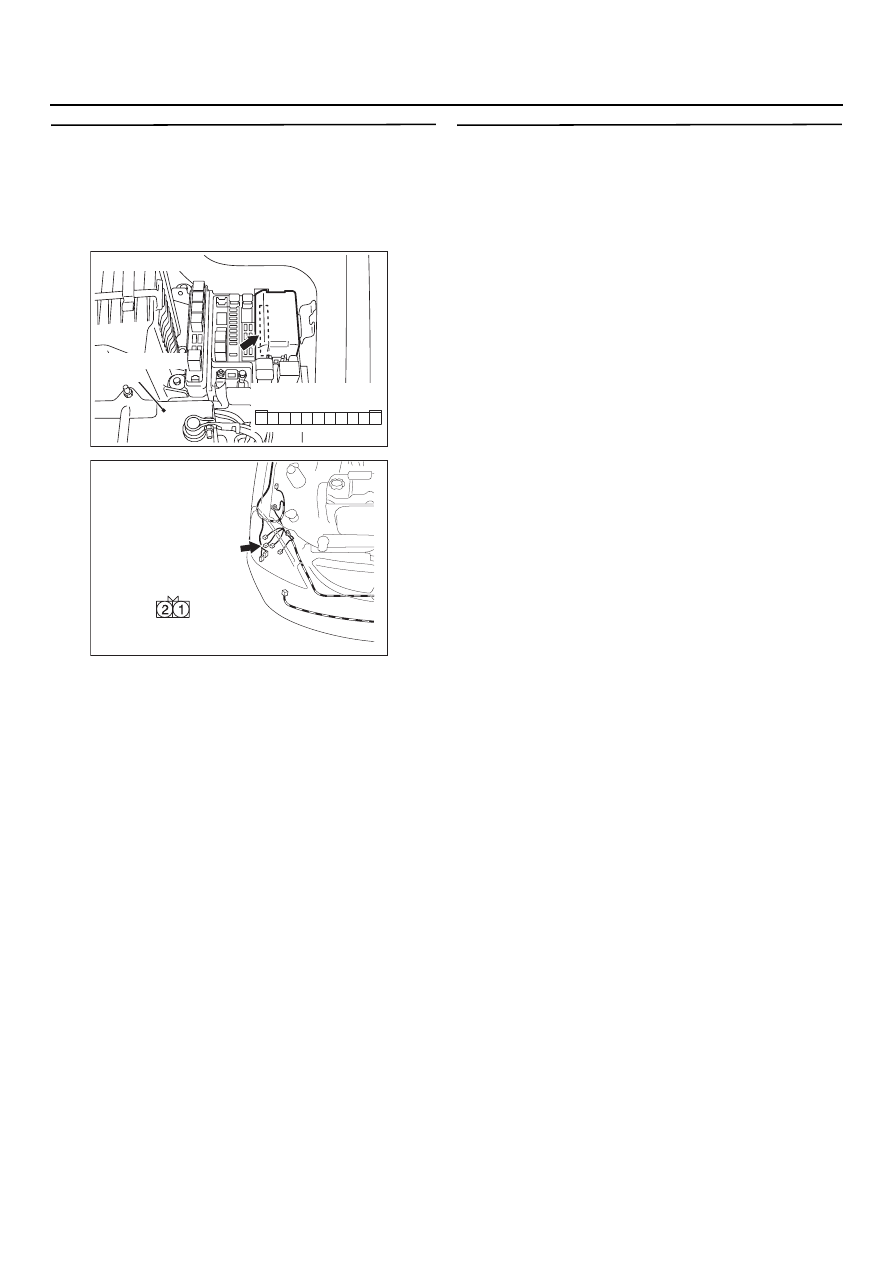

ЭТАП 11. Проверка состояния жгута
проводов между разъемом А=28 (клемма
№ 1) электродвигателя омывателя фар
головного света и разъемом А=11Х
(клеммой № 11) переднего электронного
блока управления

•

Проверьте состояние выходной линии
к электродвигателю омывателя фар
головного света на наличие разрыва цепи.

B: В норме ли результаты проверки?

ДА :

Перейдите к Этапу 12.

НЕТ :

Отремонтируйте жгут проводов.

ЭТАП 12. Повторная проверка системы
Омыватели фар головного света должны
нормально работать.

B: В норме ли результаты проверки?

ДА :

Неисправность может иметь
периодически повторяющийся характер
(См. главу 00, "Процесс поиска
неисправностей/контрольные точки",

CTP. 00-6

).

НЕТ :

Замените передний электронный блок
управления.

AC301728 AD

Разъем: A=10X

Вид со стороны
блока реле

10

11

5

9 8 7 6

4 3

1

2

Аккумуляторная
батарея

AC303839

Разъем: A=28
<Автомобиль
с левым рулем>

AD

Вид со стороны
жгута проводов

AD28 (B)

54B

-231

МЕТОДИКА ПОИСКА ПРИЗНАКОВ НЕИСПРАВНОСТЕЙ

СИСТЕМА ЭЛЕКТРООБОРУДОВАНИЯ SWS БЕЗ МОНИТОРИНГА

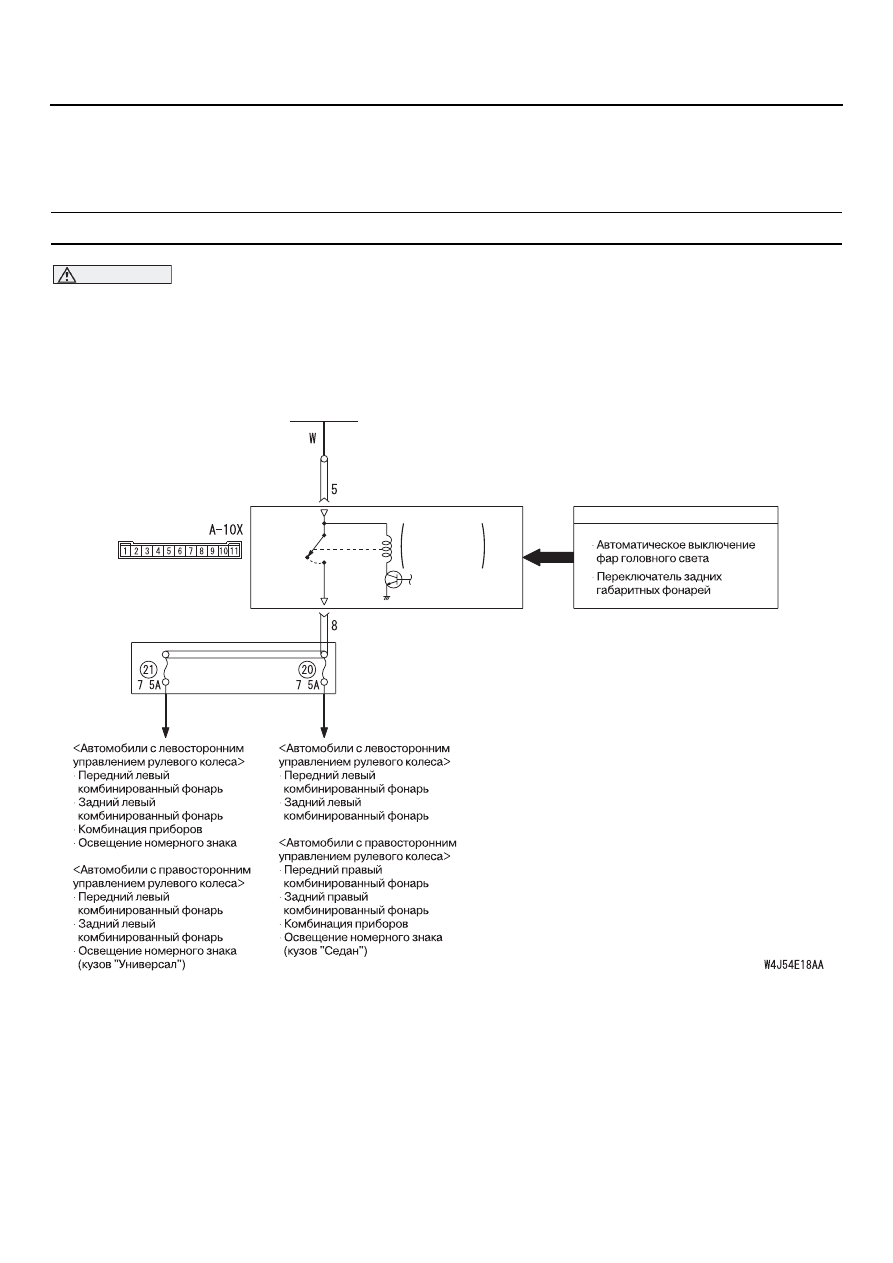

ФАРЫ ГОЛОВНОГО СВЕТА
И ЗАДНИЕ ГАБАРИТНЫЕ ОГНИ

МЕТОДИКА ПРОВЕРКИ I=1: Задние габаритные огни нормально не работают

ВНИМАНИЕ

При замене электронного блока
управления, убедитесь в исправности
цепей входных и выходных сигналов.

Цветовая кодировка проводов
B : Черный     LG : БледноDзеленый     G : Зеленый
L : Синий      W : Белый     Y : Желтый     SB : Голубой
BR : Коричневый     O : Оранжевый     GR : Серый
R : Красный     P : Розовый     V : Фиолетовый

Аккумуляторная
батарея

Передний ЭБУ

Реле задних
габаритных
фонарей

БЛОК
РЕЛЕ

ВХОДНОЙ СИГНАЛ

Цепь задних габаритных фонарей

ВКЛ.

ВЫКЛ.

,

,
