Mitsubishi Lancer / Lancer Wagon. Руководство - часть 250





54B

-220

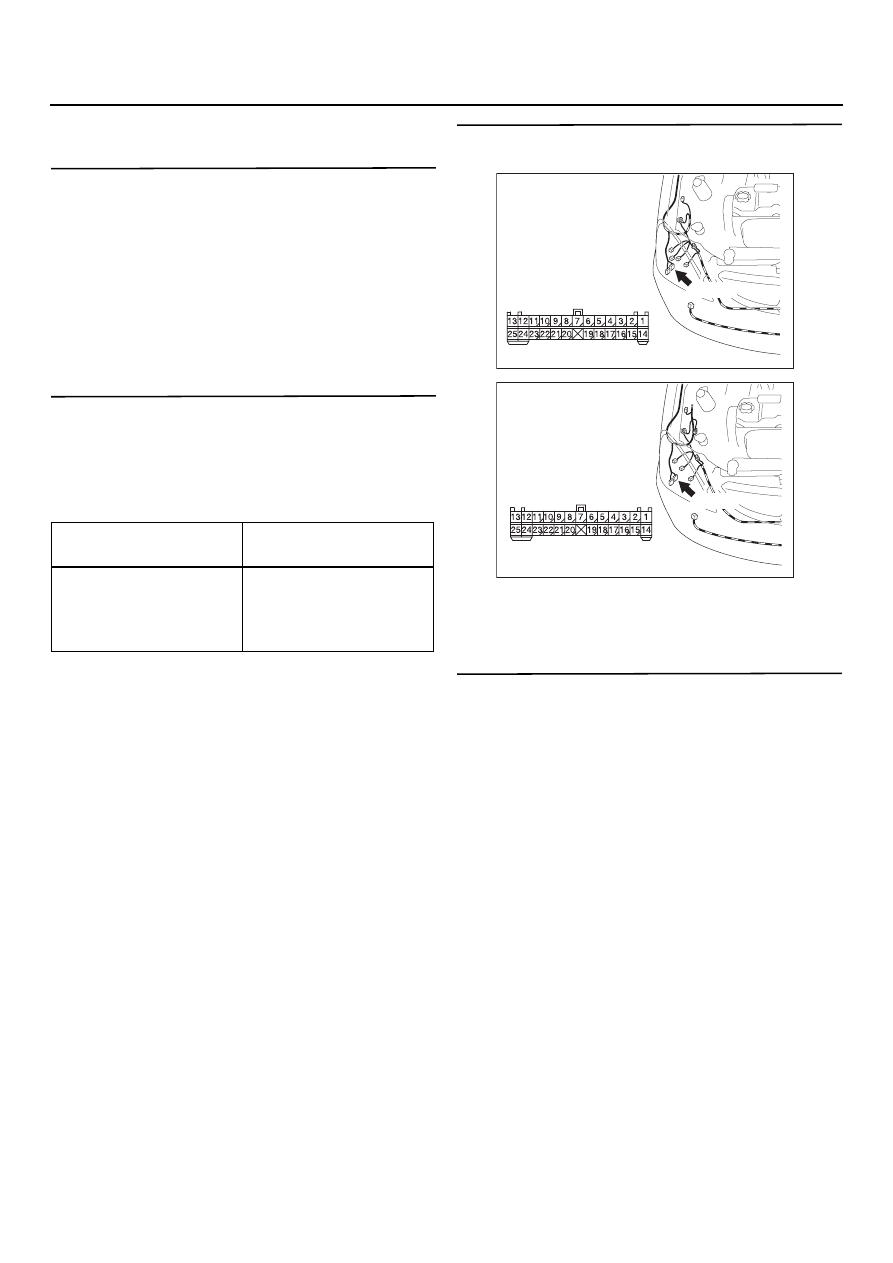

МЕТОДИКА ПОИСКА ПРИЗНАКОВ НЕИСПРАВНОСТЕЙ

СИСТЕМА ЭЛЕКТРООБОРУДОВАНИЯ SWS БЕЗ МОНИТОРИНГА

МЕТОДИКА ДИАГНОСТИРОВАНИЯ

ЭТАП 1. Проверка работы стеклоочистетеля
задней двери
Проверьте, нормально ли работает
стеклочиститель задней двери.

B: В норме ли результаты проверки?

ДА :

Перейдите к Этапу 2.

НЕТ :

Обратитесь к методике проверки GD1
"Стеклоочиститель задней двери не
работает ни на одном режиме",

CTP. 54B-207

.

ЭТАП 2. Проверка сигналов
Проверьте наличие входного сигнала, который
относится к работе стеклоочистителя задней
двери при включенной передаче заднего хода
("R").

Номинальное значение: Приборы
MUT=II/III подают звуковой сигнал
или происходит колебание стрелки
вольтметра.

B: В норме ли результаты проверки?

ДА :

Перейдите к Этапу 3.

НЕТ :

Обратитесь к методике проверки MD3
"Не получен сигнал переключателя
фонаря заднего хода",

CTP. 54B-392

<Автомобили с механической коробкой
передач>. Обратитесь к методике
проверки MD3 "Не получен сигнал
переключателя селектора (задний ход)",

CTP. 54B-399

. <Автоматическая коробка

передач>.

ЭТАП 3. Повторная проверка системы
Проверьте, работает ли стеклоочиститель
задней двери в непрерывном режиме при
включении передачи заднего хода ("R").

B: В норме ли результаты проверки?

ДА :

Неисправность может иметь
периодически повторяющийся характер
(См. главу 00, "Процесс поиска
неисправностей/контрольные точки",

CTP. 00-6

).

НЕТ :

Замените электронный блок
управления системой ETACS.

Переключатель
системы

Проверьте
состояние

Выключатель сигнала
заднего хода

При установке замка
зажигания в
положение "ON"
(зажигание включено)
и при перемещении
рычага переключения
передач в положение
"R" (задний ход).

54B

-221

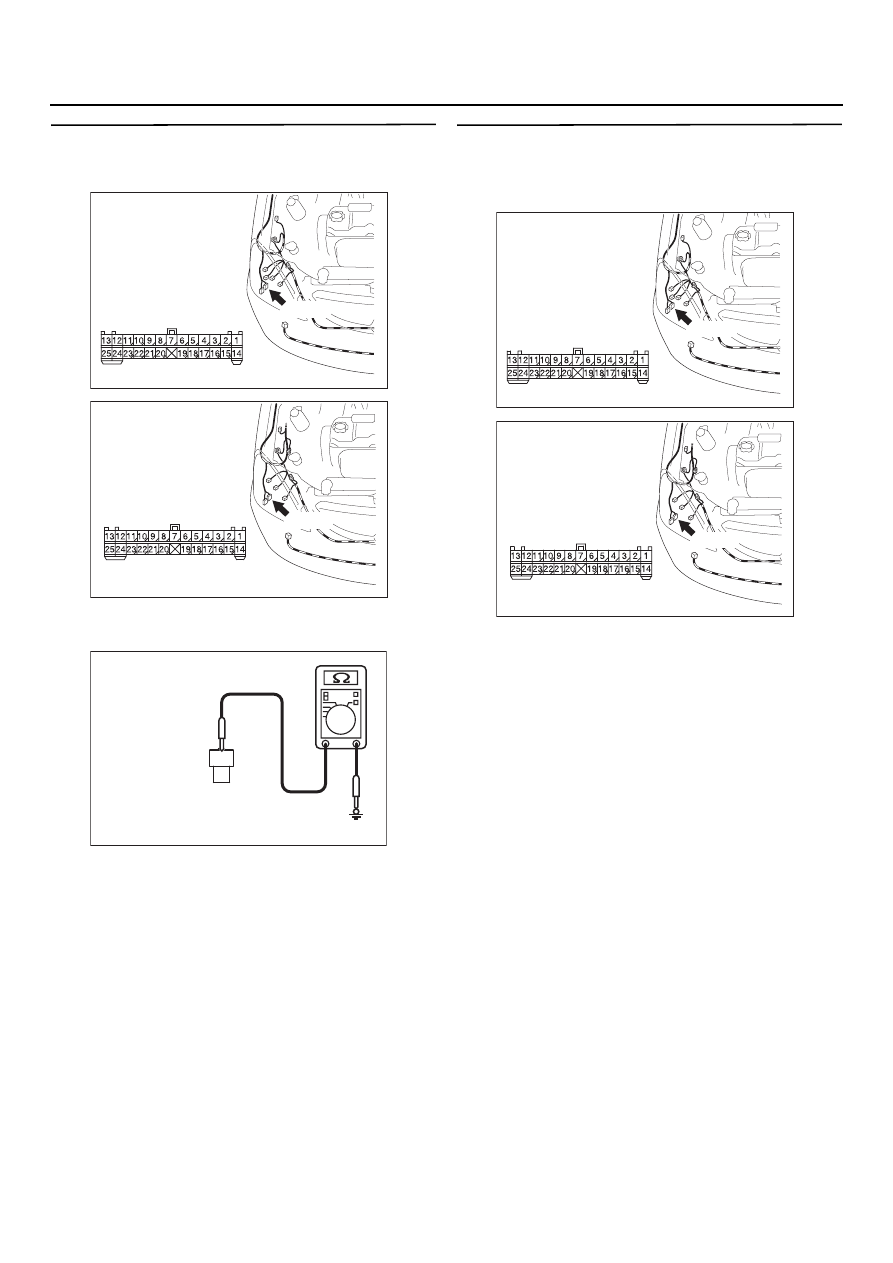

МЕТОДИКА ПОИСКА ПРИЗНАКОВ НЕИСПРАВНОСТЕЙ

СИСТЕМА ЭЛЕКТРООБОРУДОВАНИЯ SWS БЕЗ МОНИТОРИНГА

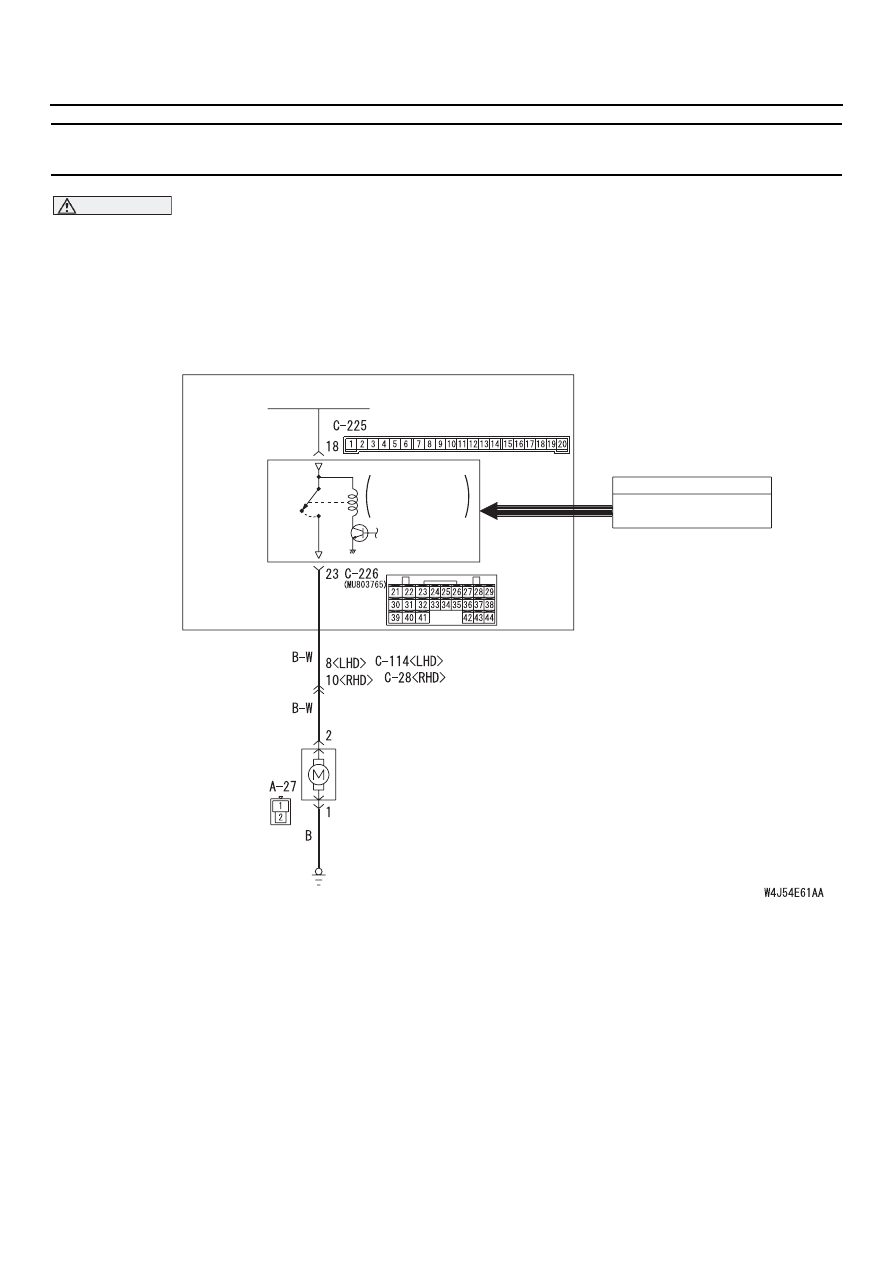

МЕТОДИКА ПРОВЕРКИ G=4: Омыватель стеклоочистителя задней двери не работает.
<Универсал>

ВНИМАНИЕ

При замене электронного блока
управления, убедитесь в исправности
цепей входных и выходных сигналов.

КОММЕНТАРИЙ ПО ПОВОДУ
ПРИЗНАКА НЕИСПРАВНОСТИ

Если омыватель задней двери не работает
нормально, могут быть неисправны цепи
входных сигналов к переключателю стеклоD
очистителя задней двери, электродвигатель
омывателя задней двери, или сам электронный
блок управления системой ETACS.

Возможные причины

Неисправность электродвигателя привода
омывателя задней двери.

Неисправность подрулевого переключателя.

Неисправность электронного блока
управления системой ETACS.

Повреждение жгута проводов или разъемов.

ЗАМОК
ЗАЖИГАНИЯ (АСС)

ЭБУ системы
ETACS

ВХОДНОЙ СИГНАЛ

Переключатель омывателя
стекла задней двери

Электродвигатель
омывателя стекла
задней двери

Реле омывателя
стекла задней
двери

Цветовая кодировка проводов
B : Черный     LG : БледноDзеленый     G : Зеленый     L : Синий     W : Белый
Y : Желтый     SB : Голубой     BR : Коричневый     O : Оранжевый     GR : Серый
R : Красный     P : Розовый     V : Фиолетовый

Вид со стороны монтажного блока

Цепь привода омывателя стекла задней двери

МОНТАЖНЫЙ БЛОК

ВКЛ.

ВЫКЛ.

ПРИМЕЧАНИЕ
*1: Автомобили с левосторонним управлением рулевого колеса (LHD)
*2: Автомобили с правосторонним управлением рулевого колеса (RHD)

*1

*1

*2

*2

54B

-222

МЕТОДИКА ПОИСКА ПРИЗНАКОВ НЕИСПРАВНОСТЕЙ

СИСТЕМА ЭЛЕКТРООБОРУДОВАНИЯ SWS БЕЗ МОНИТОРИНГА

МЕТОДИКА ДИАГНОСТИРОВАНИЯ

ЭТАП 1. Проверка работы стеклоочистетеля
задней двери
Проверьте, нормально ли работает
стеклочиститель задней двери.

B: В норме ли результаты проверки?

ДА :

Перейдите к Этапу 2.

НЕТ :

Обратитесь к методике проверки GD1
"Стеклоочиститель задней двери не
работает ни на одном режиме",

CTP. 54B-207

.

ЭТАП 2. Проверка сигналов
Проверьте наличие входных сигналов,
перечисленные ниже, которые относятся
к омывателю задней двери.

Замок зажигания: "ACC"(вспомогательное
оборудование).

Номинальное значение: Приборы
MUT=II/III подают звуковой сигнал
или происходит колебание стрелки
вольтметра.

B: В норме ли результаты проверки?

ДА :

Перейдите к Этапу 3.

НЕТ :

Обратитесь к методике проверки MD6
"Не получен сигнал подрулевого
переключателя (переключатель
омывателей ветрового стекла и стекла
задней двери)",

CTP. 54B-412

.

ЭТАП 3. Проверка разъема: Разъем А=27
электродвигателя омывателя задней двери

B: В норме ли результаты проверки?

ДА :

Перейдите к Этапу 4.

НЕТ :

Отремонтируйте разъем.

Этап 4. Проверка состояния
электродвигателя омывателя задней двери
См. главу 51, "Стеклоочиститель и омыватель
задней двери",

CTP. 51-29

.

B: В норме ли результаты проверки?

ДА :

Перейдите к Этапу 5.

НЕТ :

Замените электродвигатель омывателя
ветрового стекла.

Переключатель
системы

Проверьте
состояние

Подрулевой переклюD
чатель (переключатель
омывателя задней
двери)

При переключении из
положения "OFF"
(выкл.) в положение
"ON" (вкл.)

AC303839

Разъем: A=27
<Автомобиль
с левым рулем>

AC

Вид со стороны
жгута проводов

AD27 (G)

AC303825

Разъем: A=27
<Автомобиль
с правым рулем>

AF

Вид со стороны
жгута проводов

AD27 (G)

54B

-223

МЕТОДИКА ПОИСКА ПРИЗНАКОВ НЕИСПРАВНОСТЕЙ

СИСТЕМА ЭЛЕКТРООБОРУДОВАНИЯ SWS БЕЗ МОНИТОРИНГА

ЭТАП 5. Измерение сопротивления
на разъеме А=27 электродвигателя
омывателя задней двери

(1) Отсоедините разъем, измерения проводите

со стороны жгута проводов.

(2) Проверьте проводимость между разъемом

АD27 (клемма № 1) электродвигателя
омывателя задней двери и "массой".

Номинальное значение:
2 Ом не более

B: В норме ли результаты проверки?

ДА :

Перейдите к Этапу 7.

НЕТ :

Перейдите к Этапу 6.

ЭТАП 6. Проверка состояния жгута проводов
между разъемом А=27 (клемма № 1)
электродвигателя омывателя задней двери
и "массой"

Проверьте состояние линии заземления
на наличие разрыва или короткого
замыкания цепи.

B: В норме ли результаты проверки?

ДА :

Неисправность может иметь
периодически повторяющийся характер
(См. главу 00, "КПроцесс поиска
неисправностей/контрольные точки",

CTP. 00-6

).

НЕТ :

Отремонтируйте жгут проводов.

AC303839

Разъем: A=27
<Автомобиль
с левым рулем>

AC

Вид со стороны
жгута проводов

AD27 (G)

AC303825

Разъем: A=27
<Автомобиль
с правым рулем>

AF

Вид со стороны
жгута проводов

AD27 (G)

2

1

AC301639

Разъем: АD27
(Вид со стороны
жгута проводов)

AB

AC303839

Разъем: A=27
<Автомобиль
с левым рулем>

AC

Вид со стороны
жгута проводов

AD27 (G)

AC303825

Разъем: A=27
<Автомобиль
с правым рулем>

AF

Вид со стороны
жгута проводов

AD27 (G)
