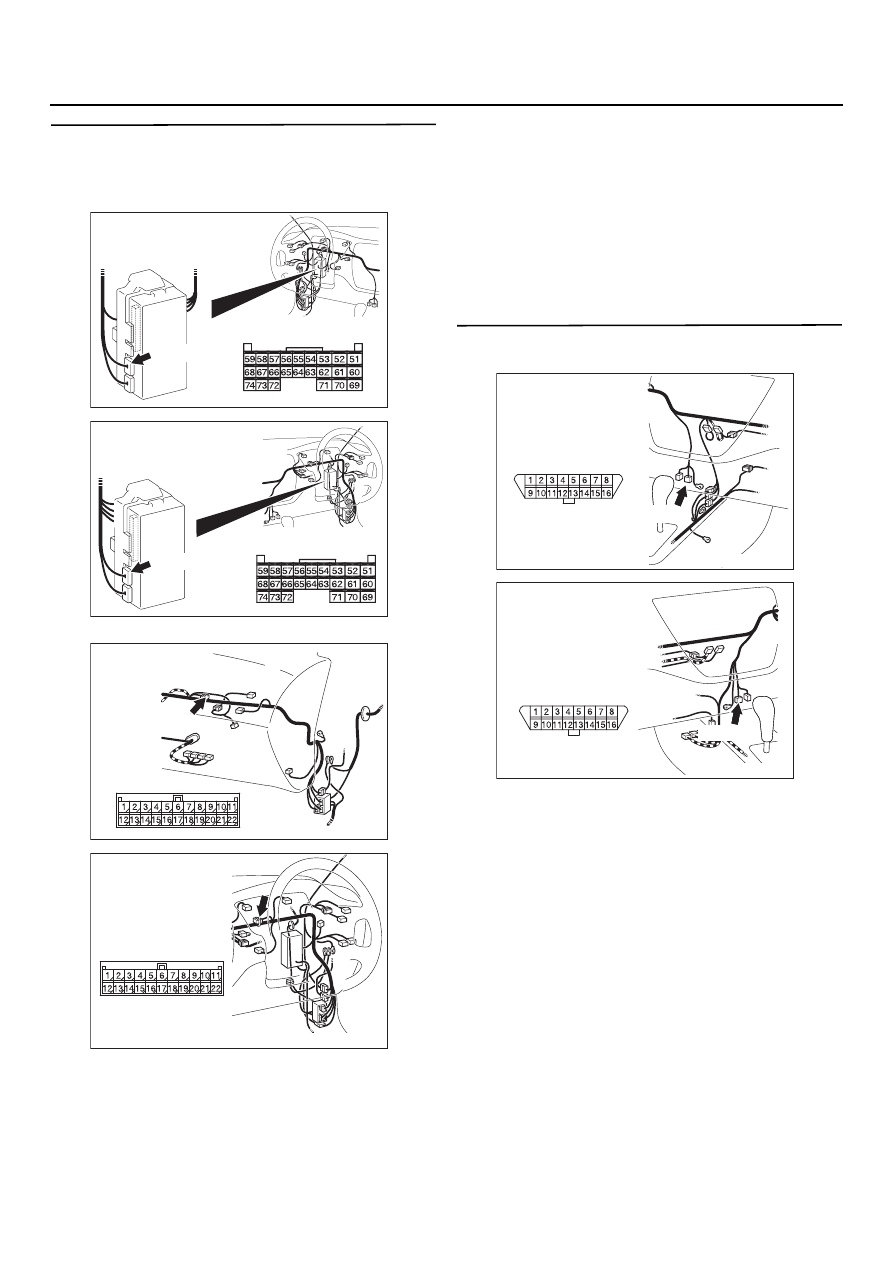

Mitsubishi Lancer / Lancer Wagon. Руководство - часть 209

54B

-56

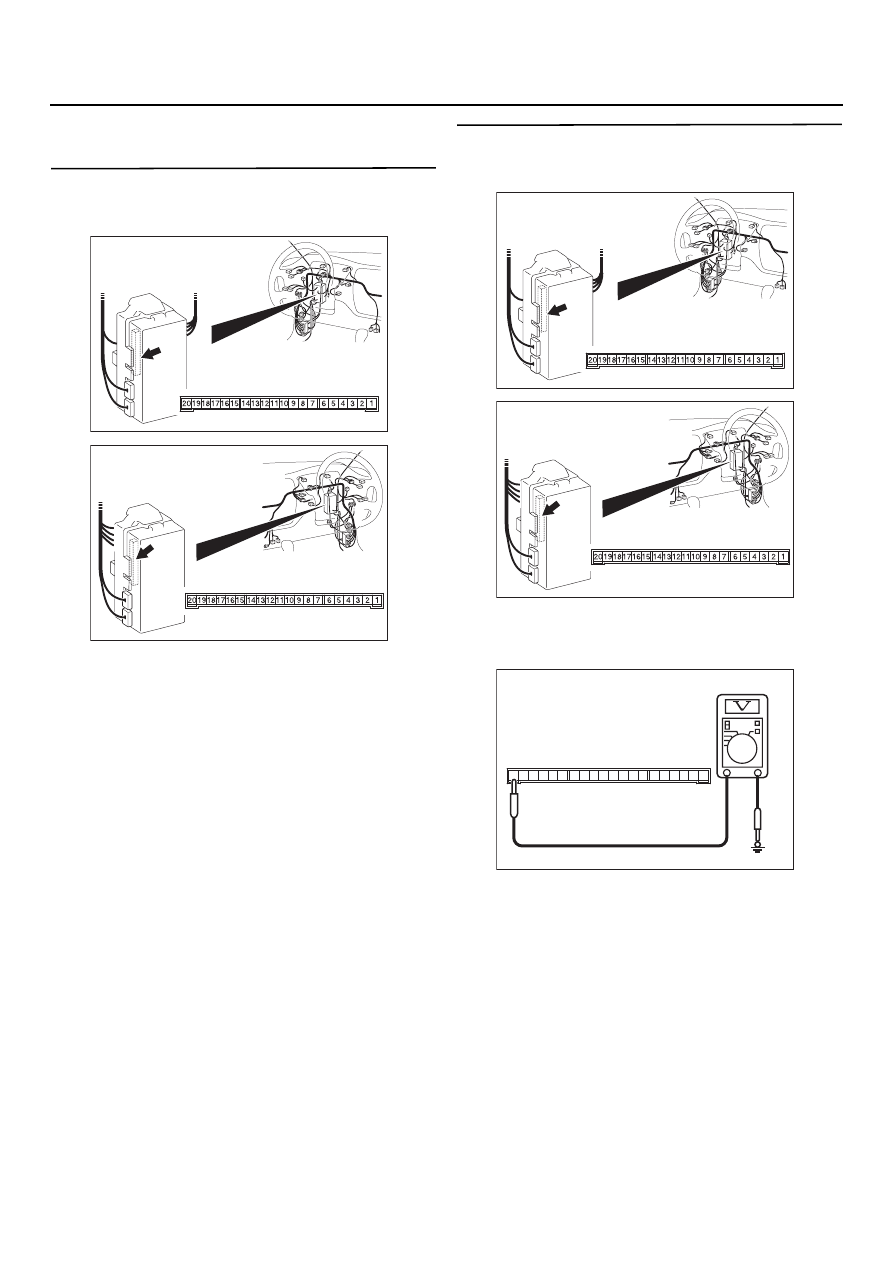

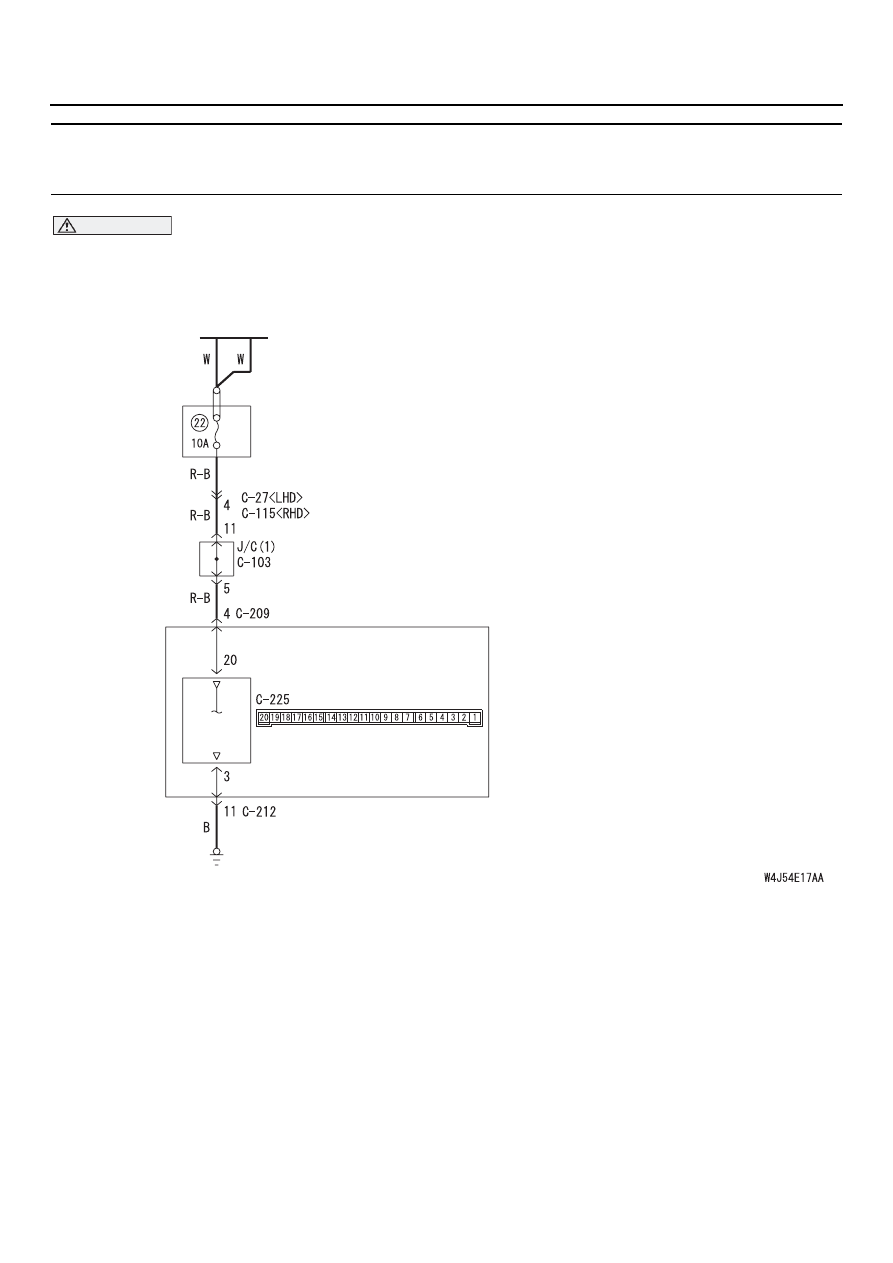

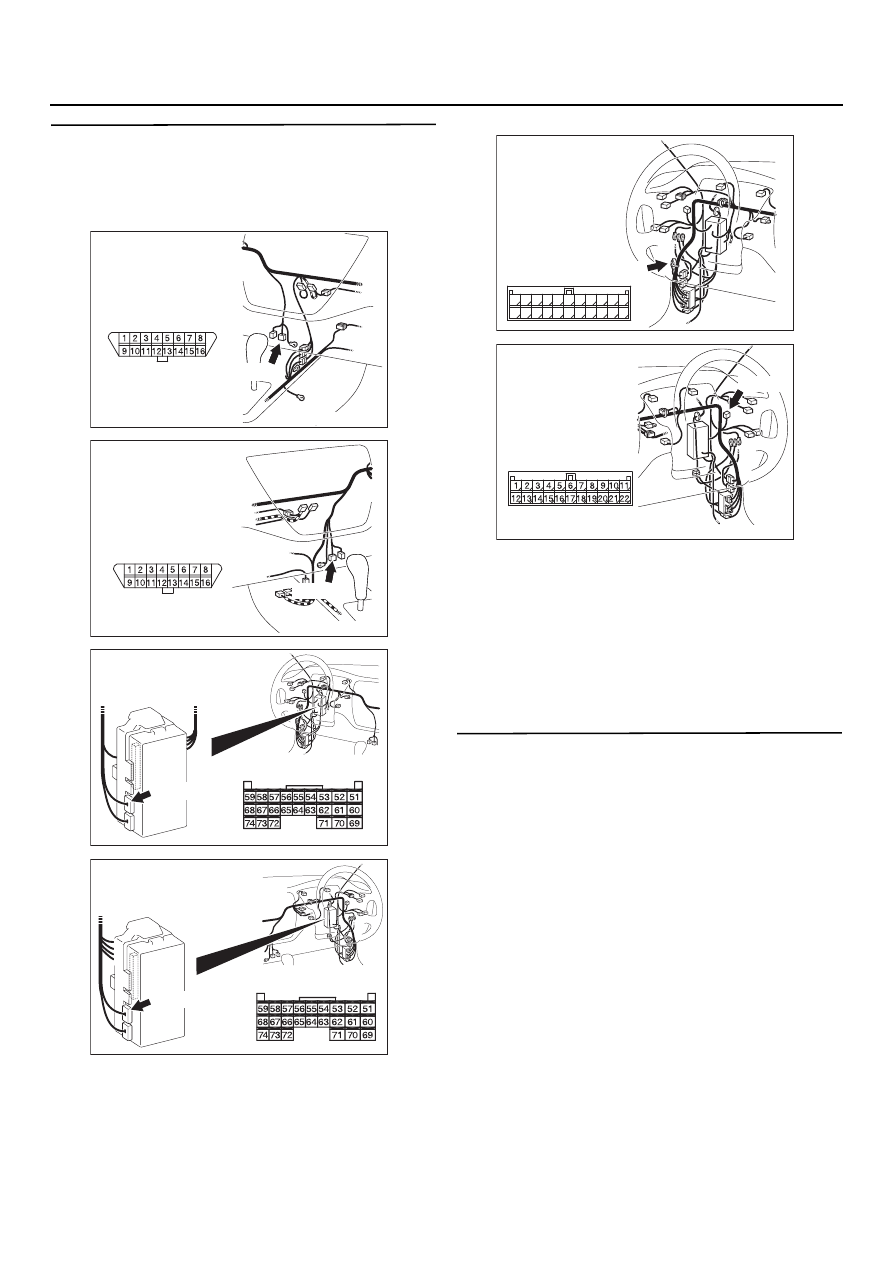

МЕТОДИКА ПОИСКА ПРИЗНАКОВ НЕИСПРАВНОСТЕЙ

СИСТЕМА ЭЛЕКТРООБОРУДОВАНИЯ SWS БЕЗ МОНИТОРИНГА

ЭТАП 5. Проверка состояния жгута проводов
между разъемом С=227 (клемма № 56)
электронного блока управления системой
ETACS и "массой"

NOTE:

Перед проверкой жгута проводов, проверьте
состояние соединительного разъема C$104
<Автомобили с левым расположением органов
управления>, или разъема C$07 <Автомобили с
правым расположением органов управления>,
отремонтируйте разъем(ы) в случае
необходимости.

•

Проверьте состояние линии "массы"
на наличие обрыва цепи.

B: В норме ли результаты проверки?

ДА :

Неисправность может иметь
периодически повторяющийся характер
(См. главу 00, "Процесс поиска
неисправностей/контрольные точки",

CTP. 00-6

НЕТ :

Отремонтируйте жгут проводов.

ЭТАП 6. Проверка разъема:
Диагностический разъем С=11

B: В норме ли результаты проверки?

ДА :

Перейдите к Этапу 7.

НЕТ :

Отремонтируйте неисправный разъем.

AC303810

Разъем: C=227

Монтажный блок (вид сзади)

Вид со стороны
жгута проводов

CD227(GR)

<Автомобили с левым рулем>

AC303867

Монтажный блок (вид сзади)

Разъем: C=227

Вид со стороны
жгута проводов

CD227(GR)

<Автомобили с правым рулем>

AC303804 AB

CD104 (GR)

Разъем: C=104
<Автомобили с левым рулем>

AC303814

Разъем: C=07
<Автомобили
с правым рулем>

AC303800

Разъем: C=11
<Автомобили
с левым рулем>

Вид спереди

CD11 (B)

AC303812

Разъем: C=11
<Автомобили
с правым рулем>

Вид спереди

CD11(B)

54B

-57

МЕТОДИКА ПОИСКА ПРИЗНАКОВ НЕИСПРАВНОСТЕЙ

СИСТЕМА ЭЛЕКТРООБОРУДОВАНИЯ SWS БЕЗ МОНИТОРИНГА

ЭТАП 7. Проверка состояния жгута проводов
от разъема С=227 (клеммы № 53, 71)
электронного блока управления системой
ETACS до диагностического разъема
С=11 9 и 1

NOTE:

Перед проверкой жгута проводов, проверьте
соединительный разъем C$32, отремонтируйте
его, в случае необходимости.

•

Проверьте состояние линии связи
на наличие разрыва цепи.

B: В норме ли результаты проверки?

ДА :

Перейдите к Этапу 8.

НЕТ :

Отремонтируйте жгут проводов.

ЭТАП 8. Повторная проверка системы
Проверьте поддерживается ли связь
с приборами MUTDII/III.

B: В норме ли результаты проверки?

ДА :

CTP. 00-6

НЕТ :

Замените электронный блок
управления системой ETACS.

AC303800

Разъем: C=11
<Автомобили
с левым рулем>

Вид спереди

CD11 (B)

AC303812

Разъем: C=11
<Автомобили
с правым рулем>

Вид спереди

CD11(B)

AC303810

Разъем: C=227

Монтажный блок (вид сзади)

Вид со стороны
жгута проводов

CD227(GR)

<Автомобили с левым рулем>

AC303867

Монтажный блок (вид сзади)

Разъем: C=227

Вид со стороны
жгута проводов

CD227(GR)

<Автомобили с правым рулем>

AC303798

Разъем: C=32
<Автомобили
с левым рулем>

7 8 9

CD32 (B)

AC303814

Разъем: C=32
<Автомобили
с правым рулем>

CD32(B)

54B

-58

МЕТОДИКА ПОИСКА ПРИЗНАКОВ НЕИСПРАВНОСТЕЙ

СИСТЕМА ЭЛЕКТРООБОРУДОВАНИЯ SWS БЕЗ МОНИТОРИНГА

МЕТОДИКА ПРОВЕРКИ А=2: При установке замка зажигания в положение "LOCK"("OFF"),
функции нормально не работают. Проверьте состояние цепи питания электронного блока
управления системой ETACS

ВНИМАНИЕ

При замене электронного блока
управления, проверьте состояние цепи
питания, цепи заземления и цепи связи.

КОММЕНТАРИЙ ПО ПОВОДУ
ПРИЗНАКА НЕИСПРАВНОСТИ

Если эта цепь неисправна, а замок зажигания
находится в положении LOCK (OFF) D
выключено, электронный блок управления
системой ETACS не работает. В этом случае,
действие, перечисленных ниже функций, будет
приостановлено.

•

Функция (световая) напоминания об
оставленном ключе в замке зажигания.

•

Система дистанционного открывания замков
дверей.

•

Функция автоматического выключения фар
головного света.

Однако, если переключить замок зажигания
в положение ON (зажигание включено),
эти функции возобновят свое действие.

•

Чтение диагностического кода и проверка
входного сигнала приборами MUTDII/III.

•

Центральное запирание дверей.

•

Фары головного света и задние габаритные
огни.

•

Фонари аварийной сигнализации.

•

Плафоны освещения салона автомобиля.

Возможные причины

•

Неисправность электронного блока
управления системой ETACS.

•

Повреждение жгута проводов или разъемов.

Вид со стороны монтажного блока

ЭБУ системы ETACS

Цветовая кодировка проводов
B : Черный LG : БледноDзеленый
G : Зеленый L : Синий W : Белый
Y : Желтый SB : Голубой BR : Коричневый
O : Оранжевый GR : Серый R : Красный
P : Розовый V : Фиолетовый

Аккумуляторная
батарея

БЛОК
РЕЛЕ

ПРИМЕЧАНИЕ
*1: Автомобиль с левым расположением
органов управления (LHD)
*2: Автомобиль с правым расположением
органов управления (RHD)

МОНТАЖНЫЙ БЛОК

"Масса"

54B

-59

МЕТОДИКА ПОИСКА ПРИЗНАКОВ НЕИСПРАВНОСТЕЙ

СИСТЕМА ЭЛЕКТРООБОРУДОВАНИЯ SWS БЕЗ МОНИТОРИНГА

МЕТОДИКА ДИАГНОСТИРОВАНИЯ

ЭТАП 1. Проверка разъема: Разъем С=225
электронного блока управления системой
ETACS

B: В норме ли результаты проверки?

ДА :

Перейдите к Этапу 2.

НЕТ :

Отремонтируйте неисправный разъем.

ЭТАП 2. Измерение напряжения на разъеме
С=225 электронного блока управления
системой ETACS

(1) Снимите электронный блок управления

системой ETACS, измерения проводите
со стороны монтажного блока.

(2) Напряжение между разъемом СD225

(клемма № 20) электронного блока
управления системой ETACS и "массой".

Номинальное значение:
Напряжение бортсети

B: В норме ли результаты проверки?

ДА :

Перейдите к Этапу 4.

НЕТ :

Перейдите к Этапу 3.

AC303810

Разъем: C=225

Вид со стороны монтажного блока

Монтажный блок (вид сзади)

<Автомобили с левым рулем>

AC303867

Монтажный блок (вид сзади)

Разъем: C=225

Вид со стороны монтажного блока

<Автомобили с правым рулем>

AC303810

Разъем: C=225

Вид со стороны монтажного блока

Монтажный блок (вид сзади)

<Автомобили с левым рулем>

AC303867

Монтажный блок (вид сзади)

Разъем: C=225

Вид со стороны монтажного блока

<Автомобили с правым рулем>

AC301541 CX

Разъем СD225
(вид со стороны монтажного блока)

2019

1615 14

9 8

6 5
