Mitsubishi Lancer / Lancer Wagon. Руководство - часть 167

НАРУЖНЫЕ ЗЕРКАЛА ЗАДНЕГО ВИДА

ЭКСТЕРЬЕР

51

-47

ТОЧКА ДЛЯ СНЯТИЯ ПРИ РЕМОНТЕ

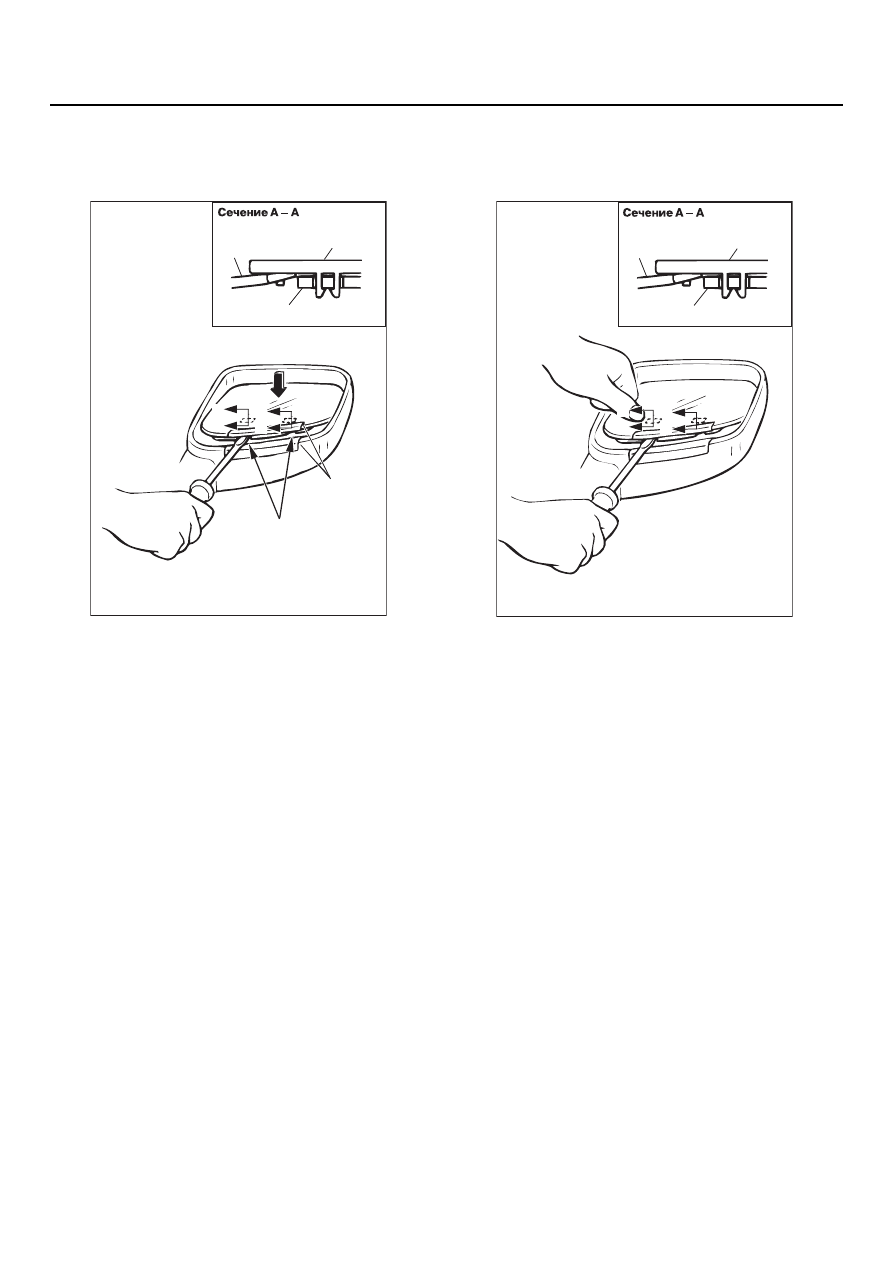

<<A>> СНЯТИЕ ЗЕРКАЛЬНОГО
ЭЛЕМЕНТА

Наклоните зеркальный элемент рукой и
подложите защитный материал, как показано на
рисунке. Затем вставьте плоскую рабочую часть
отвертки между корпусом зеркала и тыльной
частью зеркального элемента и отделите его
от корпуса.

ТОЧКИ УСТАНОВКИ ПРИ РЕМОНТЕ

>>A<< УСТАНОВКА ЗЕРКАЛЬНОГО
ЭЛЕМЕНТА

Удерживая фиксатор на поворотной пластине
при помощи отвертки с плоской рабочей
частью, установите в корпус зеркальный
элемент.

AC000441

00007256

Зеркальный
элемент

Отвертка
с плоским
лезвием

Поворотная пластина

Вырезы

Защитный
материал

A
A

A

A

AE

AC000442

00007258

Зеркальный
элемент

Отвертка
с плоским
лезвием

Поворотная пластина

A
A

A

A

AB

НАРУЖНЫЕ ЗЕРКАЛА ЗАДНЕГО ВИДА

ЭКСТЕРЬЕР

51

-48

ПРОВЕРКА

M1511006500286

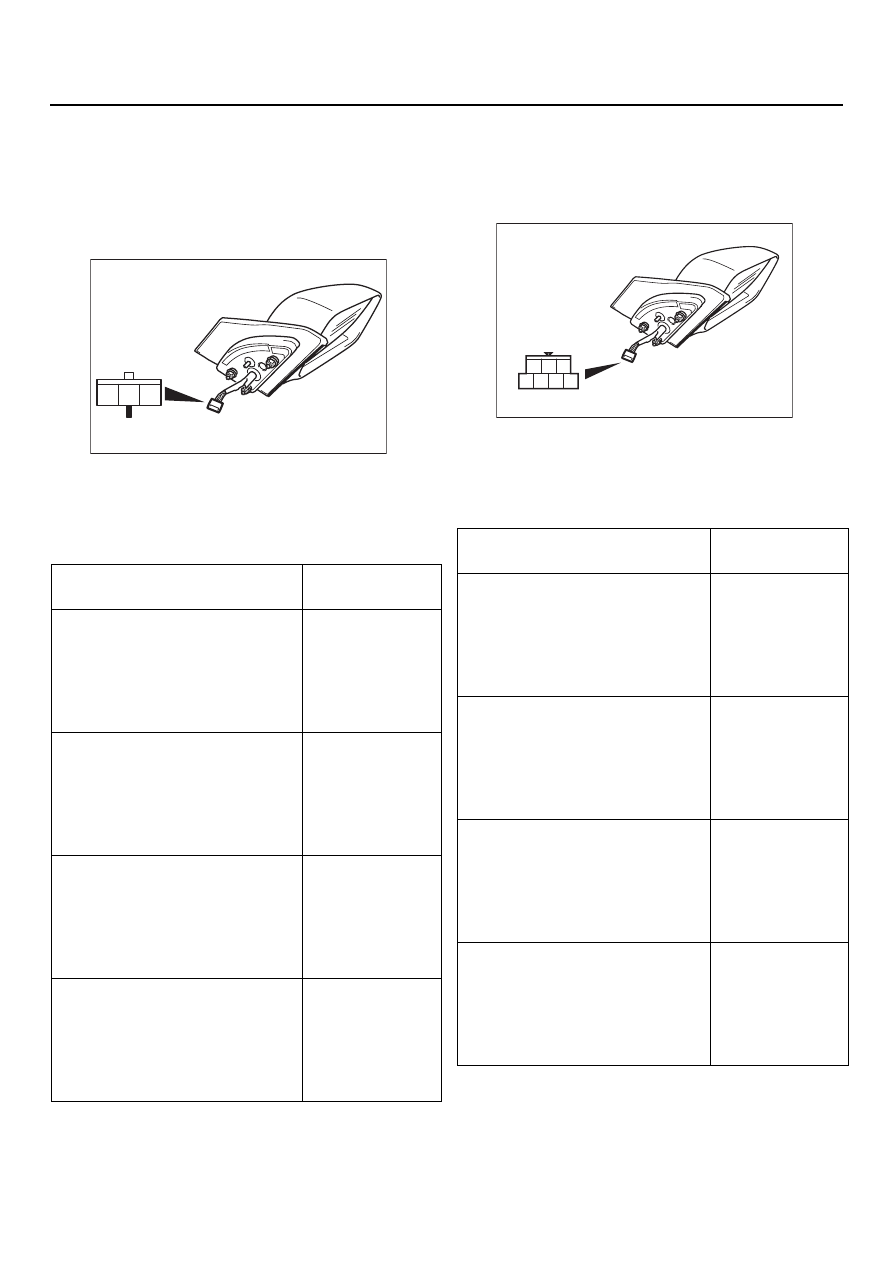

ПРОВЕРКА РАБОТЫ НАРУЖНЫХ
ЗЕРКАЛ С ЭЛЕКТРОПРИВОДОМ
<АВТОМОБИЛИ БЕЗ ПОДОГРЕВА
НАРУЖНЫХ ЗЕРКАЛ>

Убедитесь в том, что зеркальные элементы
перемещаются в соответствии с данными,
приведенными в таблице, когда каждый
из выводов присоединен к аккумуляторной
батарее.

ПРОВЕРКА РАБОТЫ НАРУЖНЫХ
ЗЕРКАЛ С ЭЛЕКТРОПРИВОДОМ
<АВТОМОБИЛИ С ПОДОГРЕВОМ
НАРУЖНЫХ ЗЕРКАЛ>

Убедитесь в том, что зеркальные элементы
перемещаются в соответствии с данными,
приведенными в таблице, когда каждый
из выводов присоединен к аккумуляторной
батарее.

Подсоединение
аккумуляторной батареи

Регулировка
положения

•

Присоедините вывод 1
к "отрицательному" выводу
аккумуляторной батареи.

•

Присоедините вывод 3
к "положительному" выводу
аккумуляторной батареи.

Зеркальный
элемент должен
повернуться
вверх

•

Присоедините вывод 3
к "отрицательному" выводу
аккумуляторной батареи.

•

Присоедините вывод 1
к "положительному" выводу
аккумуляторной батареи.

Зеркальный
элемент должен
повернуться
вниз

•

Присоедините вывод 1
к "отрицательному" выводу
аккумуляторной батареи.

•

Присоедините вывод 2
к "положительному" выводу
аккумуляторной батареи.

Зеркальный
элемент должен
повернуться
вправо

•

Присоедините вывод 2
к "отрицательному" выводу
аккумуляторной батареи.

•

Присоедините вывод 1
к "положительному" выводу
аккумуляторной батареи.

Зеркальный
элемент должен
повернуться
влево

3

2

1

AC005969

Подсоединение
аккумуляторной батареи

Регулировка
положения

•

Присоедините вывод 5
к "отрицательному" выводу
аккумуляторной батареи.

•

Присоедините вывод 7
к "положительному" выводу
аккумуляторной батареи.

Зеркальный
элемент должен
повернуться
вверх

•

Присоедините вывод 7
к "отрицательному" выводу
аккумуляторной батареи.

•

Присоедините вывод 5
к "положительному" выводу
аккумуляторной батареи.

Зеркальный
элемент должен
повернуться
вниз

•

Присоедините вывод 5
к "отрицательному" выводу
аккумуляторной батареи.

•

Присоедините вывод 6
к "положительному" выводу
аккумуляторной батареи.

Зеркальный
элемент должен
повернуться
вправо

•

Присоедините вывод 6
к "отрицательному" выводу
аккумуляторной батареи.

•

Присоедините вывод 5
к "положительному" выводу
аккумуляторной батареи.

Зеркальный
элемент должен
повернуться
влево

AC202548

1

4 5 6 7

2 3

НАРУЖНЫЕ ЗЕРКАЛА ЗАДНЕГО ВИДА

ЭКСТЕРЬЕР

51

-49

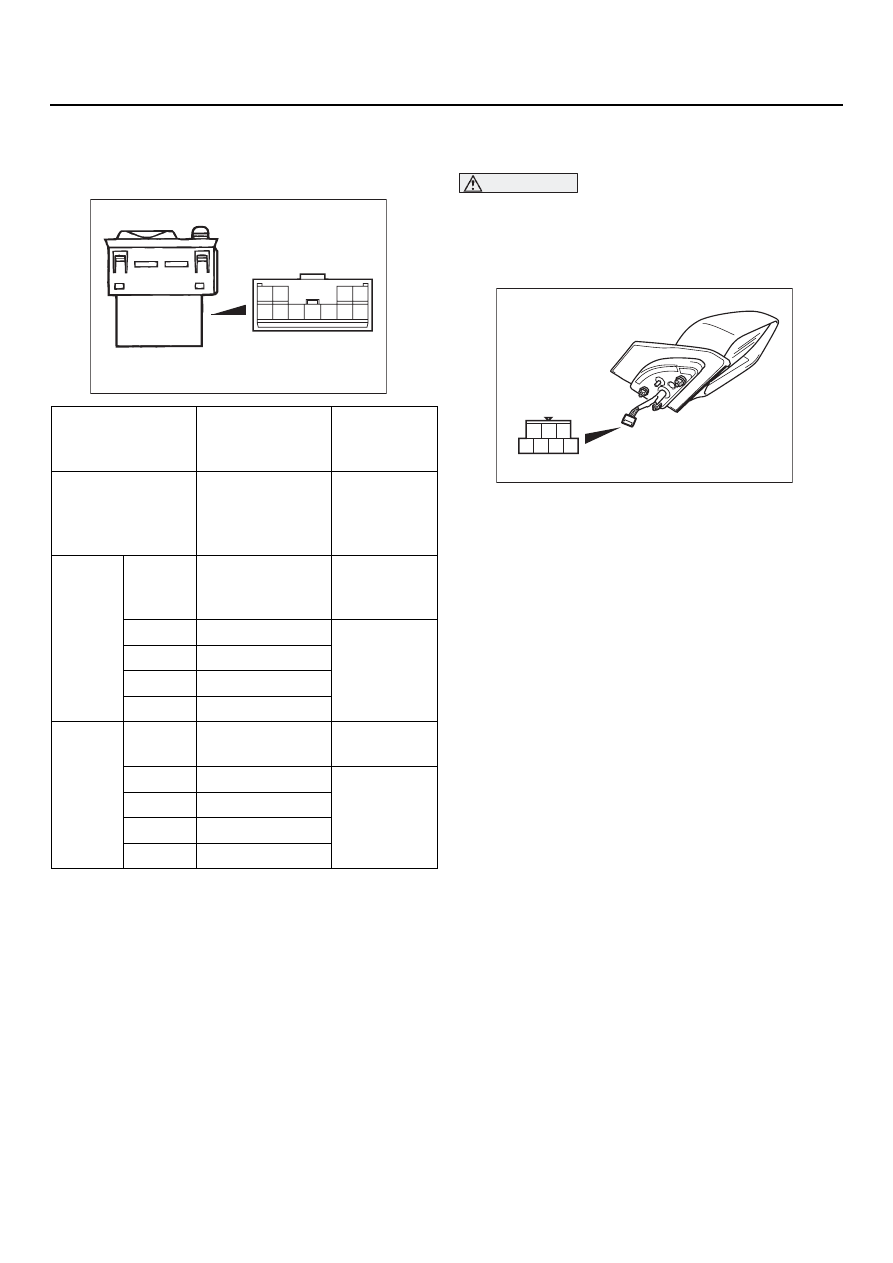

ПРОВЕРКА ПЕРЕКЛЮЧАТЕЛЯ
УПРАВЛЕНИЯ НАРУЖНЫМИ
ЗЕРКАЛАМИ ЗАДНЕГО ВИДА

ПРОВЕРКА СИСТЕМЫ ОБОГРЕВА
ЗЕРКАЛЬНЫХ ЭЛЕМЕНТОВ

ВНИМАНИЕ

Если автомобиль подвергается резкой
смене температуры, дайте ему некоторое
время для выравнивания температуры
перед проверкой работы системы обогрева.

Величина акивного сопротивления между
выводами 1 и 4 колодки разъема должна
равняться стандартному значению при
постоянной температуре окружающего воздуха
25

°

C.

Стандартные значения: 5,9

−

 7,8  Ом

Положение
переключателя

ПодсоединеV
ние тестера

СтандарV
тные
условия

"OFF"

9 I 2, 9 I 3, 9 I 6,
9 I 10, 9 I 11,
1 I 2, 1 I 3, 1 I 6,
1 I 10, 1 I 11

Контур
разомкнут

Левое

"OFF"

9 I 6, 9 I 10, 9 I
11, 1 I 6, 1 I 10,
1 I 11

Контур
разомкнут

Вверх

1 I 6, 9 I 11

Менее 2 Ом

Вниз

1 I 11, 6 I 9

Вправо 1 I 6, 9 I 10

Влево

1 I 10, 6 I 9

Правое "OFF"

9 I 2, 9 I 3, 9 I 6,
1 I 2, 1 I 3, 1 I 6

Контур
разомкнут

Вверх

1 I 6, 3 I 9

Менее 2 Ом

Вниз

1 I 3, 6 I 9

Вправо 1 I 6, 2 I 9

Влево

1 I 2, 6 I 9

AC005970

2

1

4

3

5

10

9

8

7

6

11

AC202548

1

4 5 6 7

2 3

54A- 1

ГЛАВА 54A

ЭЛЕКТРООБОРУДОВАНИЕ

СОДЕРЖАНИЕ

АККУМУЛЯТОРНАЯ БАТАРЕЯ  . . .

54A

-4

ОСНОВНЫЕ ДАННЫЕ ДЛЯ РЕГУЛИРОВКИ
И КОНТРОЛЯ  . . . . . . . . . . . . . . . . . . . . . . . .

54A

-4

ТЕХНИЧЕСКИЕ ОПЕРАЦИИ
НА АВТОМОБИЛЕ  . . . . . . . . . . . . . . . . . . . .

54A

-4

ПРОВЕРКА УРОВНЯ И ПЛОТНОСТИ
ЭЛЕКТРОЛИТА  В АККУМУЛЯТОРНОЙ
БАТАРЕЕ . . . . . . . . . . . . . . . . . . . . . . . . . . . .

54A

-4

ЗАРЯДКА. . . . . . . . . . . . . . . . . . . . . . . . . . . .

54A

-4

ИСПЫТАНИЕ АККУМУЛЯТОРНОЙ
БАТАРЕИ . . . . . . . . . . . . . . . . . . . . . . . . . . . .

54A

-5

ЗАМОК ЗАЖИГАНИЯ*. . . . . . . . . .

54A

-7

ОБЩАЯ ИНФОРМАЦИЯ  . . . . . . . . . . . . . . .

54A

-7

CПЕЦИАЛЬНЫЙ ИНСТРУМЕНТ . . . . . . . . .

54A

-9

ПОИСК НЕИСПРАВНОСТЕЙ. . . . . . . . . . . .

54A

-10

ЗВУКОВОЙ СИГНАЛ НАПОМИНАНИЯ
ОБ ОСТАВЛЕННОМ КЛЮЧЕ В ЗАМКЕ
АЖИГАНИЯ И ФУНКЦИЯ ПРЕДОТВРАЩЕНИЯ
САМОПРОИЗВОЛЬНОГО ЗАПИРАНИЯ
ДВЕРЕЙ . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

54A

-10

СИСТЕМА ИММОБИЛАЙЗЕРА,
ПОИСК НЕИСПРАВНОСТЕЙ. . . . . . . . . . . .

54A

-10

ТАБЛИЦА ДИАГНОСТИЧЕСКИХ КОДОВ
НЕИСПРАВНОСТЕЙ . . . . . . . . . . . . . . . . . .

54A

-10

МЕТОДИКА ПРОВЕРКИ ДИАГНОСТИЧЕСКИХ
КОДОВ НЕИСПРАВНОСТЕЙ . . . . . . . . . . .

54A

-11

ТАБЛИЦА ПРИЗНАКОВ
НЕИСПРАВНОСТЕЙ . . . . . . . . . . . . . . . . . .

54A

-13

МЕТОДИКА ПОИСКА ПРИЗНАКОВ
НЕИСПРАВНОСТЕЙ . . . . . . . . . . . . . . . . . .

54A

-14

СПРАВОЧНАЯ ТАБЛИЦА ДАННЫХ. . . . . .

54A

-25

ПРОВЕРКА ЭЛЕКТРОННОГО
БЛОКА УПРАВЛЕНИЯ
ИММОБИЛАЙЗЕРОМ  . . . . . . . . . . . . . . . .

54A

-25

ТЕХНИЧЕСКИЕ ОПЕРАЦИИ
НА АВТОМОБИЛЕ. . . . . . . . . . . . . . . . . . . .

54A

-26

КАК ЗАРЕГИСТРИРОВАТЬ
ЗАШИФРОВАННЫЙ КОД  . . . . . . . . . . . . .

54A

-26

ЗАМОК ЗАЖИГАНИЯ . . . . . . . . . . . . . . . . .

54A

-35

СНЯТИЕ И УСТАНОВКА . . . . . . . . . . . . . . .

54A

-35

ПРОВЕРКА. . . . . . . . . . . . . . . . . . . . . . . . . .

54A

-36

Продолжение на  следующей  странице

•
