ОПОРА БАГАЖНИКА

ЭКСТЕРЬЕР

51

-19

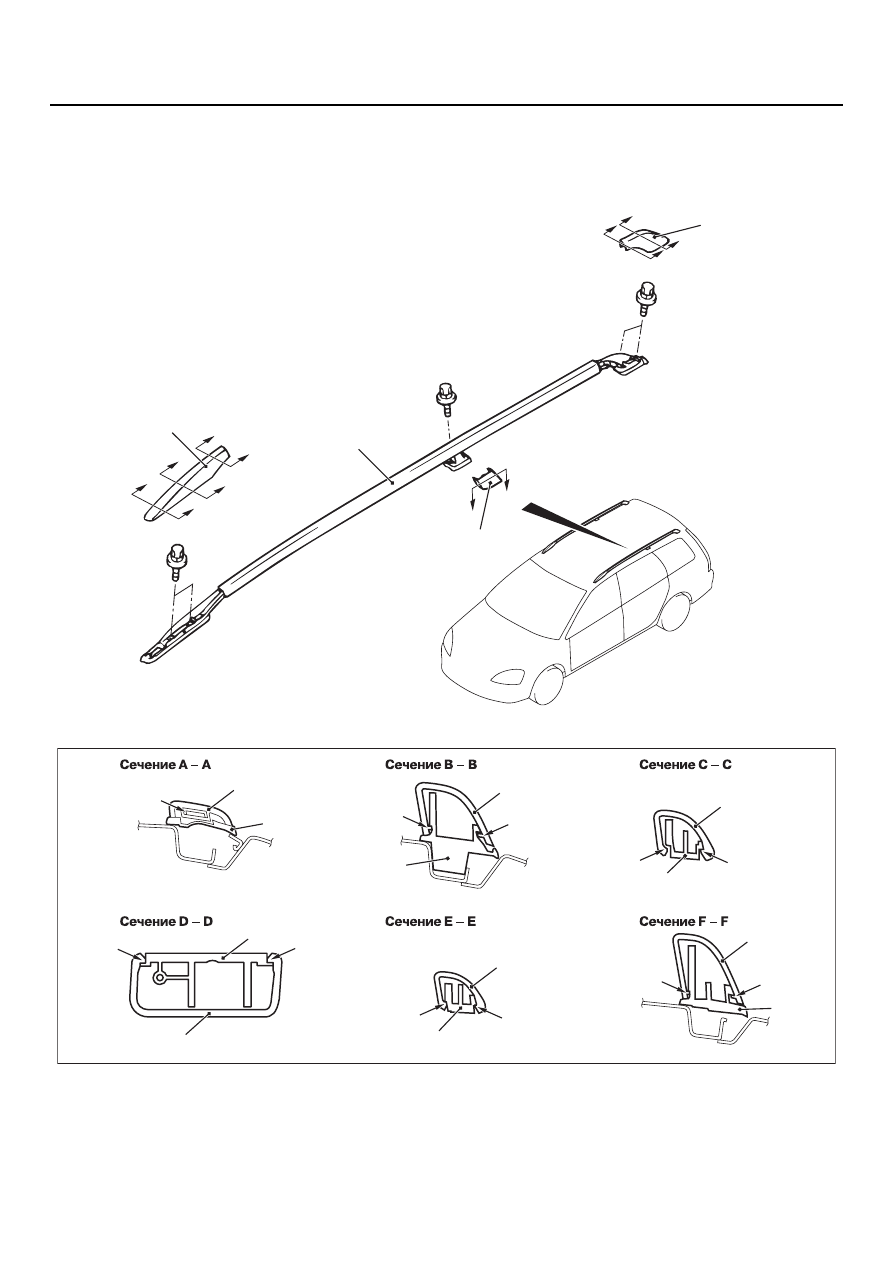

ОПОРА БАГАЖНИКА

СНЯТИЕ И УСТАНОВКА

M1511016600187

AC303725

1

4

2

3

AB

A

A

A

B

C

C

B

D

D

E

F

E

F

AC303828

1

4

4

1

1

4

3

3

4

4

2

4

Защелка

Защелка

Защелка

Защелка

Защелка

Защелка

Защелка

Защелка

Защелка

Защелка

Защелка

AB

Последовательность действий при
снятии
1. Передняя крышка опоры

багажника.

2. Центральная крышка опоры

багажника.

3. Задняя крышка опоры багажника.
4. Опоры багажника в сборе крыши.

Последовательность действий при
снятии

ОЧИСТИТЕЛЬ И ОМЫВАТЕЛЬ ВЕТРОВОГО СТЕКЛА

ЭКСТЕРЬЕР

51

-20

ОЧИСТИТЕЛЬ И ОМЫВАТЕЛЬ ВЕТРОВОГО СТЕКЛА

ОБЩАЯ ИНФОРМАЦИЯ

M1511000100514

ДЕЙСТВИЕ ОЧИСТИТЕЛЯ И
ОМЫВАТЕЛЯ ВЕТРОВОГО СТЕКЛА

Работа стеклоочистителя при малой
и большой частоте ходов щеток

•

Если переключатель малой частоты ходов
щеток установлен в положение "ON" при
положении ключа зажигания "ACC" или "ON",
от подрулевого переключателя поступает
сигнал на включение режима малой частоты
и выключение режима большой частоты
ходов щеток. При этом стеклоочиститель
включается, а реле управления частотой
ходов выключается, и щетки работают
в режиме малой частоты.

•

Если переключатель большой частоты ходов
щеток установлен в положение "ON", от подI
рулевого переключателя поступает сигнал на
выключение режима малой частоты и вклюI
чение режима большой частоты ходов щеток.
При этом включаются реле управления
стеклоочистителем и частотой ходов щеток,
и щетки работают в режиме большой
частоты.

NOTE: Возможность переключения частоты
ходов щеток стеклоочистителя осуществляется
за счет встроенного реле управления частотой.
Режим большой частоты ходов действует, если
реле управления частотой включено, а режим
малой частоты ходов действует, если реле
управления частотой выключено.

Прерывистый режим работы
стеклоочистителя

В блоке ETACSIECU расчет интервалов работы
щеток ведется на основе значений напряжения,
поступающего от подрулевого переключателя.
Затем сигнал от блока ETACSIECU поступает
к переднему блоку ECU. В переднем блоке ECU
определяется величина интервала работы щеI
ток, и от блока сигнал поступает к реле управлеI
ния стеклоочистителем. При этом активируется
режим работы реле, соответствующий прерыI
вистой работе стеклоочистителя. Затем, после
возвращения щеток в исходное положение,
реле отключается. При этом реле управления
сигналом и стеклоочиститиль отключается.

Если реле управления сигналом остается
отключенным в режиме прерывистой работы
стеклоочистителя, оно включается снова,
обеспечивая и в дальнейшем прерывистый
режим работы.

Режим работы стеклоочистителя
"туман".

•

Если переключатель режима "туман"
установлен в положение "ON", при
положении ключа зажигания "ACC" или "ON"
к переднему блоку ECU поступает сигнал на
включение режима большой частоты ходов
щеток. При этом включаются реле управлеI
ния частотой ходов щеток, и щетки работают
в режиме большой частоты до тех пор, пока
включен режим "туман".

•

Если режим "туман" включен во время
работы стеклоочистителя в прерывистом
режиме, стеклоочиститель будет работать
в режиме "туман". Но при переводе выключаI
теля в положение "INT" стеклоочиститель
снова будет работать в прерывистом
режиме.

•

Для предотвращения включения режима
"туман" при положении "OFF" выключателя
этого режима, стеклоочиститель не включиI
тся в режиме "туман" в течение 0,5 секунд
после того, как были отключены прерывиI
стый режим и режимы малой и большой
частот хода щеток.

Работа омывателя ветрового стекла

•

Если переключатель режима "туман"
установлен в положение "ON", при
положении ключа зажигания "ACC" или "ON"
к переднему блоку ECU поступает сигнал
на включение омывателя ветрового стекла.
По прошествии 0,3 секунд будет подан
сигнал на включение омывателя. После
прекращения подачи сигнала на включение
омывателя он будет работать в течение еще
трех секунд.

•

Если омыватель стекла включается при
работе стеклоочистителя в прерывистом
режиме, то в течение 0,2 секунды после
выключения омывателя он сработает
однократно, чтобы авктивировать режим
стеклоочистителя "туман". Если выключаI
тель омываетля остается в положении "ON"
более 0,2 секунд, стеклоочиститель
совершает те же движения, что и в обычных
условиях, затем возвращается к
прерывистому режиму работы.

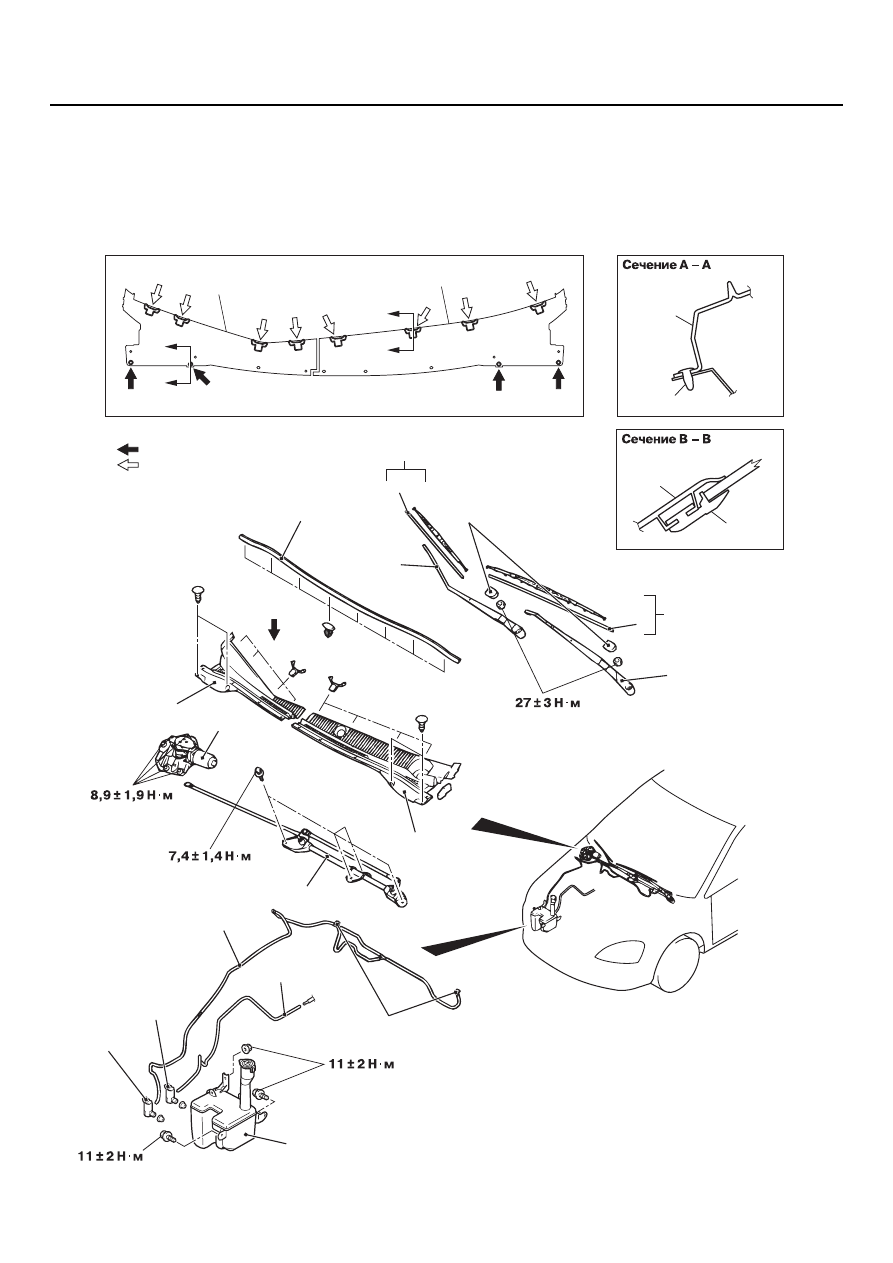

ОЧИСТИТЕЛЬ И ОМЫВАТЕЛЬ ВЕТРОВОГО СТЕКЛА

ЭКСТЕРЬЕР

51

-21

СПЕЦИФИКАЦИЯ ДЛЯ СЛУЖБ
СЕРВИСА

M1511000300325

ПОИСК НЕИСПРАВНОСТЕЙ

M1511000700323

Управление работой очистителя и омывателя
ветрового стекла осуществляется системой
с электронным цифровым управлением (SWS).
При поиске неисправностей см. главу 54В,
"Поиск неисправностей",

CTP. 54B-18

или главу 54С, "Поиск несправностей",

CTP. 54C-4

.

NOTE: При выходе их строя блока ETACS

ОПЕРАЦИИ, ВЫПОЛНЯЕМЫЕ
НА АВТОМОБИЛЕ

M1511000800461

ПРОВЕРКА ПРЕРЫВИСТОГО РЕЖИМА
РАБОТЫ СТЕКЛООЧИСТИТЕЛЯ

1. Если регулятор частоты ходов щеток в

прерывистом режиме работы стеклоочистиI
теля работает, то величина интервала
при его использовании должна изменяться.

2. При нажатой кнопке прерывистого режима

работы стеклоочистителя при помощи
тестера MUTIII MB991502 проверяют
соответствие изменения интервалов
изменению скорости движения автомобиля.

3. Если такое действие не наблюдается,

найдите неисправность (см. главу 54B,
"Поиск неисправностей",

CTP. 54B-18

или главу 54C, "Поиск неисправностей",

CTP. 54C-4

).

Позиция

Стандартные
значения

Исходное положение щеток стеклочистителя, мм

34 ± 5
