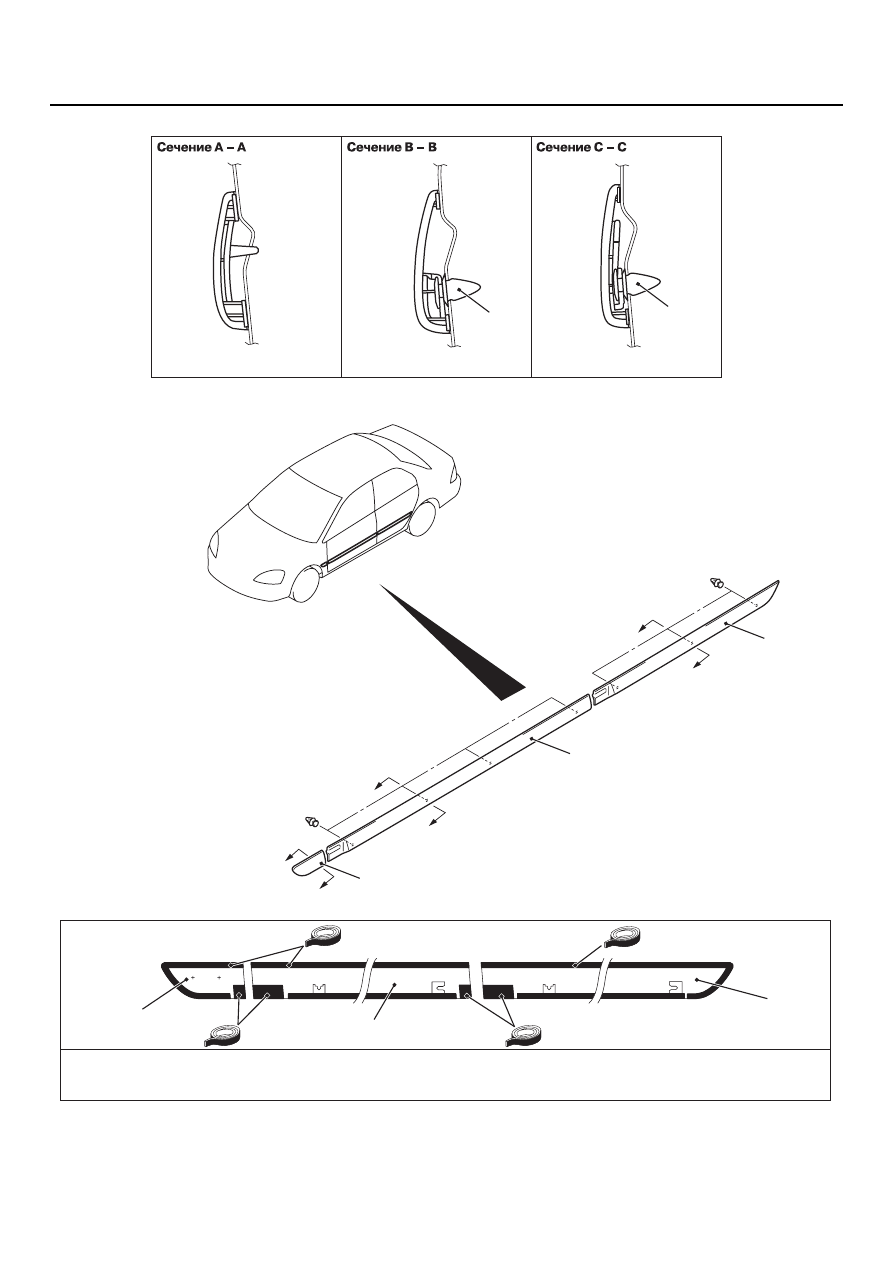

МОЛДИНГИ

ЭКСТЕРЬЕР

51

-11

ТОЧКА ДЛЯ СНЯТИЯ ПРИ РЕМОНТЕ

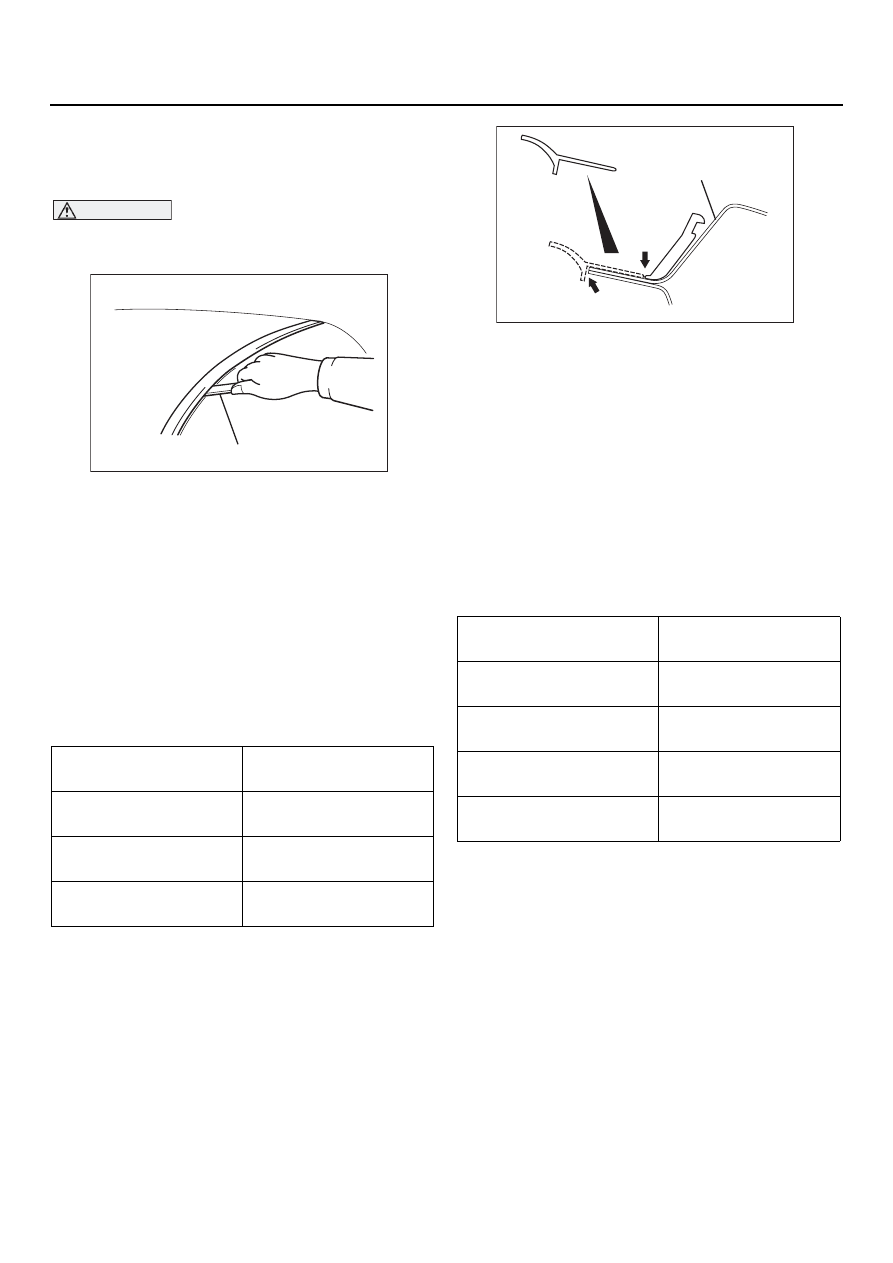

<<A>> СНЯТИЕ МОЛДИНГА
ВОДОСТОЧНОГО ЖЕЛОБКА

ВНИМАНИЕ

Если молдинг был покороблен, повторно
он устанавливаться не должен.

Используйте специальное приспособление
(MB990449) для отделения молдинга.

ТОЧКИ УСТАНОВКИ ПРИ РЕМОНТЕ

>>A<< УСТАНОВКА ФИКСАТОРА
МОЛДИНГА С/УСТАНОВКА
ФИКСАТОРА МОЛДИНГА
В/УСТАНОВКА ФИКСАТОРА
МОЛДИНГА А

1. Фиксаторы А, В и С различаются по форме,

поэтому при установке проверьте их цвета
и точно установите их назначение.

2. После установки фиксатора и выравнивания

в сечении А, отрежьте лишнее по сечению В.

>>B<< УСТАНОВКА ФИКСАТОРА
ЗАДНЕГО МОЛДИНГА / ФИКСАТОРА
С ПЕРЕДНЕГО МОЛДИНГА /
ФИКСАТОРА В ПЕРЕДНЕГО
МОЛДИНГА / ФИКСАТОРА  А
ПЕРЕДНЕГО МОЛДИНГА

Фиксаторы А, В и С переднего молдинга
и фиксатор заднего молдинга различаются
по форме, поэтому при установке проверьте
их цвета и точно установите их назначение.

>>A<< УСТАНОВКА МОЛДИНГА
(ВОДОСТОЧНОГО ЖЕЛОБКА)

Перед установкой молдингов на кузов
установите все фиксаторы в молдинги.

Места установки

Цветовая
маркировка

Фиксатор А молдинга
водосточного желобка

Желтый

Фиксатор В молдинга
водосточного желоба

Голубой

Фиксатор С молдинга
водосточного желоба

МолочноIбелый

AC304375

MB990449

AB

Места установки

Цветовая
маркировка

Фиксатор А переднего
водосточного желобка

Оранжевый

Фиксатор В переднего
молдинга

Пурпурный

Фиксатор С переднего
молдинга

Голубой

Фиксатор заднего
молдинга

Серый

AC304374

Наружная часть передней
стойки

Сечение B

Сечение A

AB

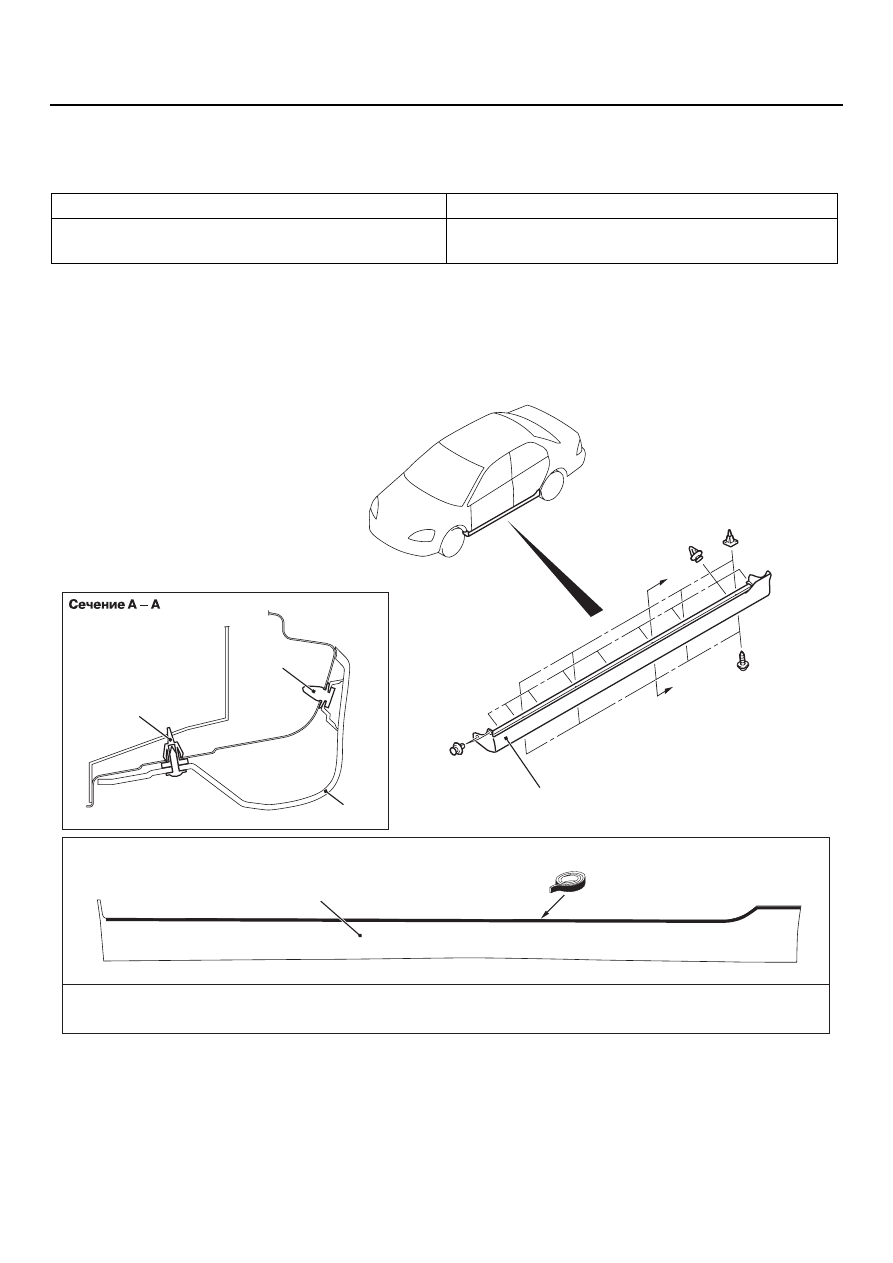

МОЛДИНГИ

ЭКСТЕРЬЕР

51

-12

AC401196

AC400117

AC400128

AB

A

A

B

B

C

C

2

1

3

Фиксатор

Фиксатор

AC400840 AD

Двусторонняя клеящая лента [а: ширина 6 мм, толщина 1,2 мм






               b: ширина 20 мм, толщина 1,2 мм ]

1

2

3

a

b

b

a

Места установки клеящей ленты

Последовательность действий
при снятии молдинга двери

<<А>> >>А<<

1. Молдинг переднего крыла

Последовательность действий
при снятии молдинга двери

<<А>> >>А<<

2. Молдинг передней двери

<<А>> >>А<<

3. Молдинг задней двери

МОЛДИНГИ

ЭКСТЕРЬЕР

51

-13

ТОЧКА ДЛЯ СНЯТИЯ ПРИ РЕМОНТЕ

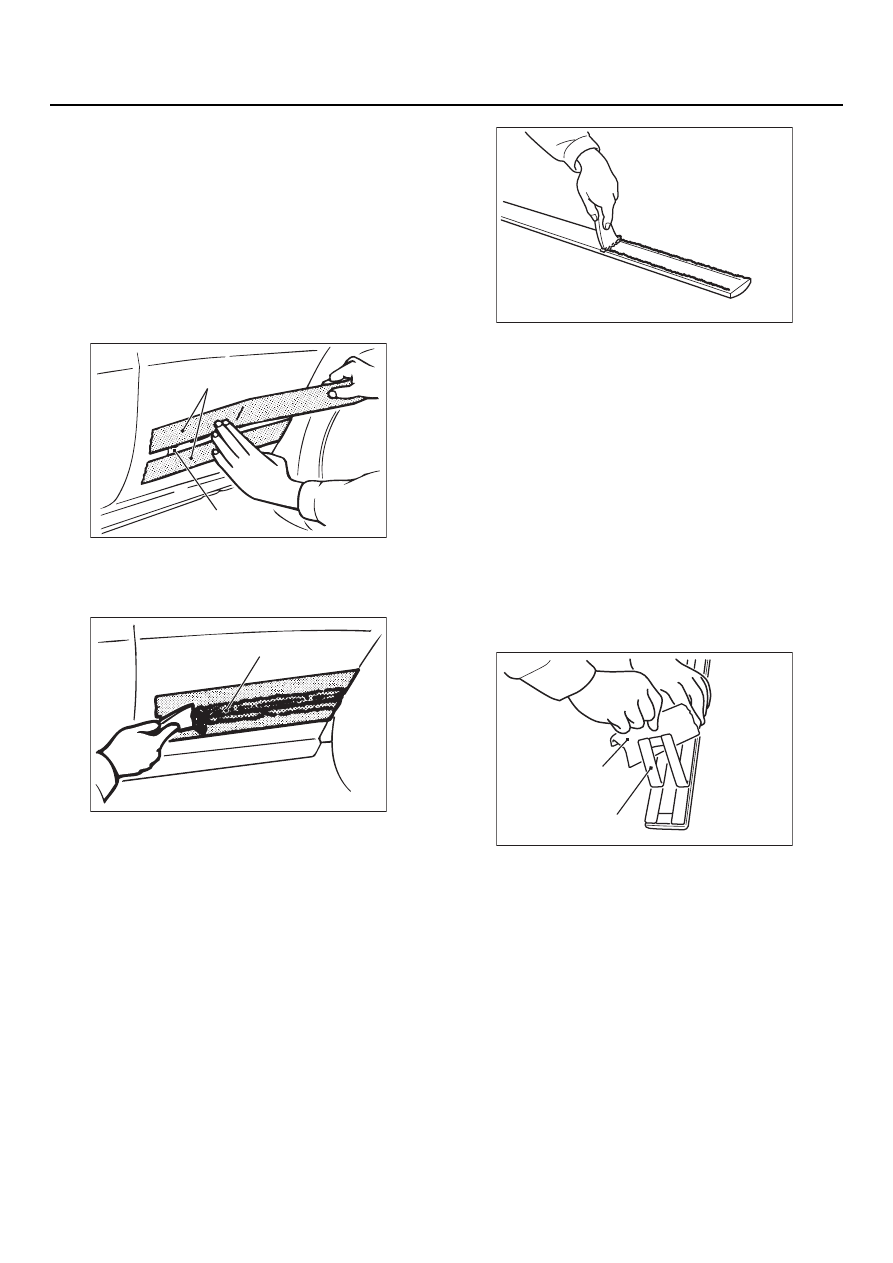

<<A>> СНЯТИЕ МОЛДИНГОВ
ПЕРЕДНЕГО КРЫЛА, ПЕРЕДНЕЙ
И ЗАДНЕЙ ДВЕРЕЙ

Слегка подденьте и снимите молдинг двери.
Если на молдинге остались следы двусторонней
клеящей ленты, удалите их, пользуясь
следующими инструкциями.
<Удалите следы двусторонней клеящей ленты
с панелей кузова.>

1. Наклейте защитную ленту по всей длине

краев двусторонней клеящей ленты, которая
наклеена на панели кузова.

2. Используйте для удаления следов клеящей

ленты пластмассовый шпатель.

3. Удалите клеящую ленту.
4. Очистите поверхность кузова и протрите

ее тканой салфеткой, смоченной
изопропиловым спиртом.

<Удалите следы двусторонней клеящей ленты
с молдинга двери и наклейте новую ленту в том
случае, если молдинг будет использоваться
повторно.>

1. Насколько возможно очистите молдинг

от следов клеящей ленты при помощи
пластмассового шпателя.

2. Очистите поверхность кузова и протрите

ее тканой салфеткой, смоченной
изопропиловым спиртом.

3. Удалите только небольшие участки

оставшегося клеящего слоя.

4. Наклейте на молдинг двустроннюю клеящую

ленту.

ТОЧКИ УСТАНОВКИ ПРИ РЕМОНТЕ
>>A<< УСТАНОВКА МОЛДИНГОВ
ПЕРЕДНЕГО КРЫЛА, ПЕРЕДНЕЙ
И ЗАДНЕЙ ДВЕРЕЙ

1. Удалите защитную бумагу с двусторонней

клеящей ленты.

NOTE: Если двустороннюю ленту наклеить, не
сняв защитную бумагу, лента не удержится
на поверхности, на которую ее наклеивают.

2. Установите фиксатры на переднюю и заднюю

части молдинга двери до того, как молдинг
будет установлен на дверь.

3. Установите молдинги.

NOTE: . Если двусторонняя лента наклеива

−

 60

°

С перед наклеиванием

ленты.

4. Плотно прижмите молдинги к тем

поверхностям кузова, на которые они должны
быть установлены.

AC000420

Двусторонняя
клеящая лента

Защитная лента

AB

AC000421

Двусторонняя клеящая лента

AB

AC313343

AC313344

Защитная бумага

Расположение
клеящей ленты

AB
