23B

-28

КОРОБКА ПЕРЕДАЧ

РЕМОНТ АВТОМАТИЧЕСКОЙ КОРОБКИ ПЕРЕДАЧ

2. Затяните болты крепления ведущей

шестерни промежуточной передачи
с моментом 34

±

 2 Н

м.

3. Установите тормоз включения пониженной

передачи и передачи заднего хода,
возвратную пружину и тарелку пружины.

4. Установите новое уплотнительное кольцо

в канавку, выполненную на внутреннем
кольце обгонной муфты.

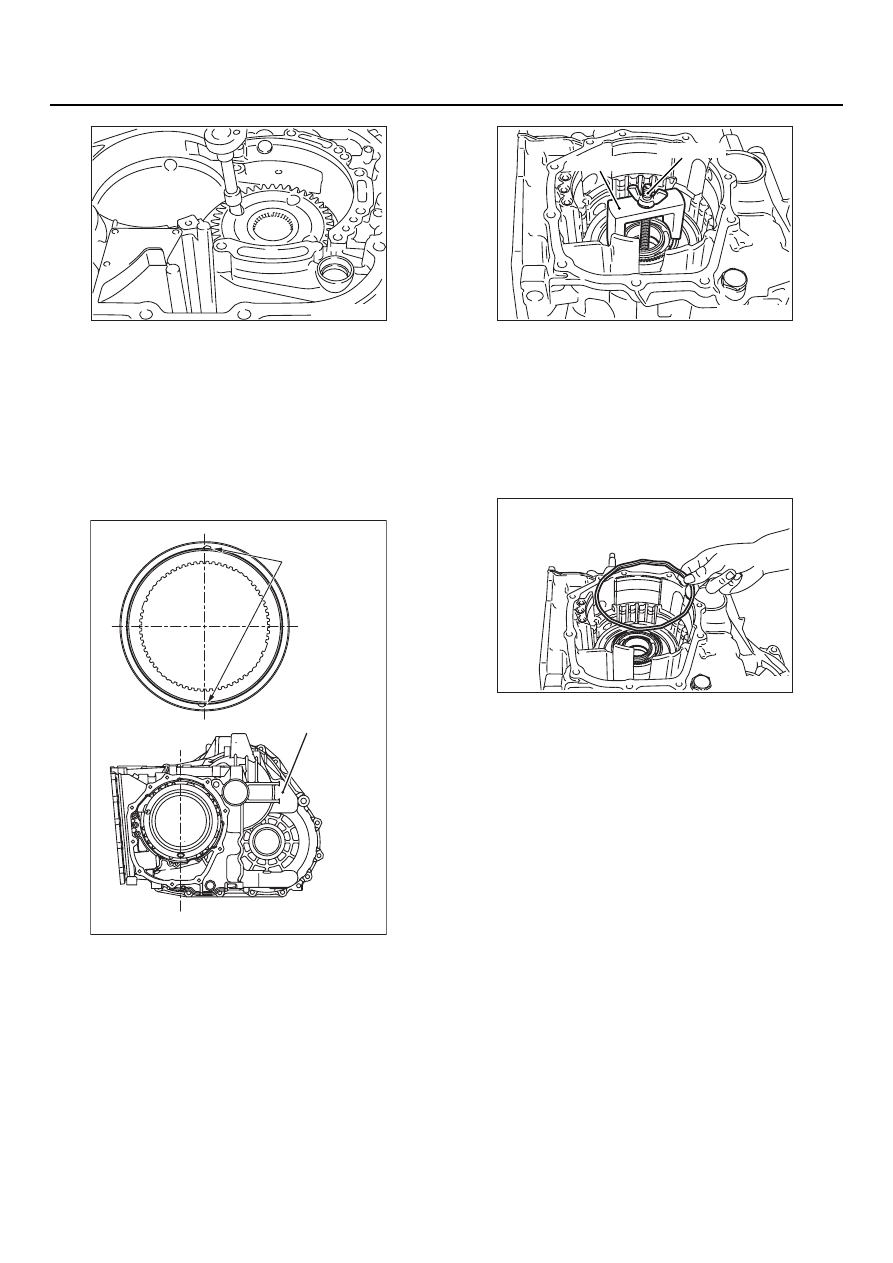

5. Найдите на внутреннем кольце обгонной

муфты идентификационные метки.
Установите внутреннее кольцо обгонной
муфты в подшипник ведущей шестерни
промежуточной передачи таким образом,
чтобы метки были расположены по линии
А А, как показано на рисунке.

6. Воспользовавшись перечисленным ниже

специальным инструментом, нажмите вниз
на внутреннее кольцо обгонной муфты и
установите на место стопорное кольцо.

Винт приспособления для сжатия пружин
(MD998924)

Приспособление для сжатия пружины
(MD998903)

7. Установите пружинное кольцо на поршень

тормоза включения пониженной передачи
и передачи заднего хода.

8. Установите фрикционные диски (четыре

штуки), стальные диски (три штуки)
и стопорное кольцо тормоза включения
пониженной передачи и передачи заднего
хода.

NOTE: Не устанавливайте пока нажимной
диск.

9. Установите специальный инструмент

на пакет дисков тормоза.

10.Установите реактивную пластину и

стопорное кольцо, которое было снято
во время разборки.

AK300489

AK301091

Картер коробки передач

Идентификационные
метки

AB

A

A

AK300478

MD998903

MD998924

AC

AK300477

23B

-29

КОРОБКА ПЕРЕДАЧ

РЕМОНТ АВТОМАТИЧЕСКОЙ КОРОБКИ ПЕРЕДАЧ

11.Для того чтобы проверить, соответствует ли

осевой зазор реактивной пластины
диапазону допустимых значений, поднимите
вверх пластину для измерения зазора
(MB991631). В случае необходимости
снимите стопорное кольцо, которое было
установлено при выполнении пункта 10,
и установите другое подходящее стопорное
кольцо.

Допустимое значение: 0

 0,16 мм

12.Установите фрикционные диски (две штуки)

и стальной диск вспомогательного тормоза.

NOTE: Не устанавливайте пока нажимной
диск.

13.Установите пластину для измерения зазора

(MB991631).

14.Установите возвратную пружину, поршень

вспомогательного тормоза и стопорное
кольцо.

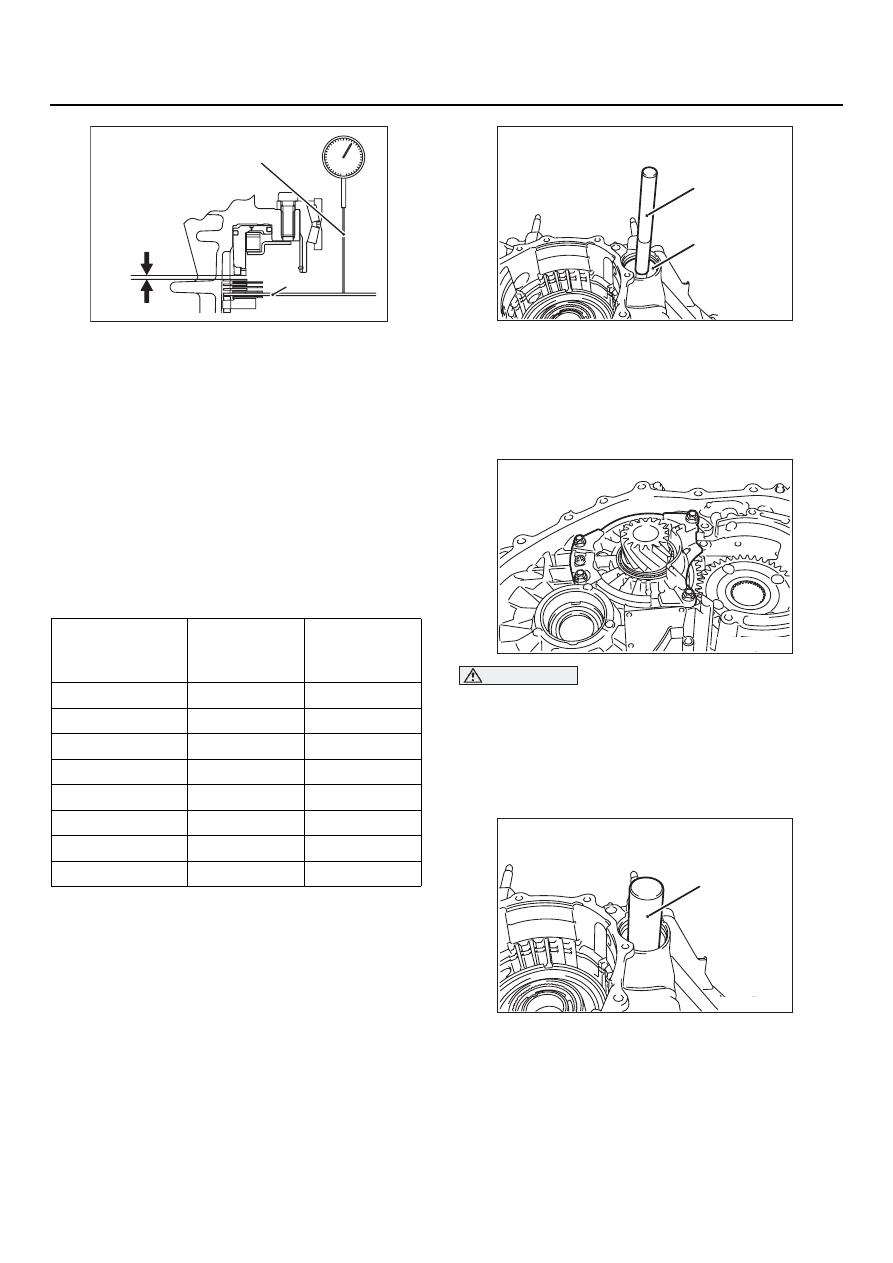

15.Продвиньте пластину (MB991631) и

измерьте величину ее перемещения.
В соответствии с измеренной величиной
перемещения пластины подберите по
таблице нажимной диск необходимой
толщины.

Допустимое значение: 0,49

 0,95 мм

В запасные части поставляются следующие
нажимные диски:

16.Поверните коробку передач верхней

стороной вниз.

AK301092

Реактивная пластина

Стопорное
кольцо

MB991631

AB

AK301093 AB

Поршень вспомогательного
тормоза

Стопорное
кольцо

MB991631

Возвратная
пружина

Величина
перемещения
пластины, мм

Толщина
нажимного
диска, мм

Идентифи9
кационная
метка

0,3 0,5

1,6

L

0,5 0,7

1,8

1

0,7 0,9

2,0

0

0,9 1,1

2,2

2

1,1  1,3

2,4

4

1,3 1,5

2,6

6

0

1.9

1.8

1.7

1.6

1.5

1.4

1.3

1.2

1.1

1.0

.9

.8

.7

.6

.5

.4

.3

.2

.1

2.0

AK202295AE

MB991631

AK301094 AB

Величина
перемещения
пластины

23B

-30

КОРОБКА ПЕРЕДАЧ

РЕМОНТ АВТОМАТИЧЕСКОЙ КОРОБКИ ПЕРЕДАЧ

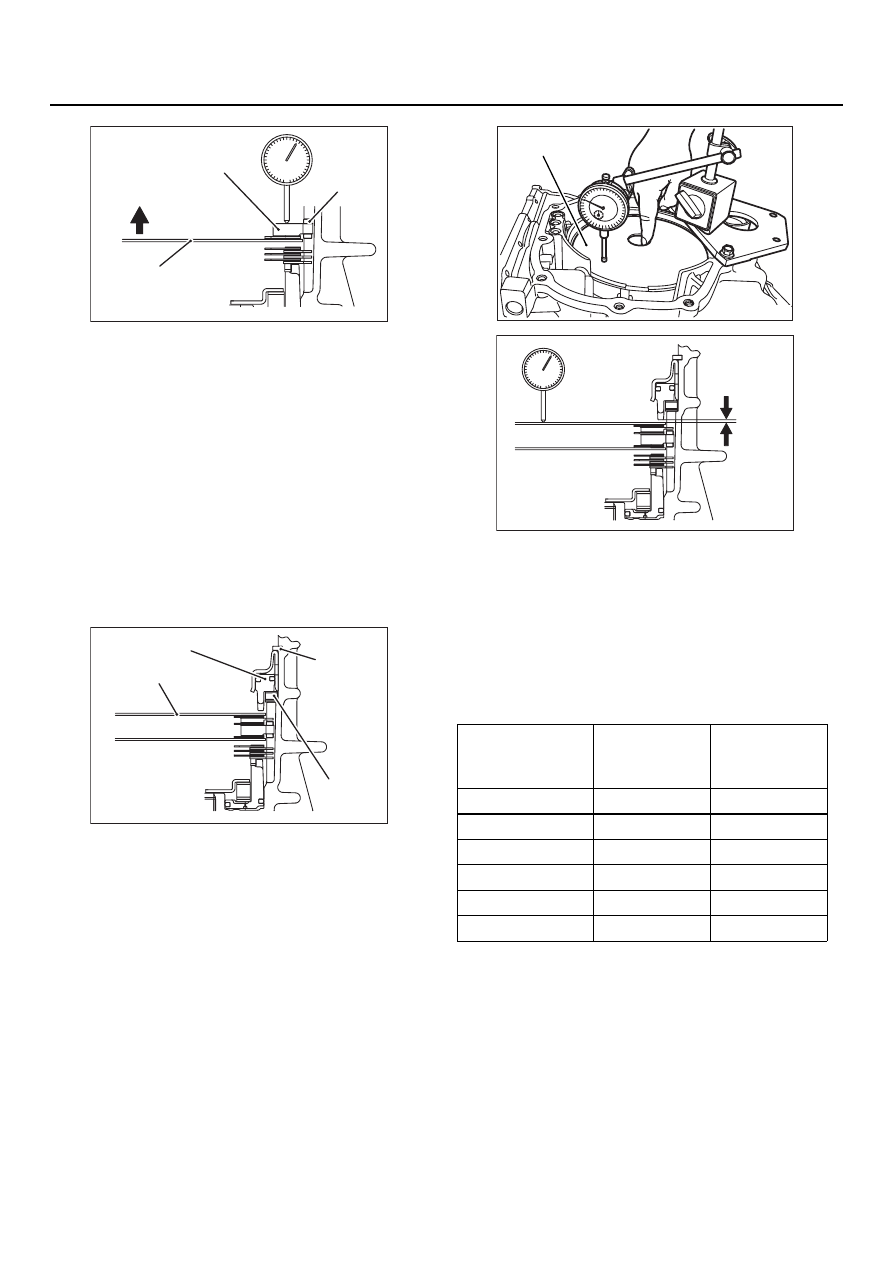

17.Продвиньте пластину для измерения зазора

(MB991631) и измерьте величину ее
перемещения с помощью индикатора
часового типа и удлинителя (MD998913).
В соответствии с измеренной величиной
перемещения пластины подберите по
таблице нажимной диск необходимой
толщины.

Допустимое значение осевого зазора
тормоза включения пониженной
передачи и передачи заднего хода:
1,05

 1,51 мм

В запасные части поставляются следующие
нажимные диски:

18.Снимите все элементы, которые были

установлены при выполнении пунктов с 7 го
по 17 й.

19.Установите стопорное кольцо в канавку,

выполненную в отверстии под выходной вал
в картере коробки передач.

20.Установите самое тонкое из имеющихся

регулировочных колец (толщиной: 1,88 мм)
для регулировки предварительного натяга
подшипника выходного вала.

21.Воспользовавшись перечисленным ниже

специальным инструментом, вставьте
наружное кольцо подшипника выходного
вала в картер коробки передач.

Оправка (MB990930)

Рукоятка (MB990938)

ВНИМАНИЕ

Не используйте повторно болты крепления
сепаратора подшипника выходного вала,
так как на них был нанесен герметик.

22.Затяните болты крепления сепаратора

подшипника выходного вала с моментом
29

±

 2 Н

м.

23.С помощью приспособления (MD998350)

для установки подшипников установите
на выходной вал конический роликовый
подшипник.

Величина
перемещения
пластины, мм

Толщина
нажимного
диска, мм

Идентифи9
кационная
метка

0,7 0,9

1,6

L

0,9 1,1

1,8

1

1,1  1,3

2,0

0

1,3 1,5

2,2

2

1,5 1,7

2,4

4

1,7 1,9

2,6

6

1,9 2,1

2,8

8

2,1  2,3

3,0

D

AK301095 AB

Величина
перемещения
пластины

MD998913

MB991631

AK300492AC

MB990938

MB990930

AK300493

AK300494AC

MD998350

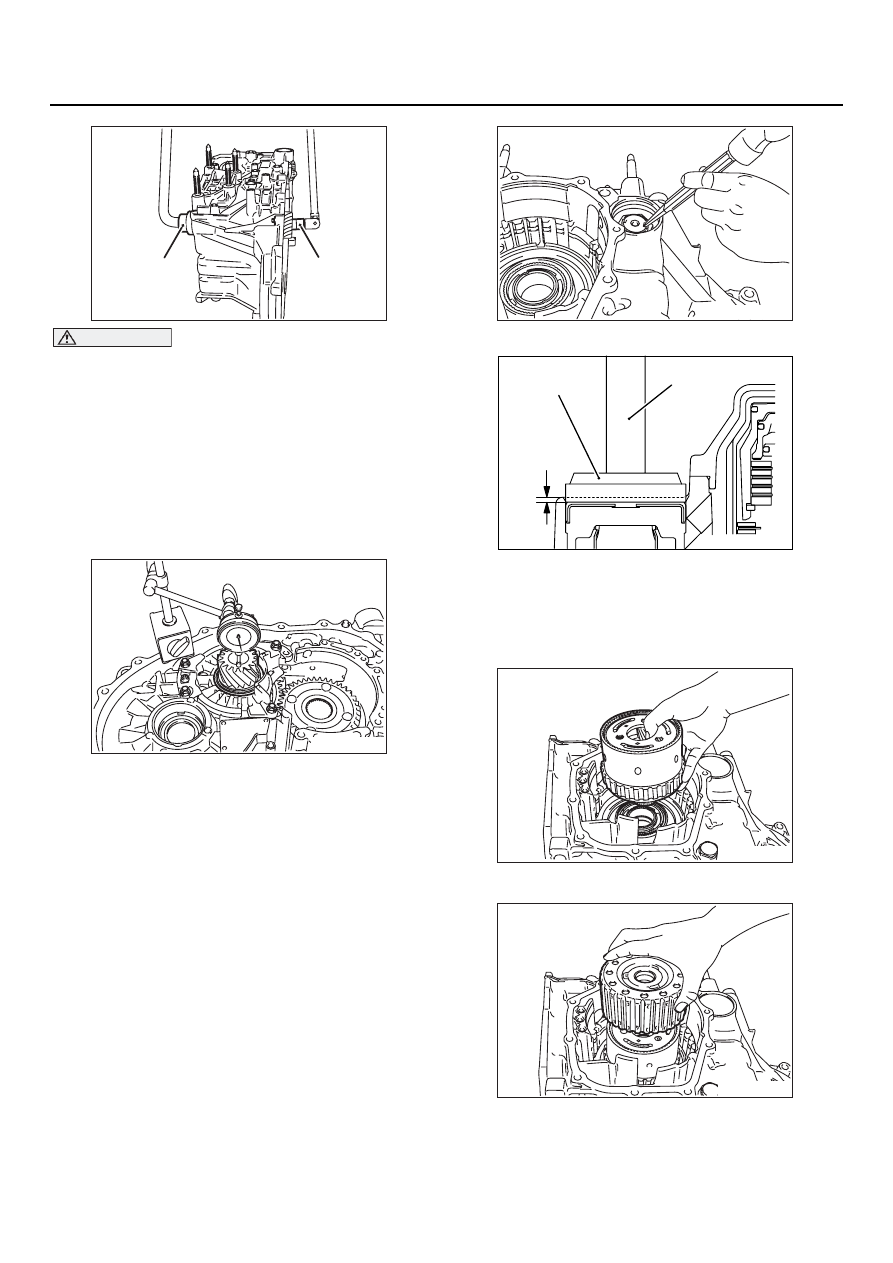

23B

-31

КОРОБКА ПЕРЕДАЧ

РЕМОНТ АВТОМАТИЧЕСКОЙ КОРОБКИ ПЕРЕДАЧ

ВНИМАНИЕ

Стопорная гайка имеет левую резьбу.

24.Нанесите рабочую жидкость АКП (ATF)

на новую стопорную гайку и с помощью
перечисленного ниже специального
инструмента затяните гайку с моментом
170

±

 10 Н

м. Затем отверните гайку на один

оборот и снова затяните ее с моментом
170

±

 10 Н

м.

Головка под гаечный ключ (MB990607)

Специальная головка (MB991625)

25.Продвиньте выходной вал, измерьте

величину его перемещения и запишите
полученный результат.

26.Снимите все элементы, которые были

установлены при выполнении пунктов
с 20 го по 24 й.

27.Подберите и установите регулировочное

кольцо толщиной, равной сумме величины
перемещения выходного вала, которая была
получена при выполнении пункта 25, величи
ны 1,88 мм (толщины регулировочного
кольца, установленного при выполннии
пункта 20) и допустимого размера от 0,01
до 0,09 мм (величины предварительного
натяга подшипника выходного вала).

28.Для того чтобы установить детали, повторите

последовательность действий, описанную
в пунктах 21 24.

29.Законтрите стопорную гайку (в двух местах).

30.Воспользуйтесь перечисленным ниже

специальным инструментом, чтобы
установить колпачок (см. рис.).

Оправка (MB990931)

Рукоятка (MB990938)

31.Установите водило в сборе.

32.Установите солнечную шестерню передачи

заднего хода.

AK300484AC

MB990607

MB991625

AK300495

AK300496

AK301096

MB990938

MB990931

AB

2.5 – 3.0 mm

AK300498

AK300499
