Mitsubishi Lancer / Lancer Wagon. Руководство - часть 145

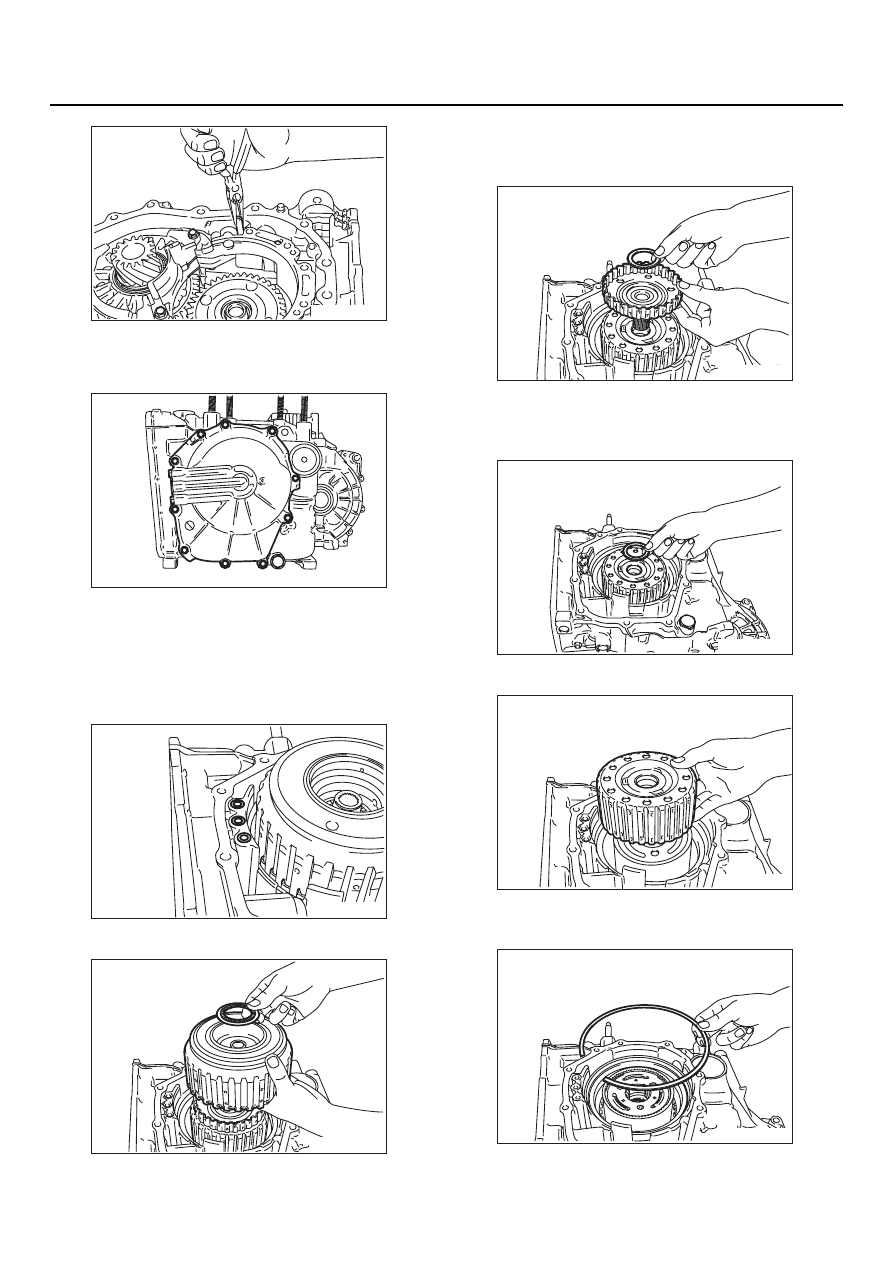

23B

-24

КОРОБКА ПЕРЕДАЧ

РЕМОНТ АВТОМАТИЧЕСКОЙ КОРОБКИ ПЕРЕДАЧ

33.Снимите оси опоры блокиратора выходного

вала (две штуки), а затем блокиратор
выходного вала и опору.

34.Снимите заднюю крышку.
35.Снимите наружное кольцо упорного

подшипника #8.

36.Снимите уплотнительные кольца

(четыре штуки).

37.Снимите задний подшипник входного вала.

38.Снимите уплотнительные кольца (три штуки).

39.Снимите фрикцион включения передачи

заднего хода и повышенной передачи
и упорный подшипник #7.

40.Снимите ступицу фрикциона включения

повышенной передачи и упорный подшипник
#6.

41.Снимите упорный подшипник #5.

42.Снимите солнечную шестерню передачи

заднего хода.

43.Снимите стопорное кольцо.

AK300242

AK300463

AK300464

AK300465

AK300466

AK300467

AK300468

AK300469

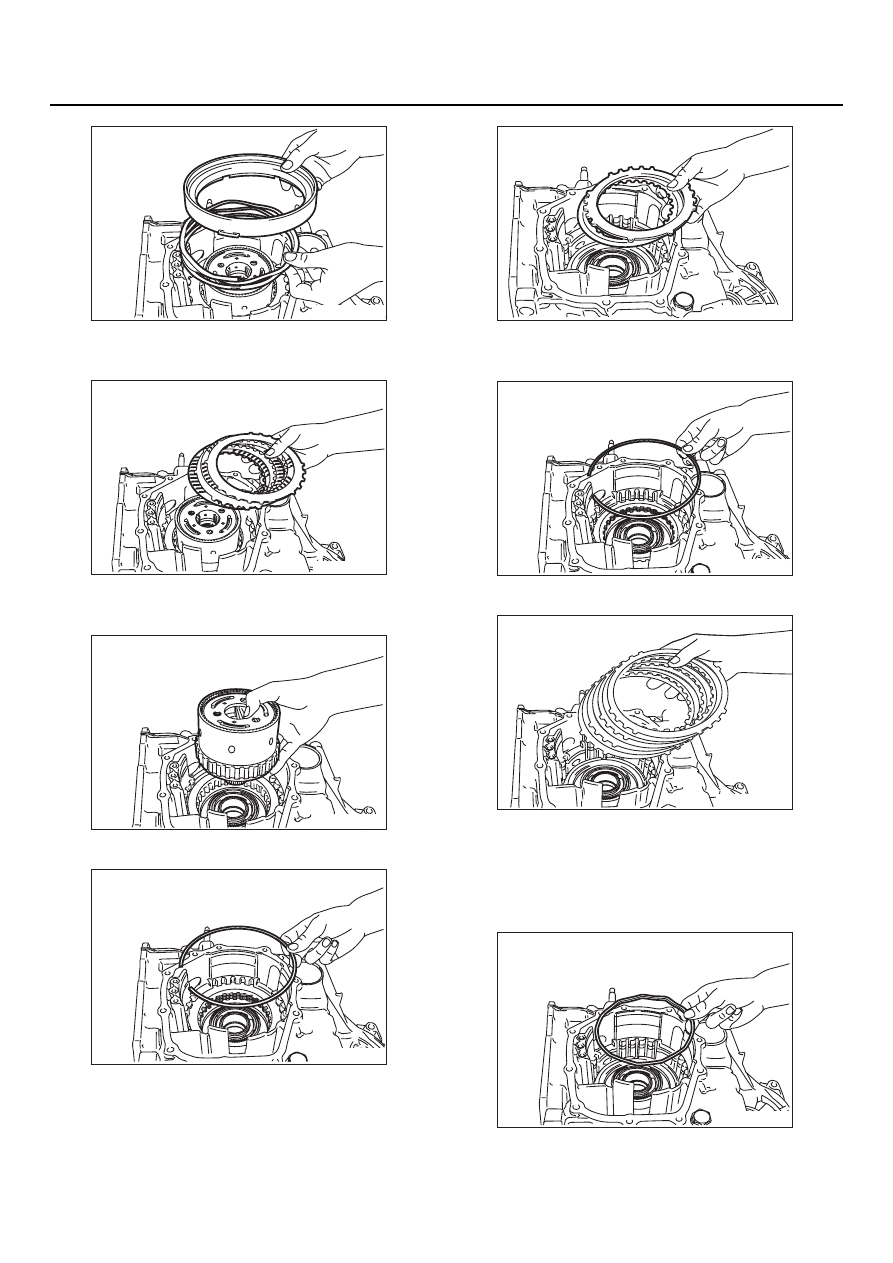

23B

-25

КОРОБКА ПЕРЕДАЧ

РЕМОНТ АВТОМАТИЧЕСКОЙ КОРОБКИ ПЕРЕДАЧ

44.Снимите вспомогательный тормоз и

возвратную пружину.

45.Снимите нажимной диск, фрикционные

диски (две штуки) и стальной диск тормоза.

46.Снимите водило в сборе.

47.Снимите стопорное кольцо.

48.Снимите реактивную пластину и диск

тормоза.

49.Снимите стопорное кольцо.

50.Снимите стальные диски (три штуки),

фрикционные диски (четыре* штуки)
и нажимной диск тормоза.

NOTE: *Включая диски тормоза, снятые
при выполнении пункта 48.

51.Снимите пружинное кольцо.

AK300470

AK301087

AK300472

AK300473

AK300474

AK300475

AK301089

AK300477

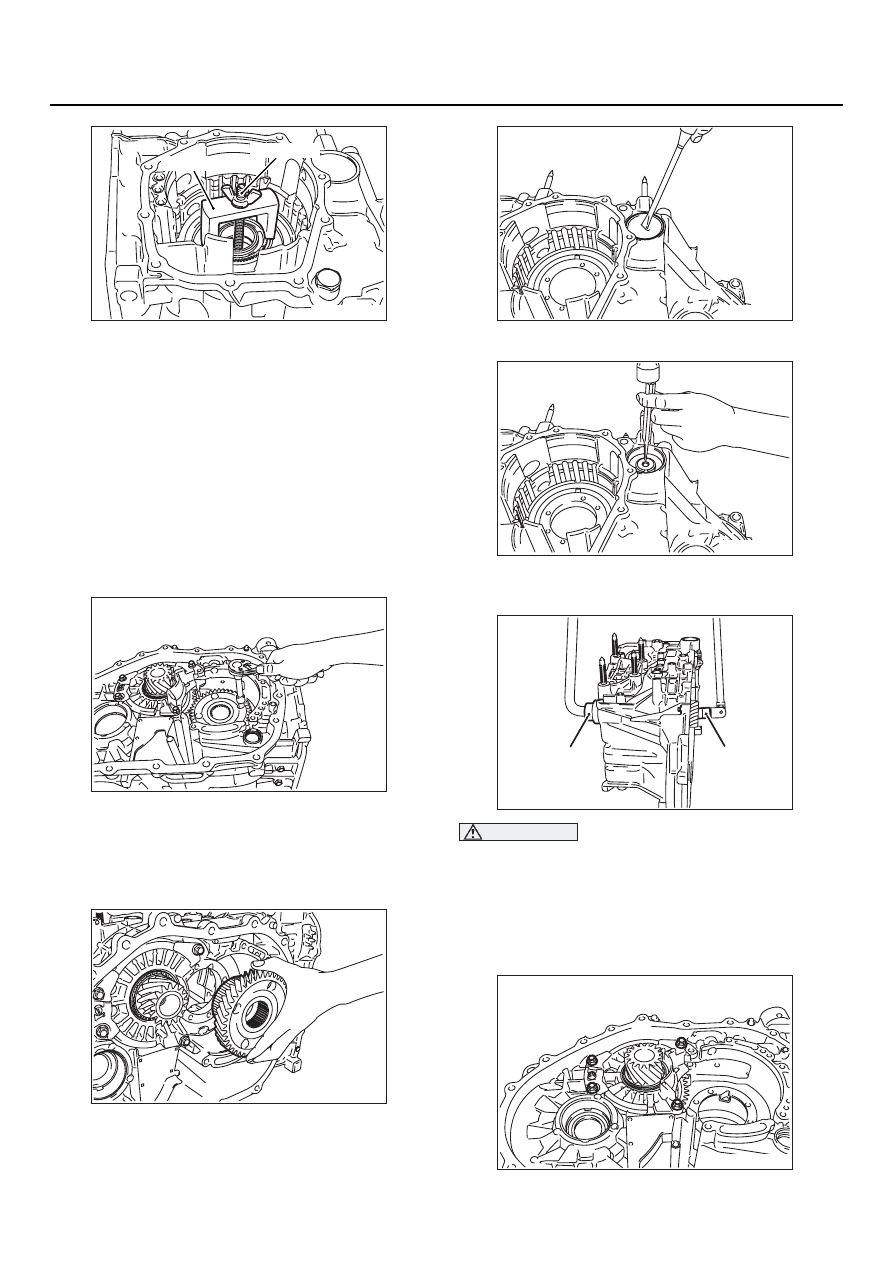

23B

-26

КОРОБКА ПЕРЕДАЧ

РЕМОНТ АВТОМАТИЧЕСКОЙ КОРОБКИ ПЕРЕДАЧ

52.Воспользовавшись перечисленным ниже

специальным инструментом, нажмите вниз
на внутреннее кольцо обгонной муфты
и снимите стопорное кольцо.

•

Приспособление для сжатия пружины
(MD998903)

•

Винт приспособления для сжатия пружин
(MD998924)

53.Снимите внутреннее кольцо обгонной

муфты, уплотнительное кольцо, тарелку
пружины, возвратную пружину и тормоз
включения пониженной передачи и передачи
заднего хода.

54.Отверните четыре или три болта крепления

ведущей шестерни промежуточной передачи.
Затем поверните шестерню на 1/8 оборота
(угол 45

°

) и отверните оставшиеся три или

четыре болта.

55.Снимите ведущую шестерню промежуточной

передачи.

56.Снимите колпачок.

57.Отогните лапку, фиксирующую стопорную

гайку выходного вала.

ВНИМАНИЕ

Стопорная гайка имеет левую резьбу.

58.С помощью перечисленного ниже

специального инструмента отверните
стпорную гайку выходного вала.

•

Специальная головка (MB991625)

•

Головка под гаечный ключ (MB990607)

AK300478

MD998903

MD998924

AC

AK300479

AK300480

AK300482

AK300483

AK300484AC

MB990607

MB991625

AK300485

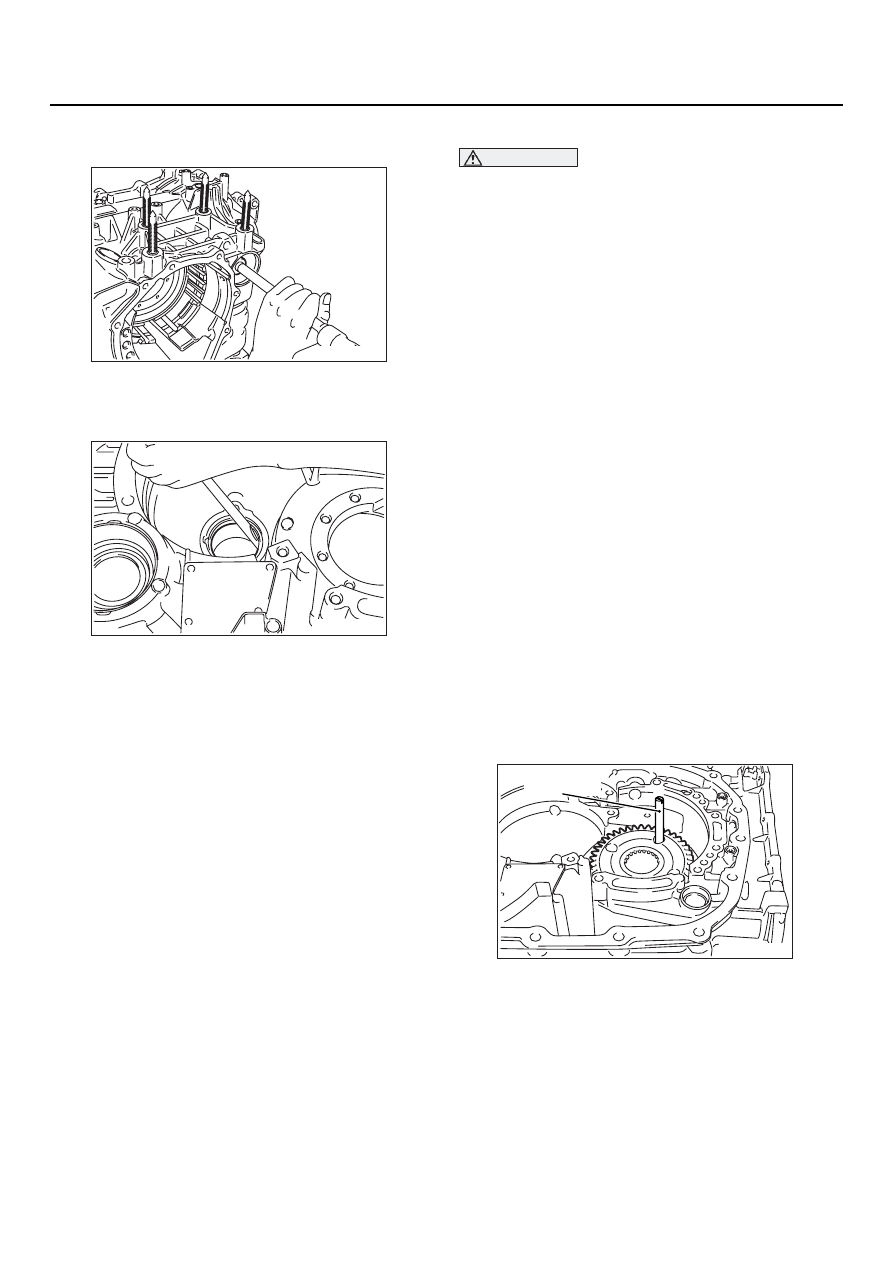

23B

-27

КОРОБКА ПЕРЕДАЧ

РЕМОНТ АВТОМАТИЧЕСКОЙ КОРОБКИ ПЕРЕДАЧ

59.Отверните болты крепления сепаратора

подшипника.

60.Ударив по торцу выходного вала, снимите

его вместе с коническим роликовым
подшипником.

61.Снимите регулировочное кольцо и наружное

кольцо подшипника.

62.Снимите стопорное кольцо.

СБОРКА

ВНИМАНИЕ

•

Ни в коем случае не используйте
повторно прокладки, уплотнительные
кольца и сальники.  Всегда заменяйте
их на новые.

•

Во время сборки для смазки или с целью
удержания элементов конструкции
используйте только голубой петролатум
или белый вазелин. Не применяйте
никаких других веществ и составов.

•

Перед установкой фрикционных
элементов, вращающихся или скользя9
щих частей смажьте их рабочей
жидкостью АКП (ATF).Перед установкой
новых фрикционных дисков фрикционов
и тормозов положите их в рабочую
жикость АКП (ATF) по крайне мере на два
часа.

•

Ни в коем случае не наносите
на прокладки герметик или клей.

•

При необходимости замены втулок
заменяйте узел втулки в сборе.

•

Во время выполнения сборки
не надевайте никаких тканных перчаток
и не пользуйтесь никакими тряпками.
В случае необходимости допускается
использовать только нейлоновую ткань
или бумажные полотенца.

•

Не забудьте также заменить рабочую
жидкость (ATF) в контуре
теплообменника.

1. Для того чтобы установить ведущую

шестерню промежуточной передачи,
воспользуйтесь направляющей (MD998412).

AK300486

AK300487

AK301090AB

MD998412
