Mitsubishi Lancer / Lancer Wagon. Руководство - часть 91

12

-3

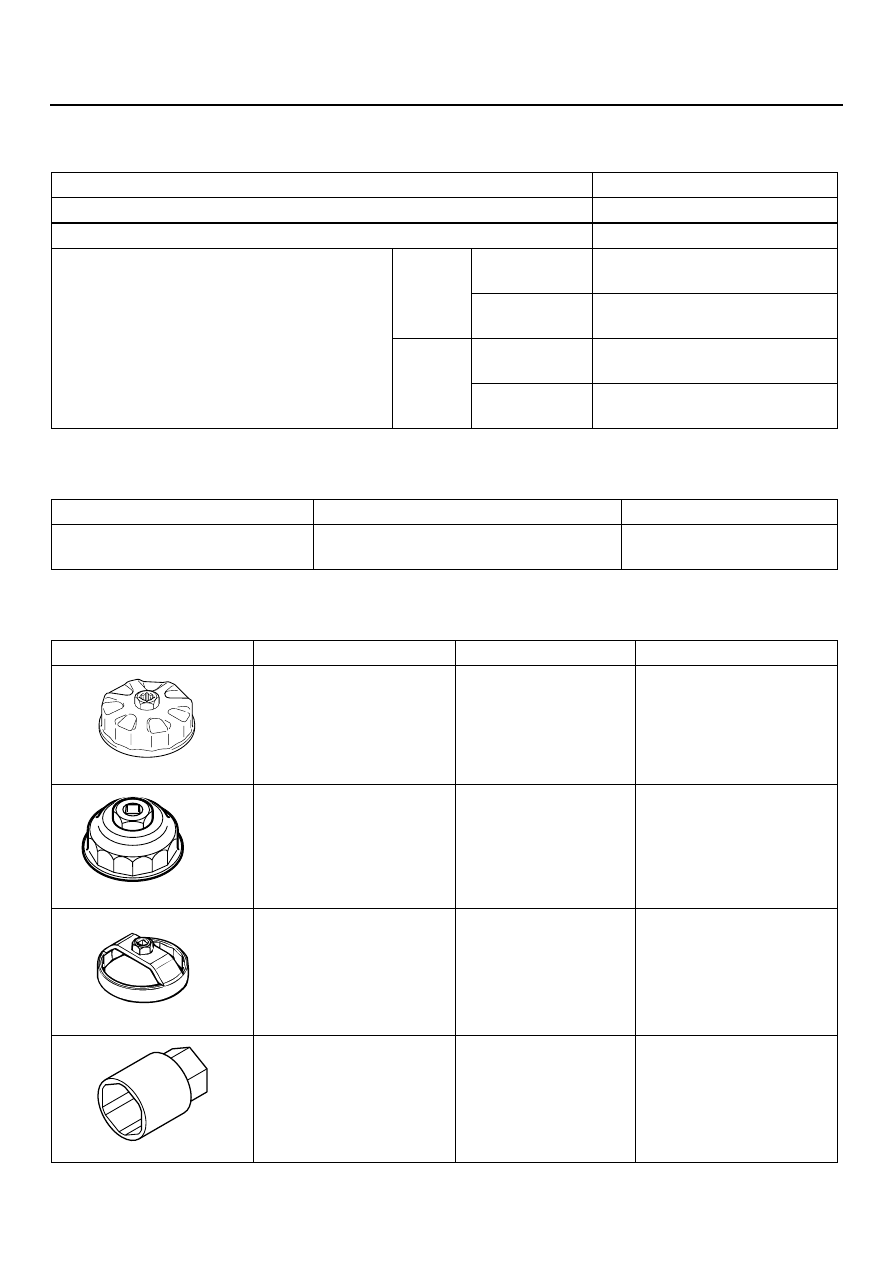

ПРИМЕНЯЕМЫЕ МАСЛА

СИСТЕМА СМАЗКИ ДВИГАТЕЛЯ

ПРИМЕНЯЕМЫЕ МАСЛА

M1121000400433

ГЕРМЕТИКИ

M1121000500258

СПЕЦИАЛЬНЫЙ ИНСТРУМЕНТ И ПРИСПОСОБЛЕНИЯ

M1121000600415

Пункт

Характеристика

Моторное масло по классификации ACEA

A1, A2 или A3

Моторное масло по классификации API

SG или выше

Объём масла, заливаемого в двигатель, л 4G1

Объём масла
в фильтре

0,3

Полный
объём

3,3

4G6

Объём масла
в фильтре

0,3

Полный
объём

4,3

Пункт

Наименование герметика

Примечание

Датчик аварийного давления
масла

3M ATD номенклатурный номер 8660
или аналогичный

Невысыхающий герметик

Инструмент

Обозначение

Название

Применение

MB991396

Насадка для снятия
масляного фильтра

Снятие и установка
масляного фильтра
(если установлен
масляный фильтр
MD360935)

MB991828

Насадка для снятия
масляного фильтра

Снятие и установка
масляного фильтра
(если установлен
масляный фильтр
MD348631 и MD365876)

MB991610

Насадка для снятия
масляного фильтра

Снятие и установка
масляного фильтра
(если установлен
масляный фильтр
MD356000)

MD998054

Насадка для снятия
датчика аварийного
давления масла

Снятие и установка
датчика аварийного
давления масла

B991396

MB991828

MB991610

12

-4

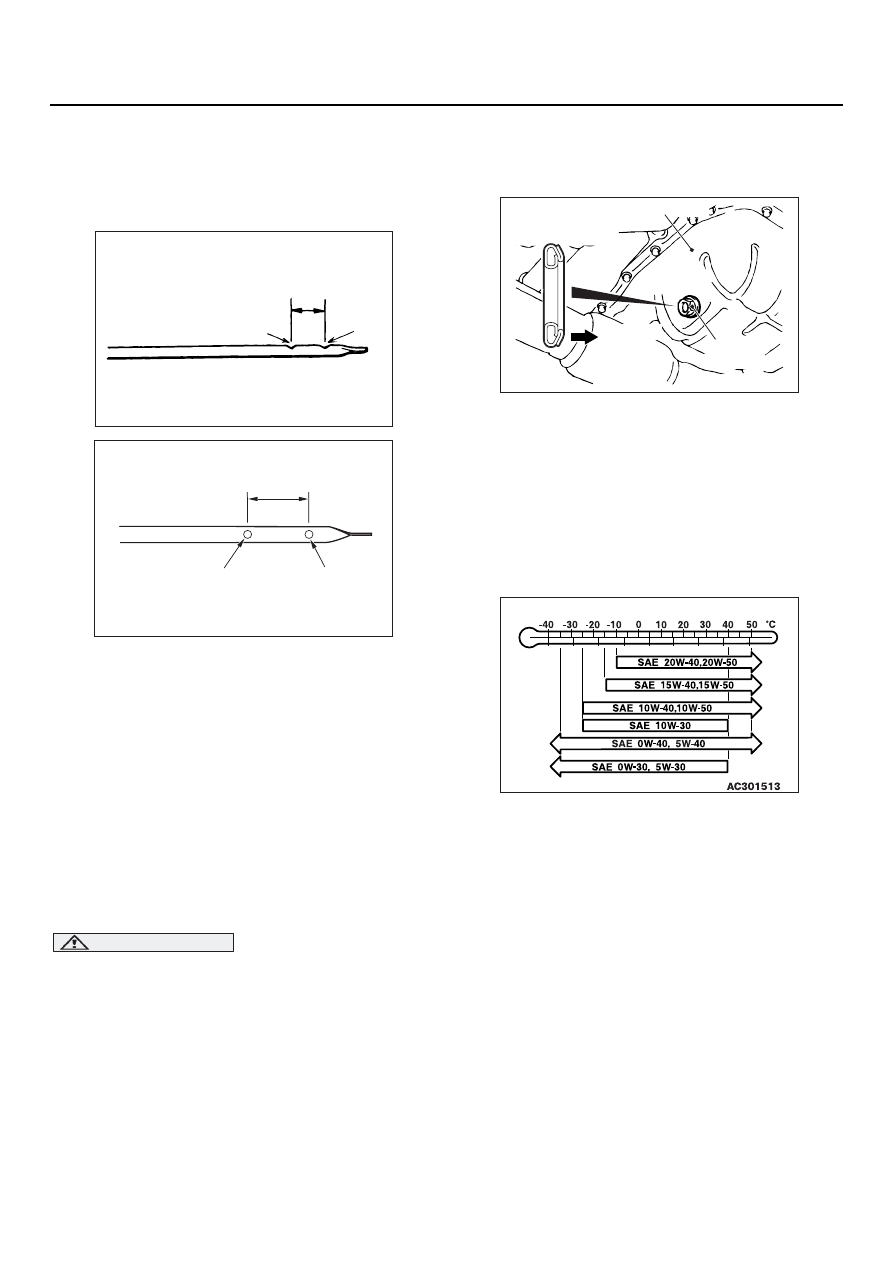

ОПЕРАЦИИ ТО, ВЫПОЛНЯЕМЫЕ НЕПОСРЕДСТВЕННО НА АВТОМОБИЛЕ

СИСТЕМА СМАЗКИ ДВИГАТЕЛЯ

ОПЕРАЦИИ ТО, ВЫПОЛНЯЕМЫЕ

НЕПОСРЕДСТВЕННО НА АВТОМОБИЛЕ

ПРОВЕРКА УРОВНЯ МАСЛА

M1121000900342

1. Осторожно вытяните масляный щуп и

убедитесь в том, что уровень масла
находится в установленном диапазоне.

2. При этом убедитесь в том, что масло

обладает достаточной вязкостью, что масло
не сильно загрязнено; убедитесь также в
отсутствии попадания в масло охлаждающей
жидкости или бензина.

ЗАМЕНА МОТОРНОГО МАСЛА

M1121001000416

1. Запустите двигатель и прогрейте его

до температуры 80

°

С ... 90

°

С.

2. Снимите крышку маслозаливной горловины

двигателя.

ВНИМАНИЕ

При работе будьте осторожны 8 масло
нагрето до высокой температуры.

3. Отверните сливную пробку масляного

поддона двигателя для слива отработанного
масла.

4. Установите новую прокладку сливной пробки

масляного поддона двигателя, затяните
сливную пробку указанным моментом. Новую
прокладку устанавливайте так, как показано
на рисунке.

Момент затяжки: 39

±

 5 Н

⋅

м

NOTE: Новую прокладку сливной пробки
масляного поддона двигателя
устанавливайте так, как показано на рисунке.

5. Залейте в двигатель требуемое количество

масла.

Марка моторного масла (по
классификации ACEA и API): ACEA A1, A2
или A3/API SG или выше
Полный объём заливаемого масла
(включая объём внутри масляного
фильтра):

3,3 л <4G1>
4,3 л <4G6>

6. Установите на место крышку маслозаливной

горловины двигателя.

7. Проверьте уровень масла в двигателе.

ACX00892AC

Допускаемый
уровень масла

Полно

Долей

<4G1>

AC205268

Полно

Долей

Допускаемый
уровень масла

AC

<4G6>

AC208299

Масляный поддон

AC

Сливная
пробка

Сливная пробка

В сторону
масляного
поддона

12

-5

ОПЕРАЦИИ ТО, ВЫПОЛНЯЕМЫЕ НЕПОСРЕДСТВЕННО НА АВТОМОБИЛЕ

СИСТЕМА СМАЗКИ ДВИГАТЕЛЯ

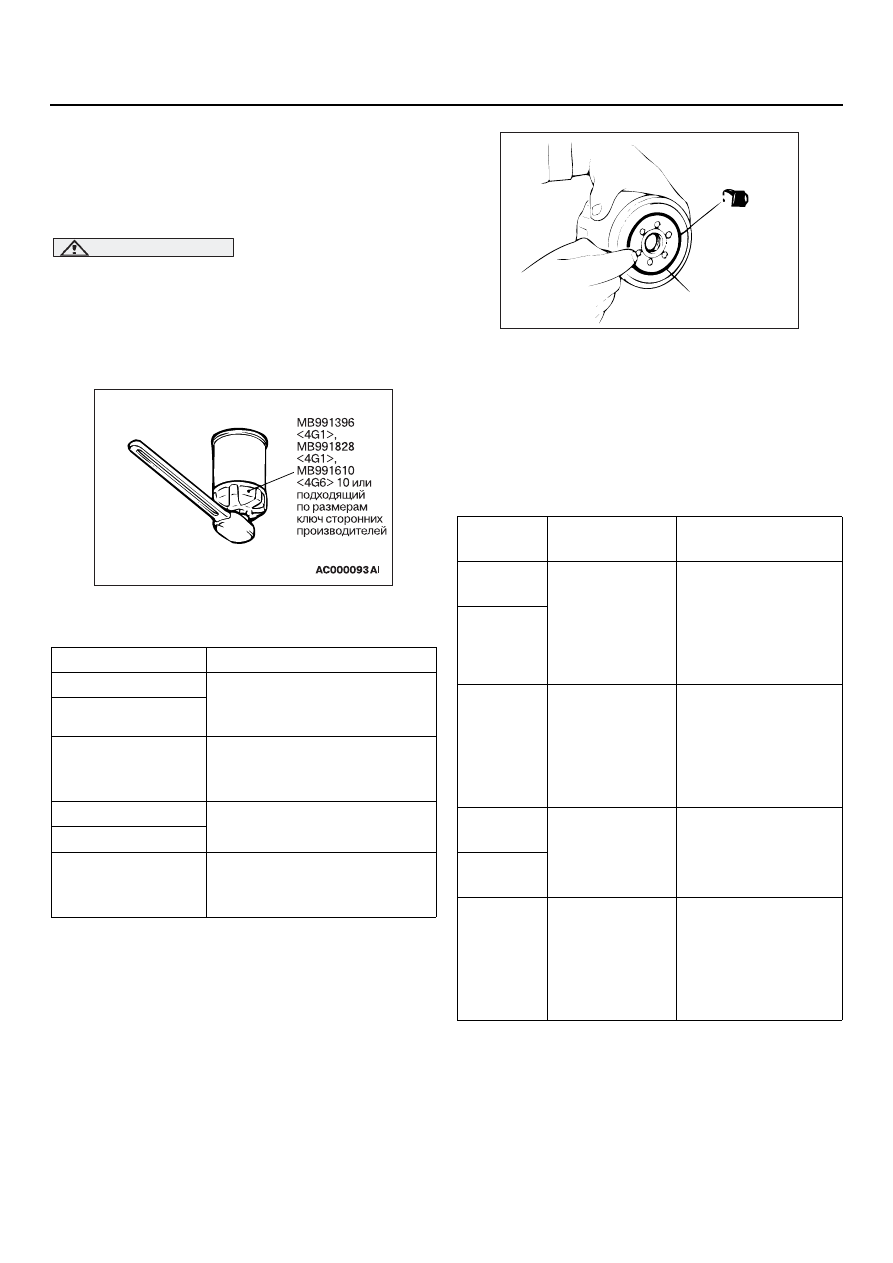

ЗАМЕНА МАСЛЯНОГО ФИЛЬТРА

M1121001100383

1. Запустите двигатель и прогрейте его

до температуры 80

°

С ... 90

°

С.

2. Снимите крышку маслозаливной горловины

двигателя.

ВНИМАНИЕ

При работе будьте осторожны 8 масло
нагрето до высокой температуры.

3. Отверните сливную пробку масляного

поддона двигателя для слива отработанного
масла.

4. Снимите защитный кожух.

5. В таблице указаны приспособления для

снятия масляного фильтра.

6. Очистите сопрягаемую поверхность

кронштейна крепления масляного фильтра.

7. Смажьте уплотнительное кольцо нового

масляного фильтра небольшим количеством
моторного масла.

8. После того, как уплотнительное кольцо

масляного фильтра коснётся ответного
фланца, затяните масляный фильтр
требуемым моментом затяжки. В таблице
указаны приспособления для затяжки
масляного фильтра.

9. Заверните сливную пробку масляного

поддона двигателя и залейте в двигатель
требуемое количество масла (Cм.

CTP. 12-4

).

10.Увеличьте обороты двигателя 2

−

3 раза,

убедитесь в отсутствии подтеканий масла
со стороны масляного фильтра.

Обозначение

Приспособление

MD348631 <4G1> Ключ для снятия масляного

фильтра (MB991828) или
аналог

MD365876 <4G1>

MD360935 <4G1> Ключ для снятия масляного

фильтра (MB991396) или
аналог

MD136466 <4G6> Приспособление имеется

в розничной продаже

MD322508 <4G6>

MD356000 <4G6> Ключ для снятия масляного

фильтра (MB991610) или
аналог

Обознач
ение

Приспособ8
ление

Момент затяжки

MD34863
1 <4G1>

Ключ для
снятия
масляного
фильтра
(MB991828)
или аналог

Приблизительно
3/4 оборота
(16

±

 4 Н

⋅

м)

MD36587
6 <4G1>

MD36093
5 <4G1>

Ключ для
снятия
масляного
фильтра
(MB991396)
или аналог

Приблизительно
1 оборот
(14

±

 2 Н

⋅

м)

MD13646
6 <4G6>

Приспособлен
ие имеется в
розничной
продаже

Приблизительно
3/4 оборота
(17

±

 3 Н

⋅

м)

MD32250
8 <4G6>

MD35600
0 <4G6>

Ключ для
снятия
масляного
фильтра
(MB991610)
или аналог

Приблизительно
3/4 оборота
(14

±

 2 Н

⋅

м)

AC103250AD

Уплотнительное кольцо

12

-6

ОПЕРАЦИИ ТО, ВЫПОЛНЯЕМЫЕ НЕПОСРЕДСТВЕННО НА АВТОМОБИЛЕ

СИСТЕМА СМАЗКИ ДВИГАТЕЛЯ

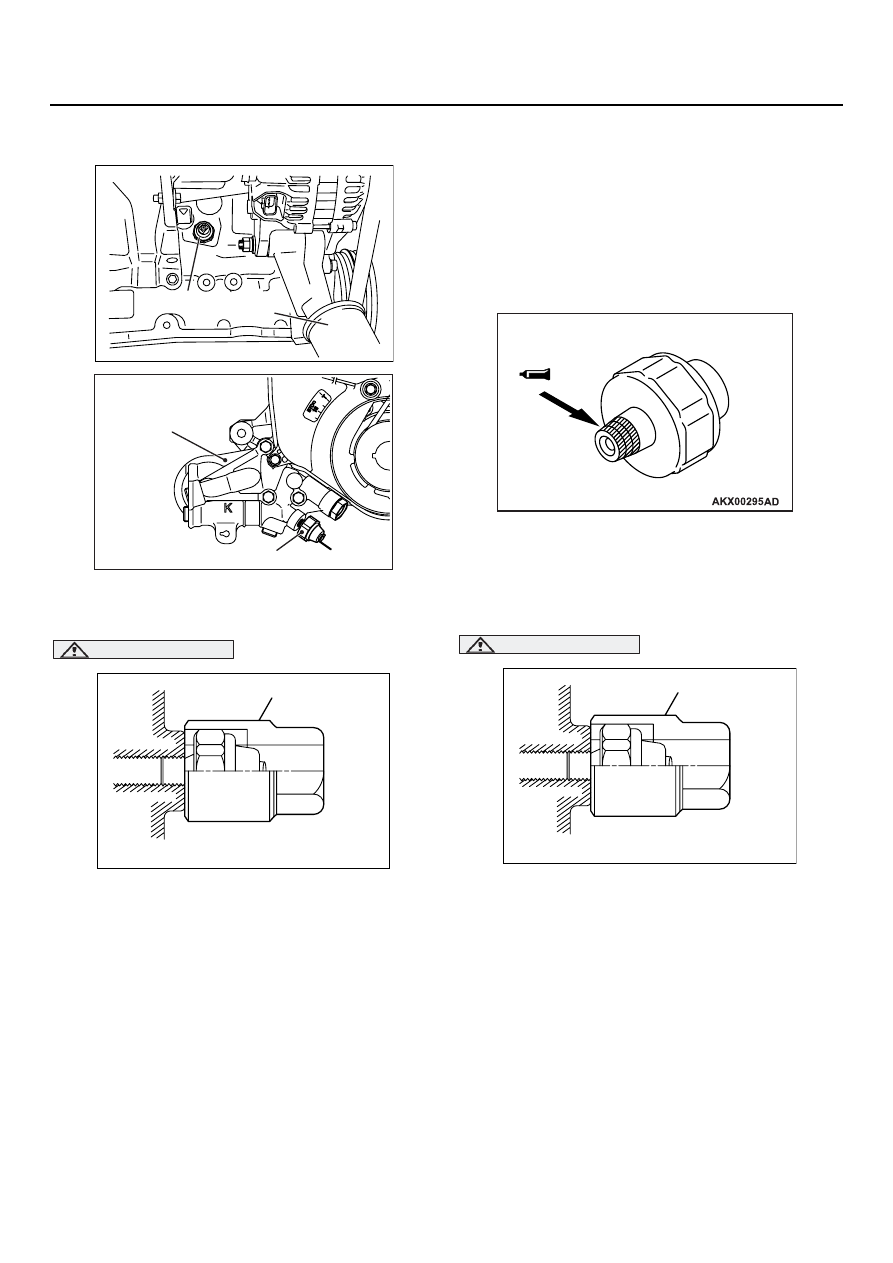

ПРОВЕРКА ДАВЛЕНИЯ МАСЛА

M1121002300368

1. Проверьте уровень масла в двигателе.
2. Снимите разъём датчика аварийного

давления масла.

ВНИМАНИЕ

Будьте осторожны при снятии датчика
аварийного давления масла 8 резьба
датчика покрыта специальным герметиком.
3. Для снятия датчика используйте

специальный ключ (MD998054).

4.  Подсоедините манометр для измерения

давления масла.

NOTE: Для подсоединения манометра
используйте переходник с резьбой PT 1/8.

5. Заведите двигатель и прогрейте его

до рабочей температуры.

6. После прогрева двигателя измерьте

давление масла в системе.

Номинальное значение:

На холостом ходу: 29 кПа или более
При 3500 об/мин: 294

−

 686 кПа

7. Отсоедините манометр для измерения

давления масла.

8. Нанесите на резьбу датчика аварийного

давления масла рекомендуемый герметик.

Наименование герметика: 3M

 ATD

Номенклатурный номер 8660 или
аналогичный

ВНИМАНИЕ

Запускать двигатель можно не раньше, чем
спустя 1 час после установки датчика.
9. Для установки датчика используйте

специальный ключ (MD998054).

Момент затяжки:

<4G1> 19

±

 3 Н

⋅

м (14

±

 2 фунто

⋅

фута)

<4G6> 10

±

 2 Н

⋅

м (87

±

 17 фунто

⋅

футов)

10.Подсоедините разъём датчика аварийного

давления масла.

AK101640

<4G1>

Датчик аварийного
давления масла Масляный

фильтр

AD

AK300647AB

<4G6>

Кронштейн
масляного фильтра

Датчик аварийного давления масла

AKX00294

MD998054

AD

AKX00294

MD998054

AD
