Mitsubishi Lancer / Lancer Wagon. Руководство - часть 89





ДВИГАТЕЛЬ

ДВИГАТЕЛЬ, МЕХАНИЧЕСКАЯ ЧАСТЬ <4G6>

11C

-47

ДВИГАТЕЛЬ

СНЯТИЕ И УСТАНОВКА

M1112001000816

ВНИМАНИЕ

*: отмечены детали, которые изначально не следует полностью закреплять: окончательное
их закрепление нужно выполнять только после того, как весь вес двигателя придётся на его
опоры.

Предварительные операции (перед снятием)

Сброс давления в топливной системе (См. главу
13В, "Операции технического обслуживания,
выполняемые непосредственно на автомобиле",

CTP. 13B-362

).

Снятие капота (См. главу 42,

CTP. 42-5

).

Снятие поперечной штанги стоек передней подвески
(См. главу 42,

CTP. 42-10

).

Снятие нижней защиты

Слив масла из двигателя (См. главу 12, "Операции
технического обслуживания, выполняемые
непосредственно на автомобиле",

CTP. 12-4

).

Слив охлаждающей жидкости из двигателя
(См. главу 14, "Операции технического
обслуживания, выполняемые непосредственно
на автомобиле",

CTP. 14-24

).

Снятие воздушного фильтра (См. главу 15,

CTP. 15-3

).

Снятие аккумуляторной батареи и площадки
аккумуляторной батареи

Снятие накладки клапанной крышки
(См.

CTP. 11C-19

).

Снятие радиатора в сборе (См. главу 14,

CTP. 14-38

).

Снятие приёмной секции выпускной трубы
(См. главу 15,

CTP. 15-13

).

Снятие стартера в сборе (См. главу 16,

CTP. 16-14

).

Операции, выполняемые после установки

Установка стартера в сборе (См. главу 16,

CTP. 16-14

).

Установка приёмной секции выпускной трубы
(См. главу 15,

CTP. 15-13

).

Установка радиатора в сборе (См. главу 14,

CTP. 14-38

).

Установка накладки клапанной крышки
(См.

CTP. 11C-19

).

Установка аккумуляторной батареи и ее площадки

Установка воздушного фильтра (См. главу 15,

CTP. 15-3

).

Заправка жидкостью системы охлаждения
(См. главу 14, "Операции технического
обслуживания, выполняемые непосредственно
на автомобиле" ,

CTP. 14-24

).

Заправка двигателя маслом (См. главу 12,
"Операции технического обслуживания,
выполняемые непосредственно на автомобиле",

CTP. 12-4

).

Регулировка троса дроссельной заслонки
(См. главу 17, "Операции технического
обслуживания, выполняемые непосредственно
на автомобиле",

CTP. 17-3

).

Проверка натяжения ремня привода навесных
агрегатов (См.

CTP. 11C-7

).

Установка нижней защиты

Установка поперечной штанги стоек передней
подвески (См. главу 42,

CTP. 42-10

).

Установка капота (См. главу 42,

CTP. 42-5

).

Проверка герметичности топливной системы

ДВИГАТЕЛЬ

ДВИГАТЕЛЬ, МЕХАНИЧЕСКАЯ ЧАСТЬ <4G6>

11C

-48

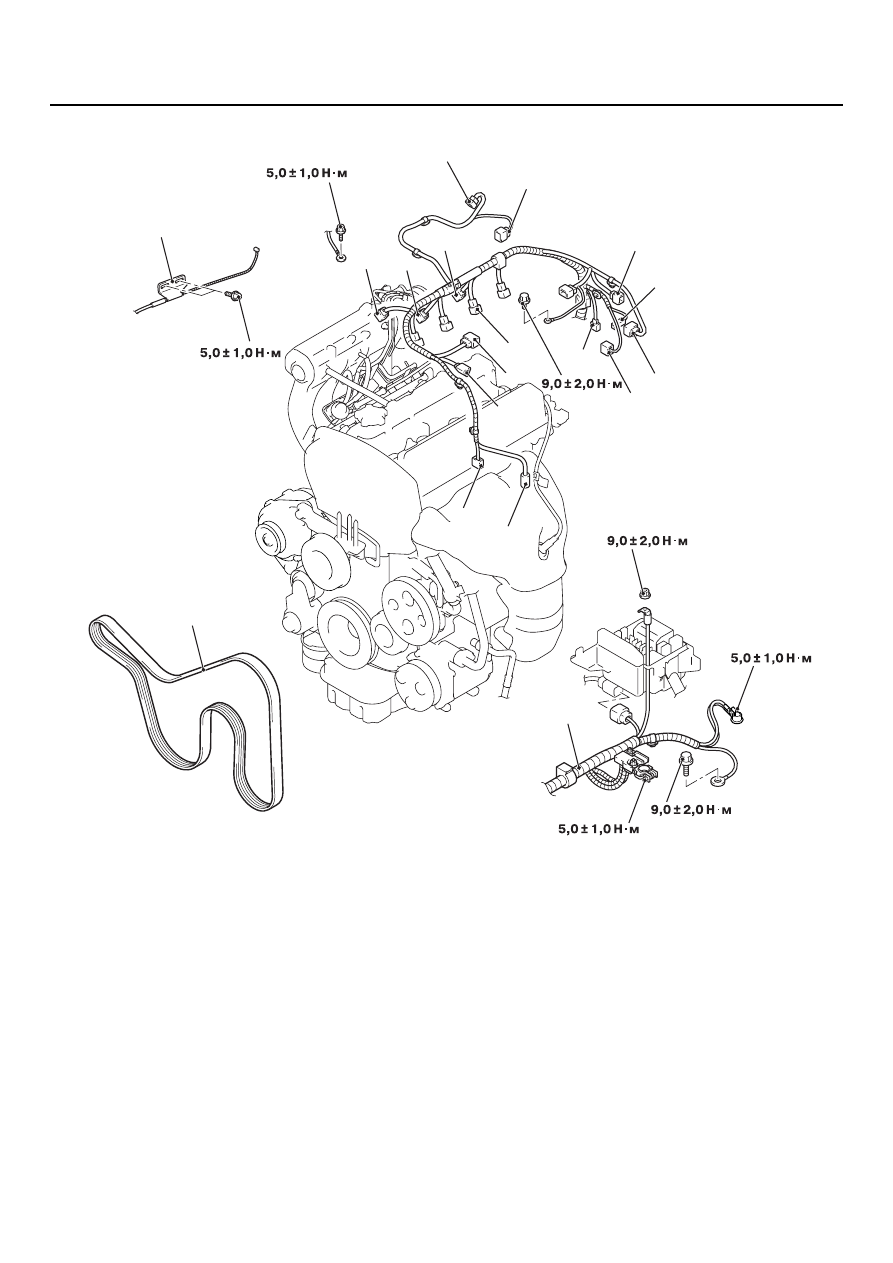

AC300549

18

17

16

AB

1

14

13

12

11

9

7

6

5

10

4

3

2

15

Последовательность
действий при снятии

1.

Разъём компрессора
кондиционера.

2.

Разъём датчика давления
гидроусилителя рулевого
управления.

3.

Разъём датчика положения
коленчатого вала.

4.

Разъём катушки зажигания.

5.

Разъём датчика детонации.

6.

Разъём электромагнитного
клапана продувки адсорбера.

7.

Разъём электромагнитного
клапана системы рециркуляции
отработавших газов (EGR).

8.

Разъём жгута форсунок.

9.

Разъём датчика положения
дроссельной заслонки.

10. Разъём регулятора холостого

хода.

11. Разъём датчика положения

распределительного вала.

12. Разъём переднего

кислородного датчика.

13. Разъём датчика температуры

охлаждающей жидкости.

14. Разъём для указателя

температуры охлаждающей
жидкости.

15. Разъём жгута конденсаторов.
16. Разъём жгута проводов питания

от аккумуляторной батареи.

17. Трос управления дроссельной

заслонкой.

<<А>>

18. Ремень привода навесных

агрегатов.

Последовательность
действий при снятии



ДВИГАТЕЛЬ

ДВИГАТЕЛЬ, МЕХАНИЧЕСКАЯ ЧАСТЬ <4G6>

11C

-49

ПОСЛЕДОВАТЕЛЬНОСТЬ ОПЕРАЦИЙ

<<А>>СНЯТИЕ РЕМНЯ ПРИВОДА
НАВЕСНЫХ АГРЕГАТОВ

ИзIза того, что на двигателе применяется
поликлиновой ремень с серпантинной
прокладкой и автоматическим натяжителем,
необходимо проделать перечисленные ниже
операции.

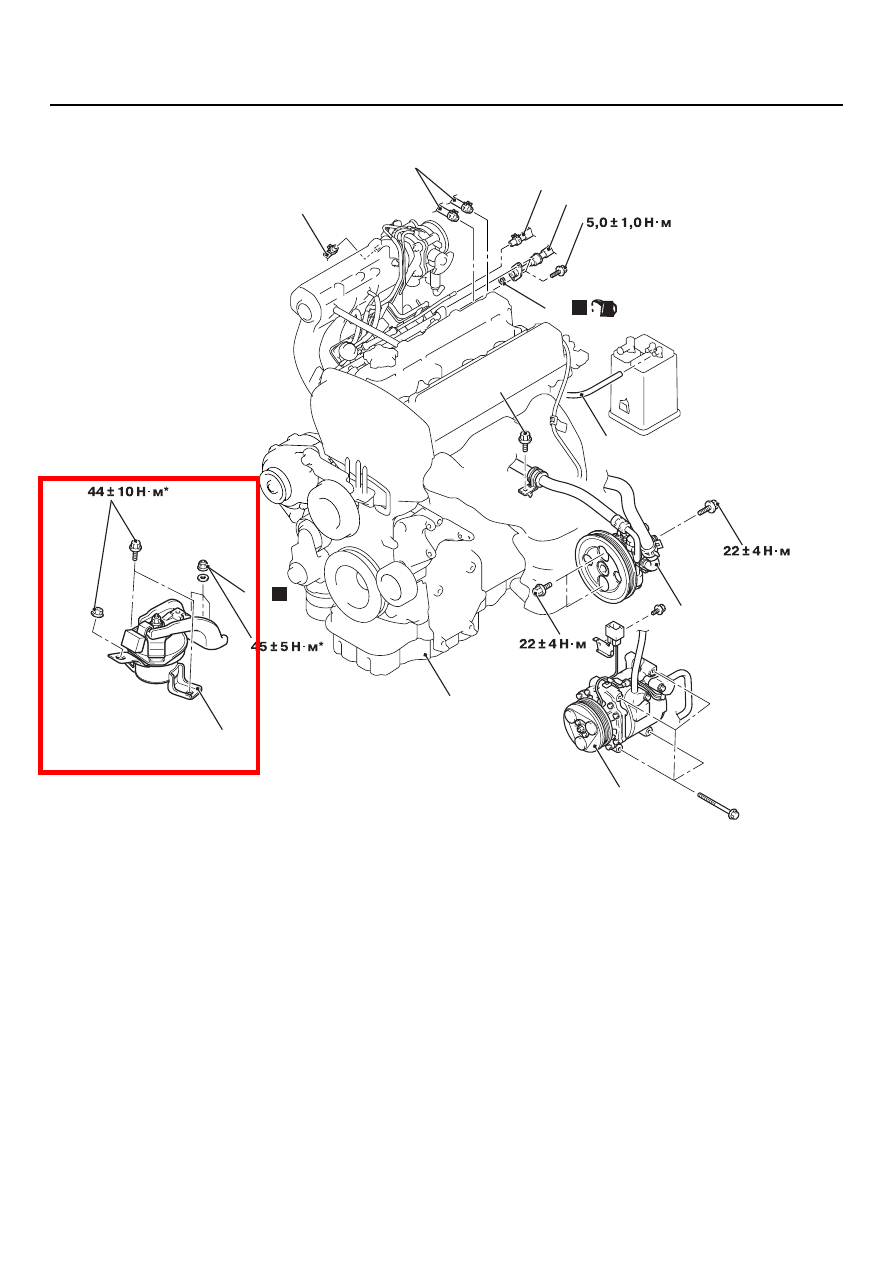

AC300550

H

(Моторное масло)

27

26

25

24

23

22

21

20

19

29

28

H

AB

12

± 2 H· m

Последовательность
действий при снятии

19. Шланг вакуумного усилителя

тормозов.

20. Вакуумный шланг продувки

угольного адсорбера.

<<B>>

21. Компрессор системы

кондиционирования с муфтой.

<<B>>

22. Насос гидроусилителя рулевого

управления.

23. Шланг отопителя.
24. Подвод к магистрали обратного

слива топлива.

>>E<<

25. Подвод к топливной рампе.

>>E<<

26. Кольцевое уплотнение

топливной рампы.

<<С>> >>D<<

Коробка передач.

>>С<<

27. Самоконтрящаяся гайка.

<<D>> >>B<<

28. Кронштейн передней опоры

двигателя.

<<E>> >>А<<

29. Двигатель.

Последовательность
действий при снятии



ДВИГАТЕЛЬ

ДВИГАТЕЛЬ, МЕХАНИЧЕСКАЯ ЧАСТЬ <4G6>

11C

-50

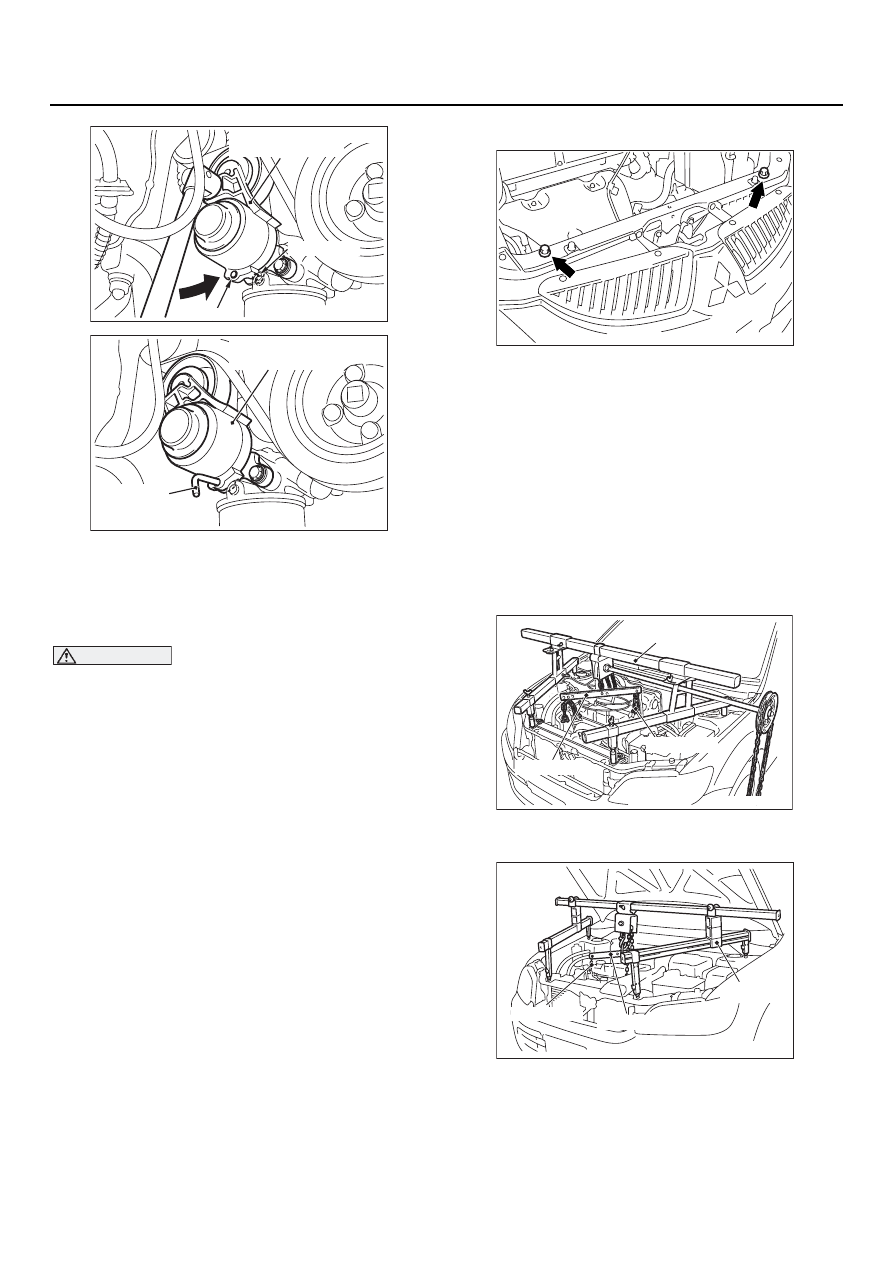

1. Вставьте в гнездо автоматического

натяжителя ремня головку на 12,7 мм
с воротком или с трещоткой и поверните
автоматический натяжитель против часовой
стрелки до упора.

ВНИМАНИЕ

Нанесите мелом стрелку на тыльной
поверхности ремня привода навесных
агрегатов в направлении его нормального
вращения, если предполагается его
использовать вновь.

2. Совместите отверстия А и В, вставьте в них

для фиксации ГIобразный шестигранный
ключ (либо чтоIто подобное) и снимите
ремень привода навесных агрегатов.

<<B>> СНЯТИЕ КОМПРЕССОРА
СИСТЕМЫ КОНДИЦИОНИРОВАНИЯ
С МУФТОЙ И НАСОСА
ГИДРОУСИЛИТЕЛЯ

Не отсоединяя шлангов, снимите насос
гидроусилителя рулевого управления в сборе
с кронштейном и снимите с кронштейна
компрессор системы кондиционирования
с муфтой.

NOTE: Отведите в сторону насос гидроусили
теля и компрессор и закрепите их так, чтобы
они не мешали снятию двигателя.

<<С>> СНЯТИЕ КОРОБКИ ПЕРЕДАЧ

1. Для установки приспособлений для подъёма

двигателя MB991895 или MB991928
предвариI тельно затяните 2 болта на
верхней поперечине рамки радиатора.

2. Снимите коробку передач (См. главу 22A,

"Коробка передач",

CTP. 22A-21

).

<<D>> СНЯТИЕ КРОНШТЕЙНА
ПЕРЕДНЕЙ ОПОРЫ ДВИГАТЕЛЯ

1. При помощи домкрата подоприте двигатель.
2. Снимите перечисленные ниже специальные

приспособления.

(1) <Специальная балка MB991895>

Снимите специальную балку MB991895

(2) <Специальная балка MB991928>

Снимите специальную балку MB991928.

AC107640AD

Отверстие A

Отверстие B

Натяжитель ремня привода
навесных агрегатов

AC107641AC

ГIобразный
шестигранный
ключ

Натяжитель ремня привода
навесных агрегатов

AC302624 AB

AC104013 AF

MB991454

MB991527

MB991895

AC207703 AC

MB991928

MB991527

MB991454
