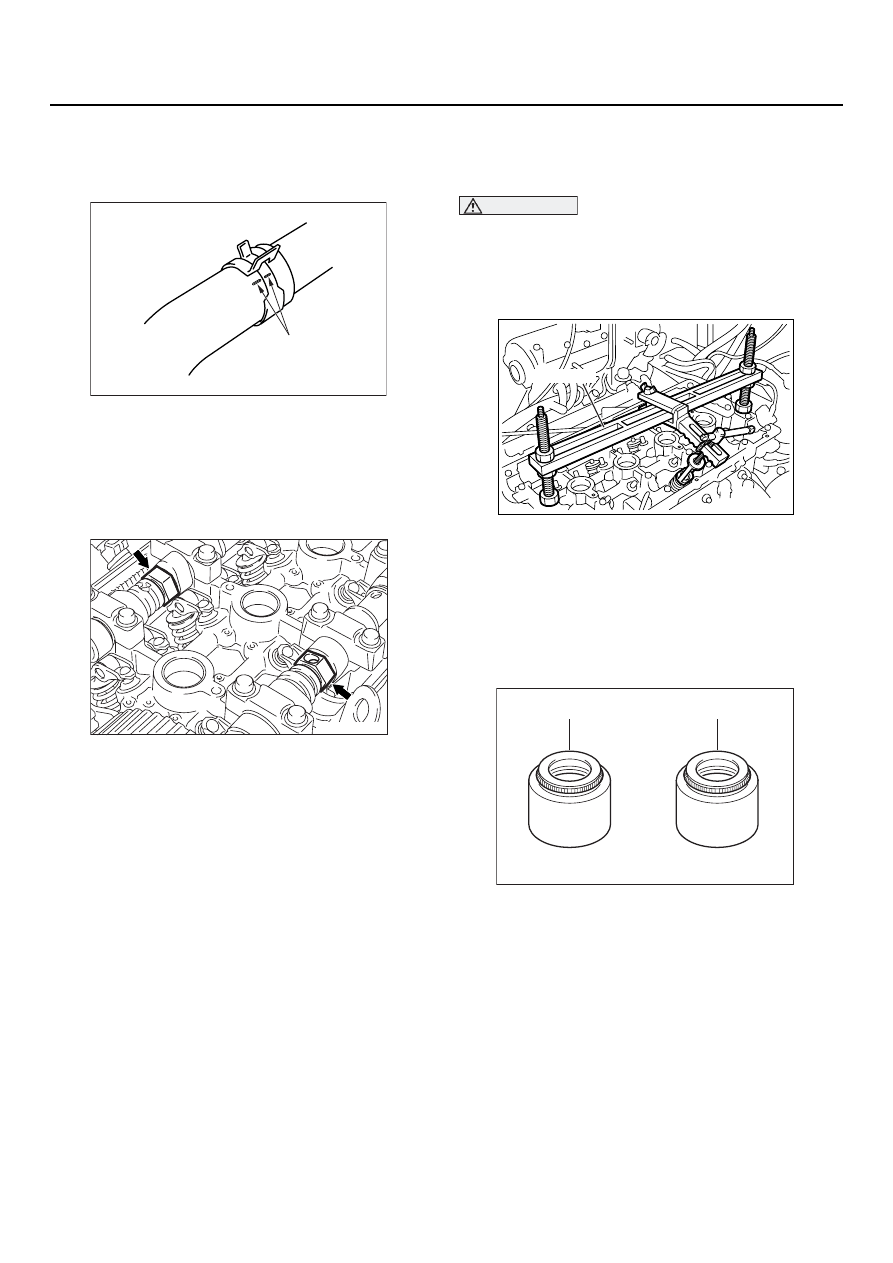

РАСПРЕДВАЛ И МАСЛОСЪЁМНЫЕ КОЛПАЧКИ

ДВИГАТЕЛЬ, МЕХАНИЧЕСКАЯ ЧАСТЬ <4G6>

11C

-23

ПОСЛЕДОВАТЕЛЬНОСТЬ ОПЕРАЦИЙ

<<A>> ОТСОЕДИНЕНИЕ ВЕРХНЕГО
ШЛАНГА РАДИАТОРА

Нанесите метки совмещения на верхний шланг
радиатора и на его хомут. Отсоедините верхний
шланг радиатора.

<<В>> СНЯТИЕ ЗУБЧАТОГО КОЛЕСА
РАСПРЕДВАЛА

1. Удерживайте рожковым ключом

шестигранную шейку распредвала.

2. Отверните болт крепления зубчатого колеса

и снимите зубчатое колесо.

<<C>> СНЯТИЕ СУХАРЕЙ ТАРЕЛКИ
КЛАПАННОЙ ПРУЖИНЫ
(РАССУХАРИВАНИЕ)

ВНИМАНИЕ

Перед рассухариванием выставляйте
поршень соответствующего цилиндра
в ВМТ. Если поршень не находится
положении ВМТ, то клапан может
провалиться в цилиндр.

Сжав клапанную пружину рассухаривателем
MD998772, снимите сухарики.

ПОСЛЕДОВАТЕЛЬНОСТЬ РАБОТЫ
ПО УСТАНОВКЕ

>>A<< УСТАНОВКА
МАСЛОСЪЁМНОГО КОЛПАЧКА

1. Маслосъёмные колпачки впускных

и выпускных клапанов отличаются своим
цветом.

2. Смажьте колпачки небольшим количеством

моторного масла.

AC200641AC

Метки спаренности

AC201457AB

AC201799

MD998772

AB

AC201542 AB

На выпускной клапан

На впускной клапан

Серый

Серый с зелёным

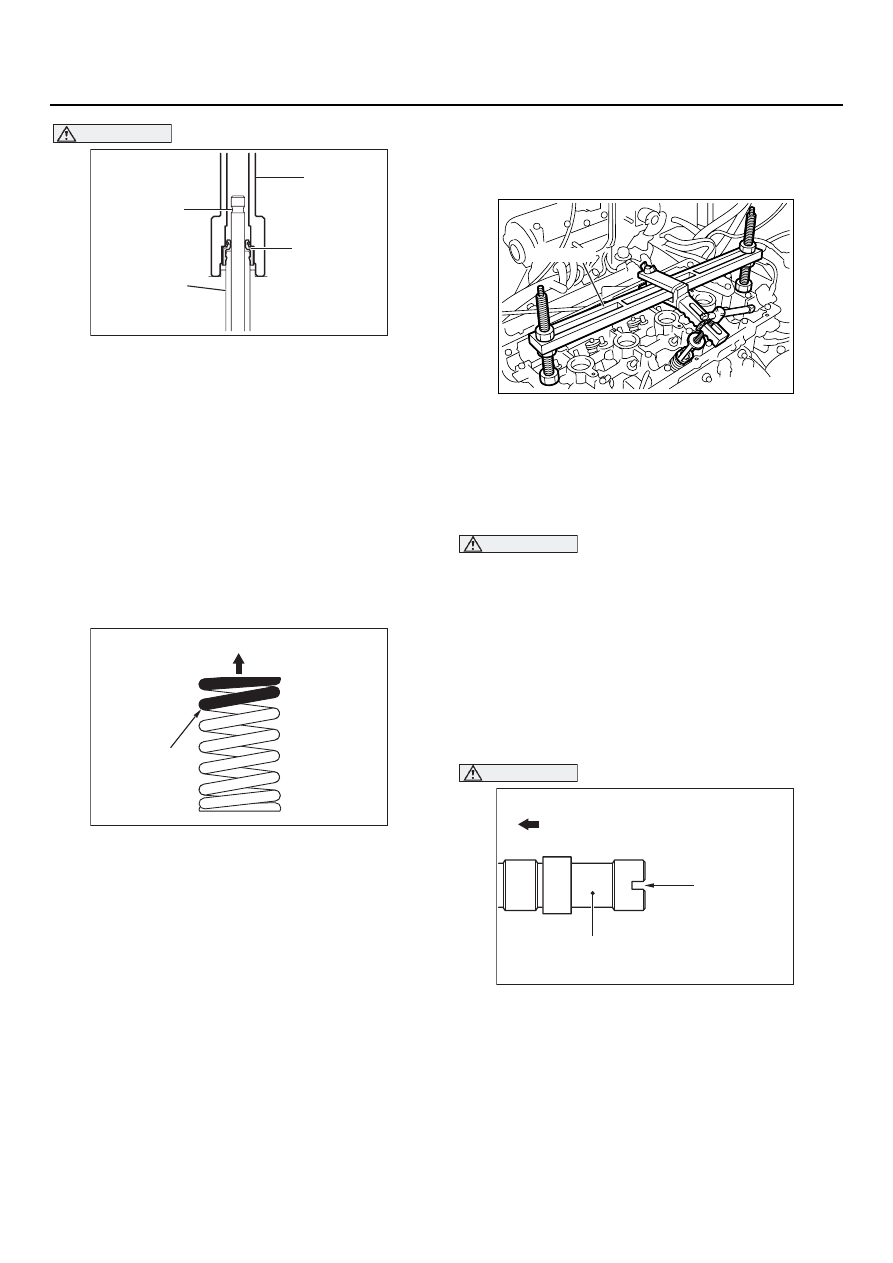

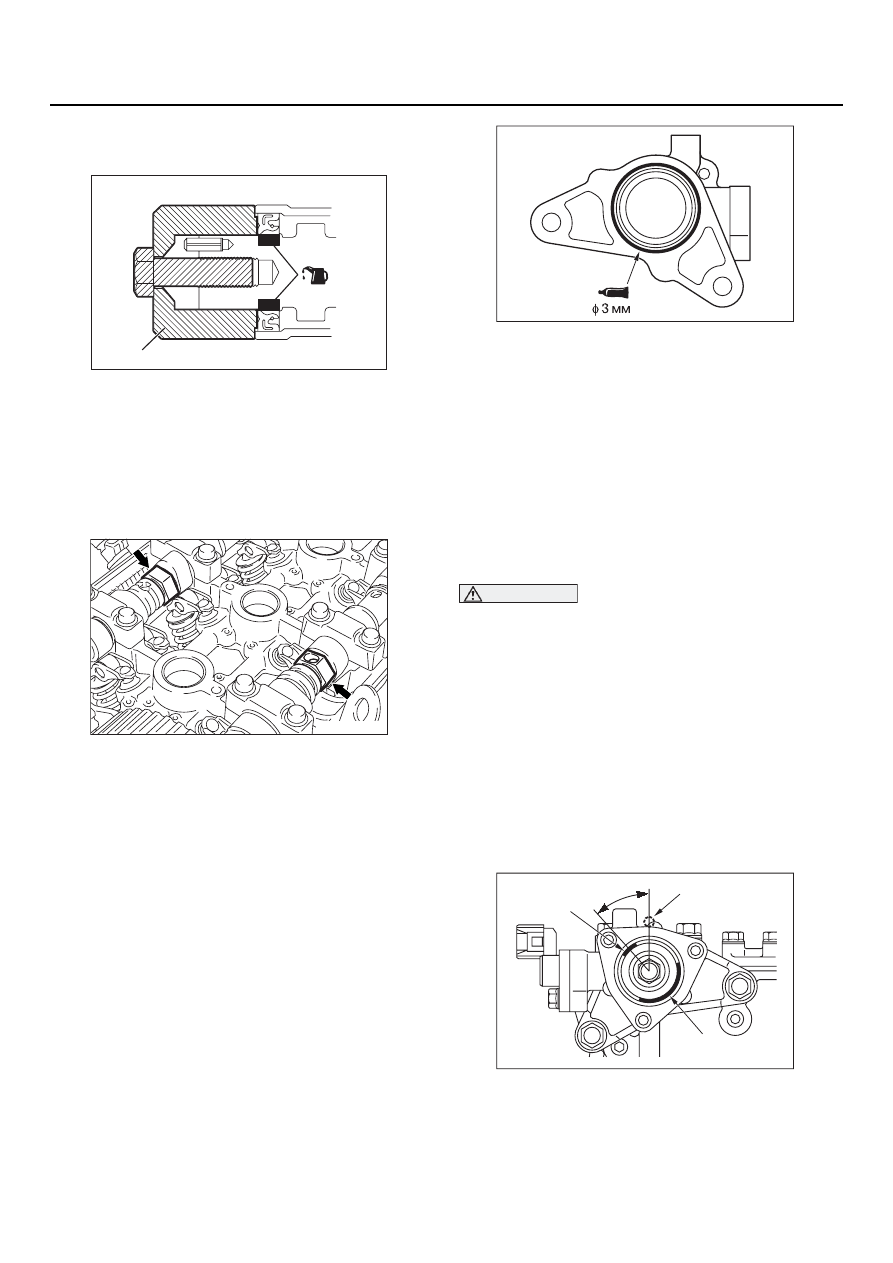

РАСПРЕДВАЛ И МАСЛОСЪЁМНЫЕ КОЛПАЧКИ

ДВИГАТЕЛЬ, МЕХАНИЧЕСКАЯ ЧАСТЬ <4G6>

11C

-24

ВНИМАНИЕ

•

Повторное использование колпачков
не допускается.

•

Для установки колпачков применяется
оправка MD998737. Неправильная
установка колпачка может привести
к прорыву масла по стерженю клапана.

3. Используя стержень клапана в качестве

пилота, наденьте колпачок на направляющую
втулку клапана при помощи оправки
MD998737.

>>B<< УСТАНОВКА КЛАПАННОЙ
ПРУЖИНЫ

Цветная маркировка клапанной пружины
должна быть обращена к коромыслу (вверх).

>>C<< УСТАНОВКА СУХАРЕЙ
ТАРЕЛКИ КЛАПАННОЙ ПРУЖИНЫ
(ЗАСУХАРИВАНИЕ)

Сожмите клапанную пружину рассухаривателем
MD998772, как это было сделано при снятии
сухарей.

>>D<< УСТАНОВКА КОРОМЫСЕЛ
И КОМПЕНСАТОРОВ

ВНИМАНИЕ

Если предполагается использовать прежние
компенсаторы, то перед установкой их
нужно промыть и проверить. (См. главу 11В,
"Коромысла и распредвал")

>>E<< УСТАНОВКА РАСПРЕДВАЛА

1. Удалите остатки герметика с головки

цилиндров.

2. Смажьте моторным маслом кулачки и шейки

распредвала.

ВНИМАНИЕ

Не путайте местами впускной и выпускной
распределительные валы. На заднем торце
выпускного распредвала имеется прорезь.

3. Уложите распредвал в головку цилиндров.

AC107414AC

MD998737

Клапан

Маслосъёмный
колпачок

Направляющая
втулка клапана1

AC201453 AB

Направление к коромыслу

Цветная метка

AC201799

MD998772

AB

AC201458 AB

Передняя часть двигателя

Паз

Распредвал выпускных клапанов

РАСПРЕДВАЛ И МАСЛОСЪЁМНЫЕ КОЛПАЧКИ

ДВИГАТЕЛЬ, МЕХАНИЧЕСКАЯ ЧАСТЬ <4G6>

11C

-25

>>F<< УСТАНОВИТЬ: КРЫШКУ № 4
РАСПРЕДВАЛА / КРЫШКУ № 3
РАСПРЕДВАЛА3 / КРЫШКУ № 5
РАСПРЕДВАЛА / КРЫШКУ № 2
РАСПРЕДВАЛА / ЗАДНЮЮ КРЫШКУ
РАСПРЕДВАЛА / ПЕРЕДНЮЮ
КРЫШКУ РАСПРЕДВАЛА

1. Разверните распредвалы так, чтобы их

установочные штифты занимали положение,
указанное на рисунке.

2. Чтобы во время установки не перепутать

крышки впускных и выпускных распредвалов,
проверяйте их маркировку (крышки № 2

−

 5

выглядят одинаково), обращайте внимание
на ориентацию крышек по отношению
к передней части двигателя.

Маркировка (нанесена на передние
крышки и на крышки 2

−

 5)

I: Крышка впускного вала
E: Крышка выпускного вала

3. Нанесите герметик на головку цилиндров

в указанных на рисунке местах (6 мест).

Наименование герметика:
Оригинальный герметик MITSUBISHI,
номер по каталогу MD970389 или
равноценный

NOTE: Передние и задние крышки
распредвалов должны быть установлены
не позднее, чем через 15 минут после
нанесения герметика.

4. Разверните перед установкой заднюю

крышку распредвала, как показано
на рисунке.

5. Проверяйте маркировку на передних

крышках впускных и выпускных
распредвалов, чтобы не перепутать
их местами.

−



ВНИМАНИЕ

После её установки выждите не менее
одного часа. На протяжении указанного
периода не запускайте двигатель и не
допускайте попадания на герметик
охлаждающей жидкости или масла.

6. Протяните болты крепления крышек в 2I3

этапа и затем дотяните их указанным
моментом.

Величина момента затяжки: 20

±

 1 Н

⋅

м

7. Убедитесь в правильности установки

коромысел.

NOTE: Полностью удалите излишки
герметика.

AC201459 AB

Установочные

штифты

Распредвал
выпускных
клапанов

Распредвал
впускных
клапанов

Приблизительно 3

˚

AC201460

E 4

AB

Номер шейки
распредвала

Обозначение
распределительного
вала (впускного
или выпускного)

Передняя часть
двигателя

AC201461AB

Передняя часть двигателя

AC201462 AB

Стрелка,
указывающая
направление
на переднюю
часть двигателя

Передняя часть
двигателя

РАСПРЕДВАЛ И МАСЛОСЪЁМНЫЕ КОЛПАЧКИ

ДВИГАТЕЛЬ, МЕХАНИЧЕСКАЯ ЧАСТЬ <4G6>

11C

-26

>>G<< УСТАНОВКА САЛЬНИКА
РАСПРЕДВАЛА

1. Нанесите чистое моторное масло на кромку

сальника по всей её окружности.

2. Используя оправку MD998713, запрессуйте

сальник в гнездо.

>>Н<< УСТАНОВКА ЗУБЧАТОГО
КОЛЕСА РАСПРЕДВАЛА

1. Удерживайте рожковым ключом

шестигранную шейку распредвала,
как при отворачивании болта.

2. Затяните болт крепления зубчатого колеса

установленным моментом.

Величина момента затяжки: 89

±

 9 Н

⋅

м

>>I<< УСТАНОВКА ДАТЧИКА
ПОЛОЖЕНИЯ РАСПРЕДВАЛА
В СБОРЕ С КРОНШТЕЙНОМ

1. Удалите остатки герметика с поверхностей

кронштейна датчика и головки цилиндров.

2. Нанесите сплошной валик герметика на

опорную поверхность кронштейна датчика,
как показано на рисунке.

Наименование герметика:
Оригинальный герметик MITSUBISHI,
номер по каталогу MD970389 или
равноценный

NOTE: Устанавливайте датчик с кронштейном
не позднее, чем через 15 минут после
нанесения герметика.

3. Уложите кронштейн с датчиком в головку

цилиндров.

ВНИМАНИЕ

После её установки выждите не менее
одного часа. На протяжении указанного
периода не запускайте двигатель и не
допускайте попадания на герметик
охлаждающей жидкости или масла.

4. Затяните болты крепления кронштейна

установленным моментом.

Величина момента затяжки: 14

±

 1 Н

⋅

м

>>J<< УСТАНОВКА ЗАДАЮЩЕЙ
ВТУЛКИ ДАТЧИКА ПОЛОЖЕНИЯ
РАСПРЕДВАЛА

1. Разверните выпускной распредвал так, чтобы

его установочный штифт занимал положение,
указанное на рисунке (двигатель находится в
положении ВМТ хода сжатия 1Iго цилиндра).

AC102323AB

MD998713

AC201457AB

AC201463 AB

AC201464 AB

Штифт

Выступ большого
размера

Выступ малого
размера

Приблизительно 45

˚
