Mitsubishi Lancer / Lancer Wagon. Руководство - часть 67

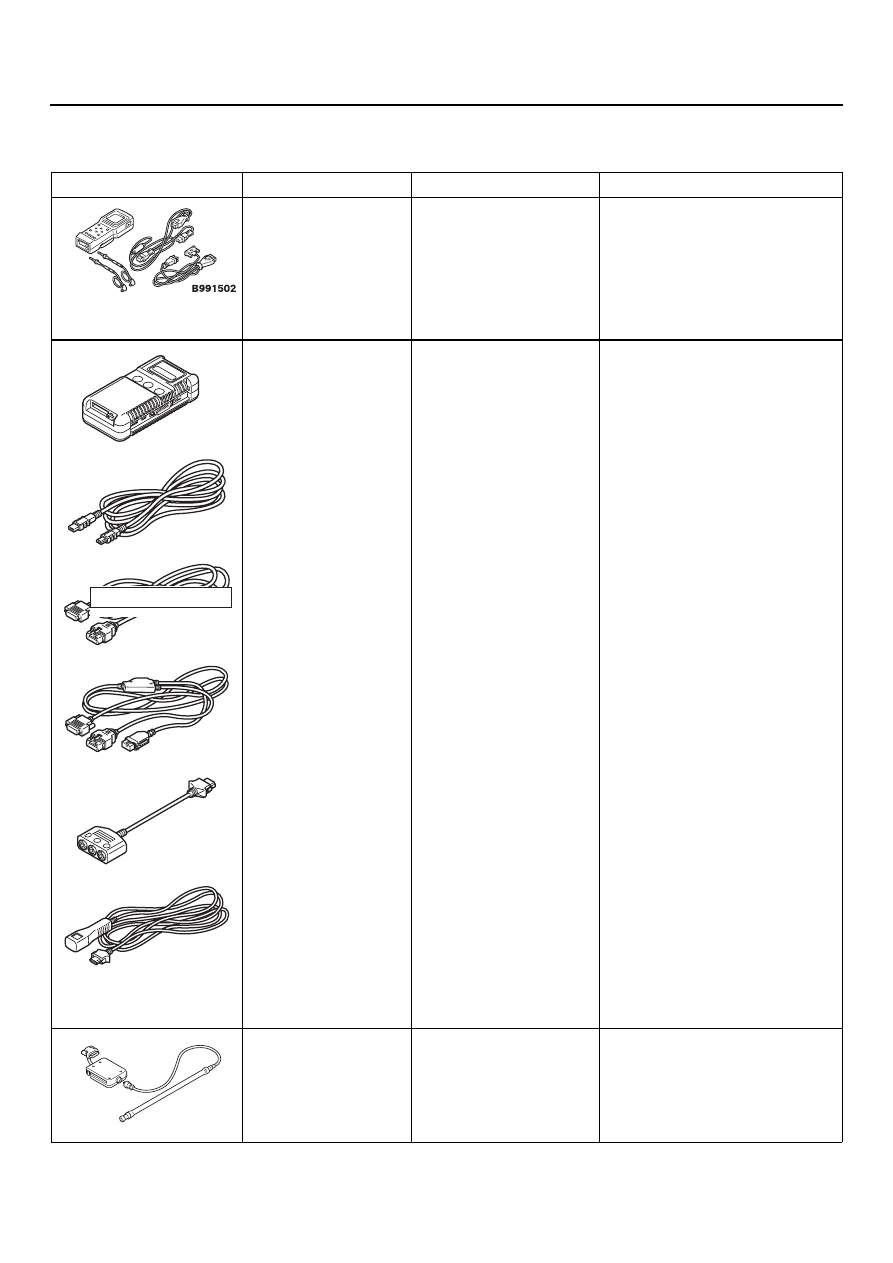

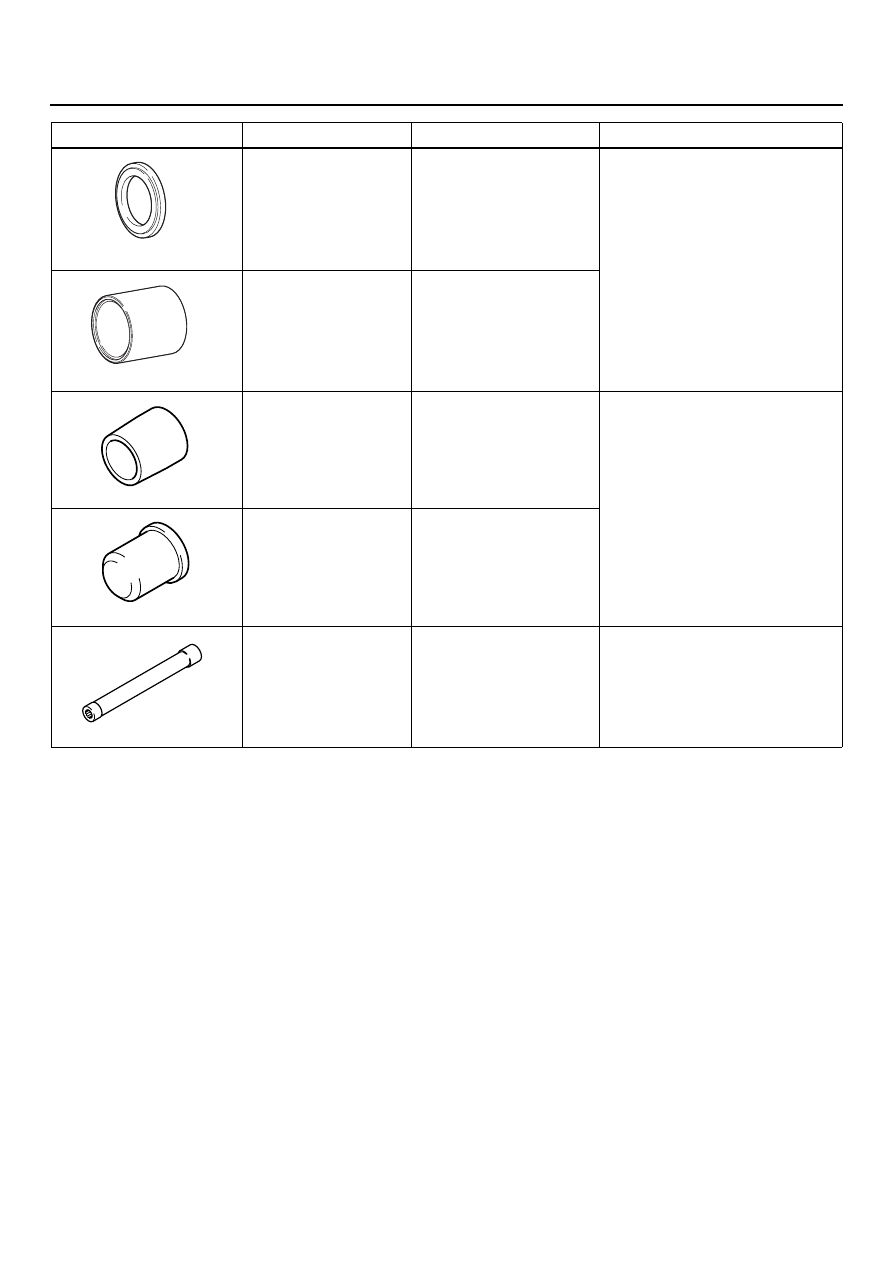

СПЕЦИАЛЬНЫЕ ПРИСПОСОБЛЕНИЯ

ДВИГАТЕЛЬ, МЕХАНИЧЕСКАЯ ЧАСТЬ <4G1>

11A

-4

СПЕЦИАЛЬНЫЕ ПРИСПОСОБЛЕНИЯ

M1112000600291

Приспособление

Номер по каталогу Наименование

Назначение

MB991502

Тестер MUTGII

•

Измерение натяжения
ремня привода навесных
агрегатов

•

Проверка угла
опережения зажигания

•

Проверка оборотов
холостого хода

MB991955
А: MB991824
В: MB991827
С: MB991910
D: MB991911
E: MB991825
F: MB991826
Комплект
диагностического
оборудования
MUTGIII
А: Блок сопряжения
с бортовой систеG
мой управления
V.C.I (сканер)
В: Кабель MUTGIII
USB
С: Главный жгут А
проводов
(автомобили
с мультиплексной
шиной CAN)
D: Главный жгут В
проводов
(автомобили без
мультиплексной
шины CAN)
E: Измерительный
адаптер для
тестера MUTGIII
F: Триггерный жгут
проводов для
тестера MUTGIII

Комплект
диагностического
оборудования MUTGIII

•

Проверка натяжения
приводного ремня

•

Проверка угла
опережения зажигания

•

Проверка оборотов
холостого хода

MB991668

Комплект
для измерения
натяжения ремня

Измерение натяжения ремня
привода (используется
вместе с MUTGII/III)

MB991910

MB991826

MB991955

MB991911

MB991824

MB991827

MB991825

A

B

C

D

E

F

НЕ ИСПОЛЬЗУЕТСЯ

B991668

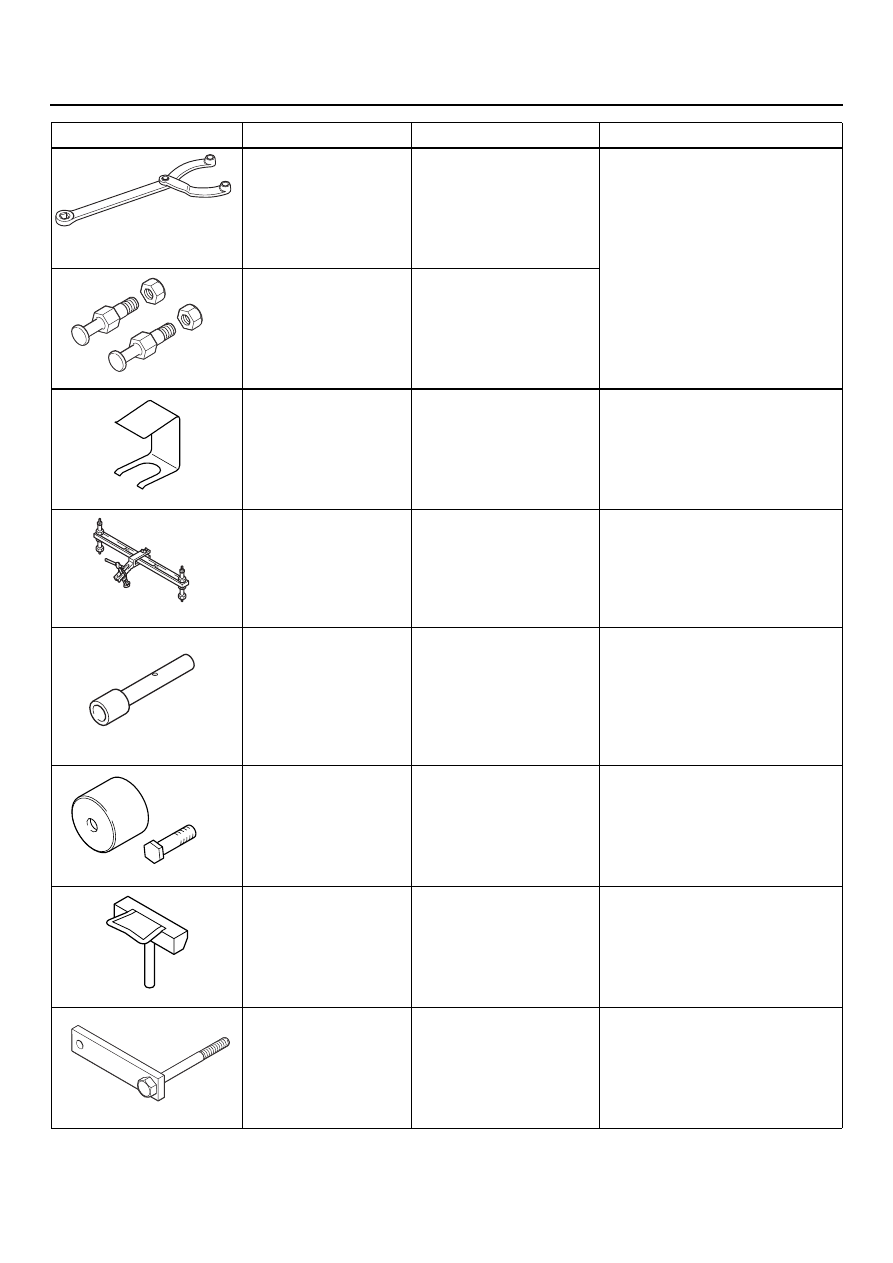

СПЕЦИАЛЬНЫЕ ПРИСПОСОБЛЕНИЯ

ДВИГАТЕЛЬ, МЕХАНИЧЕСКАЯ ЧАСТЬ <4G1>

11A

-5

MB990767

Вилка для стопорения
шестерни

Удерживание шестерни
распредвала

MD998719

Шпильки
для закрепления
стопорящей вилки

MD998443

Скоба для фиксации
гидрокомпенсаторов

Удержание коромысла
и гидрокоменсатора

MD998772

Приспособление
для сжатия пружины
("рассухариватель")

Сжатие клапанной пружины

MB991671

Оправка
для надевания
маслосъёмных
колпачков

Для надевания
маслосъёмных колпачков

MD998713

Оправка для запресG
совки сальника
распредвала
(и G сальника
коленчатого вала)

Установка сальника
распредвала

MD998727

Съёмник масляного
поддона

Отделение масляного
поддона от блока цилиндров

MD998781

Фиксатор маховика

Фиксация маховика
<механическая коробка
передач> или ведущего
диска <автоматическая
коробка передач>

Приспособление

Номер по каталогу Наименование

Назначение

MB990767

D998719

D998443

MD998772

B991671

D998713

D998727

D998781

СПЕЦИАЛЬНЫЕ ПРИСПОСОБЛЕНИЯ

ДВИГАТЕЛЬ, МЕХАНИЧЕСКАЯ ЧАСТЬ <4G1>

11A

-6

MB991032

Оправка для снятия /
установки сальника

Замена заднего сальника
коленчатого вала

MB991033

Втулка для снятия /
установки сальника

MB991962

Направляющая втулка
переднего сальника
коленчатого вала

Замена переднего сальника
коленчатого вала

MD998306

Оправка для запресG
совки сальника
распредвала
(и G сальника
коленчатого вала)

MB991653

Ключ для болтов
крепления головки
цилиндров

Отворачивание
и заворачивание болтов
крепления головки
цилиндров

Приспособление

Номер по каталогу Наименование

Назначение

B991032

B991033

MB991962

MD998306

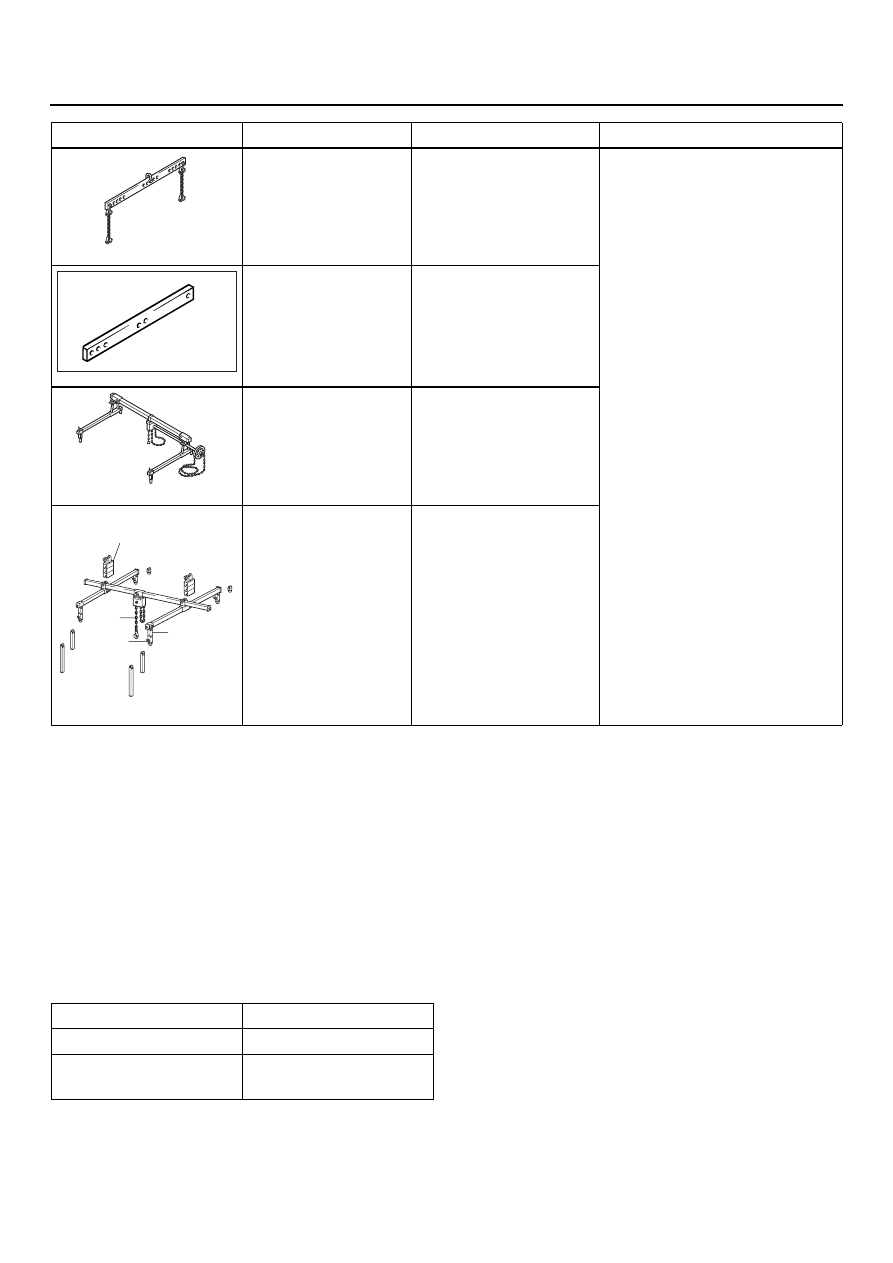

ОПЕРАЦИИ, ВЫПОЛНЯЕМЫЕ НА АВТОМОБИЛЕ

ДВИГАТЕЛЬ, МЕХАНИЧЕСКАЯ ЧАСТЬ <4G1>

11A

-7

ОПЕРАЦИИ, ВЫПОЛНЯЕМЫЕ НА АВТОМОБИЛЕ

ПРОВЕРКА И РЕГУЛИРОВКА
НАТЯЖЕНИЯ РЕМНЯ ПРИВОДА
НАВЕСНЫХ АГРЕГАТОВ

M1111003100430

ПРОВЕРКА НАТЯЖЕНИЯ РЕМНЯ
ПРИВОДА ГЕНЕРАТОРА

Натяжение ремня привода проверяется
следующим образом:

Номинальное значение:

<При использовании прибора
MUTIII>

1. Присоедините измерительную головку

(MB991668) к тестеру MUTGII.

2. Подсоедините тестер MUTGII

к диагностическому разъёму.

3. Включите зажигание и выберите в меню

строчку "Belt Tension Measurement"
("Измерение натяжения ремня").

MB991454

Траверса для подъёма
двигателя

Использование траверсы:
Вывешивание двигателя при
снятии и установке коробки
передач

NOTE: Траверса MB991454
является составной частью
комплекта приспособления
MB991453,
предназначенного для
подъёма двигателя.

MB991527

Планка подвеса

MB991895

Подвес двигателя

MB991928

А: MB991929
В: MB991930
С: MB991931
D: MB991932
E: MB991933
F: MB991934

Подвес двигателя

А: Крепление (50)

×

2

В: Крепление (90)

×

2

С: Крепление (140)

×

2

D: Стойка

(стандартная)

×

4

E: Стойка (низкая)

×

2

F: Цепь с крюком

Приспособление

Номер по каталогу Наименование

Назначение

B991454

B991527

Z203830

B991928

A

B

C

D

E

F

Cкользящий фиксатор (HI)

Частота колебаний, Гц 142 G 173

Усилие отклонения, Н

392 G 588

Стрела прогиба, мм
(Для справки)

8,1 G 10,2
