КАК ПОЛЬЗОВАТЬСЯ ДАННЫМ РУКОВОДСТВОМ

ОБЩАЯ ИНФОРМАЦИЯ

00

-4

СОДЕРЖАНИЕ РУКОВОДСТВА

AC311238

Момент затяжки резьбового
соединения. Если для болтов
и гаек момент затяжки не указан,
обратитесь к таблице
"Стандартные моменты затяжки
резьбовых соединений"

Название главы.

Название раздела.

Номер главы.

Номер страницы.

Операции, которые необходимо выполнить
перед началом основных работ, указанных
в данном разделе, и после их завершения.

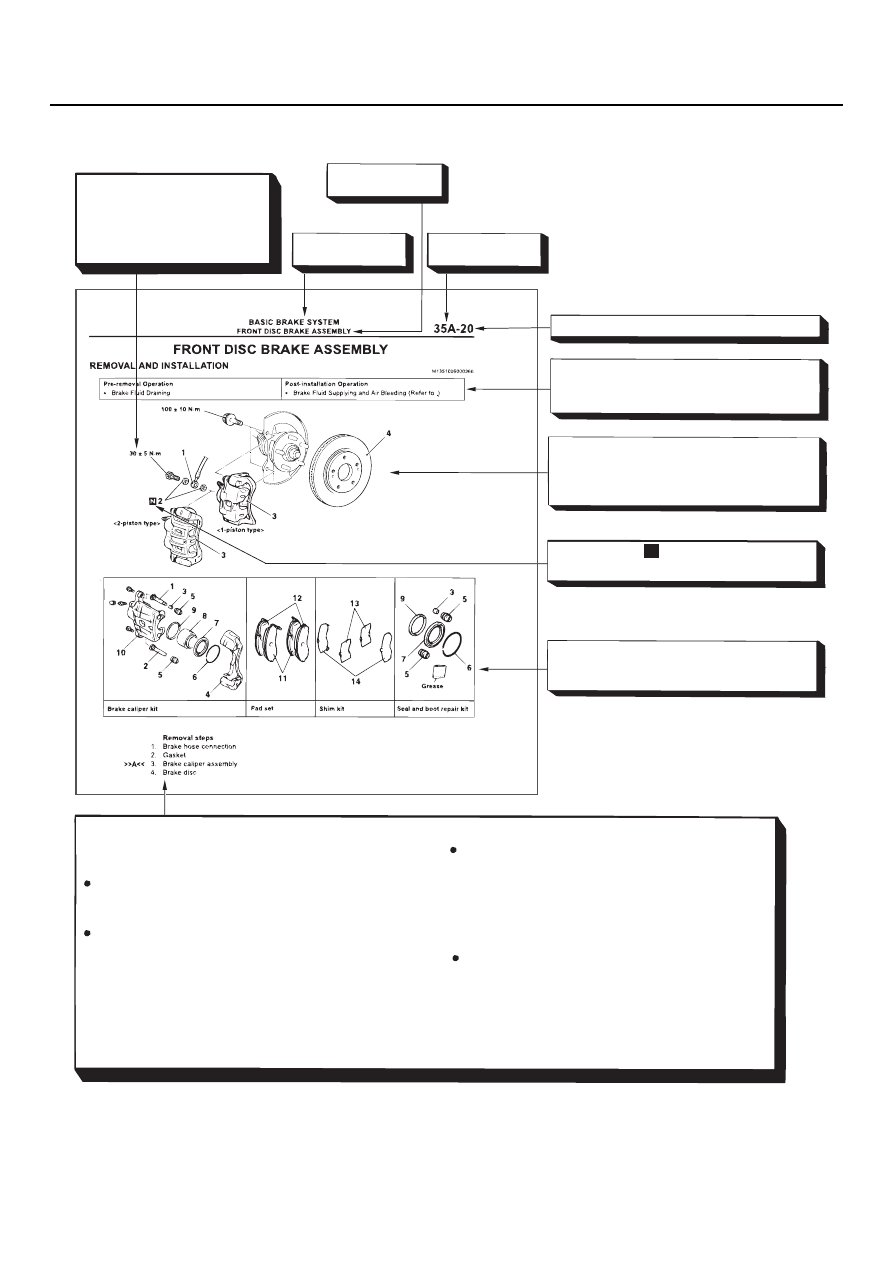

Рисунок узла
С целью пояснения читателю положения
элементов при сборке/разборке приведен
рисунок  деталей, составляющих данный узел.

Данной буквой         отмечены детали,
не допускающие повторного использования.

Состав ремонтного комплекта или набора
запчастей. (Указаны только наиболее часто
используемые запчасти.)

Последовательность снятия :
        Номер по последовательности снятия
        соответствует номеру детали на рисунке.

 Последовательность разборки :
        Номер по последовательности разборки
        соответствует номеру детали на рисунке.

Последовательность установки :
        Указывается только в случае невозможности
        проведения операций в обратном порядке
        по отношению к последовательности снятия.
        Не приводится, если последовательность
        выполнения операция обратна
        последовательности снятия.

Последовательность сборки :
       Указывается только в случае невозможности
       проведения операций в обратном порядке
       по отношению к последовательности разборки.
       Не приводится, если последовательность
       выполнения операция обратна
       последовательности разборки.

Процедуры обслуживания и ремонта

Нумерация отображает последовательность
проведения процедур.

AD

H

КАК ПОЛЬЗОВАТЬСЯ ДАННЫМ РУКОВОДСТВОМ

ОБЩАЯ ИНФОРМАЦИЯ

00

-5

AC311239

35A!21

Классификация основных операций при обслуживании/ремонте

Основные наиболее сложные и ответственные операции по обслуживанию и ремонту, связанные с применением
специальных приемов и инструментов, необходимостью контроля номинальных величин, сгруппированы отдельно
и подробно объяснены.

<<A>> : Указывает на наличие специальных операций, требующих особого внимания, при снятии и разборке.
>>A<< : Указывает на наличие специальных операций, требующих особого внимания при установке и сборке.

Основные операции, требующие
особого внимания при снятии,
установке, разборке и сборке.

Название страницы (следующей
за страницей с рисунком)
на которой указаны места
применения смазки, герметика.

Специальные символы указывают
места смазки.

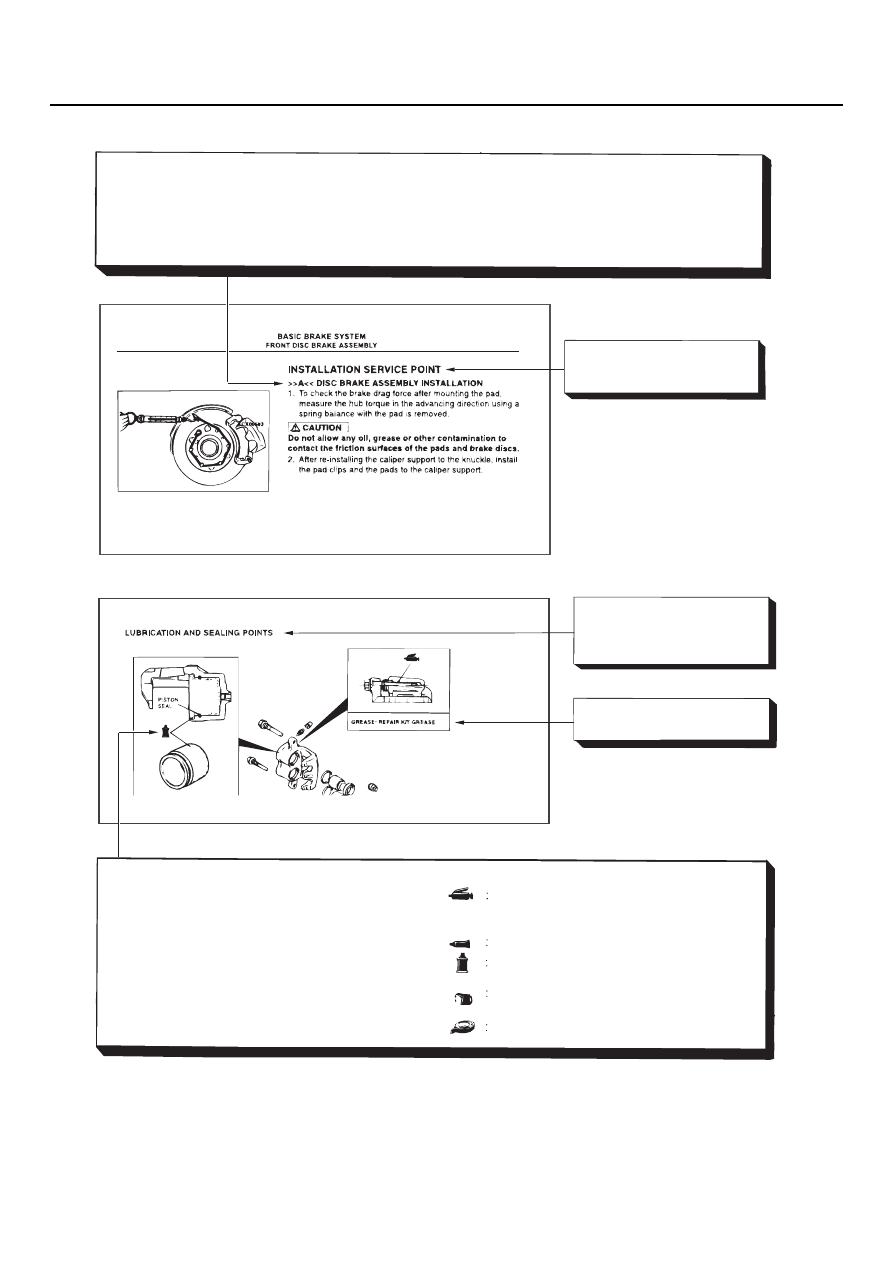

Символы, обозначающие места нанесения смазки, герметика и клея

Данные символы используются для обозначения мест
нанесения смазки, клея, герметика. Они указываются
на рисунках или на следующих за рисунками страницах.
Текстовое сопровождение не обязательно.

Самоклеящаяся лента или бутилкаучуковая лента

Консистентная смазка
(Если тип смазки не оговорен,
применяется универсальная)

Герметик или клей

Тормозная жидкость или жидкость
для автоматических трансмиссий

Моторное, трансмиссионное
или компрессорное масло

AD

ПРОЦЕСС ПОИСКА НЕИСПРАВНОСТЕЙ/ КОНТРОЛЬНЫЕ ТОЧКИ

ОБЩАЯ ИНФОРМАЦИЯ

00

-6

ПРОЦЕСС ПОИСКА НЕИСПРАВНОСТЕЙ/

КОНТРОЛЬНЫЕ ТОЧКИ

M1001000200838

ПРОЦЕСС ПОИСКА НЕИСПРАВНОСТИ

Ниже указаны основные шаги процесса поиска неисправностей в электронных системах
управления, для которого может использоваться MUT!II/III. Данный порядок поиска неисправнос!
тей имеет силу даже для некоторых систем, в которых нет возможности применения MUT!II/III.

СТАНДАРТНАЯ МЕТОДИКА ПОИСКА НЕИСПРАВНОСТИ

Процесс поиска неисправности основан на выполнении диагностики. Если порядок диагностики
отличен от указанного ниже, или требуются дополнительные комментарии, то приводится
соответствующая дополнительная информация.

Методика выполнения диагностики

ПРОВЕРКА РАБОТЫ СИСТЕМЫ
И ОПРЕДЕЛЕНИЕ ПРИЗНАКОВ
НЕИСПРАВНОСТИ

Если процесс определения признаков
неисправности является сложным, то указы!
вается соответствующая методика проверки
и определения признаков неисправности.

ФУНКЦИИ ДИАГНОСТИКИ

Подробности, отличные от приведенных
в разделе "Функции диагностики" описаны
(См.

CTP.00-7

).

ТАБЛИЦА КОДОВ НЕИСПРАВНОСТЕЙ

Указаны коды неисправностей и пункты
диагностики.

AC300864 AC

Сбор информации от клиента.

Проверка наличия признаков
неисправности.

Считайте код неисправности.

Считайте код неисправности.

Обратитесь к таблице признаков
неисправности соответствующей
главы (системы).

Обратитесь к таблице кодов
неисправности соответствующей
главы (системы).

ПЕРИОДИЧЕСКИ ВОЗНИКАЮЩАЯ
НЕИСПРАВНОСТЬ

После записи кода сотрите
коды неисправности из памяти
электронного блока управления.

Перепроверьте наличие признаков
неисправности.

Считайте коды неисправности.

Признак встречается

Признак не встречается

Код неисправности
выводится.

Код неисправности
выводится.

Код неисправности
выводится.

Нет кодов
неисправности
или связь
с MUT!II/III
невозможна

Нет кодов
неисправности.

Нет кодов
неисправности.

ПРОЦЕСС ПОИСКА НЕИСПРАВНОСТЕЙ/ КОНТРОЛЬНЫЕ ТОЧКИ

ОБЩАЯ ИНФОРМАЦИЯ

00

-7

ПРОЦЕДУРА ПОИСКА
НЕИСПРАВНОСТИ ПО КОДУ

Указана процедура поиска неисправности
по каждому коду (См. Методика считывания
информации о процедуре поиска
неисправности,

CTP.00-12

).

ТАБЛИЦА ПРИЗНАКОВ
НЕИСПРАВНОСТЕЙ

Если существуют признаки неисправности,
даже если MUT!II/III не видит кодов неисправ!
ности, по данной таблице можно подобрать
методику проверки по каждому признаку
неисправности.

МЕТОДИКА ПОИСКА
НЕИСПРАВНОСТИ ПО ИХ ПРИЗНАКАМ

Приведена процедура поиска неисправности
по каждому признаку, указанному в таблице
(См. Методика считывания информации
о процедуре поиска неисправности,

CTP.00-12

).

СПРАВОЧНАЯ ТАБЛИЦА СЕРВИСНЫХ
ДАННЫХ

Данная таблица содержит справочный
материал по стандартным значениям
контролируемых параметров.

ПРОВЕРКА ВЫВОДОВ
ЭЛЕКТРОННЫХ БЛОКОВ

Данная таблица содержит справочный
материал по стандартным значениям
контролируемых параметров выводов
разъемов электронных блоков управления.

МЕТОДИКА ПРОВЕРКИ ПРИ ПОМОЩИ
ОСЦИЛЛОРАФА

Приведены методики проверок при помощи
осциллографа.

ФУНКЦИИ ДИАГНОСТИКИ

ПОРЯДОК СЧИТЫВАНИЯ КОДА
НЕИСПРАВНОСТИ

ВНИМАНИЕ

Перед подсоединением или отсоединением
MUTQII/III, поверните ключ зажигания
в положение "LOCK" (OFF).

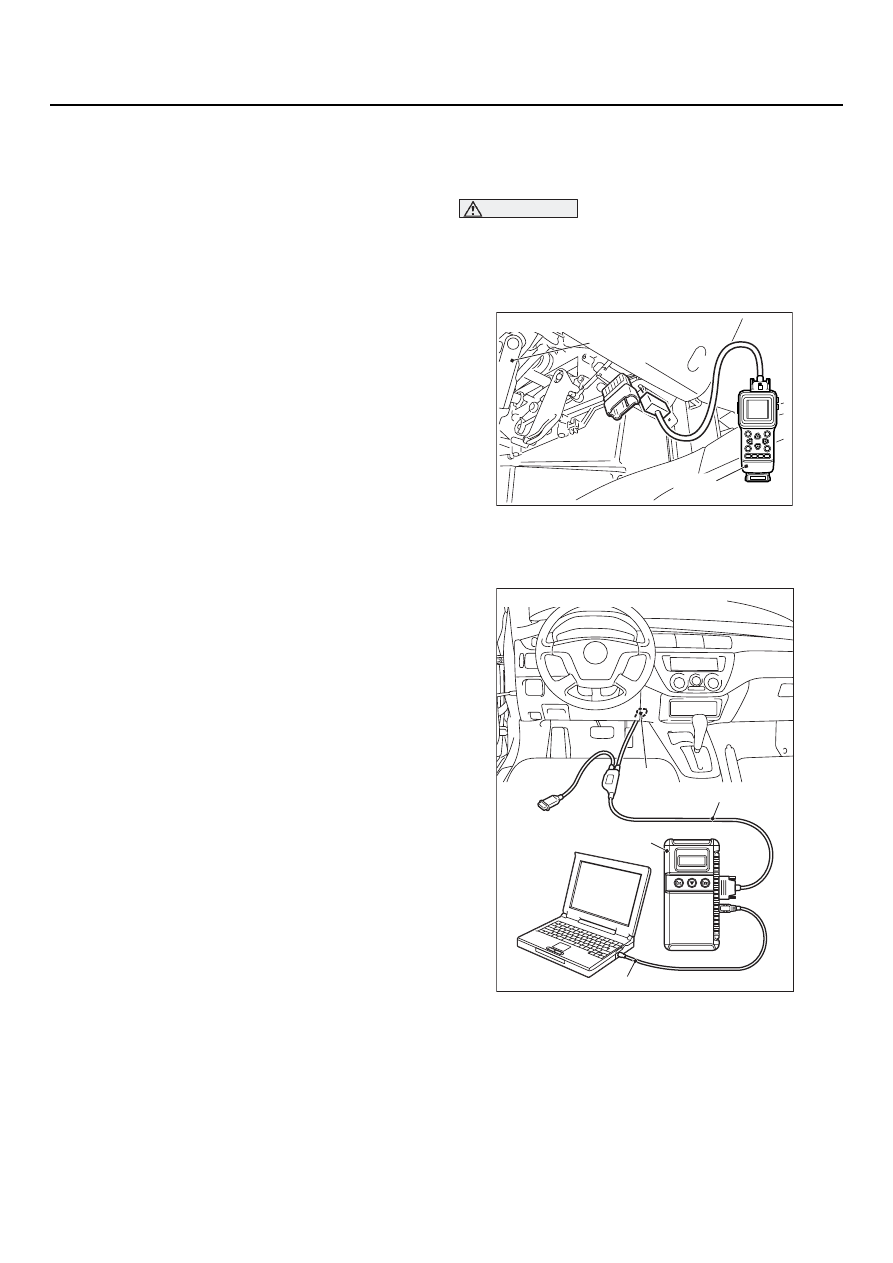

<При помощи MUTQII>

Подсоедините MUT!II к сервисному разъему
и считайте код неисправности.

<При помощи MUTQIII>

Подсоедините MUT!III к 16!ти контактному
сервисному разъему и считайте код
неисправности.

NOTE: Подробную информацию по
использованию MUTIII смотрите "MUTIII
Руководство пользователя".

AC304777

Рулевой вал

AB

MB991502

<С использованием тестера MUTQII>

AC304950

MB991911

16!ти
пиновый

MB991827

MB991824

AB

<С использованием тестера MUTQIII>
