ПОИСК НЕИСПРАВНОСТЕЙ

ОТОПИТЕЛЬ, КОНДИЦИОНЕР И СИСТЕМА ВЕНТИЛЯЦИИ

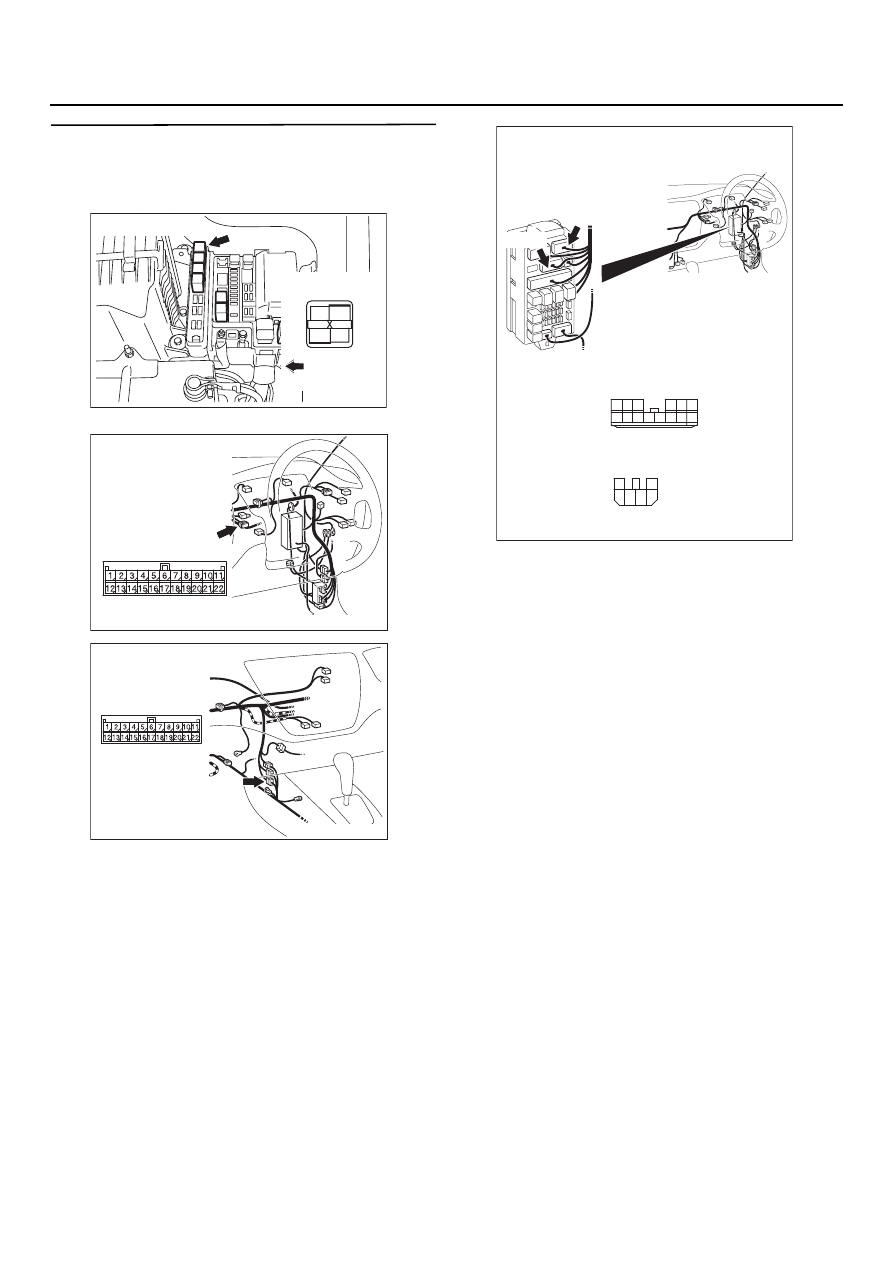

ЭТАП 5. Проверьте состояние жгута
проводов между разъемом ВQ17Х
(клемма № 2) реле компрессора
кондиционера и замком зажигания (IG2)

NOTE:

Перед проверкой жгута проводов, проверьте
состояние промежуточного разъема С

•

Проверьте линию питания реле компрессора
кондиционера на наличие разрыва цепи.

B: В норме ли результаты проверки?

ДА :

Неисправность может иметь
периодически повторяющийся характер
(См. главу 00, "Процесс поиска
неисправностей/контрольные точки",

CTP.00-6

).

НЕТ :

Отремонтируйте жгут проводов.

AC304988 AB

Разъем: BQ17X

К передней
части
автомобиля

1

3

2

4

Вид со стороны
блока реле

AC303814

Connector: CQ35
<Автомобили
с правым рулем>

AI

CQ35(L)

AC303818

Разъем: CQ135
<Автомобили
с правым рулем>

AH

CQ135 (L)

AC303823

Разъемы: CQ209, CQ210

AE

CQ210

Монтажный блок (вид спереди)

<Автомобиль с правым рулем>

CQ209

Разъем СQ209 Q вид со стороны

жгута проводов

10

1

6

14

5

12

13

4

11

7

2

3

8

9

Разъем СQ210 Q вид со стороны

жгута проводов

4

6 5

3

2

1

55

-72

ПОИСК НЕИСПРАВНОСТЕЙ

ОТОПИТЕЛЬ, КОНДИЦИОНЕР И СИСТЕМА ВЕНТИЛЯЦИИ

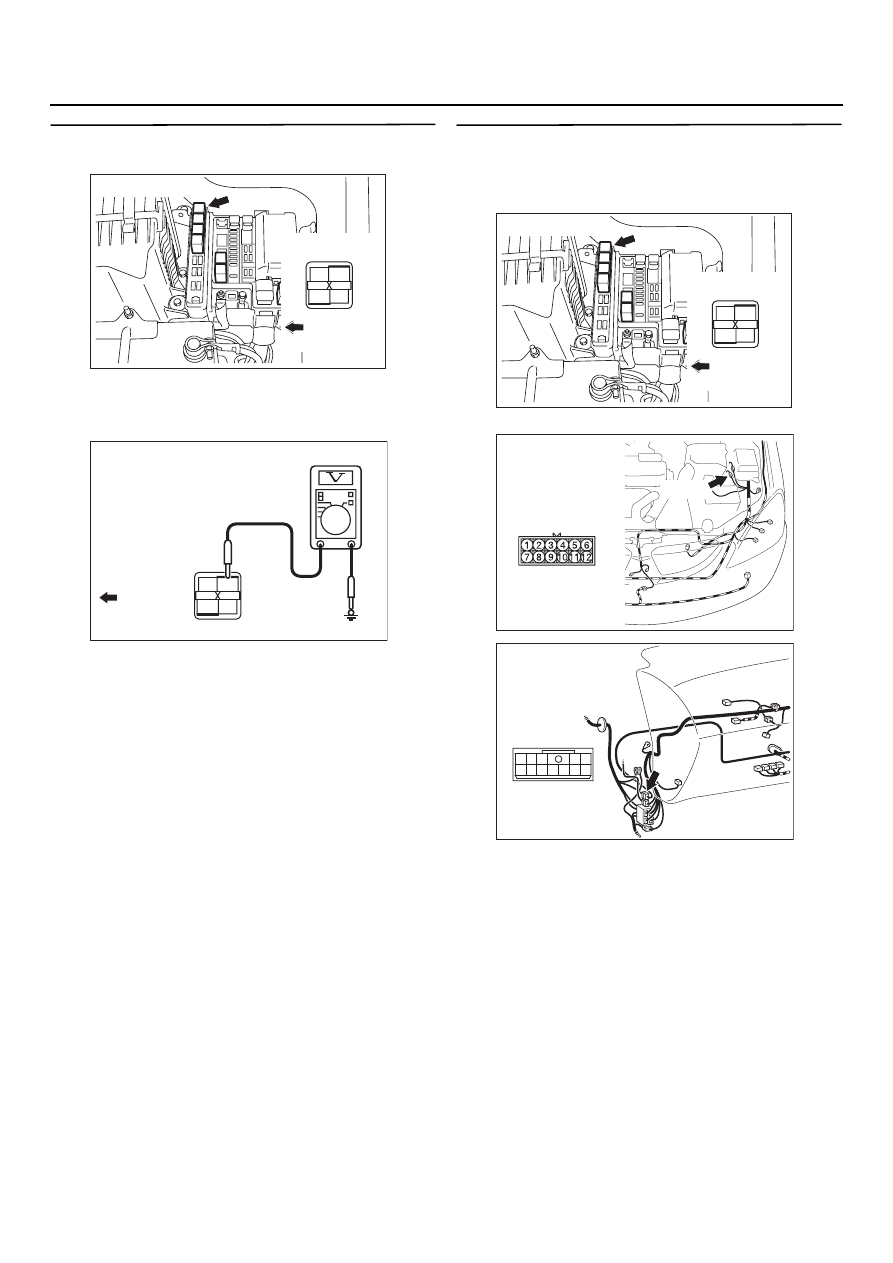

ЭТАП 6. Измерьте напряжение на разъеме
ВQ17Х реле компрессора кондиционера

(1) Снимите реле, измерения проводите

со стороны соединения реле с монтажным
блоком.

(2) Измерьте напряжение на клемме 1 и на

"массе".

OK: Напряжение бортсети

B: В норме ли результаты проверки?

ДА :

Перейдите к этапу 8.

НЕТ :

Перейдите к этапу 7.

ЭТАП 7. Проверьте состояние жгута
проводов между разъемом ВQ17Х
(клемма № 1) реле компрессора
кондиционера и аккумуляторной батареей

NOTE:

Перед проверкой жгута проводов, проверьте
состояние промежуточного разъема A
•

Проверьте линию питания реле компрессора
кондиционера на наличие разрыва цепи.

B: В норме ли результаты проверки?

ДА :

Неисправность может иметь
периодически повторяющийся характер
(См. главу 00, "Процесс поиска
неисправностей/контрольные точки",

CTP.00-6

).

НЕТ :

Отремонтируйте жгут проводов.

AC304988 AB

Разъем: BQ17X

К передней
части
автомобиля

1

3

2

4

Вид со стороны
блока реле

AC301541 EV

Разъем: ВQ17Х
(Вид со стороны блока реле)

К передней
части
автомобиля

1

3

2

4

AC304988 AB

Разъем: BQ17X

К передней
части
автомобиля

1

3

2

4

Вид со стороны
блока реле

AC303857

Разъем: AQ13
<Автомобили
с левым рулем>

AB

AQ13 (B)

AC303816

Разъем: CQ111
<Автомобили
с правым рулем>

AF

6

1

5

12

11

7

9

8

10

2 3

4

55

-73

ПОИСК НЕИСПРАВНОСТЕЙ

ОТОПИТЕЛЬ, КОНДИЦИОНЕР И СИСТЕМА ВЕНТИЛЯЦИИ

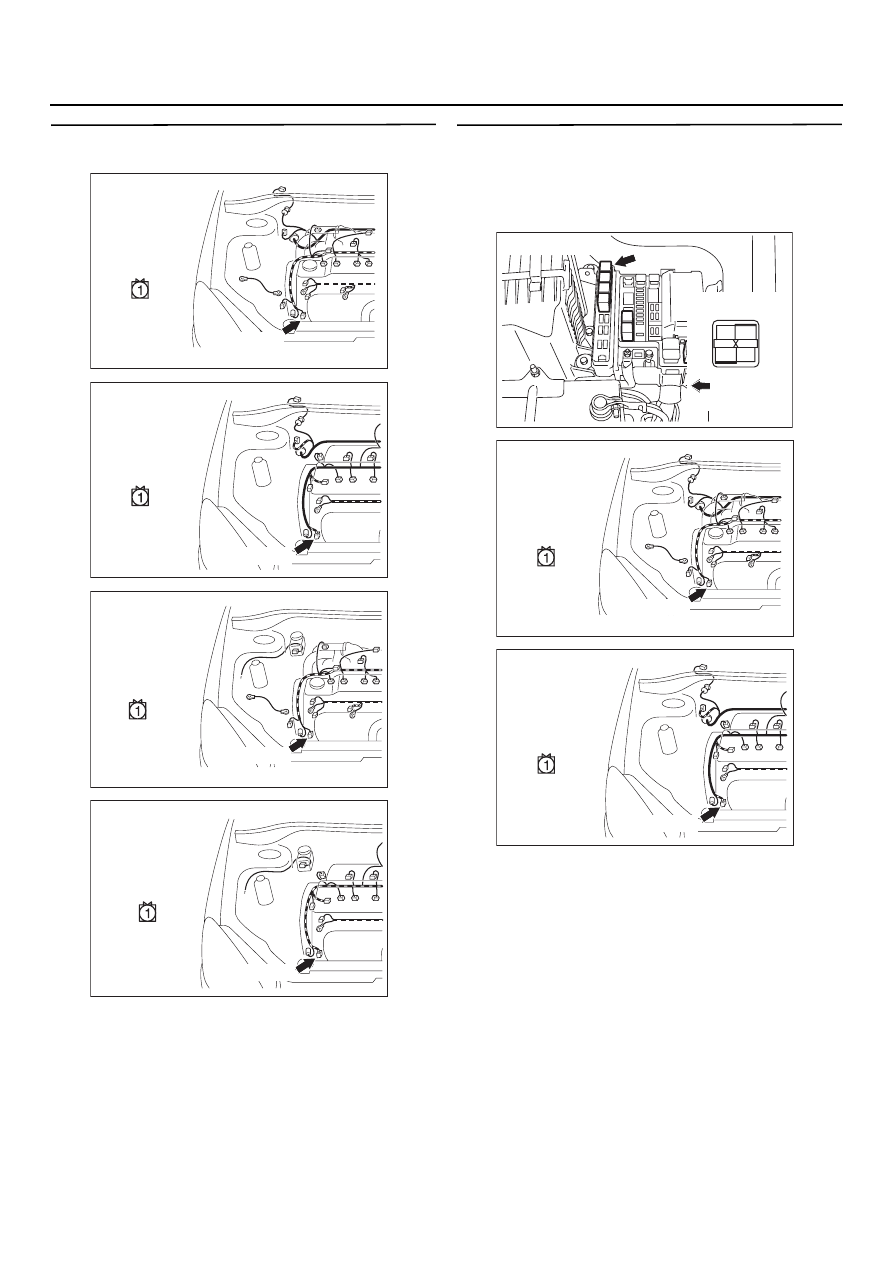

ЭТАП 8. Проверка разъема: Разъем ВQ114
компрессора кондиционера

B:  В норме ли результаты проверки?

ДА :

Перейдите к этапу 9.

НЕТ :

Отремонтируйте разъем.

ЭТАП 9. Проверьте состояние жгута
проводов между разъемом ВQ17Х
(клемма № 4) реле компрессора
кондиционера и разъемом ВQ114
(клемма № 1) компрессора

AC303782

Разъем: BQ114
<Автомобили
с двигателем 4G1
и с левым рулем>

AC

Вид со стороны
жгута проводов

BQ114 (B)

AC303790

Разъем: BQ114
<Автомобили
с двигателем 4G6
и с левым рулем>

AC

Вид со стороны
жгута проводов

BQ114 (B)

AC303786

Разъем: BQ114
<Автомобили
с двигателем 4G1
и с правым рулем>

AB

Вид со стороны
жгута проводов

BQ114 (B)

AC303794

Разъем: BQ114
<Автомобили
с двигателем 4G6
и с правым рулем>

AB

Вид со стороны
жгута проводов

BQ114 (B)

AC304988 AB

Разъем: BQ17X

К передней
части
автомобиля

1

3

2

4

Вид со стороны
блока реле

AC303782

Разъем: BQ114
<Автомобили
с двигателем 4G1
и с левым рулем>

AC

Вид со стороны
жгута проводов

BQ114 (B)

AC303790

Разъем: BQ114
<Автомобили
с двигателем 4G6
и с левым рулем>

AC

Вид со стороны
жгута проводов

BQ114 (B)

55

-74

ПОИСК НЕИСПРАВНОСТЕЙ

ОТОПИТЕЛЬ, КОНДИЦИОНЕР И СИСТЕМА ВЕНТИЛЯЦИИ

•

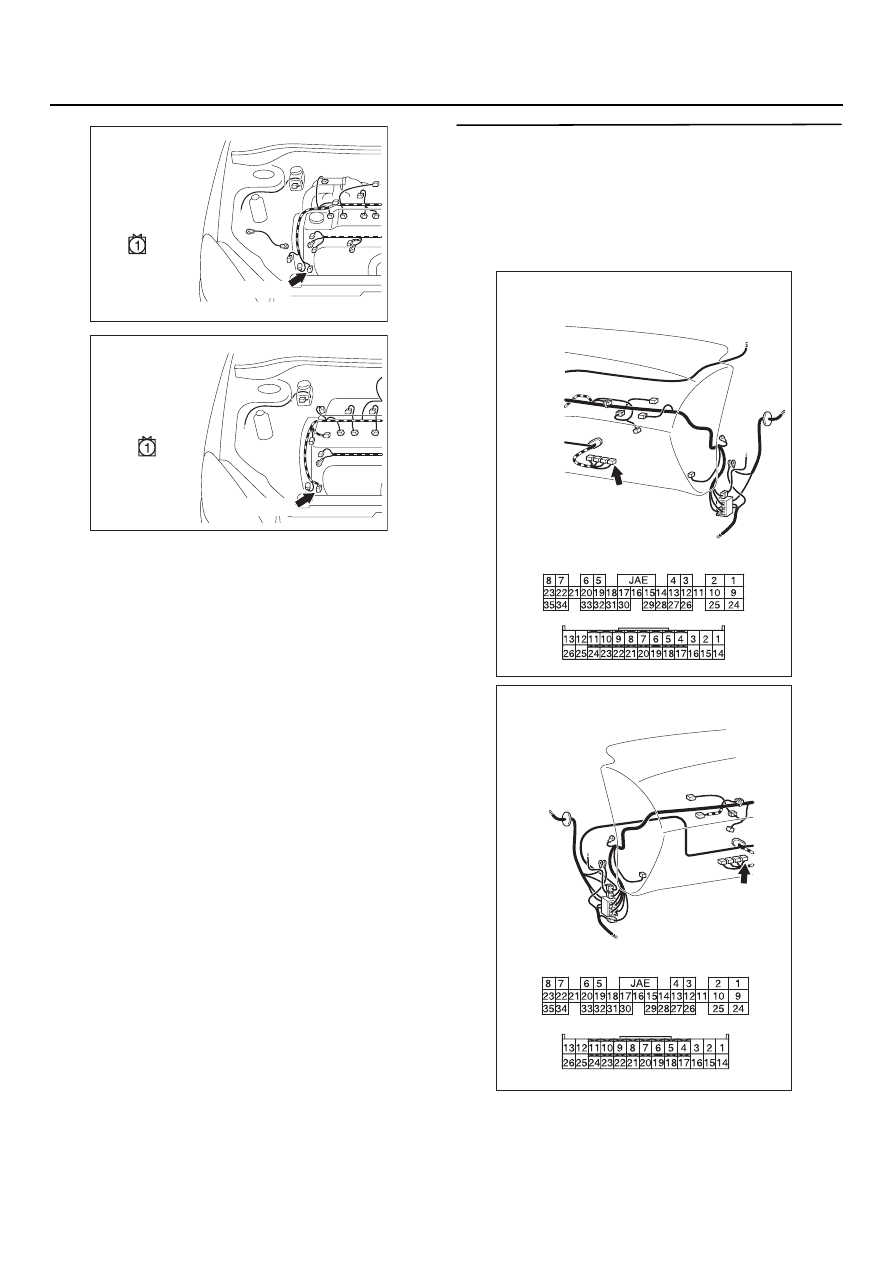

Проверьте линию питания компрессора
кондиционера на наличие разрыва цепи.

B: В норме ли результаты проверки?

ДА :

Перейдите к этапу 10.

НЕТ :

Отремонтируйте жгут проводов.

ЭТАП 10. Проверка разъема: Разъем СQ123
электронного блока управления двигателем
<Автомобили с механической коробкой
передач> или разъем СQ122 электронного
блока управления двигателем и автоматиQ
ческой коробкой передач <Автомобили
с автоматической коробкой передач>

B:  В норме ли результаты проверки?

ДА <Автомобили с механической коробкой
передач> :

Перейдите к этапу 11.

ДА <Автомобили с автоматической коробкой
передач> :

Перейдите к этапу 12.

НЕТ :

Отремонтируйте разъем.

AC303786

Разъем: BQ114
<Автомобили
с двигателем 4G1
и с правым рулем>

AB

Вид со стороны
жгута проводов

BQ114 (B)

AC303794

Разъем: BQ114
<Автомобили
с двигателем 4G6
и с правым рулем>

AB

Вид со стороны
жгута проводов

BQ114 (B)

AC303805

Разъемы: CQ122 <Автомобили с АКП>,
CQ123 <Автомобили с МКП>

<Автомобили с левым рулем>

CQ122 (GR)
CQ123 (Y)

CQ122

Вид со стороны
жгута проводов

CQ123

AE

AC303817

Разъемы: CQ122 <Автомобили с АКП>,
CQ123 <Автомобили с МКП>

AF

<Автомобили с правым рулем>

CQ122

CQ122 (GR)

CQ123 (Y)

CQ123

Вид со стороны жгута проводов
