Mitsubishi Lancer / Lancer Wagon. Руководство - часть 26

55

-64

ПОИСК НЕИСПРАВНОСТЕЙ

ОТОПИТЕЛЬ, КОНДИЦИОНЕР И СИСТЕМА ВЕНТИЛЯЦИИ

МЕТОДИКА ПРОВЕРКИ 10: Неисправность цепи питания электронного блока управления
кондиционером. <Автомобили с правым расположением органов управления>

КОММЕНТАРИЙ ПО ПОВОДУ
ПРИЗНАКА НЕИСПРАВНОСТИ

Цепь питания электронного блока управления
кондиционером может быть неисправна, если
кондиционер, обогреватель стекла и электроQ
двигатель привода заслонки смешения потоков
воздуха нормально не работают.

РЕКОМЕНДАЦИИ ПРИ ПОИСКЕ
НЕИСПРАВНОСТЕЙ

•

Повреждение жгута проводов или разъема.

•

Неисправность панели ручного управления
кондиционером (электронный блок
управления кондиционером).

ЗАМОК
ЗАЖИГАНИЯ (IG2)

ПАНЕЛЬ УПРАВЛЕНИЯ ОТОПИТЕЛЕМ

ЭБУ
кондиционером

Цветовая кодировка проводов
B : Черный     LG : БледноQзеленый     G : Зеленый
L : Синий     W : Белый     Y : Желтый     SB : Голубой
BR : Коричневый     O : Оранжевый     GR : Серый
R : Красный     P : Розовый     V : Фиолетовый



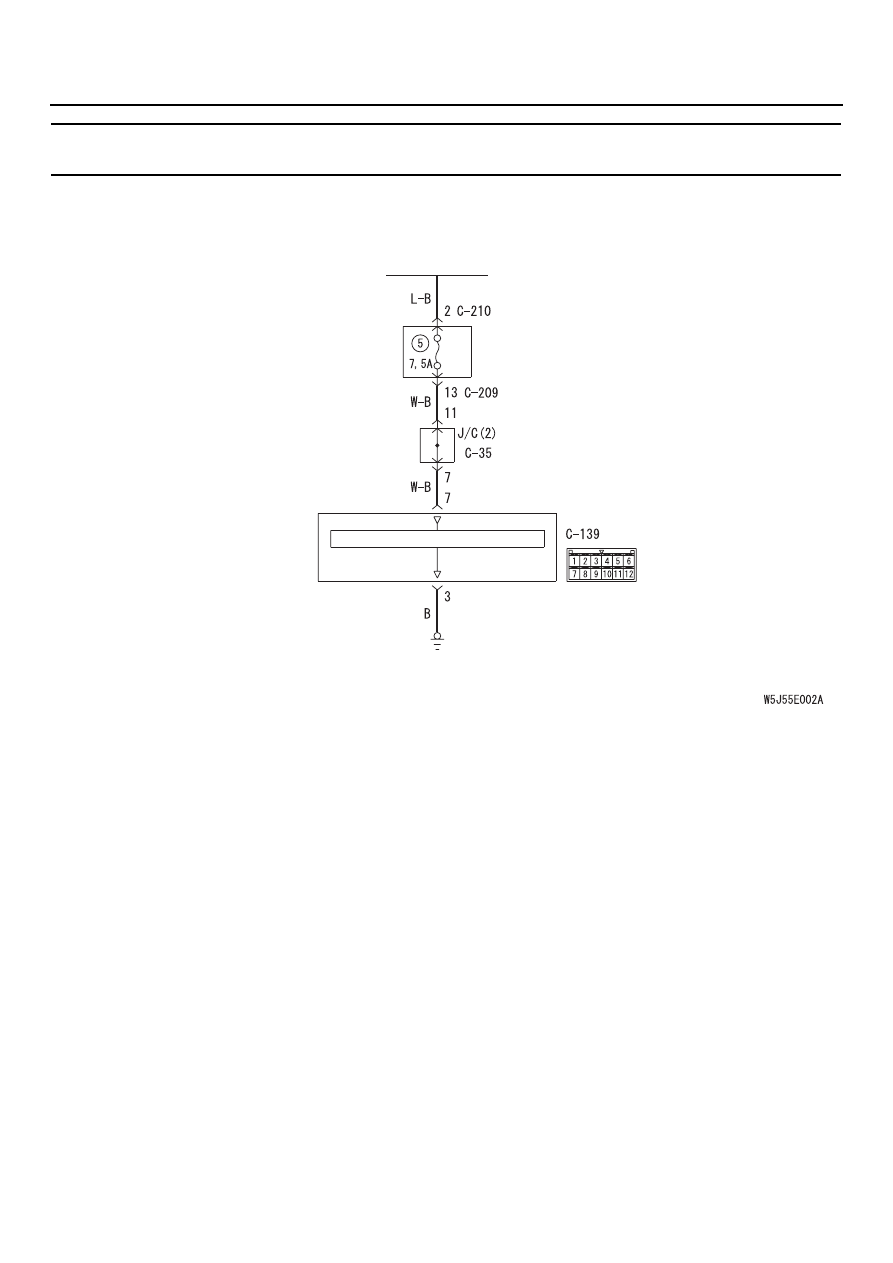

Цепь питания электронного блока управления кондиционером

МОНТАЖНЫЙ

БЛОК

55

-65

ПОИСК НЕИСПРАВНОСТЕЙ

ОТОПИТЕЛЬ, КОНДИЦИОНЕР И СИСТЕМА ВЕНТИЛЯЦИИ

ДИАГНОСТИРОВАНИЕ

ЭТАП 1. Проверка разъема: Разъем СQ139
электронного блока управления
кондиционером

B:  В норме ли результаты проверки?

ДА :

Перейдите к этапу 2.

НЕТ :

Отремонтируйте разъем.

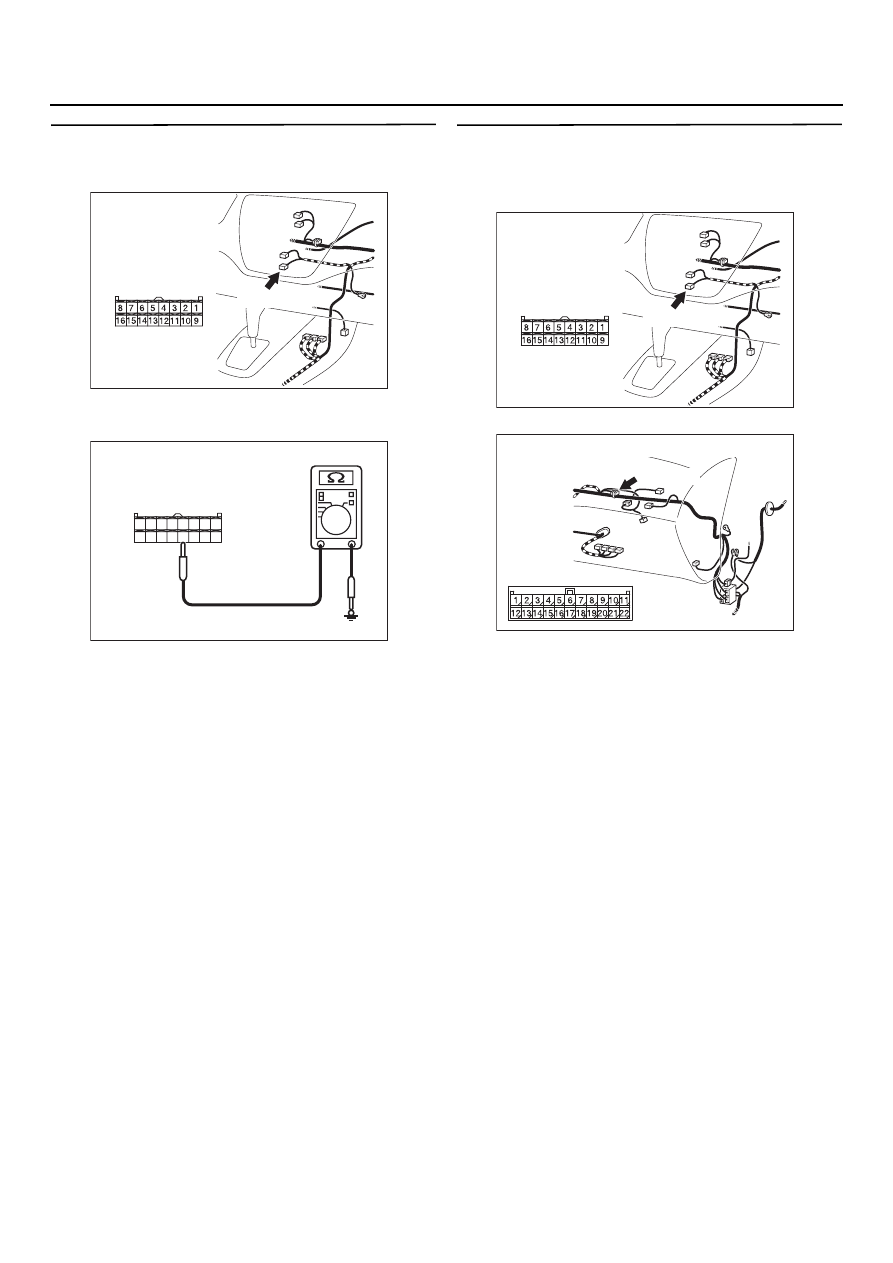

ЭТАП 2. Измерьте напряжение на разъеме
СQ139 электронного блока управления
кондиционером

(1) Отсоедините разъем, измерения проводите

со стороны жгута проводов.

(2) Установите замок зажигания в положение

"ON" (ЗАЖИГАНИЕ ВКЛЮЧЕНО).

(3) Измерьте напряжение на клемме 7

и на "массе".

OK: Напряжение бортсети

B: В норме ли результаты проверки?

ДА :

 Перейдите к этапу 4.

НЕТ :

 Перейдите к этапу 3.

AC303818

Разъем: CQ139
<Автомобили
с правым рулем>

AJ

Вид со стороны
жгута проводов

CQ139 (B)

11

12

6 5

7

8

9

10

3

4

2 1

AC303818

Разъем: CQ139
<Автомобили
с правым рулем>

AJ

Вид со стороны
жгута проводов

CQ139 (B)

11

12

6 5

7

8

9

10

3

4

2 1

AC301541ES

Разъем: СQ139 (Вид со стороны
жгута проводов)

11

12

6 5

7

8

9

10

3

4

2 1

55

-66

ПОИСК НЕИСПРАВНОСТЕЙ

ОТОПИТЕЛЬ, КОНДИЦИОНЕР И СИСТЕМА ВЕНТИЛЯЦИИ

ЭТАП 3. Проверьте состояние жгута
проводов между разъемом СQ139
(клемма № 7) электронного блока
управления кондиционером и замком
зажигания (IG2)

NOTE:

Перед проверкой жгута проводов, проверьте
состояние разъемов С

•

Проверьте линию питания электронного
блока управления кондиционером на
наличие разрыва цепи.

B: В норме ли результаты проверки?

ДА :

Неисправность может иметь периодиQ
чески повторяющийся характер
(См. главу 00, "Процесс поиска
неисправностей/контрольные точки",

CTP.00-6

).

НЕТ :

Отремонтируйте жгут проводов.

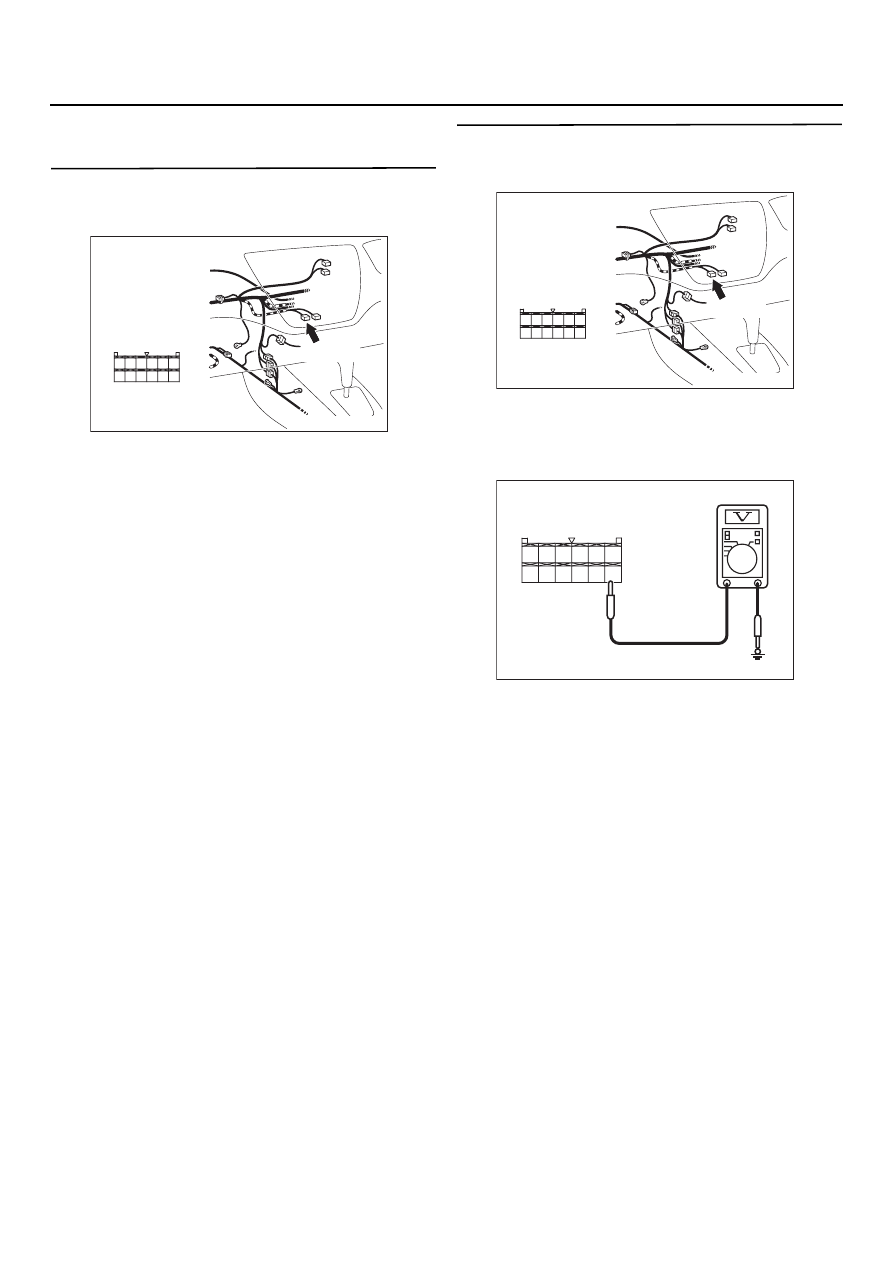

ЭТАП 4. Измерьте напряжение на разъеме
СQ139 электронного блока управления
кондиционером

(1) Отсоедините разъем, измерения проводите

со стороны жгута проводов.

(2) Измерьте сопротивление между клеммой 3

и "массой".

OK: не более 2 Ом

B: В норме ли результаты проверки?

ДА :

Замените панель ручного управления
кондиционером (электронный блок
управления кондиционером).

НЕТ :

 Перейдите к этапу 5.

AC303818

Разъем: CQ139
<Автомобили
с правым рулем>

AJ

Вид со стороны
жгута проводов

CQ139 (B)

11

12

6 5

7

8

9

10

3

4

2 1

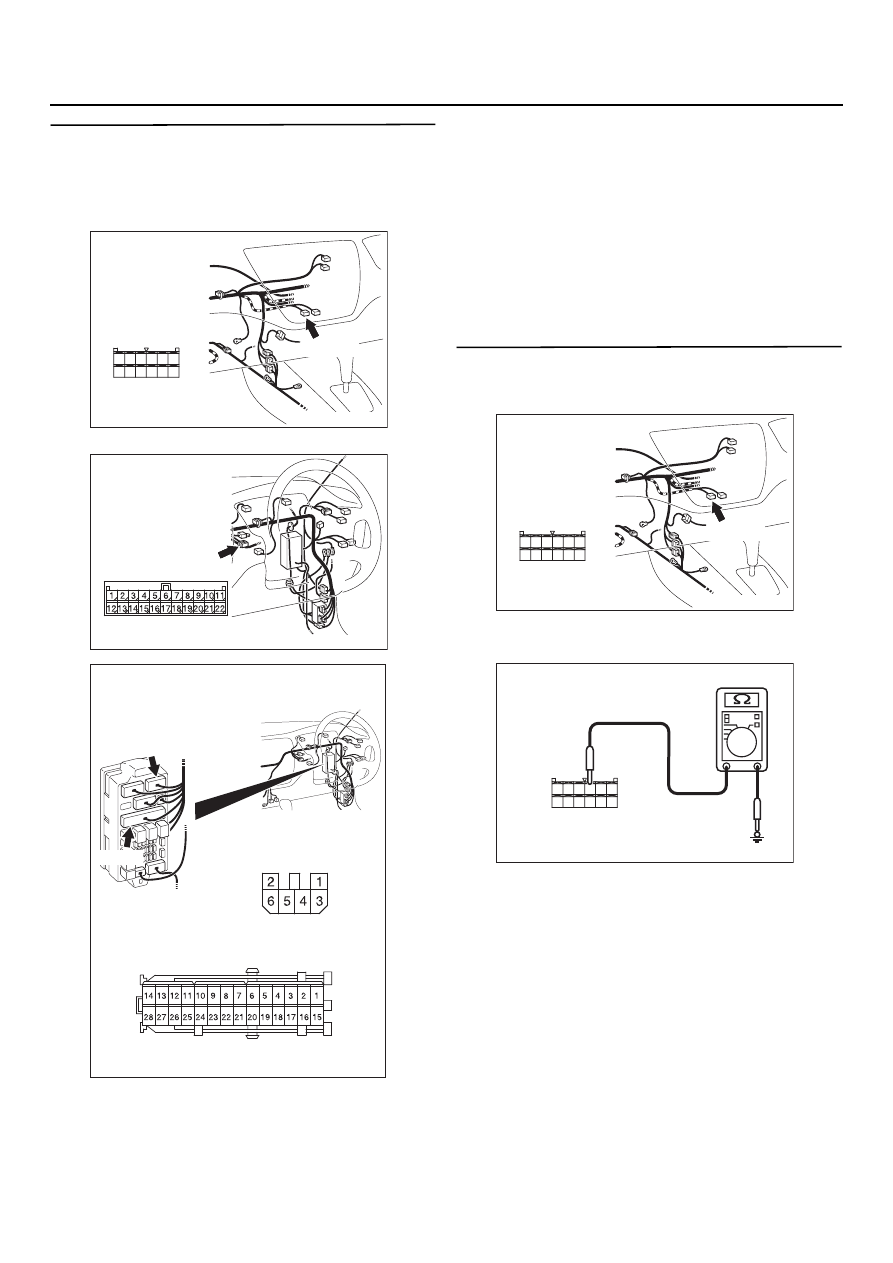

AC303814

Разъем: CQ35
<Автомобили
с правым рулем>

AS

CQ35(L)

AC303823

Монтажный блок (вид спереди)

Разъемы: CQ210, CQ212

CQ210

Вид со стороны
жгута проводов

CQ212

CQ210

AJ

<Автомобили с правым рулем>

CQ212

Вид со стороны жгута проводов

AC303818

Разъем: CQ139
<Автомобили
с правым рулем>

AJ

Вид со стороны
жгута проводов

CQ139 (B)

11

12

6 5

7

8

9

10

3

4

2 1

AC301541 ET

Разъем: СQ139 (Вид со стороны
жгута проводов)

11

12

6 5

7

8

9

10

3

4

2 1
