Mercedes-Benz Vito (2004 год). Руководство - часть 69

Обслуживание (подробно)

Загрузка

5

Поверните ключ в замке в положение

2

по направлению стрелки, чтобы за-
крыть шаровую головку.

Выньте ключ и вставьте защитный кол-
пачок

1

.

Уберите ключ в отделение для шаровой
головки и храните его там.Демонтаж
шаровой головки

Если Вы не нуждаетесь в тягово-сцепном
устройстве, рекомендуется демонтировать
шаровую головку.

Демонтаж шаровой головки

Если Вы не нуждаетесь в тягово-сцепном
устройстве, рекомендуется демонтировать
шаровую головку.

283

Опасность получения травмы!

При движении автомобиля с прицепом
шаровая головка должна быть заперта,
а ключ вынут.

В противном случае шаровая головка
при движении автомобиля может стать
причиной травм.

!

Если Вы не пользуетесь прицепом, то
на автомобилях оборудованных систе-
мой ПАРКТРОНИК (PTS*) следует де-
монтировать шаровую головку, чтобы
система PTS* правильно работала, за-
щищая заднюю часть автомобиля.

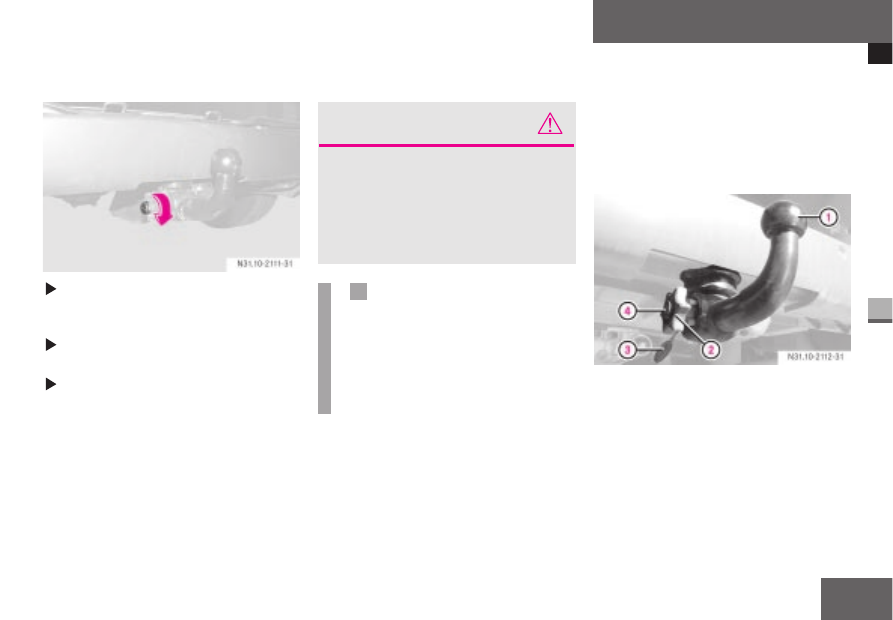

1 Шаровая головка

2 Маховик

3 Защитный колпачок

4 Замок

Обслуживание (подробно)

5

284

Загрузка

Снимите защитный колпачок

3

.

Откройте ключом замок

4

в маховике

2

.

Вытяните наружу маховик

2

и повора-

чивайте красную маркировку в зеле-
ную зону до защелкивания маховика

2

.

Выньте шаровую головку вниз.

Очистите в случае необходимости ша-
ровую головку.

Положите шаровую головку в правый
вещевой отсек в багажном отделении.

Установите крышку (стр. 280) держате-
ля шаровой головки и сдвиньте фикса-
торы в стороны наружу.

!

Обращайте внимание на то, чтобы
крышка прочно держалась.

Опасность получения травмы!

Не перевозите шаровую головку в сало-
не автомобиля в незакрепленном виде.

В противном случае при экстренном
торможении, резком изменении направ-
ления движения или аварии незакреп-
ленная шаровая головка может стать
причиной травм.

Запись номера ключа

Запишите номер ключа шаровой головки
в Ваше «Руководство по эксплуатации».
В случае если Вы потеряете ключ, Вы смо-
жете заказать запасной ключ на одной из
станций ТО «Мерседес-Бенц».

Обслуживание (подробно)

Загрузка

5

Прицеп с 7-контактным штекером

К 13-контактной розетке автомобиля Вы
можете с помощью переходного кабеля
также подключить 7-контактный штекер.

Переходный кабель можно приобрести на
любой станции ТО «Мерседес-Бенц».

Монтаж переходного кабеля*

Поднимите крышку розетки

1

.

Вставьте штекер

2

в розетку

4

так, что-

бы выступ в штекере совпал с канав-
кой в розетке.

Поверните штекер вправо до упора.

Дайте зафиксироваться крышке розет-
ки в штекере.

Переходный кабель закрепите на при-
цепе хомутами для крепления кабеля.

Демонтаж переходного кабеля*

Снимите хомуты крепления переходно-
го кабеля

Поднимите крышку розетки и поверни-
те штекер влево до упора.

Выньте штекер

2

из розетки

4

.

285

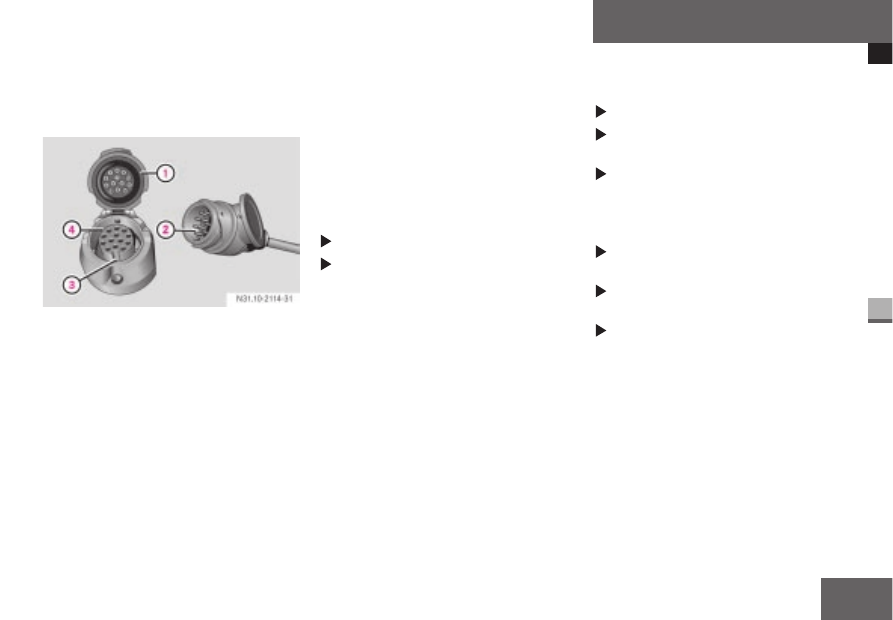

1 Крышка розетки

2 Штекер

3 Канавка

4 Розетка

Обслуживание (подробно)

5

286

Полезное

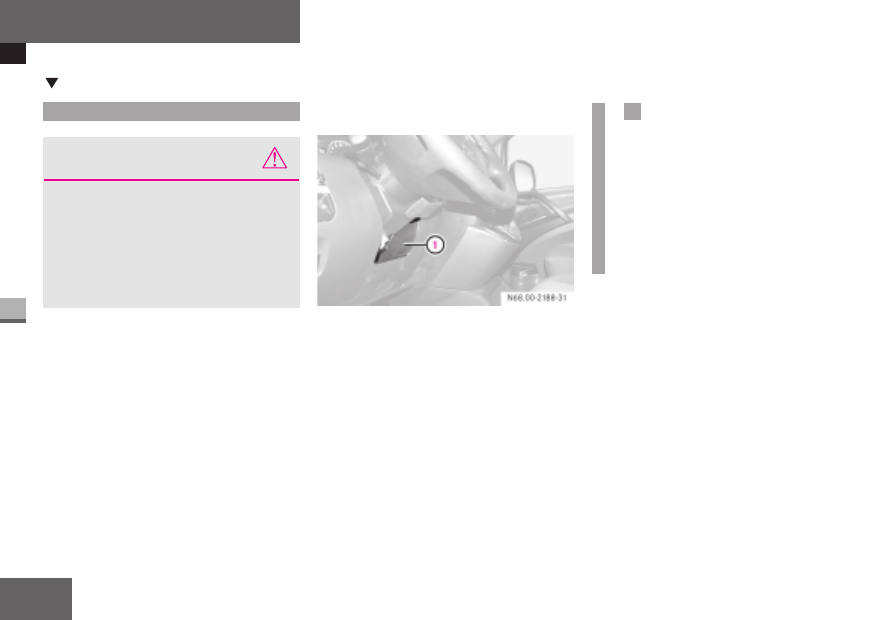

Вещевой отсек под рулевым колесом

Полезное

Вещевые отсеки в салоне

Опасность получения травмы!

Вещевые отсеки после помещения
в них предметов должны быть обяза-
тельно закрыты. Не оставляйте ника-
ких предметов на панели рабочего мес-
та водителя. Иначе при торможении
они могут стать причиной травмы пас-
сажиров.

1 Вещевой отсек

!

Не помещайте никаких предметов в ве-
щевой отсек под рулевым колесом, ес-
ли Вы перемещаете вниз рулевую ко-
лонку (стр. 29).

В противном случае предметы могут
быть повреждены, так как вследствие
перемещения изменяется дополнитель-
ное пространство вещевого отсека.
