Вы можете установить: на крышу – систе-
му крепления багажа на крыше*, а на
крышку багажного отделения – систему
для перевозки велосипеда.

279

Системы крепления грузов*

!

Во избежание повреждений Вашего ав-
томобиля мы рекомендуем применять
только испытанные и допущенные на-
ми системы крепления грузов.

Опасность получения травмы!

Если Вы установили систему крепления
грузов, динамические свойства загру-
женного автомобиля могут измениться.
Вследствие этого Вы можете подверг-
нуть себя и других опасности. Соблю-
дайте руководство по монтажу изгото-
вителя.

Неправильно установленная система
крепления груза или груз могут:

ослабнуть,

упасть

и вследствие этого нанести Вам и дру-
гим травмы.

Максимальная нагрузка на крышку ба-
гажного отделения составляет 95 кг.

Монтируйте леерные системы крепле-
ния грузов соответственно перед и за
средней опорой.

Не превышайте максимальную нагруз-
ку на крышу:

Леерные системы макс. 100 кг

(вкл. леерную систему)

Системы с 2-мя поперечинами не-
посредственно на резьбовые точки
крепления в канале крыши, макс.
100 кг (вкл. систему крепления
груза)

Системы с 3-мя поперечинами не-
посредственно на резьбовые точки
крепления в канале крыши, макс.
150 кг (вкл. систему крепления
груза)

Автомобили с высокой крышей
макс. 50 кг (вкл. систему крепления
груза)

Устанавливайте защитные крышки
резьбовых точек крепления, после того
как снимете систему крепления груза
на крыше.

Обслуживание (подробно)

5

280

Загрузка

Информацию относительно монтажных
размеров (стр. 443) и нагрузки (стр. 451)
Вы найдете в главе «Технические характе-
ристики».

Подготовка к установке тягово-сцеп-
ного устройства

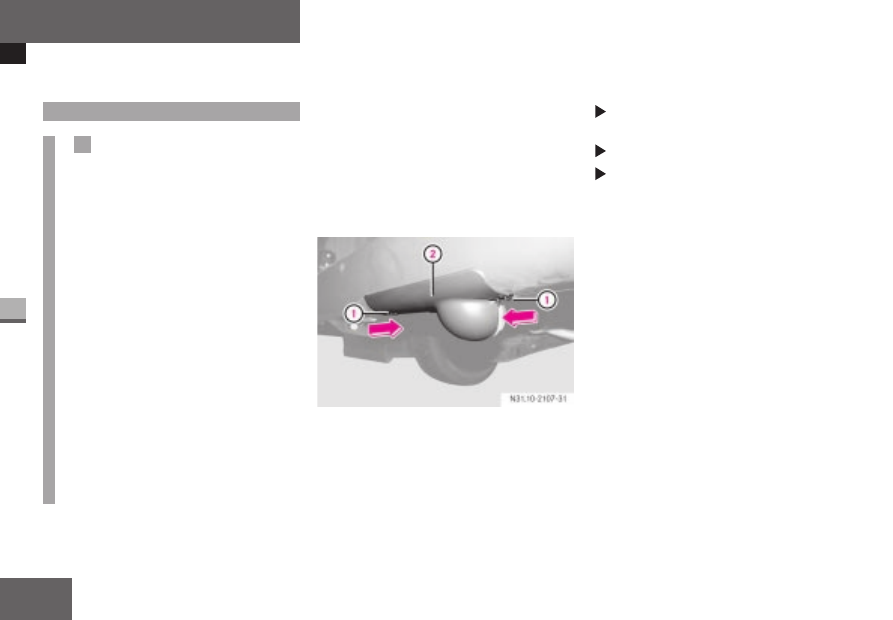

Сдвиньте фиксаторы

1

в направлении

стрелки.

Выньте крышку

2

, потянув ее вниз.

Положите крышку

2

в правый вещевой

отсек в багажном отделении.

!

ДаймлерКрайслер рекомендует допол-
нительную установку тягово-сцепного
устройства поручить для выполнения
одной из станций ТО «Мерседес-Бенц»,
так как возможно потребуется внести
изменения в систему охлаждения.

ДаймлерКрайслер рекомендует Вам об-
ращаться на одну из станций ТО «Мер-
седес-Бенц», так как специалисты
СТОА «Мерседес-Бенц» обладают соот-
ветствующими профессиональными
знаниями и в их распоряжении есть
соответствующее оборудование для вы-
полнения всех необходимых работ. Не-
квалифицированному персоналу за-
прещается выполнять сервисные рабо-
ты, особенно, если эти работы могут
повлиять на безопасность, а также вы-
полнять работы на системах, имеющих
отношение к безопасности.

Системы крепления грузов*

1 Фиксатор

2 Крышка

Обслуживание (подробно)

Загрузка

5

Установка шаровой головки

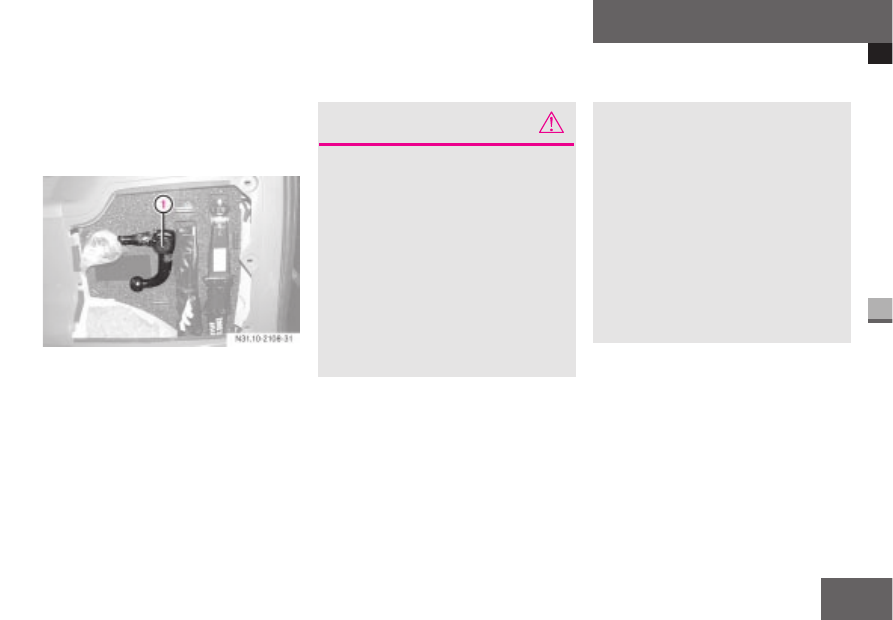

Шаровая головка находится в правом ве-
щевом отсеке в багажном отделении.

281

1 Шаровая головка

Опасность аварии

Монтаж шаровой головки выполняйте с
особой тщательностью, так как от этого
зависит безопасность всего автопоезда.
Закройте шаровую головку и выньте
ключ. Только в этом случае шаровая го-
ловка зафиксирована и не сможет во
время движения высвободиться.

Если шаровая головка не закрывается,
выньте ее и очистите. Если шаровую
головку после очистки не удается уста-
новить и закрыть, поручите одной из
станций ТО «Мерседес-Бенц» проверить
все тягово-сцепное устройство.

ДаймлерКрайслер рекомендует Вам
обращаться на одну из станций ТО
«Мерседес-Бенц», так как специалисты
СТОА «Мерседес-Бенц» обладают соот-
ветствующими профессиональными
знаниями и в их распоряжении есть
соответствующее оборудование для вы-
полнения всех необходимых работ.
Неквалифицированному персоналу
запрещается выполнять сервисные ра-
боты, особенно, если эти работы могут
повлиять на безопасность, а также вы-
полнять работы на системах, имеющих
отношение к безопасности.

Обслуживание (подробно)

5

282

Загрузка

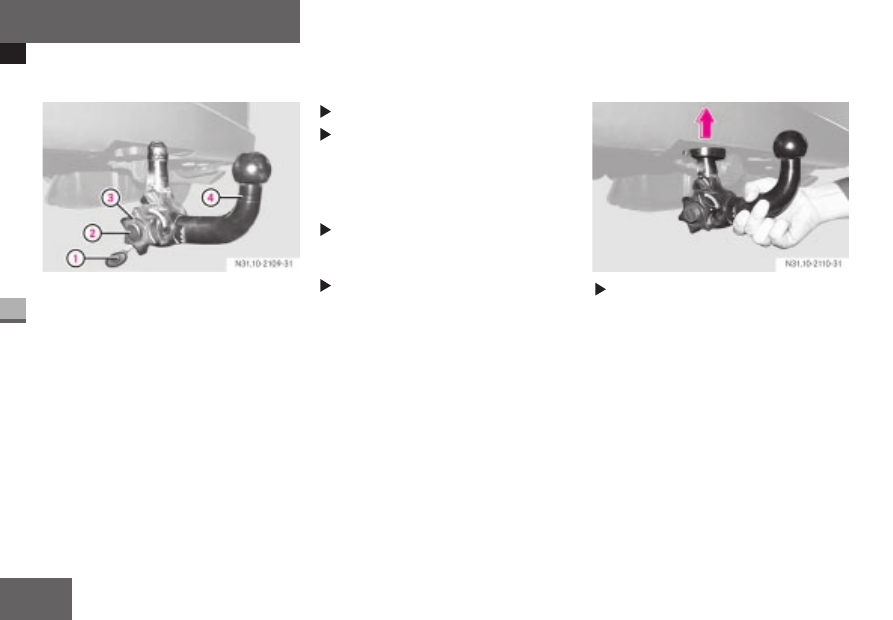

1 Защитный колпачок

2 Замок

3 Маховик

4 Шаровая головка

Снимите защитный колпачок

1

.

Откройте ключом замок

2

в маховике

3

.

Красная маркировка на держателе ша-
ровой головки должна совпадать с зе-
леной зоной на маховике

3

(монтажное

положение).

В случае если красная маркировка не
совпадает с зеленой зоной, отоприте
ключом замок

2

в маховике

3

Вытяните наружу маховик

3

и повора-

чивайте красную маркировку в зеле-
ную зону до защелкивания маховика

3

.

Вставьте шаровую головку вертикально
в держатель до фиксации с характер-
ным щелчком.

Шаровая головка фиксируется автома-
тически.

Зеленая маркировка на маховике

3

сов-

падает с зеленой зоной.
