Before opening or closing the hardtop, stop in a safe place off the right-of-way and park
on a level surface.

l

When opening the hardtop, make sure objects inside the vehicle are not blown away by
the wind.

l

Secure all loose objects inside before driving with the hardtop down.

l

To help prevent burglary or vandalism and to ensure that the passenger compartment
stays dry, close the hardtop securely and lock both doors when leaving the vehicle.

l

Do not drive through an automatic car wash as it may damage the hardtop.

l

Do not open or close the hardtop forcefully when the ambient temperature is low and the
hardtop or the surrounding area is frozen as it could damage the hardtop.

l

Opening the hardtop while it is wet can also cause water to drip into the passenger
compartment.

l

Do not open or close the hardtop in a strong wind as it could damage the hardtop.

qOperation Indicator Light

When illuminated

This notifies the driver that the hardtop is
only partially open.

When flashing

This indicates that the hardtop is being
open/closed. (During button operation)

When not illuminated

This indicates that the hardtop is open/
closed fully.

NOTE

If the operation indicator light flashes quickly,
there may be a system malfunction. Consult an
Authorized Mazda Dealer.

qOperation Conditions

If the following conditions have been
satisfied, the hardtop can be opened/
closed.

l

The vehicle is parked on a level surface
off the right-of-way and the parking
brake is firmly set.

l

The ignition is switched ON.

l

Put a vehicle with an automatic
transmission in Park (P) or Neutral (N),
a manual transmission in Neutral.

l

The trunk lid is closed.

NOTE

If the power retractable hardtop cannot be
closed even after the operation conditions are
all met, have it checked at an Authorized
Mazda Dealer.
The hardtop can be closed manually as an
emergency measure.
Refer to The Power Retractable Hardtop Does
not Close on page 3-54.

3-50

Knowing Your Mazda

Doors and Locks

MX-5_8EN7-EA-14E_Edition1 Page104
Friday, March 28 2014 3:38 PM

Black plate (105,1)

qOpening the Power Retractable

Hardtop

1. Park on a level surface off the right-of-

way.

2. Put a vehicle with an automatic

transmission in Park (P), a manual
transmission in Neutral.

3. Apply the parking brake with the brake

pedal depressed.

4. Start the Engine.

NOTE

Do not open/close the hardtop with the engine
stopped. Otherwise the vehicle's battery power
could be depleted.

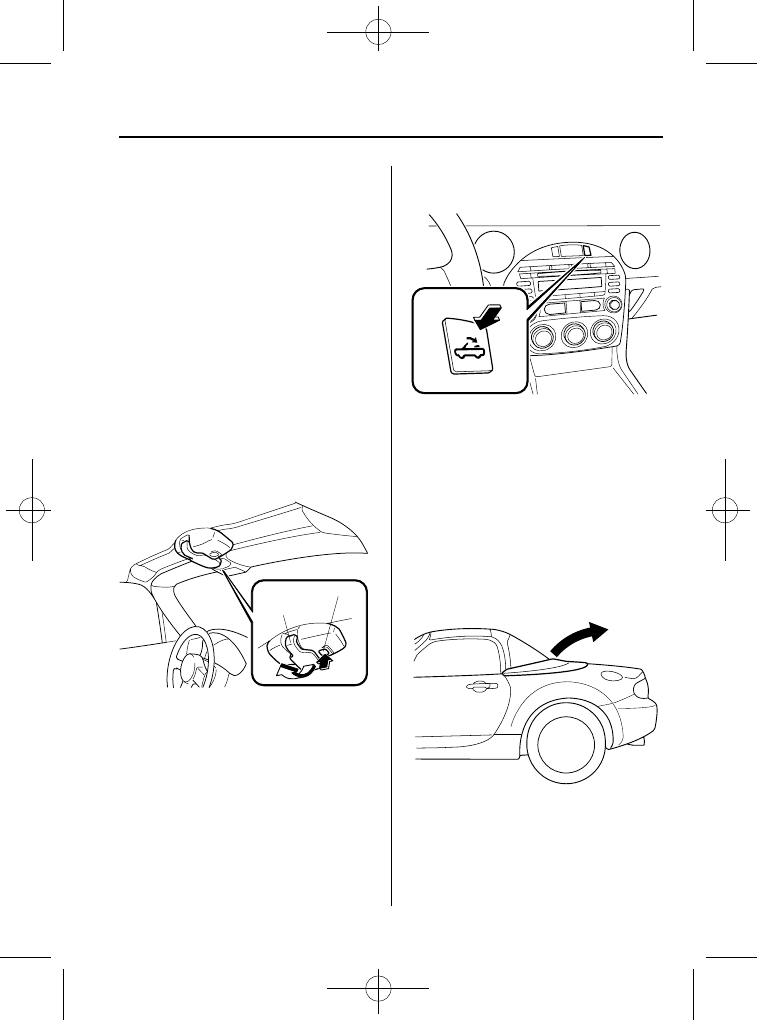

5. With the lock release button depressed,

pull the top latch outward to unlock.

Lock release button

Top latch

6. Verify that the operation indicator light

is illuminated and the lock is detached.

7. Press and hold the open button until the

hardtop opens completely.

NOTE

l

When the open switch is pressed, a beep
sound is heard.

l

The hardtop keeps opening and the
operation indicator light flashes while the
open switch is pressed.

l

If the switch is released while the hardtop is
opening, the hardtop stops opening. If the
switch is pressed again, the hardtop
resumes opening.

8. The deck opens.

NOTE

If the windows are closed, the windows
automatically open partially when the deck
opens.

Knowing Your Mazda

Doors and Locks

3-51

MX-5_8EN7-EA-14E_Edition1 Page105
Friday, March 28 2014 3:38 PM

Black plate (106,1)

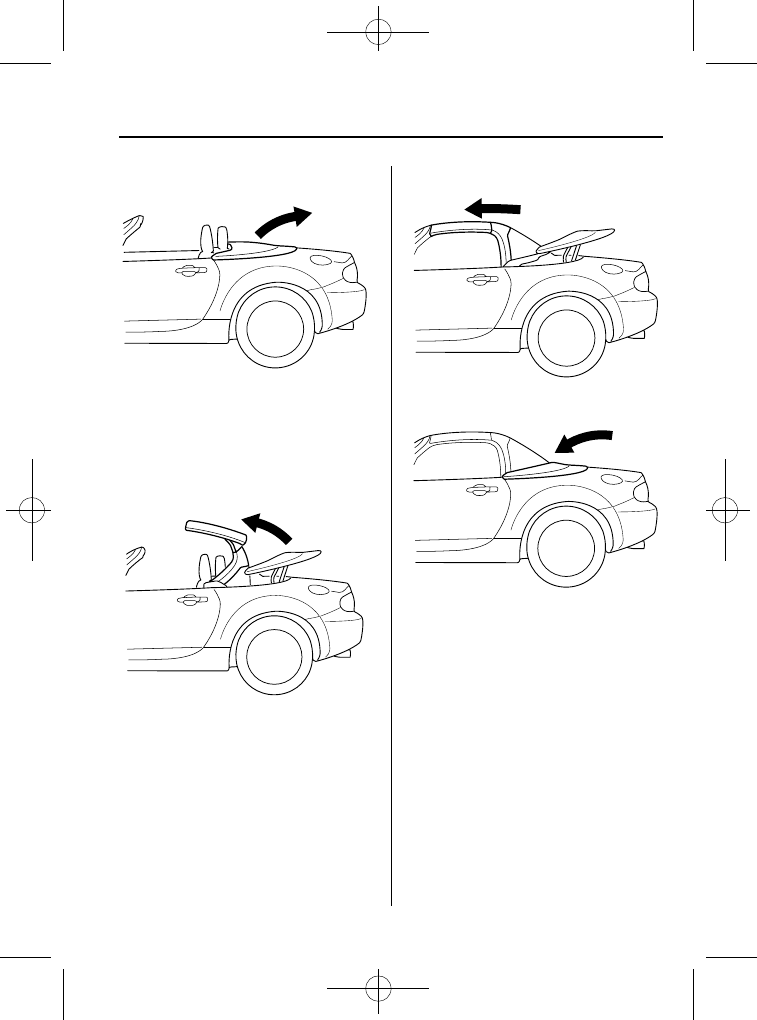

9. The hardtop opens.

10. The hardtop retracts under the deck.

11. The deck closes.

NOTE

When the operation is finished, a beep sound is
heard and the operation indicator light turns
off.

qClosing the Power Retractable

Hardtop

1. Park on a level surface off the right-of-

way.

2. Put a vehicle with an automatic

transmission in Park (P), a manual
transmission in Neutral.

3. Apply the parking brake with the brake

pedal depressed.

4. Start the Engine.

NOTE

Do not open/close the hardtop with the engine
stopped. Otherwise the vehicle's battery power
could be depleted.

5. Press and hold the close button until

the hardtop closes completely.

NOTE

l

When the close switch is pressed, a beep
sound is heard.

l

The hardtop keeps closing and the
operation indicator light flashes while the
close switch is pressed.

l

If the switch is released while the hardtop is
closing, the hardtop stops closing. If the
switch is pressed again, the hardtop
resumes closing.

3-52

Knowing Your Mazda

Doors and Locks

MX-5_8EN7-EA-14E_Edition1 Page106
Friday, March 28 2014 3:38 PM

Black plate (107,1)

6. The deck opens.

NOTE

If the windows are closed, the windows
automatically open partially when the deck
opens.

7. The hardtop comes out from under the

deck.

8. The hardtop closes.

9. The deck closes.

NOTE

l

When the operation is finished, a beep
sound is heard and the operation indicator
light illuminates.

l

The power windows cannot be closed
automatically.

Knowing Your Mazda

Doors and Locks

3-53

MX-5_8EN7-EA-14E_Edition1 Page107
Friday, March 28 2014 3:38 PM

Black plate (108,1)

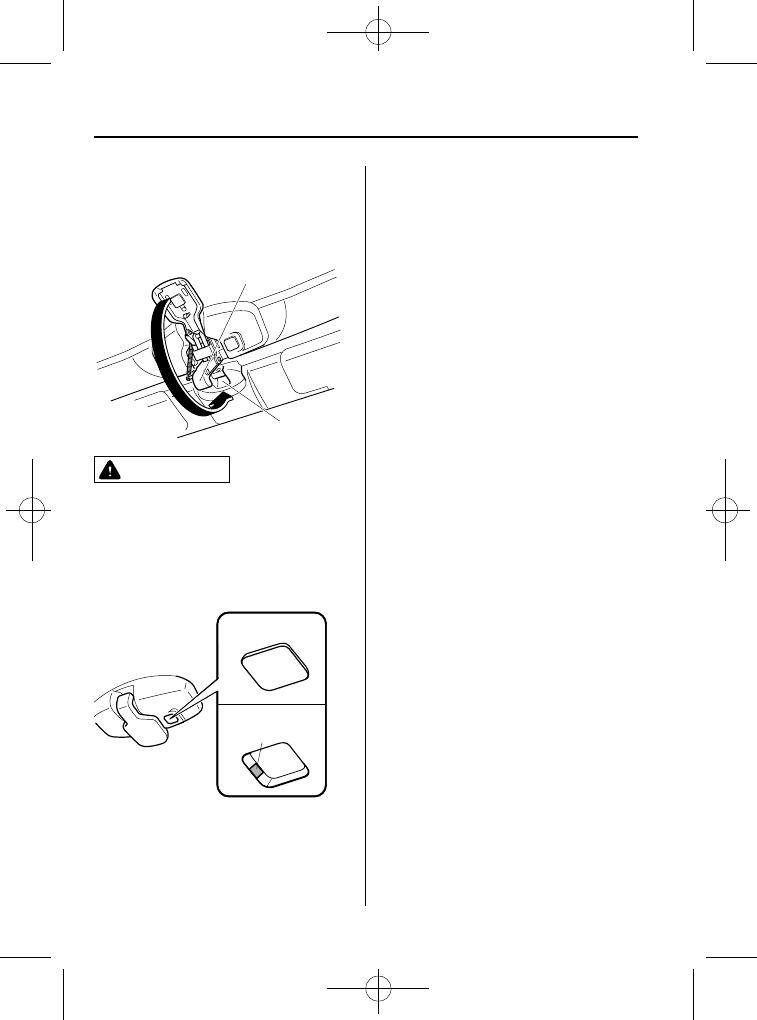

10. Move the top latch slowly to make

sure the anchor engages with the
striker, then rotate the top latch to the
lock position until a click sound is
heard.

Striker

Anchor

CAUTION

Driving with the hardtop not fully
locked could damage the hardtop.
If the red indicator is visible on the
lock release button, the hardtop is
not locked. After locking the hardtop,
verify that the red indicator is not
visible.

Locked position

Unlocked position

Red indicator

NOTE

l

The operation indicator light turns off when
the top latch hook is locked.

l

If the hardtop is not closed properly even
with the top latch locked, contact Mazda to
have it inspected.

qThe Power Retractable Hardtop

Does not Close

If the hardtop cannot be closed electrically
by pressing the close switch, verify the
power retractable hardtop operation
conditions first.
Refer to Operation Conditions on page
3-50.
If the power retractable hardtop cannot be
closed even after the operation conditions
are all met, have it checked at an
Authorized Mazda Dealer.
If you are unable to have the hardtop
checked at an Authorized Mazda Dealer,
the hardtop can be closed manually as an
emergency measure.
The procedure for manually closing the
hardtop is as follows:

1. Release the locks of the deck and open

it. (Refer to Opening the deck)

2. Lift up the hardtop and close it. (Refer

to Closing the hardtop)

3. Tie the ropes to the deck links and

close the deck. (Refer to Closing the
deck)

3-54

Knowing Your Mazda

Doors and Locks

MX-5_8EN7-EA-14E_Edition1 Page108
Friday, March 28 2014 3:38 PM

Black plate (109,1)

CAUTION

Ø Do not drive the vehicle with the

hardtop open halfway.

Ø Do not perform the procedure in a

strong wind as it could cause an
unexpected accident.

Ø Two adults are required to

perform the procedure, especially
when lifting up the hardtop. Do
not do it alone so as not to cause
injury or vehicle damage.

Ø Some steps in the procedure

require using multiple tools at the
same time and a certain level of
technical expertise. In addition,
holding your body extended over
the car can result in muscle strains
so Mazda recommends having the
hardtop checked at an Authorized
Mazda Dealer.

NOTE

Use a suitable means of illumination, such as a
flashlight, to improve visibility under the deck
lid when performing this task.

Before closing manually

1. Park on a level surface off the right-of-

way and firmly set the parking brake.

2. Put a vehicle with an automatic

transmission in Park (P), a manual
transmission in Reverse (R) or 1, and
turn off the engine.

3. Switch the ignition off while

depressing the brake pedal.

4. Turn on the hazard warning flasher if it

is needed.

WARNING

Verify that the ignition is switched off
before manually operating the hardtop:

Manually retracting the hardtop with
the ignition not switched off is
dangerous as the retractor motors
could turn on suddenly and cause
injury resulting from hands or fingers
being pinched in the mechanism.

Manual closing

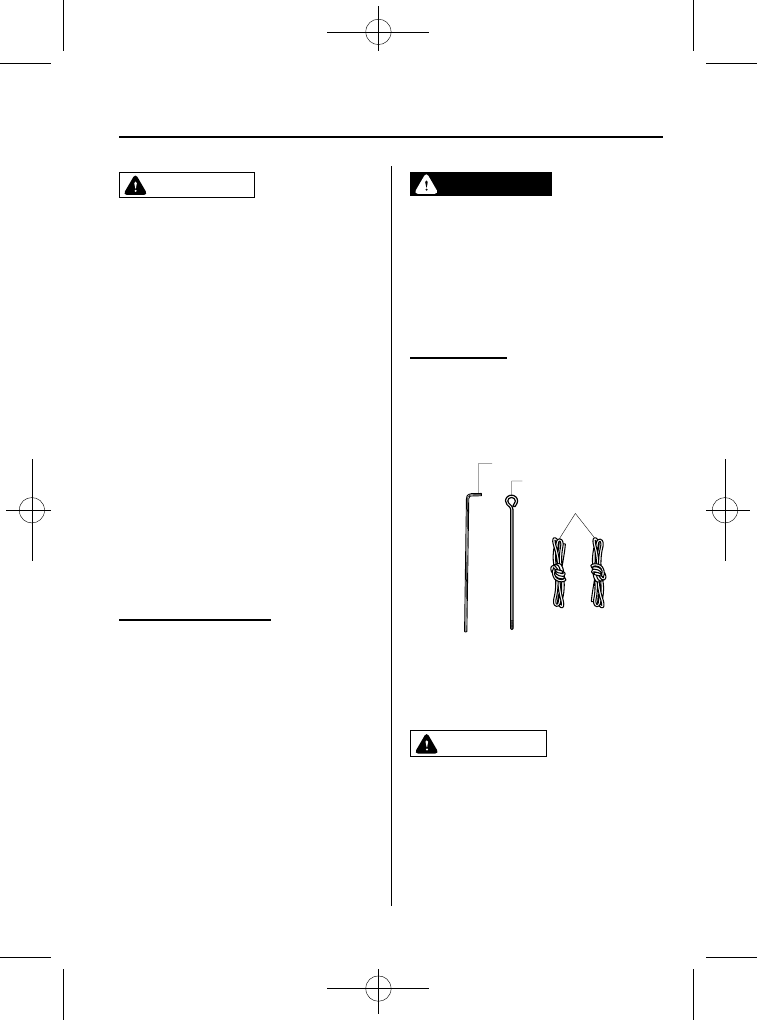

Tool preparation

Locate the following tools in the glove
box.
Refer to Tool Storage on page 7-3.

Rope

Eyebolt

Allen wrench

Opening the deck

1. Remove the antenna if it is installed.

Refer to AM/FM Radio Antenna on
page 6-14.

CAUTION

Do the procedure with the antenna
removed. The antenna may be
damaged if it is left installed.

Knowing Your Mazda

Doors and Locks

3-55

MX-5_8EN7-EA-14E_Edition1 Page109
Friday, March 28 2014 3:38 PM

Black plate (110,1)

NOTE

l

The gear units on both sides have to be
unlocked to release the deck before it is
raised manually. Because the deck is heavy,
two adults are required to raise it.

l

The following describes the procedure for
the gear unit on one side. Perform the
procedure on both sides.

2. Insert the Allen wrench into the Allen

socket in the bolt head that is pointed
forward of the gear unit located under
the deck lid as shown in the figure.

Deck

Bolt

Gear unit

Allen wrench

NOTE

The gear units are located underneath the
deck.

Bolt

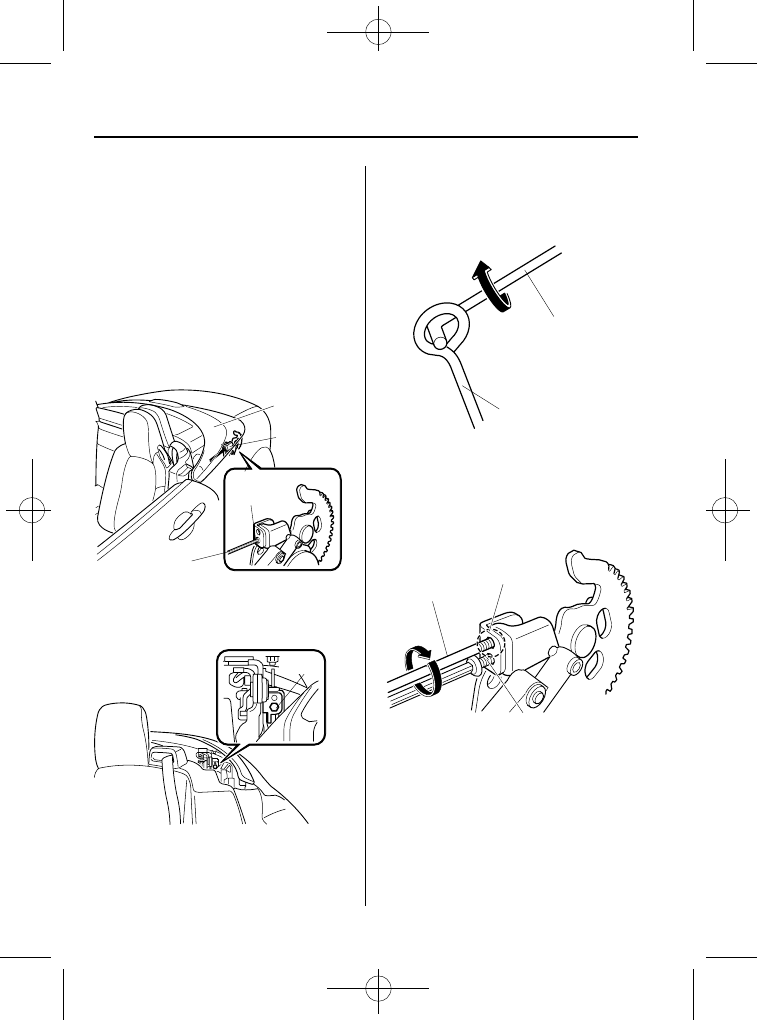

3. Use the eyebolt to get enough torque

on the short leg of the Allen wrench
and turn the Allen wrench 4 times
counterclockwise.

Allen wrench

Eyebolt

4. Disconnect the eyebolt from the Allen

wrench leaving the Allen wrench in
place, and insert the threaded end of
the eyebolt in the hole directly above
the Allen socket and tighten it
clockwise two full turns.

Eyebolt

Bolt

Thread hole

NOTE

Tighten the eyebolt with the Allen wrench
inserted. The Allen wrench can serve as a
reference for inserting the eyebolt more easily.

5. Remove the bolt, which is loosened

using the Allen wrench, by turning it
counterclockwise.

3-56

Knowing Your Mazda

Doors and Locks

MX-5_8EN7-EA-14E_Edition1 Page110
Friday, March 28 2014 3:38 PM

Black plate (111,1)

NOTE

l

After the bolt is clear of the hole, keep the
Allen wrench level while pulling it out with
the bolt attached so as to prevent the bolt
from hitting the vehicle and dropping.

l

Bring the removed bolt to an Authorized
Mazda Dealer. If you drop the bolt in the
vehicle by mistake, contact an Authorized
Mazda Dealer.

6. Tighten the eyebolt by turning it

clockwise 5 more times.

   Eyebolt

7. Unscrew the eyebolt now by turning it

counterclockwise.

8. Insert the threaded end of the eyebolt

through the guide.

Guide

Eyebolt

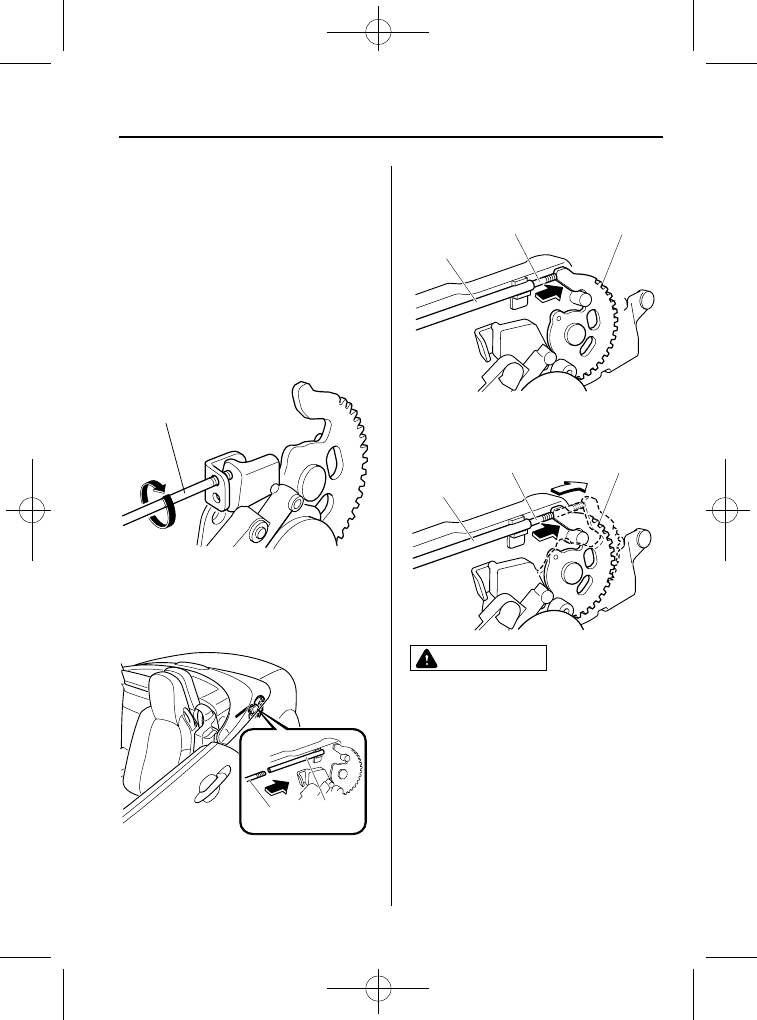

9. Press the eyebolt against the sector

gear.

Sector gear

Eyebolt

Guide

10. Press and rotate the sector gear

rearward to release the lock.

Sector gear

Eyebolt

Guide

CAUTION

When releasing the sector gear lock
using the eyebolt, make sure the
eyebolt remains centered as you push
it against the sector gear lock. If the
eyebolt slips it could cause your hand
to veer and hit the vehicle resulting in
minor scrapes or bruises.

11. Pull out the eyebolt from the guide

when the lock is released.

12. Do the same procedure on the other

side.

Knowing Your Mazda

Doors and Locks

3-57

MX-5_8EN7-EA-14E_Edition1 Page111
Friday, March 28 2014 3:38 PM

Black plate (112,1)

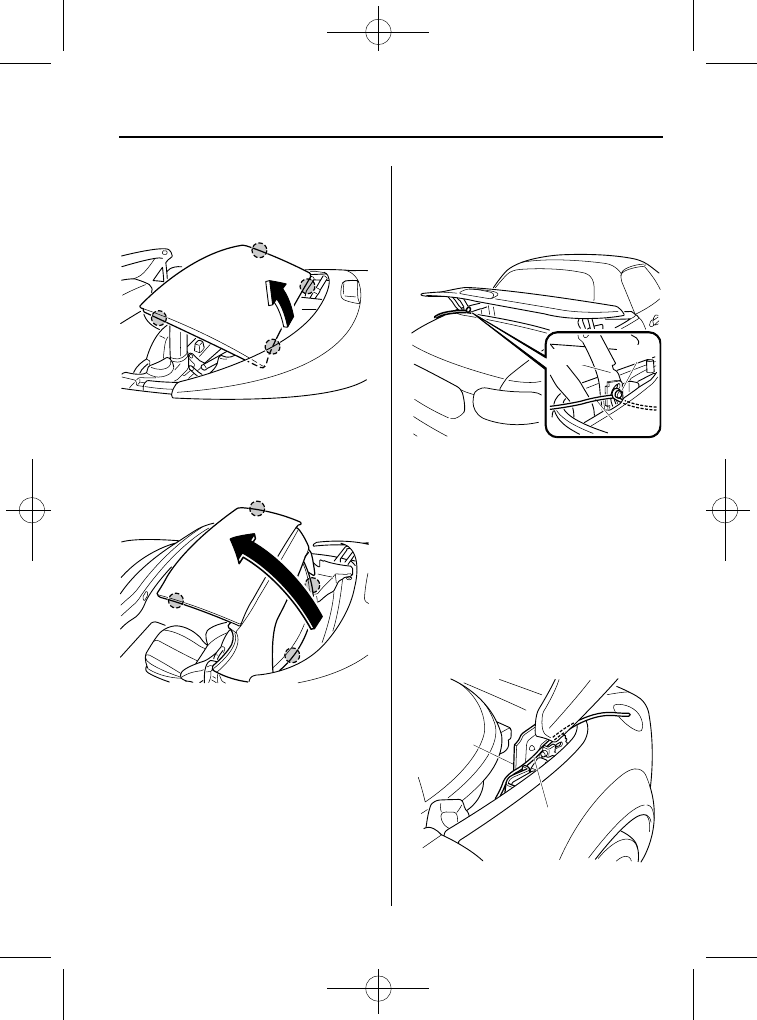

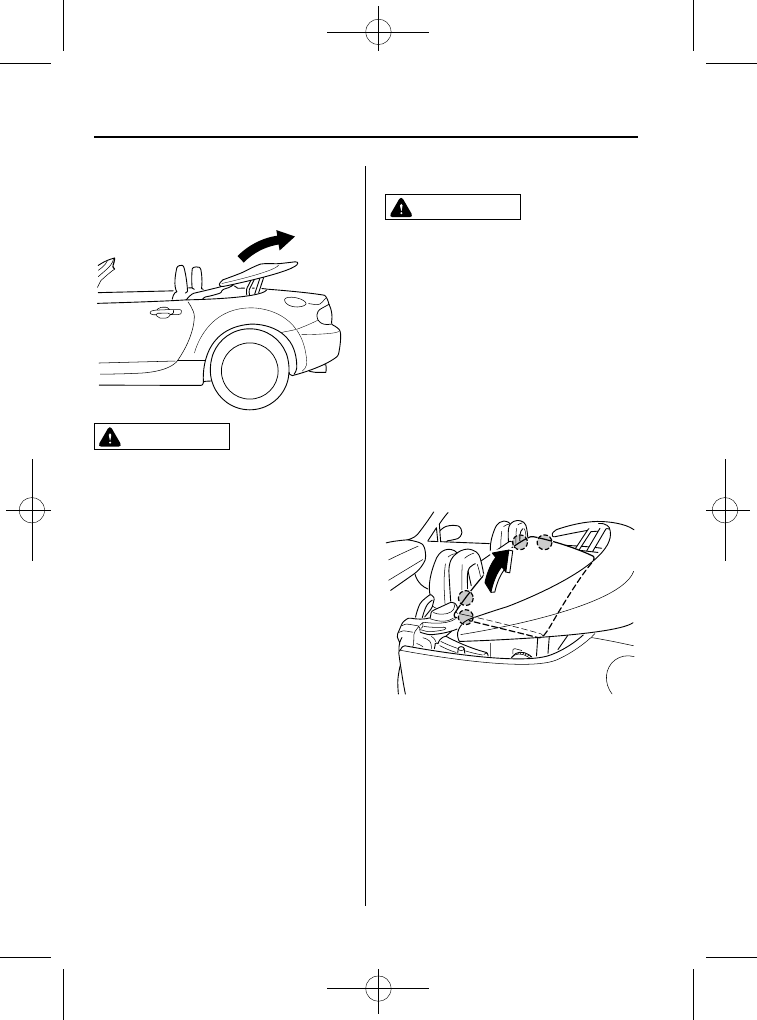

13. Lift up the deck using two adults, one

on each side of the vehicle, and open
the deck completely.

CAUTION

Ø Lift the deck using two adults.

Doing it alone could result in
injury or the deck lid mechanism
being twisted which could damage
it.

Ø Do not let go of the deck lid on

both sides until it is fully open. The
deck lid could fall if it is released
too soon and cause injury.

Ø Do not attempt to forcefully lift the

deck. If the lock has not detached
and the deck is forcefully lifted, it
could damage the deck.

Closing the hardtop

CAUTION

Ø The procedure should be done by

at least two adults. Do not do it
alone so as not to cause injury or
vehicle damage.

Ø Some steps in the procedure

require holding your body in a
strained position for extended
periods and if over exerted it could
result in injury.

Ø Be very careful when closing the

hardtop to prevent pinching and
possible injury.

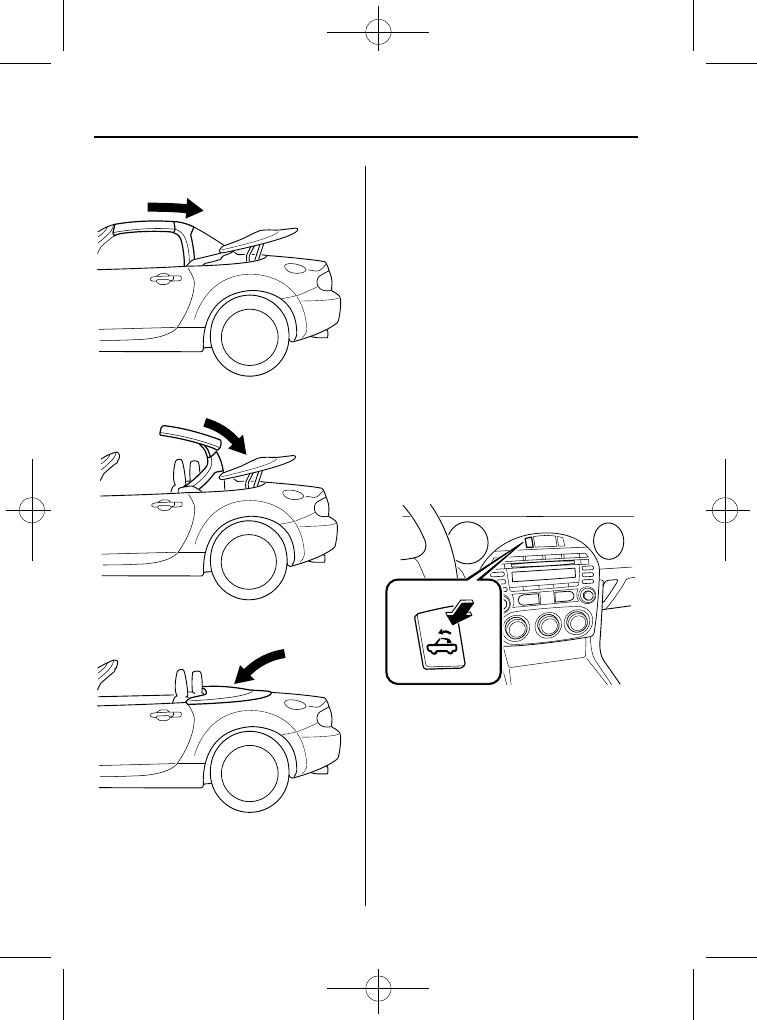

1. Grasp the hardtop along the side and

front surfaces and lift it up enough to
create a clearance at the rear of
hardtop.

3-58

Knowing Your Mazda

Doors and Locks

MX-5_8EN7-EA-14E_Edition1 Page112
Friday, March 28 2014 3:38 PM

Black plate (113,1)

2. Grasp the hardtop along the side and

rear surfaces and lift it up enough to
create a clearance behind the rear glass.

3. Grasp the hardtop along its side surface

and the rear area of the rear glass, pull
the hardtop towards the front of the
vehicle, and completely close it.

4. Lock the top latch.

Refer to Closing the Power Retractable
Hardtop on page 3-52.

Closing the deck

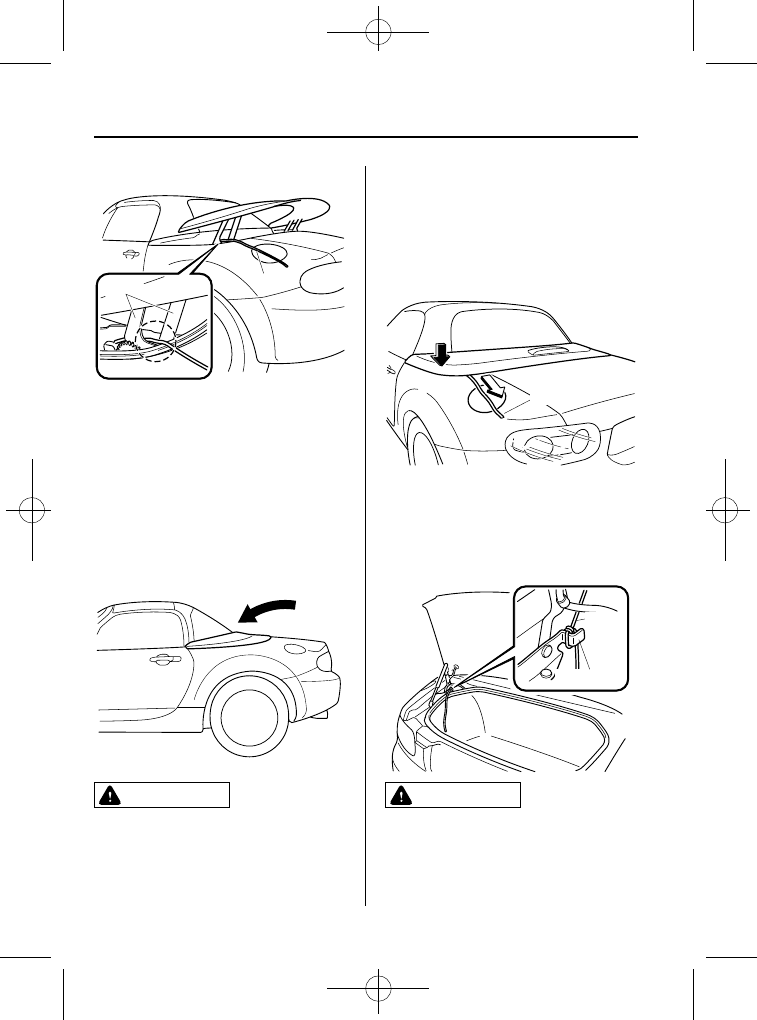

1. Loop the center of the rope through the

pin on the link twice so that it does not
loosen.

Pin

Rope

Link

NOTE

Before closing the deck, two small ropes need
to be installed and tied into the trunk so that
the deck does not pop up while driving, and so
that the deck can be raised for servicing by an
Authorized Mazda Dealer.

2. Route one end of the rope to the inside

of the vehicle passing it through the
gap in the trim. Route the other end to
the outside of the vehicle passing it
through the links.

To the inside of the vehicle

Trim

Rope

Knowing Your Mazda

Doors and Locks

3-59

MX-5_8EN7-EA-14E_Edition1 Page113
Friday, March 28 2014 3:38 PM

Black plate (114,1)

To the outside of the vehicle

Rope

Links

NOTE

Always route the one end of the rope to the
inside of the vehicle. If it is not inside the
vehicle, it will be difficult to service the
hardtop at an Authorized Mazda Dealer.

3. Do the same procedure on the other

side.

4. Close the deck uniformly on both sides

using two adults, one on each side of
the vehicle.

CAUTION

Close the deck using two adults.
Doing it alone could result in injury
or the deck lid mechanism being
twisted which could damage it.

5. Lightly pushing the deck downward,

pull the ropes to the rear along both
sides of the trunk to hold the deck
down.

NOTE

Pull the ropes horizontally to the vehicle rear.

Rope

6. Lightly move the deck and verify that

it is secured completely.

7. Open the trunk using the key, and tie

the rope to the bracket and knot it twice
so that it does not loosen.

Rope

Bracket

CAUTION

Tie the ropes securely so that the
deck does not open while the vehicle
is being driven.

3-60

Knowing Your Mazda

Doors and Locks

MX-5_8EN7-EA-14E_Edition1 Page114
Friday, March 28 2014 3:38 PM

Black plate (115,1)

NOTE

Open the trunk using the key. The remote
release button, advanced keyless entry
function, and the keyless entry system do not
operate when this emergency procedure is
done.

8. Tie off the other side rope the same

way.

9. Close the trunk lid.

After finishing the procedure

After finishing the procedure, have the
hardtop checked at an Authorized Mazda
Dealer as soon as possible.

WARNING

Drive the vehicle at a speed of 40 km/h
(25 mph) or lower before having the
hardtop checked at an Authorized
Mazda Dealer:

The hardtop may open while the
vehicle is being driven and cause an
accident.

NOTE

The trunk cannot be opened with the remote
release button, advanced keyless entry
function, and the keyless entry system as they
are disabled when this emergency procedure is
done.

qPower Retractable Hardtop

Appearance Care

Refer to Hardtop Maintenance (page
8-58) for information on retractable
hardtop appearance care.

Knowing Your Mazda

Doors and Locks

3-61

MX-5_8EN7-EA-14E_Edition1 Page115
Friday, March 28 2014 3:38 PM

Black plate (116,1)

qWhen Warning Indicator/Beep is Activated

If an improper operation is performed or a system malfunction has occurred, the indicator light or a warning beep
is activated to notify the user of improper operation or a system malfunction.

Warning

What to check

A warning beep sound is heard when the open or close
switch is pressed.

Make sure that all the conditions for operating the
retractable hardtop have been met. If the chime sounds
despite having met all the operation conditions, consult
an Authorized Mazda Dealer to have the system
inspected.

A warning beep sound is heard when the open or close
switch is released.

The hardtop is not fully opened or closed. Press the
switch until the open or close operation is completed.

A warning beep sound is heard continuously and the
indicator light is illuminated while the vehicle is driven.

The hardtop has not completely opened or closed.
Continue to press the button until the operation is
completed. After the hardtop is completely closed, latch
the top latch.

If the open or close button has not been operated and
the operation indicator light is flashing:

The system may have a malfunction. Have the vehicle
checked at an Authorized Mazda Dealer.

3-62

Knowing Your Mazda

Doors and Locks

MX-5_8EN7-EA-14E_Edition1 Page116
Friday, March 28 2014 3:38 PM

Black plate (117,1)

Immobilizer System (with
Advanced Key)

The immobilizer system allows the engine
to start only with an advanced key the
system recognizes.

If someone attempts to start the engine
with an unrecognized advanced key, the
engine will not start, thereby helping to
prevent the theft of your vehicle.
If you have a problem with the
immobilizer system or the advanced key
(including auxiliary key), consult an
Authorized Mazda Dealer.

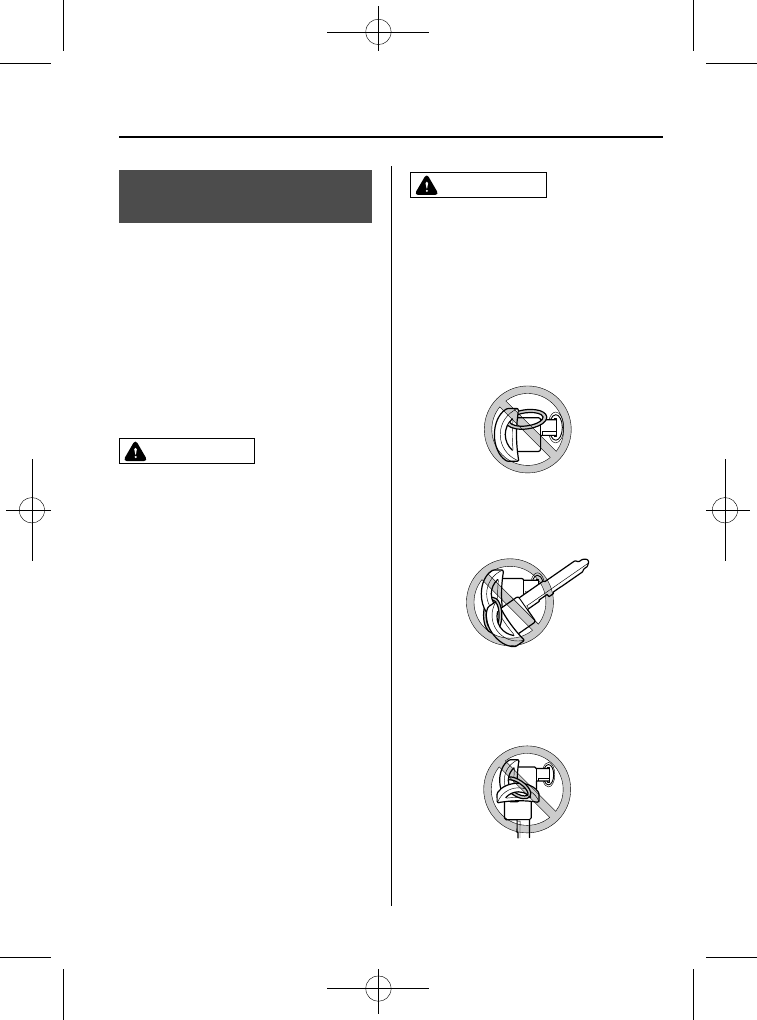

CAUTION

Ø Radio equipment like this is

governed by laws in the United
States.
Changes or modifications not
expressly approved by the party
responsible for compliance could
void the user's authority to
operate the equipment.

Ø To avoid damage to the key, do

not:

Ø

Drop the key.

Ø

Get the key wet.

Ø

Expose the key to any kind of
magnetic field.

Ø

Expose the key to high
temperatures on places such as
the dashboard or hood, under
direct sunlight.

CAUTION

Do not allow the following when
starting the engine with the auxiliary
key due to an advanced key dead
battery or other malfunction.
Otherwise the signal from the
auxiliary key will not be received
correctly and the engine may not
start.

Ø A key ring rests on the auxiliary

key grip.

Ø Metal parts of other keys or metal

objects touch the auxiliary key
grip.

Ø Spare auxiliary keys or keys for

other vehicles equipped with an
immobilizer system touch or come
near the auxiliary key.

Knowing Your Mazda

Security System

3-63

MX-5_8EN7-EA-14E_Edition1 Page117
Friday, March 28 2014 3:38 PM

Black plate (118,1)

Ø Devices for electronic purchases, or

security passage which touch or
come near the auxiliary key.

NOTE

l

The advanced keys (including auxiliary key)
carry a unique electronic code. For this
reason, and to assure your safety, obtaining
a replacement advanced key (including
auxiliary key) requires some waiting time.
They are only available through an
Authorized Mazda Dealer.

l

Always keep a spare advanced key in case
one is lost. If an advanced key is lost,
consult an Authorized Mazda Dealer as
soon as possible.

l

If you lose an advanced key (including
auxiliary key), an Authorized Mazda Dealer
will reset the electronic codes of your
remaining advanced keys (including
auxiliary keys) and immobilizer system.
Bring all the remaining advanced keys
(including auxiliary keys) to an Authorized
Mazda Dealer to reset.
Starting the vehicle with a key that has not
been reset is not possible.

3-64

Knowing Your Mazda

Security System

MX-5_8EN7-EA-14E_Edition1 Page118
Friday, March 28 2014 3:39 PM

Black plate (119,1)

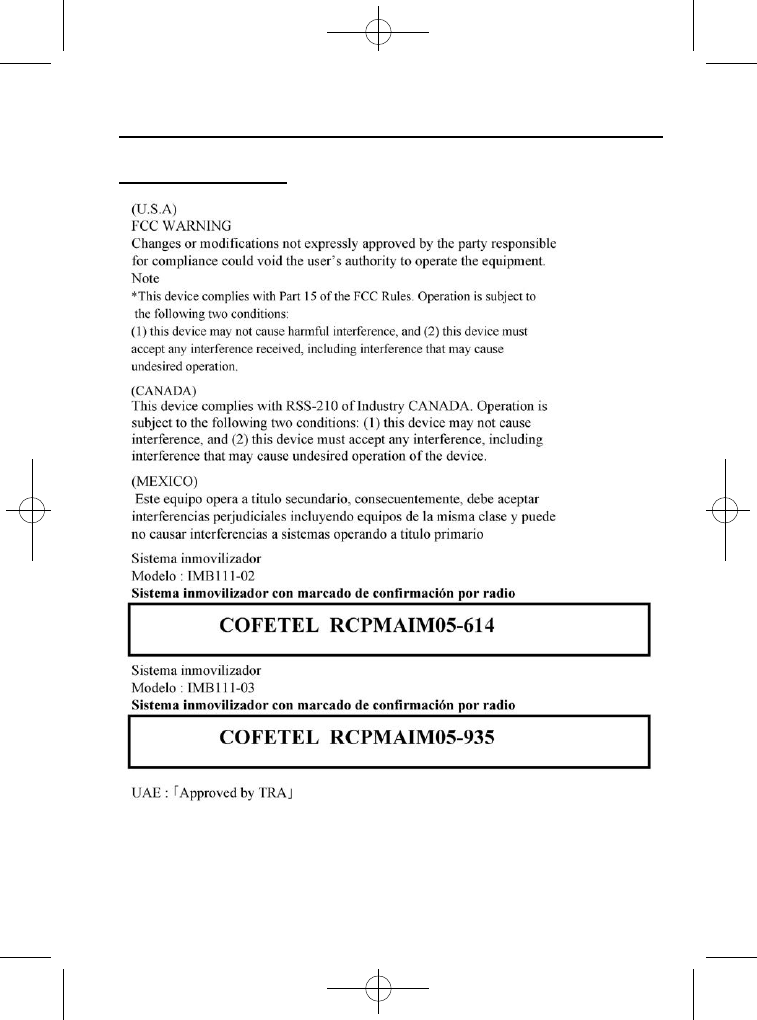

Declaration of Conformity

Knowing Your Mazda

Security System

3-65

MX-5_8EN7-EA-14E_Edition1 Page119
Friday, March 28 2014 3:39 PM
