Mazda MX-5 PRHT (2015 year). Instruction - part 6

Black plate (88,1)

CAUTION

Do not open the trunk while the
power retractable hardtop is
opening/closing. The power
retractable hardtop and trunk lid
mechanisms could be damaged.

Opening the trunk lid with the request
switch (with advanced key)

The trunk lid can be opened by operating
the request switch on the trunk lid while
carrying the advanced key outside the
vehicle, refer to Operations Using
Advanced Keyless Functions (page 3-7).

Opening the trunk lid with the
transmitter (with advanced key)

The trunk lid can be opened by operating
the keyless entry system transmitter, refer
to Keyless Entry System (page 3-15).

Opening the trunk lid with the
transmitter (with retractable type key)

The trunk lid can be opened by operating
the keyless entry system transmitter, refer
to Keyless Entry System (page 3-24).

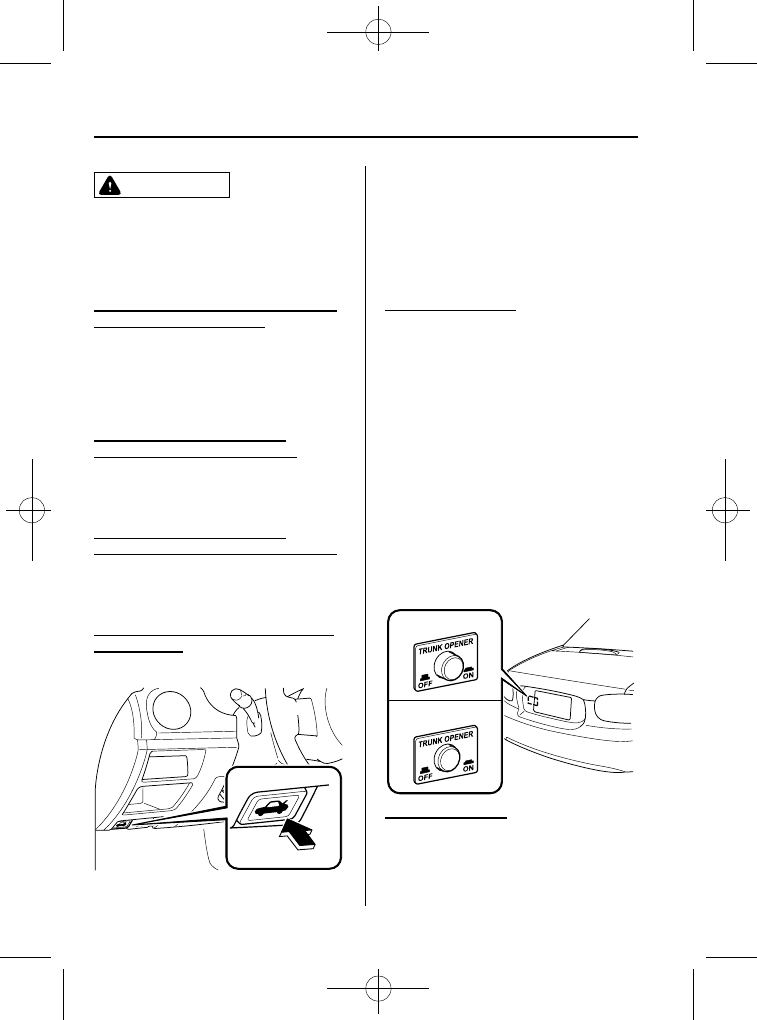

Opening the trunk lid with the remote
release button

Push the release button.

NOTE

(With power retractable hardtop)
The trunk lid can only be opened when the
power retractable hardtop is fully opened/
closed. Open/close the power retractable
hardtop completely before opening the trunk
lid.

Closing the trunk lid

Use both hands to push the trunk lid down
until the lock snaps shut. Do not slam it.
Pull up on the trunk lid to make sure it is
secure.

qRemote Trunk Lid Release Lock-Out

The remote release may be canceled using
the trunk lid release lock-out button to
prevent anyone in the vehicle from
opening the trunk.

NOTE

You cannot prevent another person from
getting access to your trunk if you give the
person your key.

The switch is mounted inside the trunk.

OFF position

ON position

With advanced key

With the switch in the ON position, the
remote trunk lid release button can be
operated.

3-34

Knowing Your Mazda

Doors and Locks

MX-5_8EN7-EA-14E_Edition1 Page88
Friday, March 28 2014 3:38 PM

Black plate (89,1)

With the switch in the OFF position, the
remote release button cannot be operated.

To open the trunk lid when the switch is
in the OFF position, do one of the
following:

l

Press the request switch on the trunk
lid.

l

Press the trunk button on the
transmitter.

l

Open the trunk with the auxiliary key.

Without advanced key

With the switch in the ON position, the
remote trunk lid release button and the
trunk button on the transmitter can be
operated.

With the switch in the OFF position, the
remote release button or the trunk button
on the transmitter cannot be operated.

To open the trunk lid when the switch is
in the OFF position, open the trunk with
the key.

Inside Trunk Release Lever

Your vehicle is equipped with an inside
trunk release lever that provides a means
of escape for children and adults in the
event they become locked inside the
trunk.

No matter how careful adults might be
with keys and locking their cars, parents
should be aware that children may be
tempted to play around vehicles and use
the trunk as a hiding place.

Adults are advised to familiarize
themselves with the operation and
location of the inside trunk release lever
so that all children can be told about it in
an appropriate way, keeping in mind that
most vehicles do not have such levers.

Knowing Your Mazda

Doors and Locks

3-35

MX-5_8EN7-EA-14E_Edition1 Page89
Friday, March 28 2014 3:38 PM

Black plate (90,1)

WARNING

Close the trunk lid and do not allow
children to play inside the vehicle:

Leaving the trunk lid open or leaving
children in the vehicle with the keys is
dangerous. Children could open the
trunk lid and climb inside resulting in
possible injury or death from heat
exposure.

Always keep the car from being a
tempting place to play by latching the
doors and the trunk, and keeping the
keys where children can not play with
them:

Leaving children or animals
unattended in a parked vehicle is
dangerous. Babies left sleeping and
children who lock themselves in cars
or trunks can die very quickly from
heat prostration. Do not leave your
children or pets alone in a car at any
time. Do not leave the car or the
trunk unlocked.

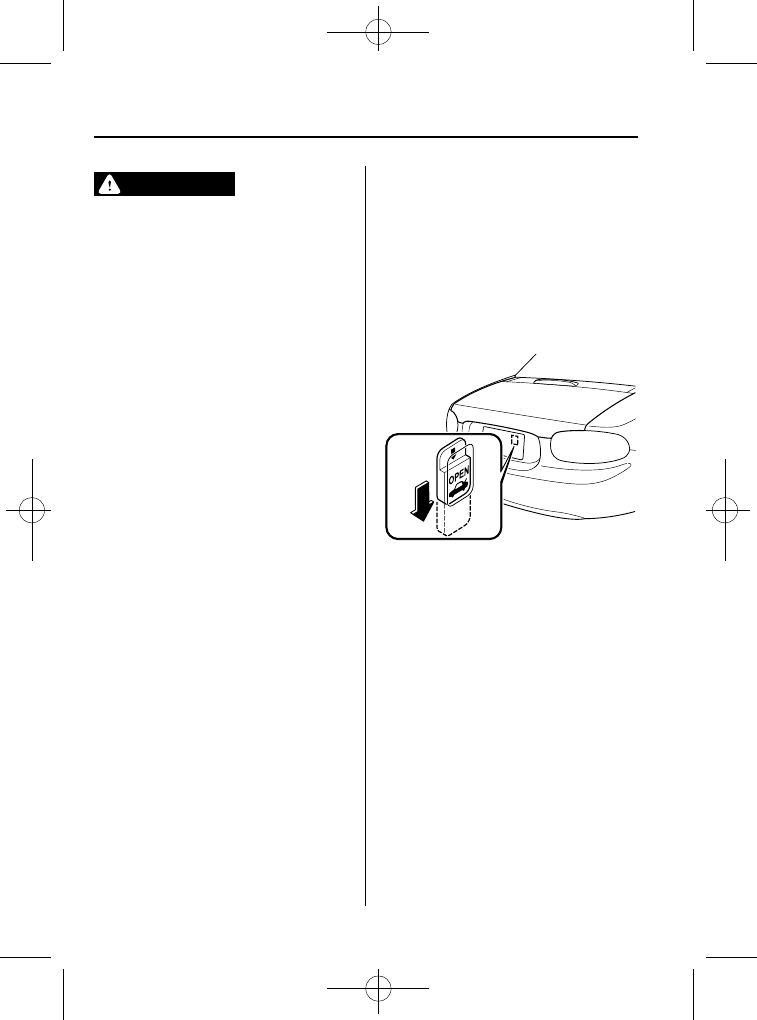

qOpening the Trunk Lid from the

Inside

Slide the inside trunk release lever in the
direction of the arrow. The lever is made
of material that will glow for hours in the
darkness of the trunk following a brief
exposure to ambient light.

The inside trunk release lever is located
on the inside of the trunk end trim.

3-36

Knowing Your Mazda

Doors and Locks

MX-5_8EN7-EA-14E_Edition1 Page90
Friday, March 28 2014 3:38 PM

Black plate (91,1)

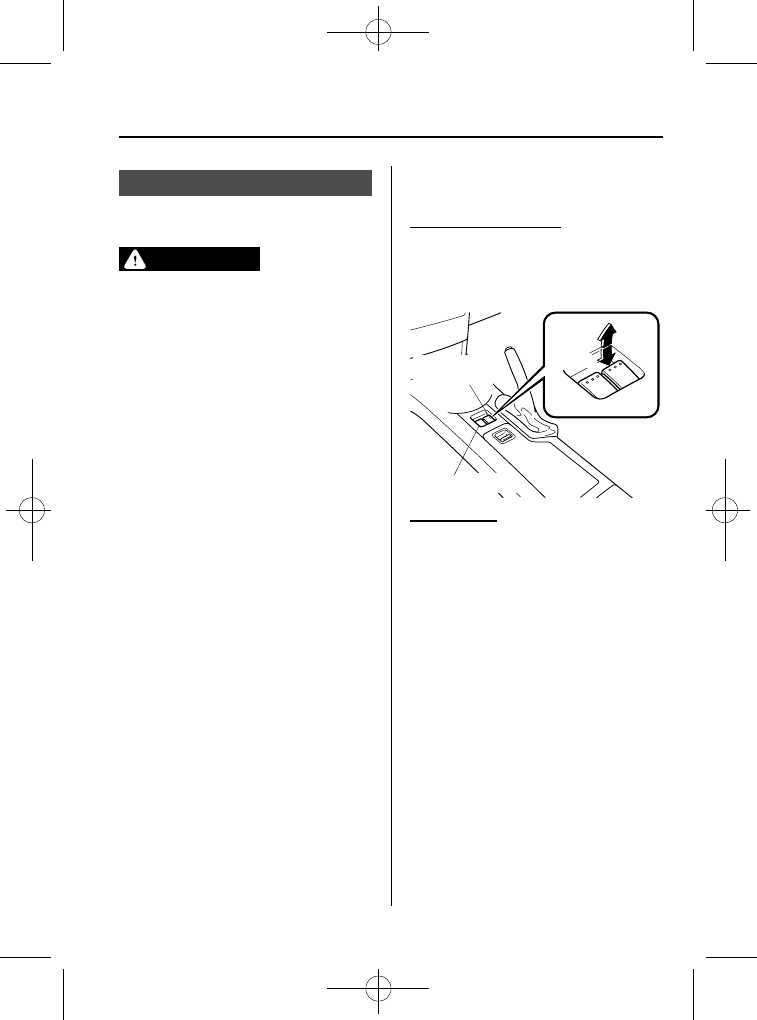

Power Windows

The ignition must be switched ON for the
power windows to operate.

WARNING

Make sure the opening is clear before
closing a window:

Closing power windows are
dangerous. A person's hands, head,
or even neck could be caught by the
window and result in serious injury
or even death.
This warning applies especially to
children.

Do not leave the key in your vehicle
with children and keep them in a place
where your children will not find or
play with them:

Leaving children in a vehicle with the
key is dangerous. This could result in
someone being badly injured or even
killed.

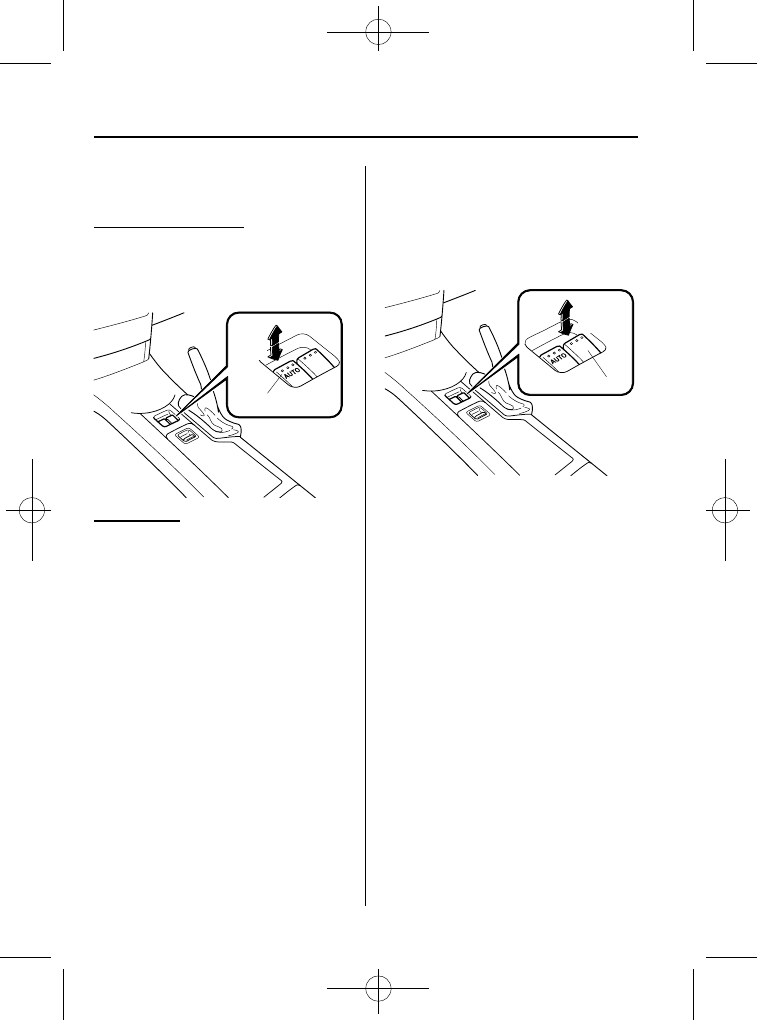

qOperating the Power Windows

(Type A)

Normal opening/closing

To open the window to the desired
position, lightly hold down the switch.
To close the window to the desired
position, lightly pull up the switch.

Close

Open

Driver's window

Passenger's
window

Auto-opening

To fully open the window automatically,
press the switch completely down.

To stop the window partway, lightly pull
up the switch and then release it.

Knowing Your Mazda

Doors and Locks

3-37

MX-5_8EN7-EA-14E_Edition1 Page91
Friday, March 28 2014 3:38 PM

Black plate (92,1)

qOperating the Driver's Side

Power Window (Type B)

Normal opening/closing

To open the window to the desired
position, lightly hold down the switch.
To close the window to the desired
position, lightly pull up the switch.

Close

Open

Driver's window

Auto-opening

To fully open the window automatically,
press the switch completely down.

To stop the window partway, lightly pull
up the switch and then release it.

qOperating the Passenger Power

Window (Type B)

To open the window to the desired
position, hold down the switch.
To close the window to the desired
position, pull up the switch.

Close

Open

Passenger's window

qOpening the Power Windows

from Outside

í

Both power windows can be opened from
outside the vehicle after the doors are
closed.

NOTE

The power windows cannot be opened from
outside the vehicle under the following
condition:

l

A door or the trunk lid is opened.

l

The key is inserted into the ignition switch.

l

(With advanced key)
The ignition is in any position except OFF.

3-38

Knowing Your Mazda

í

Some models.

Doors and Locks

MX-5_8EN7-EA-14E_Edition1 Page92
Friday, March 28 2014 3:38 PM

Black plate (93,1)

Opening

Because nobody likes getting into a very
hot car, we have introduced a way to get a
head start on cooling it, even before you
put your seat belts on and insert your key
in the ignition. If you see the vehicle is in
a secure area, you can open the both
windows as you approach the vehicle to
get the air moving before you even step
into the hot vehicle.

WARNING

Use the auto-window function only
when you can see the vehicle and it is
in a secure area:

Do not let children play with your
keys. If they open the window
without your knowing, the open
windows are an even bigger
invitation to a thief than leaving the
doors unlocked.

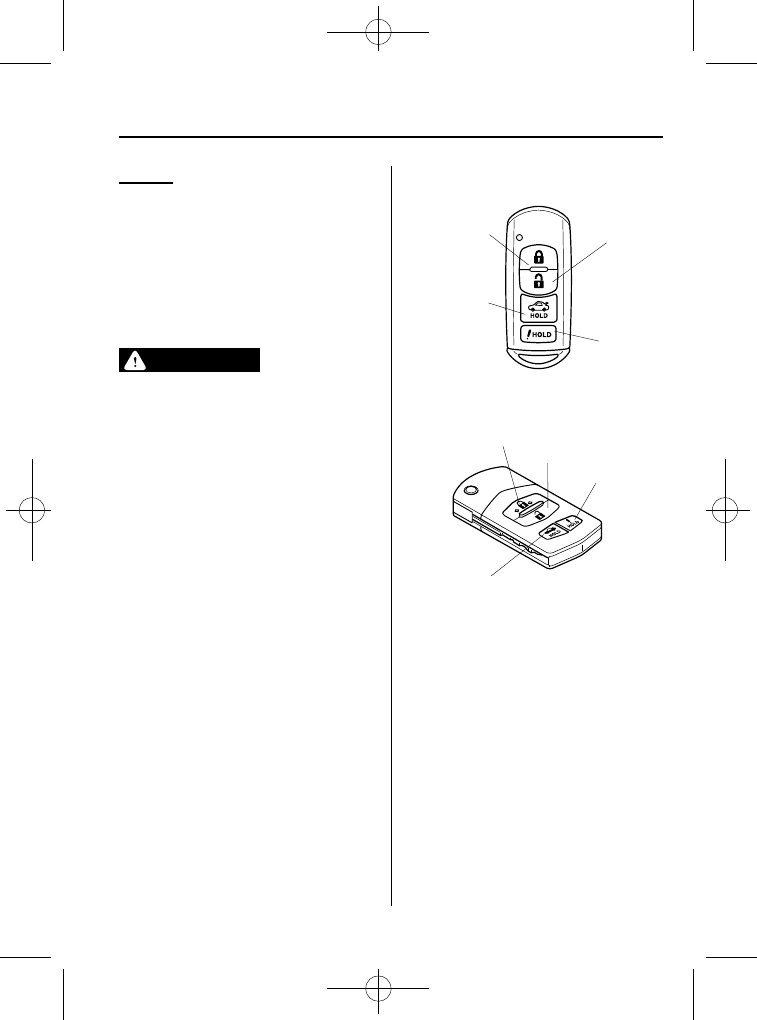

The windows can be opened for
ventilating the cabin before getting in the
vehicle.
Press the unlock button on the transmitter
once, then press it again immediately and
hold.
After the doors are unlocked, both
windows open while the unlock button is
pressed.
To stop the windows while opening,
release the button.
If the operation is performed from the
beginning again, the windows open.

NOTE

The unlock button does not operate unless it is
pressed twice sequentially.

Advanced key

Lock button

Unlock button

Trunk button

Panic button

Retractable type key

Lock button

Unlock button

Trunk button

Panic button

Knowing Your Mazda

Doors and Locks

3-39

MX-5_8EN7-EA-14E_Edition1 Page93
Friday, March 28 2014 3:38 PM

Black plate (94,1)

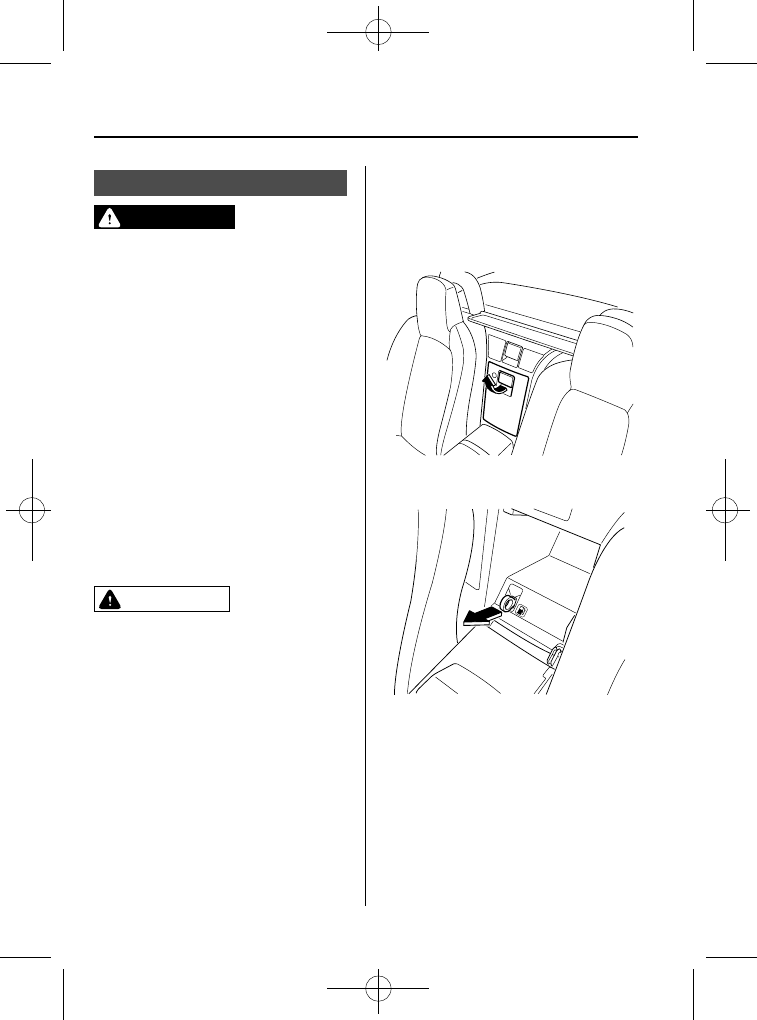

Fuel-Filler Lid and Cap

WARNING

When removing the fuel-filler cap,
loosen the cap slightly and wait for any
hissing to stop. Then remove it:

Fuel spray is dangerous. Fuel can
burn skin and eyes and cause illness
if ingested. Fuel spray is released
when there is pressure in the fuel
tank and the fuel-filler cap is
removed too quickly.

Before refueling, stop the engine, and
always keep sparks and flames away
from the filler neck:

Fuel vapor is dangerous. It could be
ignited by sparks or flames causing
serious burns and injuries.
Additionally, use of the incorrect fuel-
filler cap or not using a fuel-filler cap
may result in fuel leak, which could
result in serious burns or death in an
accident.

CAUTION

Always use only a genuine Mazda
fuel-filler cap or an approved
equivalent, available at an
Authorized Mazda Dealer. The wrong
cap can result in a serious
malfunction of the fuel and emission
control systems. It may also cause
the check engine light in the
instrument cluster to illuminate.

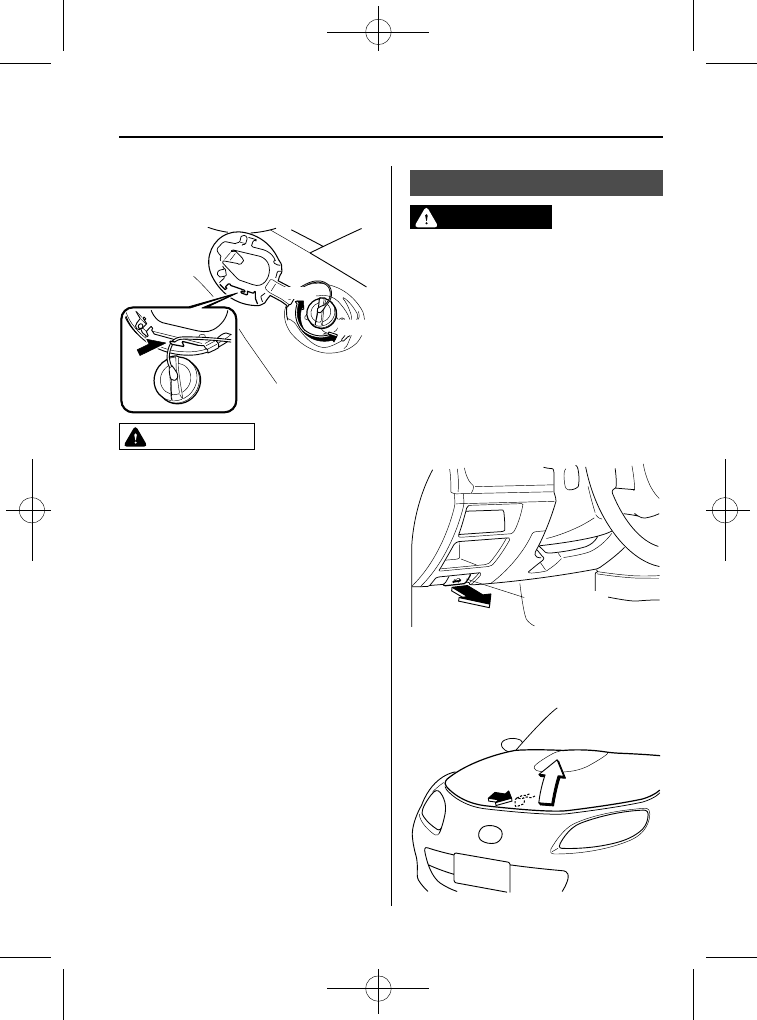

qFuel-Filler Lid

The remote fuel-filler lid release is
mounted in the seat side box.
To open the seat side box, unlock it and
pull the release catch.

To open the fuel-filler lid, pull on the
remote fuel-filler lid release.

qFuel-Filler Cap

To remove the fuel-filler cap, turn it
counterclockwise.
Attach the removed cap to the inner side
of the fuel lid.

3-40

Knowing Your Mazda

Doors and Locks

MX-5_8EN7-EA-14E_Edition1 Page94
Friday, March 28 2014 3:38 PM

Black plate (95,1)

To close the fuel-filler cap, turn it
clockwise until two or more clicks are
heard.

Close

Open

CAUTION

Make sure the fuel-filler cap is
tightened securely. The check engine
light may illuminate when the cap is
not tightened securely. If the light
remains on (even after you have
tightened the cap securely, driven,
and restarted the engine several
times), it may indicate a different
problem. Contact an Authorized
Mazda Dealer as soon as possible.

Hood

WARNING

Always check that the hood is closed
and securely locked:

A hood that is not closed and
securely locked is dangerous as it
could fly open while the vehicle is
moving and block the driver's vision
which could result in a serious
accident.

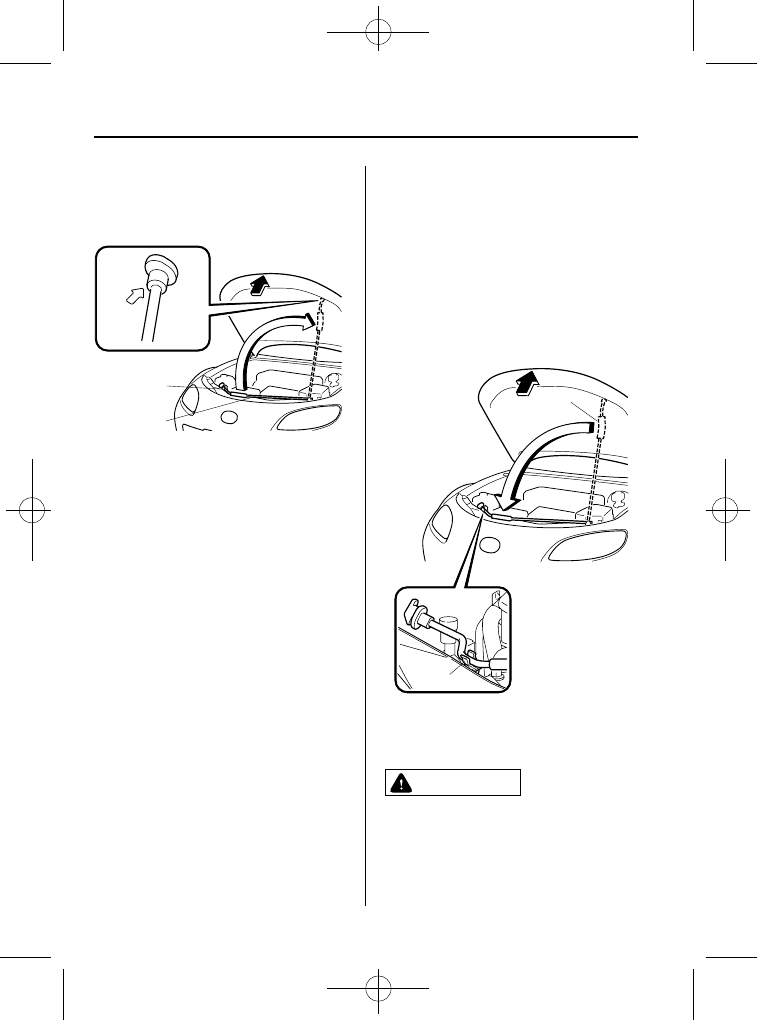

qOpening the Hood

1. With the vehicle parked, pull the

release handle to unlock the hood.

Release handle

2. Insert your hand into the hood opening,

slide the hood latch lever, and lift the
hood.

Knowing Your Mazda

Doors and Locks

3-41

MX-5_8EN7-EA-14E_Edition1 Page95
Friday, March 28 2014 3:38 PM

Black plate (96,1)

3. Grasp the support rod in the padded

area and secure it in the support rod
hole indicated by the arrow to hold the
hood open.

Clip

Support rod

qClosing the Hood

1. Check under the hood area to make

certain all filler caps are in place and
all loose items (e.g. tools, oil
containers, etc.) have been removed.

2. Lift the hood, grasp the padded area on

the support rod, and secure the support
rod in the clip. Verify that the support
rod is secured in the clip before closing
the hood.

Pad

Clip

3. Lower the hood slowly to a height of

about 20 cm (7.9 in) above its closed
position and then let it drop.

CAUTION

When closing the hood, do not push
it excessively such as by applying
your weight. Otherwise, the hood
could be deformed.

3-42

Knowing Your Mazda

Doors and Locks

MX-5_8EN7-EA-14E_Edition1 Page96
Friday, March 28 2014 3:38 PM

Black plate (97,1)

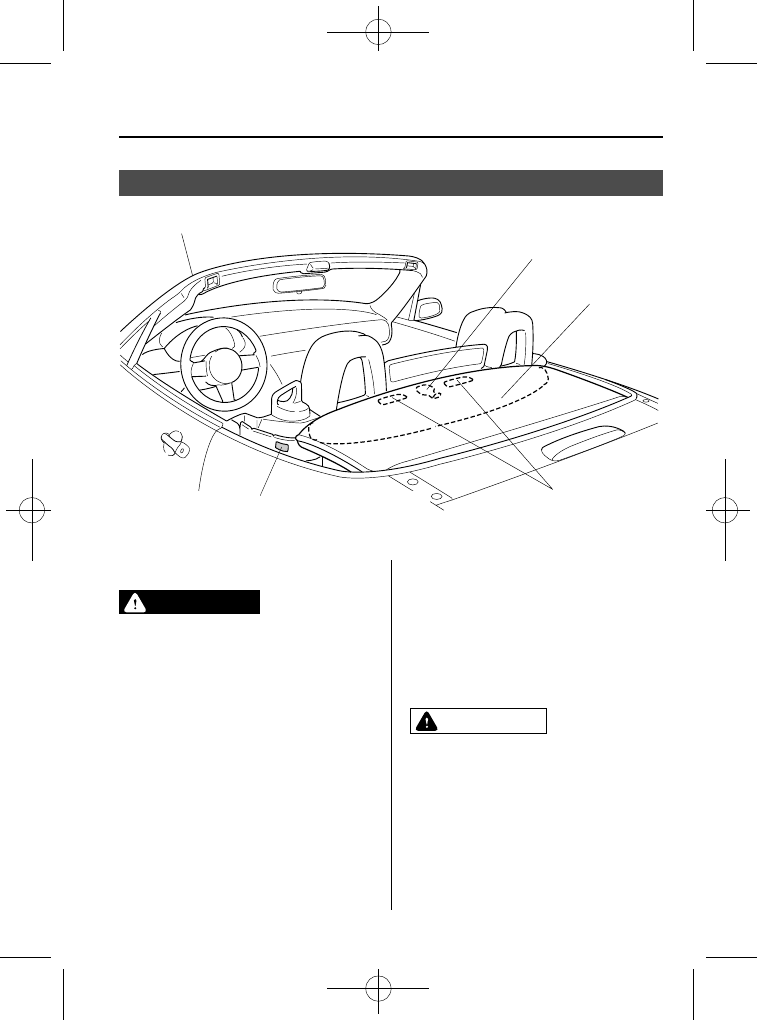

Convertible Top (Soft Top)

í

Windshield header

Top latch assembly

Top storage area

Convertible
top's handles

Label (The label indicates the position where convertible
top is to be held when lowering or raising it.)

qConvertible Top Precautions

WARNING

Sit in the seat with the seat belt
correctly fastened when the vehicle is
moving:

Standing in the vehicle, or sitting on
the convertible top storage area or
center console when the vehicle is
moving is a dangerous way to ride.
During a sudden maneuver or
collision you could be seriously
injured or even killed.

Always keep your hands and fingers
away from the fastening mechanisms
when moving the convertible top:

It is dangerous to place your hands
or fingers near the fastening
mechanisms. Your hands or fingers
could be caught and injured by the
mechanism.

CAUTION

Remove leaves or other matter that
may accumulate on and around the
soft top. Otherwise, the water
drainage outlets could become
blocked, resulting in water leakage.
For detailed maintenance of the
water draining outlets, consult an
Authorized Mazda Dealer.

Knowing Your Mazda

Doors and Locks

3-43

í

Some models.

MX-5_8EN7-EA-14E_Edition1 Page97
Friday, March 28 2014 3:38 PM

Black plate (98,1)

l

Before lowering or raising the
convertible top, stop in a safe place off
the right-of-way and park on a level
surface.

l

Make sure nothing is on the convertible
top or near the back window when
raising or lowering the convertible top.
Even small objects may interfere and
cause damage.

l

When lowering the convertible top,
make sure objects inside the vehicle are
not blown away by the wind.

l

Secure all loose objects inside before
driving with the convertible top down.

l

To help prevent burglary or vandalism
and to ensure that the passenger
compartment stays dry, close the
convertible top securely and lock both
doors when leaving the vehicle.

l

Do not drive through an automatic car
wash; it may damage the convertible
top.

l

Do not raise or lower the convertible
top when the temperature is below 5 °C
(41 °F) ; this will damage the
convertible top material.

l

Do not lower the convertible top when
it's wet. If the convertible top dries
while folded, it will deteriorate and
shrink.

l

Lowering the convertible top while it's
wet can also cause water to drip into
the passenger compartment.

l

Do not raise or lower the convertible
top in a strong wind as it could damage
the convertible top or cause an
unexpected accident.

qLowering the Convertible Top

1. Make sure the parking brake is applied.

2. Fully open the left and right windows.

3. Turn off the engine.

4. Make sure there are no objects which

have been placed in the area where the
convertible top is to be retracted.

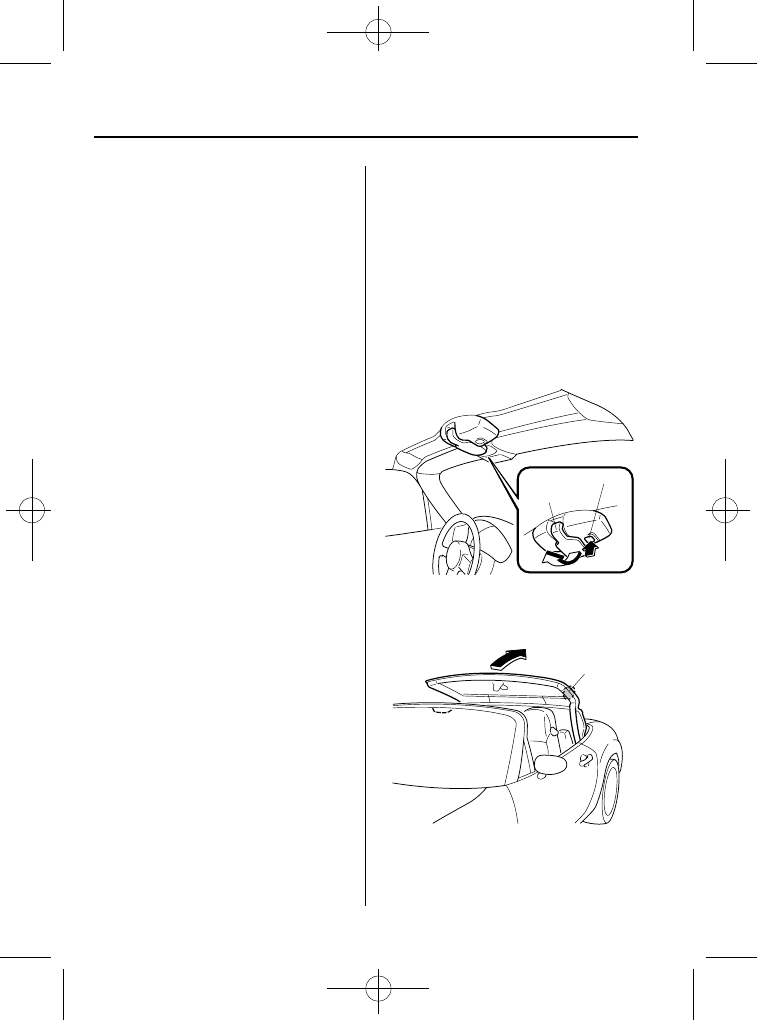

5. Pull the top latch outward by pressing

the lock release button to detach the
lock. Make sure the lock is detached.

Lock release button

Top latch

6. Standing outside of the vehicle, hold

the convertible top along the center
edge and pull it toward the vehicle rear.

Center edge

3-44

Knowing Your Mazda

Doors and Locks

MX-5_8EN7-EA-14E_Edition1 Page98
Friday, March 28 2014 3:38 PM

Black plate (99,1)

NOTE

To lower the convertible top from inside the
vehicle, use the convertible top's handles.

Convertible top's
handles

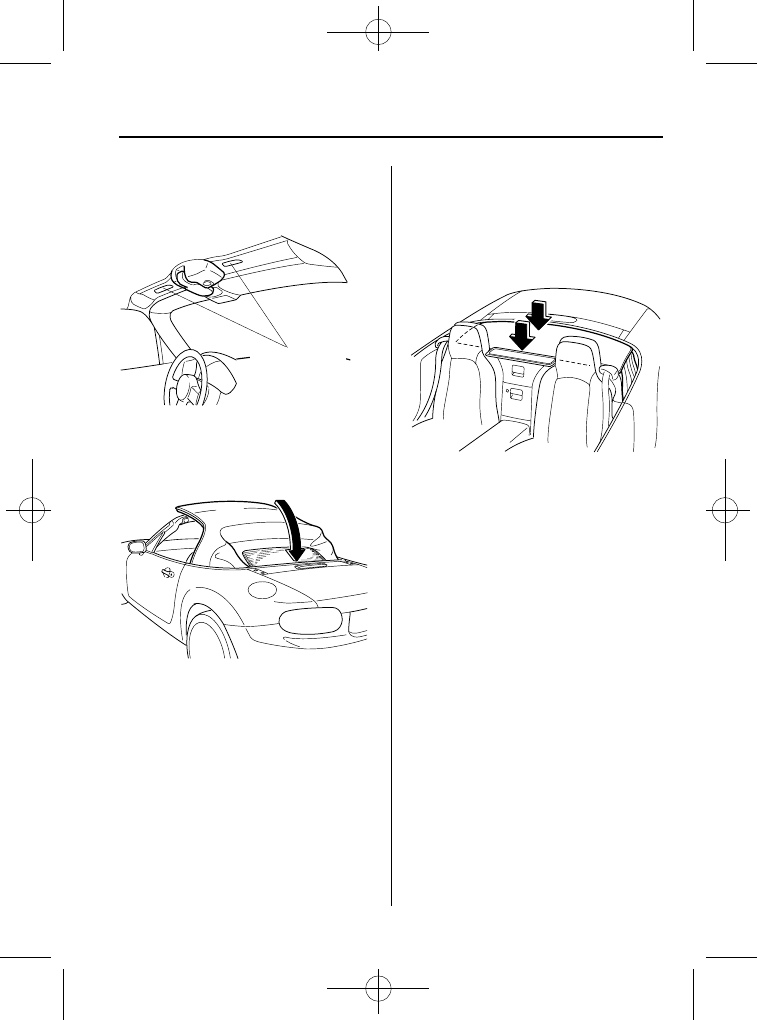

7. Continue to move the convertible top

rearward while pressing the rear glass
lightly with your hand.

8. After the convertible top has been

folded down, press the back end of the
folded down convertible top until a
click sound is heard, then the front end.
Lightly rock the retracted convertible
top to make sure it is securely locked.

9. Raise the windblocker if it is needed.

NOTE

The windblocker reduces the amount of wind
coming into the cabin from behind when
driving with the convertible top opened.
Refer to Windblocker on page 6-86.

qRaising the Convertible Top

1. Make sure the parking brake is applied.

2. Fully open the left and right windows.

3. Turn off the engine.

Knowing Your Mazda

Doors and Locks

3-45

MX-5_8EN7-EA-14E_Edition1 Page99
Friday, March 28 2014 3:38 PM

Black plate (100,1)

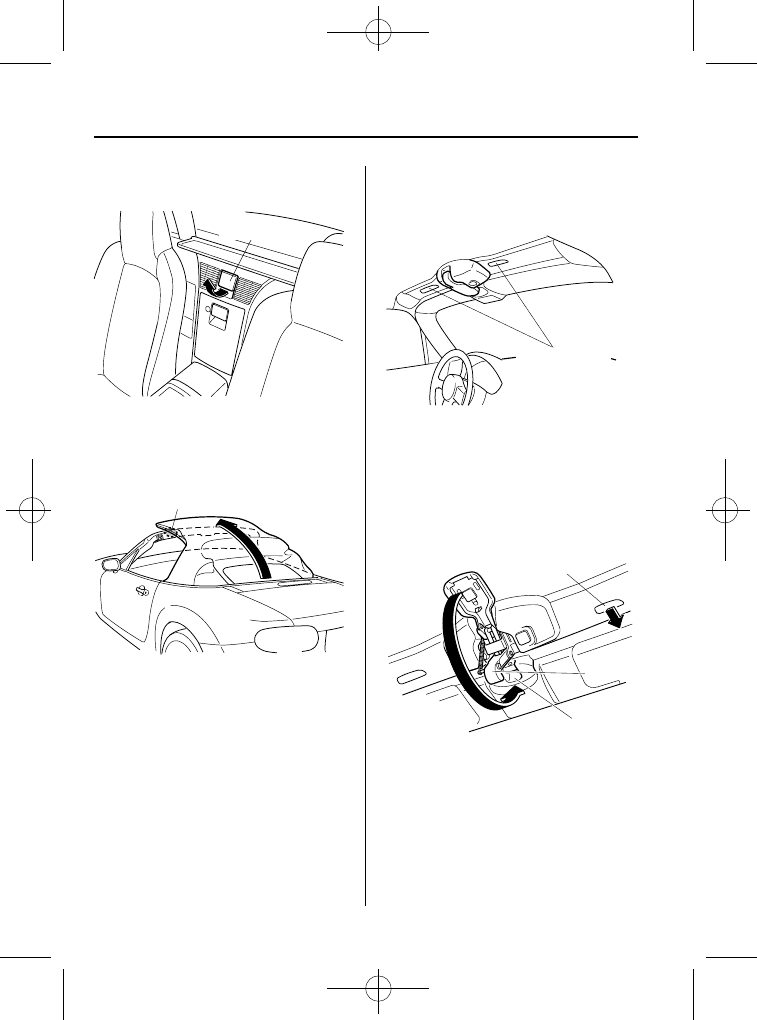

4. Pull the unlock lever outward to

disengage the lock.

Unlock lever

5. Standing outside of the vehicle, hold

the convertible top along the center
edge and pull it towards the vehicle
front.

Center edge

NOTE

To raise the convertible top from inside the
vehicle, use the convertible top's handles.

Convertible top's
handles

6. Sitting in a seat, grasp the convertible

top's handles, and press the convertible
top against the windshield.
Move the top latch slowly to make sure
the anchor engages with the striker,
then rotate the top latch to the lock
position until a click sound is heard.

Striker

Anchor

Convertible top's
handles

3-46

Knowing Your Mazda

Doors and Locks

MX-5_8EN7-EA-14E_Edition1 Page100
Friday, March 28 2014 3:38 PM

Black plate (101,1)

CAUTION

Driving with the convertible top not
fully locked could damage the
convertible top.

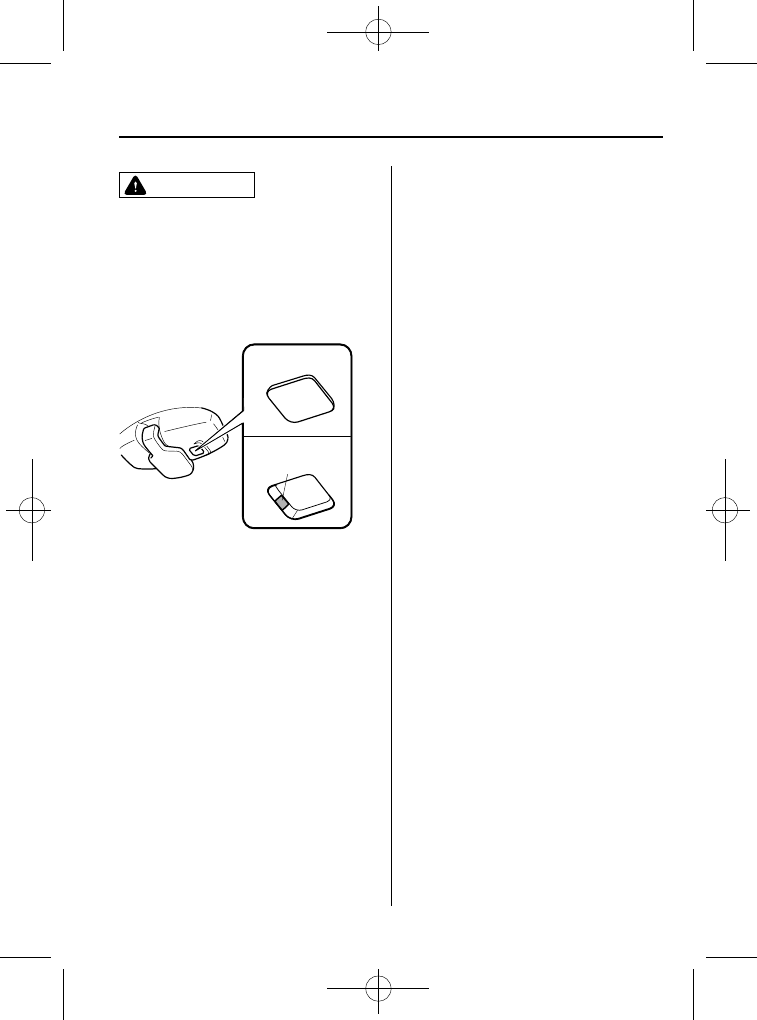

If the red indicator is visible on the
lock release button, the convertible
top is not locked. After locking the
convertible top, verify that the red
indicator is not visible.

Locked position

Unlocked position

Red indicator

NOTE

l

The convertible top may be constricted if it
is left retracted for a long period.
Therefore, if the top has become
constricted, it may be difficult to hook the
top latch striker to the anchor.

l

Make sure the convertible top is securely
locked by pushing up on it. If it still sounds
loose (rattles) after being locked by the top
latch, have it inspected at an Authorized
Mazda Dealer.

qTaking Care of the Top

Refer to Convertible Top Maintenance
(page 8-57) for information on taking care
of the convertible top.

Knowing Your Mazda

Doors and Locks

3-47

MX-5_8EN7-EA-14E_Edition1 Page101
Friday, March 28 2014 3:38 PM

Black plate (102,1)

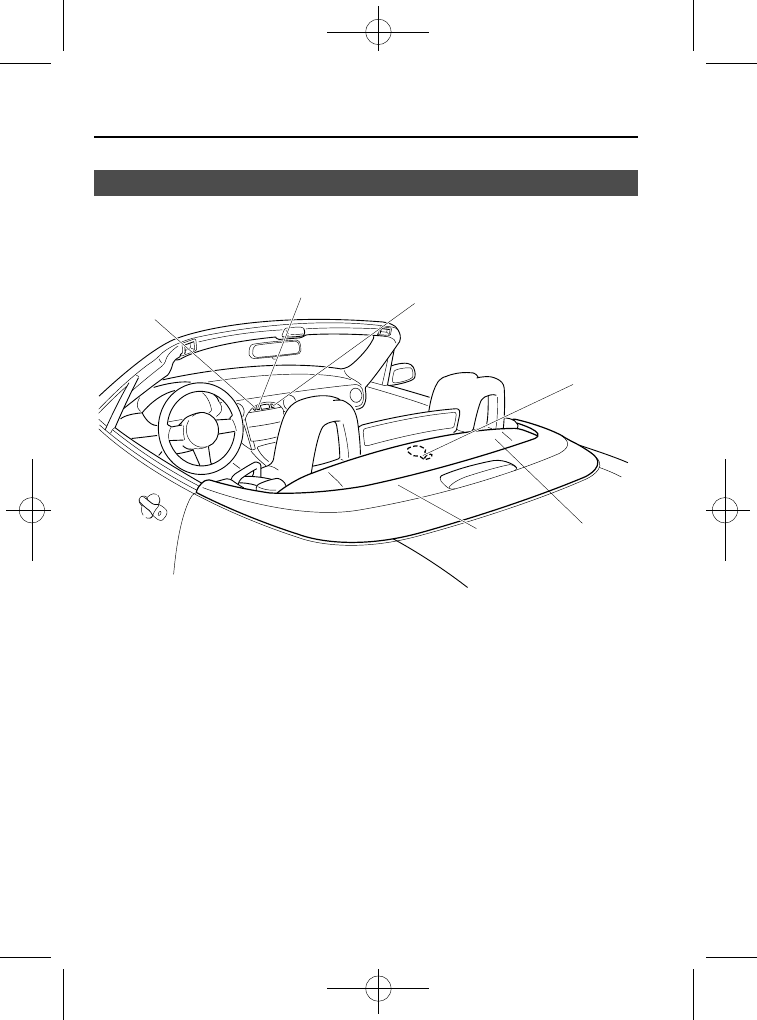

Convertible Top (Power Retractable Hardtop)

í

The power retractable hardtop opens/closes electrically by operating switches in the
vehicle. When opening/closing the hardtop, the hardtop, deck and window glass operate
together. The hardtop is stored in the storage area under the deck.

Top latch assembly

Close switch

Open switch

Deck

Indicator light

Hardtop

3-48

Knowing Your Mazda

í

Some models.

Doors and Locks

MX-5_8EN7-EA-14E_Edition1 Page102
Friday, March 28 2014 3:38 PM

Black plate (103,1)

qPower Retractable Hardtop Precautions

WARNING

Always confirm that there are no people around the vehicle before operating the
hardtop:

If the hardtop were to operate unexpectedly, it could result in an accident and
serious injury from someone getting caught in the mechanism.

Always drive safely and observe the speed limit:

Rollover accidents on a hardtop vehicle are dangerous. The hardtop is not as strong
as a regular steel roof. Rollover accidents could dislodge or crush the hardtop and
cause serious injuries or even death, just as with no top.

Sit in the seat with the seat belt correctly fastened when the vehicle is moving:

Standing in the vehicle, or sitting on the deck or center console when the vehicle is
moving is a dangerous way to ride. During a sudden maneuver or collision you could
be seriously injured or even killed.

Always keep your hands and fingers away from the fastening mechanisms when
moving the hardtop:

It is dangerous to place your hands or fingers near the fastening mechanisms. Your
hands or fingers could be caught and injured by the mechanism.

CAUTION

Ø Do not drive with the hardtop partially opened; this could damage the hardtop or

cause an unexpected accident.

Ø Children should not be allowed to play with the open/close switch.

Ø Do not place objects or cargo around the deck, rear glass, or the hardtop storage

area.
Even small objects may interfere and cause damage.

Ø Remove leaves that accumulate on and around the hardtop. If the leaves are not

removed, they may block the water drainage outlets.

Ø Before opening the hardtop, make sure the rear window defogger switch

(Defroster) is turned off. Otherwise the heat generated from the defogger could
damage the hardtop and the internal material.

Ø When opening/closing the hardtop, verify that there is no obstruction above the

hardtop (about 1.5 m from the ground) so as not to damage the hardtop or the
obstruction.

Ø When opening/closing the hardtop, do not apply any load to the hardtop or the

deck. The opening/closing mechanism of the hardtop may be damaged.

l

Open/close the hardtop with the vehicle parked on level ground in a safe place where the
vehicle does not obstruct traffic. If the hardtop is opened/closed on a slope or bump, the
opening/closing mechanism of the hardtop may be damaged.

Knowing Your Mazda

Doors and Locks

3-49

MX-5_8EN7-EA-14E_Edition1 Page103
Friday, March 28 2014 3:38 PM
