ON-BOARD DIAGNOSTIC [SJ6A-EL]

05–02–7

05–02

Emergency Mode

Emergency mode shifts as follows when in D range or R position.

End Of Sie

PARAMETER IDENTIFICATION (PID) DATA MONITORING FUNCTION [SJ6A-EL]

EHU050200000107

The PID mode allows access to certain data values, analog and digital input and output, calculations and
system state information.

Monitor Item Table

U0073

CAN BUS OFF

Bus off error is detected.

Inhibits self learning control

Inhibits driver adaptive shift control

Inhibits TCC control

Inhibits 5GR, 6GR

Inhibits slip control

U0100

TCM cannot receive any
signals from PCM

Communication error is detected
between TCM and PCM.

Inhibits self learning control

Inhibits driver adaptive shift control

Inhibits TCC control

Inhibits 5GR, 6GR

Inhibits slip control

U0121

TCM cannot receive any
signals from ABS HU/CM
or DSC HU/CM

Communication error is detected
between TCM and ABS HU/CM or
DSC HU/CM.

Inhibits self learning control

Inhibits TCC control

Inhibits slip control

DTC

No.

On-board diagnostic

function

Detection condition

Fail-safe

Condition

Selector lever position

D range

position

Normal shifting

1GR

2GR

3GR

4GR

5GR

6GR

Reverse

When there is any malfunction in shift
solenoids A, B, C, D, E, F, G, line
pressure, or TCC control solenoid

4GR

Reverse

Display on the tester

Definition

Unit/Condition

TCM terminal

BOO TCM

Brake switch

On/Off

N/A

DTCCNT

DTC count (includes those needing no action)

N/A

N/A

DWN SW

Down switch

On/Off

2F

ECT TCM

Engine coolant temperature

°

C

N/A

FDPDTC

Freeze frame data

N/A

N/A

GEAR_RA

Gear ratio

N/A

N/A

GEAR_SEL

Calculated gear range in TCM

1/2/3/4/5/6

N/A

LPS

Line pressure control solenoid

A

1E, 1R

MNL SW

M range switch

On/Off

2G

OSS

Output shaft speed

RPM

2C, 2D

PNP_TCM

Park/Neutral

Drive/Neutral

2K, 2M, 2N, 2O

RPM TCM

Engine speed

RPM

N/A

SS SW-

Steering shift switch (shift down)

On/Off

2AB, 2AF

SS SW+

Steering shift switch (shift up)

On/Off

2AB, 2AF

SSA

Shift solenoid A

On/Off

1AF

SSB

Shift solenoid B

On/Off

1AB

SSC

Shift solenoid C

On/Off

1AA

SSD

Shift solenoid D

On/Off

1S

SSE

Shift solenoid E

On/Off

1V

SSF

Shift solenoid F

A

1O, 1Z

SSG

Shift solenoid G

A

1L, 1Y

TCCC

TCC control solenoid

A

1D, 1Q

TFT

ATF temperature

°

C

1J,  1M

TFTV

ATF temperature signal voltage

V

1J, 1M

THOP

Throttle position

%

N/A

TR

TR switch

R/N/D/P

2K, 2M, 2N, 2O

ON-BOARD DIAGNOSTIC [SJ6A-EL]

05–02–8

End Of Sie

SIMULATION FUNCTION [SJ6A-EL]

EHU050200000108

By using the WDS or equivalent, simulation items for input/output parts preset in the TCM can be optionally
selected and operated regardless of TCM control conditions.

Simulation Item Table

X: Available

End Of Sie

DLC-2 OUTLINE [SJ6A-EL]

EHU050200000109

A connector (DLC-2) conforming to International Organization for Standardization (ISO) standards has been
added.

Shape and terminal arrangement as stipulated by the ISO 15031-3 (SAE J1962) international standard has
been adopted for this connector. The connector has a 16-pin construction that includes the B+, CAN_H,
CAN_L, GND1, GND2 and KLN terminals.

End Of Sie

TRD

TR switch [D range]

On/Off

2K

TRR

TR switch [R position]

On/Off

2M

TSS

Input/turbine speed sensor

RPM

2A, 2B

UP SW

Up switch

On/Off

2J

VPWR

Battery voltage

V

1AD

VSS

Vehicle speed

KPH

2C, 2D

Display on the tester

Definition

Unit/Condition

TCM terminal

Simulation

item

Applicable component

Unit/Condition

Operation

TCM terminal

IG ON

Idle

LPS

Line pressure control solenoid

A

N/A

X

1E, 1R

SSA

Shift solenoid A

On/Off

N/A

X

1AF

SSB

Shift solenoid B

On/Off

N/A

X

1AB

SSC

Shift solenoid C

On/Off

N/A

X

1AA

SSD

Shift solenoid D

On/Off

N/A

X

1S

SSE

Shift solenoid E

On/Off

N/A

X

1V

SSF

Shift solenoid F

A

N/A

X

1O, 1Z

SSG

Shift solenoid G

A

N/A

X

1L, 1Y

TCCC

TCC control solenoid

A

N/A

X

1D, 1Q

Terminal

Function

B+

Battery power supply terminal

CAN_L

Serial communication Lo terminal

CAN_H

Serial communication Hi terminal

GND1

Body ground terminal

GND2

Serial communication ground terminal

KLN

Serial communication terminal (malfunction diagnosis use)

B+

CAN_L

GND1

CAN_H GND2

DLC-2

KLN

D6U502BS7004

AUTOMATIC TRANSMISSION [SJ6A-EL]

05–13–1

05–13

05–13

AUTOMATIC TRANSMISSION [SJ6A-EL]

AUTOMATIC TRANSMISSION

OUTLINE [SJ6A-EL] . . . . . . . . . . . . . . .  05–13–2

AUTOMATIC TRANSMISSION

CROSS-SECTIONAL VIEW
[SJ6A-EL]  . . . . . . . . . . . . . . . . . . . . . . .  05–13–2

AUTOMATIC TRANSMISSION

CONTROL SYSTEM WIRING DIAGRAM
[SJ6A-EL]  . . . . . . . . . . . . . . . . . . . . . . .  05–13–3

EC-AT OPERATION CHART

[SJ6A-EL]  . . . . . . . . . . . . . . . . . . . . . . .  05–13–4

POWERFLOW STRUCTURE

[SJ6A-EL]  . . . . . . . . . . . . . . . . . . . . . . .  05–13–5

Description of Components . . . . . . . . .  05–13–5

POWERFLOW OPERATION

[SJ6A-EL]  . . . . . . . . . . . . . . . . . . . . . . .  05–13–6

1GR . . . . . . . . . . . . . . . . . . . . . . . . . . .  05–13–7
2GR . . . . . . . . . . . . . . . . . . . . . . . . . . .  05–13–8
3GR . . . . . . . . . . . . . . . . . . . . . . . . . . .  05–13–10
4GR . . . . . . . . . . . . . . . . . . . . . . . . . . .  05–13–12
5GR . . . . . . . . . . . . . . . . . . . . . . . . . . .  05–13–13
6GR . . . . . . . . . . . . . . . . . . . . . . . . . . .  05–13–15
R position . . . . . . . . . . . . . . . . . . . . . . .  05–13–17

CONTROL VALVE BODY

COMPONENT OUTLINE
[SJ6A-EL]  . . . . . . . . . . . . . . . . . . . . . . .  05–13–19

ELECTRONIC CONTROL SYSTEM

CONSTRUCTION [SJ6A-EL]  . . . . . . . .  05–13–20

ELECTRONIC CONTROL SYSTEM

BLOCK DIAGRAM [SJ6A-EL]  . . . . . . .  05–13–21

ELECTRONIC CONTROL ITEMS AND

CONTENTS [SJ6A-EL] . . . . . . . . . . . . .  05–13–21

COMPONENT DESCRIPTIONS

(ELECTRONIC CONTROL)
[SJ6A-EL]  . . . . . . . . . . . . . . . . . . . . . . .  05–13–22

INPUT/OUTPUT SIGNAL AND RELATED

CONTROLS [SJ6A-EL]. . . . . . . . . . . . .  05–13–23

TRANSMISSION RANGE (TR) SWITCH

FUNCTION [SJ6A-EL]  . . . . . . . . . . . . .  05–13–24

TURBINE SENSOR, VEHICLE SPEED

SENSOR (VSS)
CONSTRUCTION/OPERATION
[SJ6A-EL]  . . . . . . . . . . . . . . . . . . . . . . .  05–13–25

TRANSMISSION FLUID TEMPERATURE

(TFT) SENSOR OUTLINE
[SJ6A-EL]  . . . . . . . . . . . . . . . . . . . . . . .  05–13–26

SHIFT SOLENOID A, B, C AND D

OUTLINE [SJ6A-EL] . . . . . . . . . . . . . . .  05–13–26

SHIFT SOLENOID E OUTLINE

[SJ6A-EL]  . . . . . . . . . . . . . . . . . . . . . . .  05–13–27

LINE PRESSURE CONTROL

SOLENOID OUTLINE [SJ6A-EL] . . . . .  05–13–27

TORQUE CONVERTER CLUTCH (TCC)

CONTROL SOLENOID OUTLINE
[SJ6A-EL] . . . . . . . . . . . . . . . . . . . . . . . . 05–13–28

SHIFT SOLENOID F, G OUTLINE

[SJ6A-EL] . . . . . . . . . . . . . . . . . . . . . . . . 05–13–29

COUPLER COMPONENT OUTLINE

[SJ6A-EL] . . . . . . . . . . . . . . . . . . . . . . . . 05–13–30

SHIFT CONTROL OUTLINE

[SJ6A-EL] . . . . . . . . . . . . . . . . . . . . . . . . 05–13–30

Active Adaptive Shift (AAS)

Mode . . . . . . . . . . . . . . . . . . . . . . . . . . 05–13–30

Down Slope Mode . . . . . . . . . . . . . . . . . 05–13–31
Up Slope Mode . . . . . . . . . . . . . . . . . . . 05–13–31

MANUAL MODE SHIFT CONTROL

STRUCTURE [SJ6A-EL]  . . . . . . . . . . . . 05–13–32

Features  . . . . . . . . . . . . . . . . . . . . . . . . 05–13–32
Structure . . . . . . . . . . . . . . . . . . . . . . . . 05–13–32

MANUAL MODE SHIFT CONTROL

OPERATION [SJ6A-EL] . . . . . . . . . . . . . 05–13–33

Manual Mode Shift  . . . . . . . . . . . . . . . . 05–13–33
Shift Diagram  . . . . . . . . . . . . . . . . . . . . 05–13–34

AT WARNING LIGHT FUNCTION

SJ6A-EL]  . . . . . . . . . . . . . . . . . . . . . . . . 05–13–34

AT WARNING LIGHT

CONSTRUCTION/OPERATION
[SJ6A-EL] . . . . . . . . . . . . . . . . . . . . . . . . 05–13–35

SELECTOR INDICATOR LIGHT

FUNCTION [SJ6A-EL] . . . . . . . . . . . . . . 05–13–35

SELECTOR INDICATOR LIGHT

CONSTRUCTION/OPERATION
[SJ6A-EL] . . . . . . . . . . . . . . . . . . . . . . . . 05–13–36

Construction  . . . . . . . . . . . . . . . . . . . . . 05–13–36
Operation  . . . . . . . . . . . . . . . . . . . . . . . 05–13–36

TORQUE CONVERTER CLUTCH (TCC)

CONTROL OUTLINE [SJ6A-EL] . . . . . . 05–13–37

TCC Cancel Conditions. . . . . . . . . . . . . 05–13–37
Deceleration Slip Control  . . . . . . . . . . . 05–13–37

5-6 SHIFT INHIBIT CONTROL OUTLINE

[SJ6A-EL] . . . . . . . . . . . . . . . . . . . . . . . . 05–13–37

TORQUE REDUCTION CONTROL AND

LINE PRESSURE CONTROL OUTLINE
[SJ6A-EL] . . . . . . . . . . . . . . . . . . . . . . . . 05–13–37

SELF-DIAGNOSIS FUNCTION OUTLINE

[SJ6A-EL] . . . . . . . . . . . . . . . . . . . . . . . . 05–13–38

Stored DTC Erasing Method . . . . . . . . . 05–13–38

FAIL-SAFE OUTLINE [SJ6A-EL]. . . . . . . 05–13–38
SHIFT LEARNING FUNCTION

[SJ6A-EL] . . . . . . . . . . . . . . . . . . . . . . . . 05–13–38

COOLING SYSTEM OUTLINE

[SJ6A-EL] . . . . . . . . . . . . . . . . . . . . . . . . 05–13–38

POWER PLANT FRAME (PPF)

FUNCTION [SJ6A-EL] . . . . . . . . . . . . . . 05–13–38

End of Toc

AUTOMATIC TRANSMISSION [SJ6A-EL]

05–13–2

AUTOMATIC TRANSMISSION OUTLINE [SJ6A-EL]

EHU051300000101

Newly developed SJ6A-EL type 6-speed AT has been adopted.

With the adoption of the line pressure solenoid, TCC control solenoid, solenoid for C3 clutch (shift solenoid F),
solenoid for B2 brake (shift solenoid G), and the linear type solenoid, dynamic shift quality has been realized.

End Of Sie

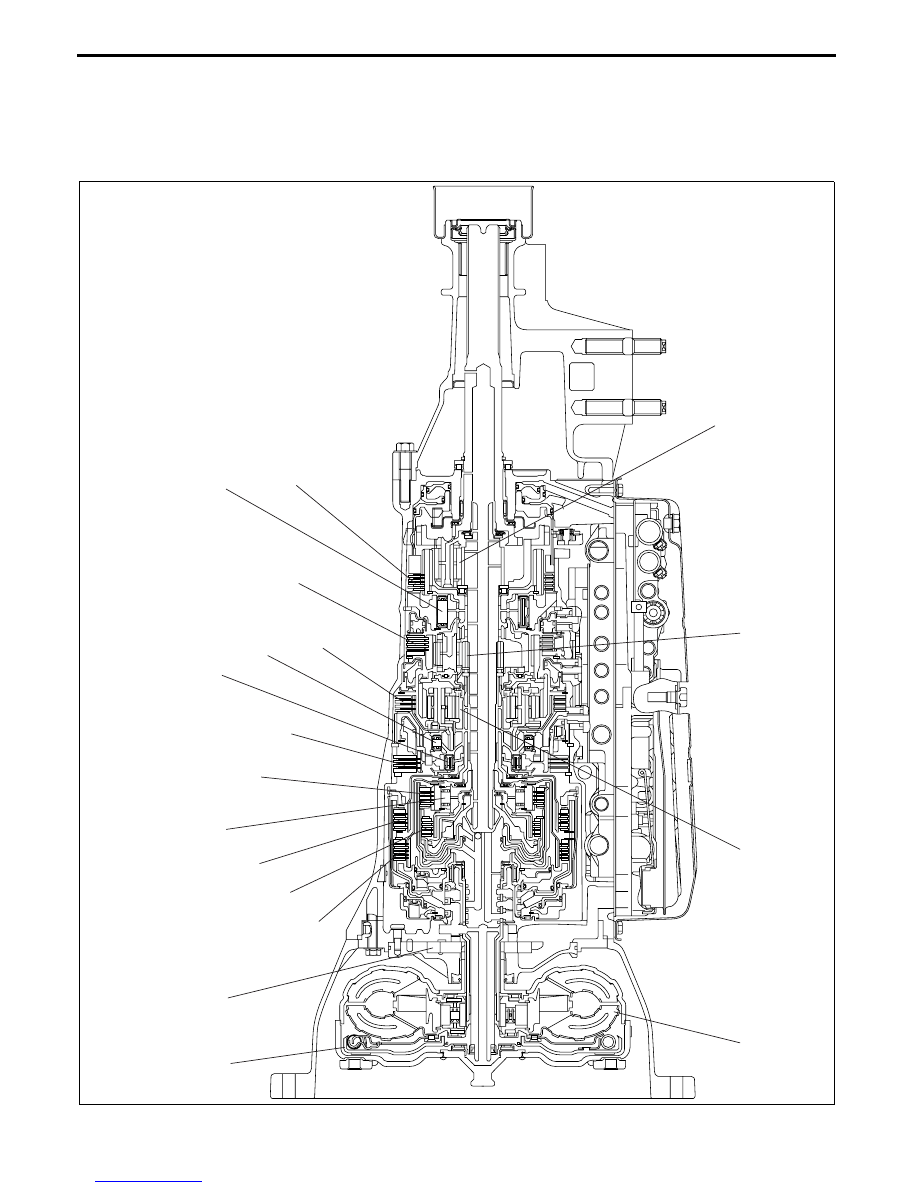

AUTOMATIC TRANSMISSION CROSS-SECTIONAL VIEW [SJ6A-EL]

EHU051300000102

End Of Sie

TCC

OIL PUMP

C2 CLUTCH

F1

ONE-W

A

Y CLUTCH

T

ORQ

UE CONVER

TER

FR

ONT PLANET

AR

Y GEAR

MIDDLE PLANET

AR

Y GEAR

REAR PLANET

AR

Y GEAR

F3

ONE-W

A

Y CLUTCH

F2

ONE-W

A

Y CLUTCH

F4

ONE-W

A

Y CLUTCH

C4 CLUTCH

C3 CLUTCH

C1 CLUTCH

B3 BRAKE

B1 BRAKE

B2 BRAKE

B4 BRAKE

EHU513BS8001
