Mazda RX7. Manual - part 8

ELECTRICAL COMPONENT LOCATOR

Article Text (p. 16)

1983 Mazda RX7

For www.iluvmyrx7.com

Sunday, August 26, 2001 03:30PM

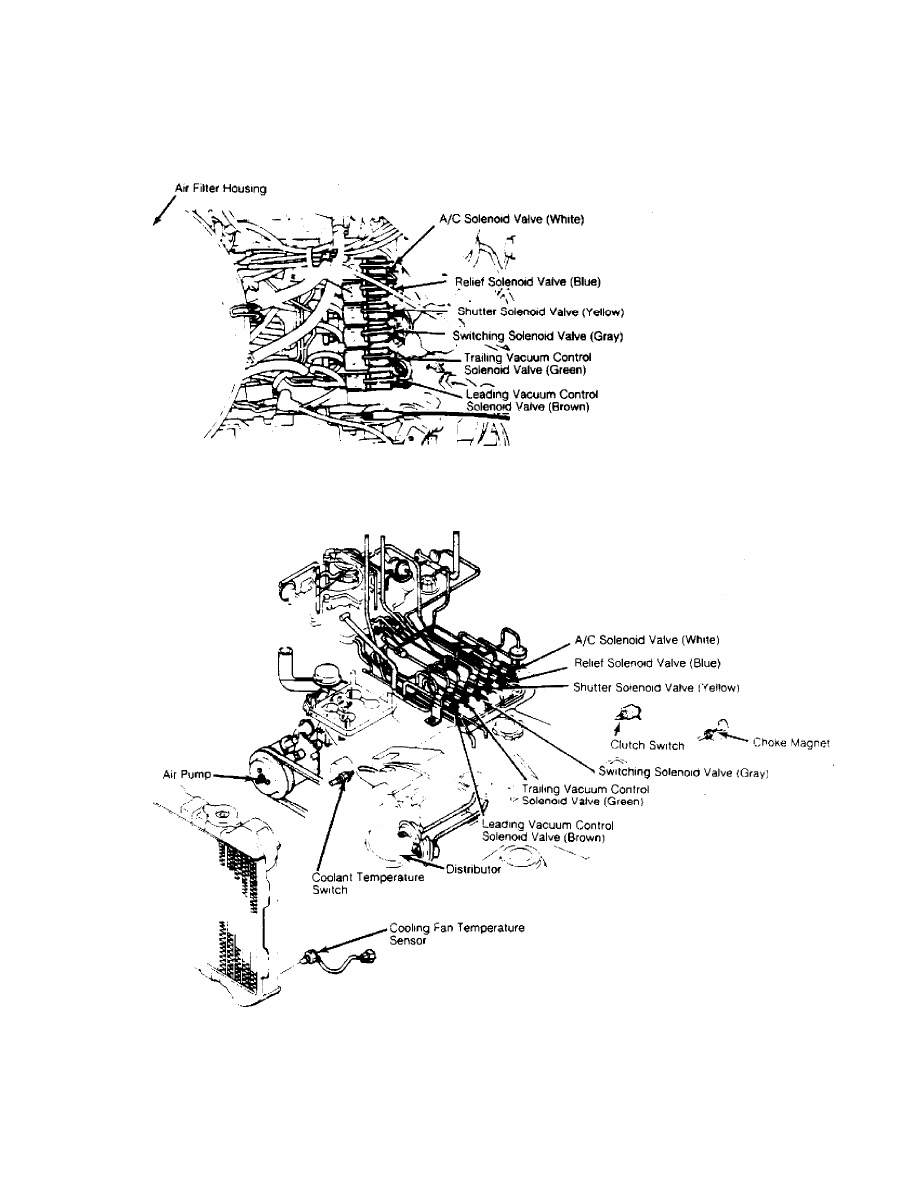

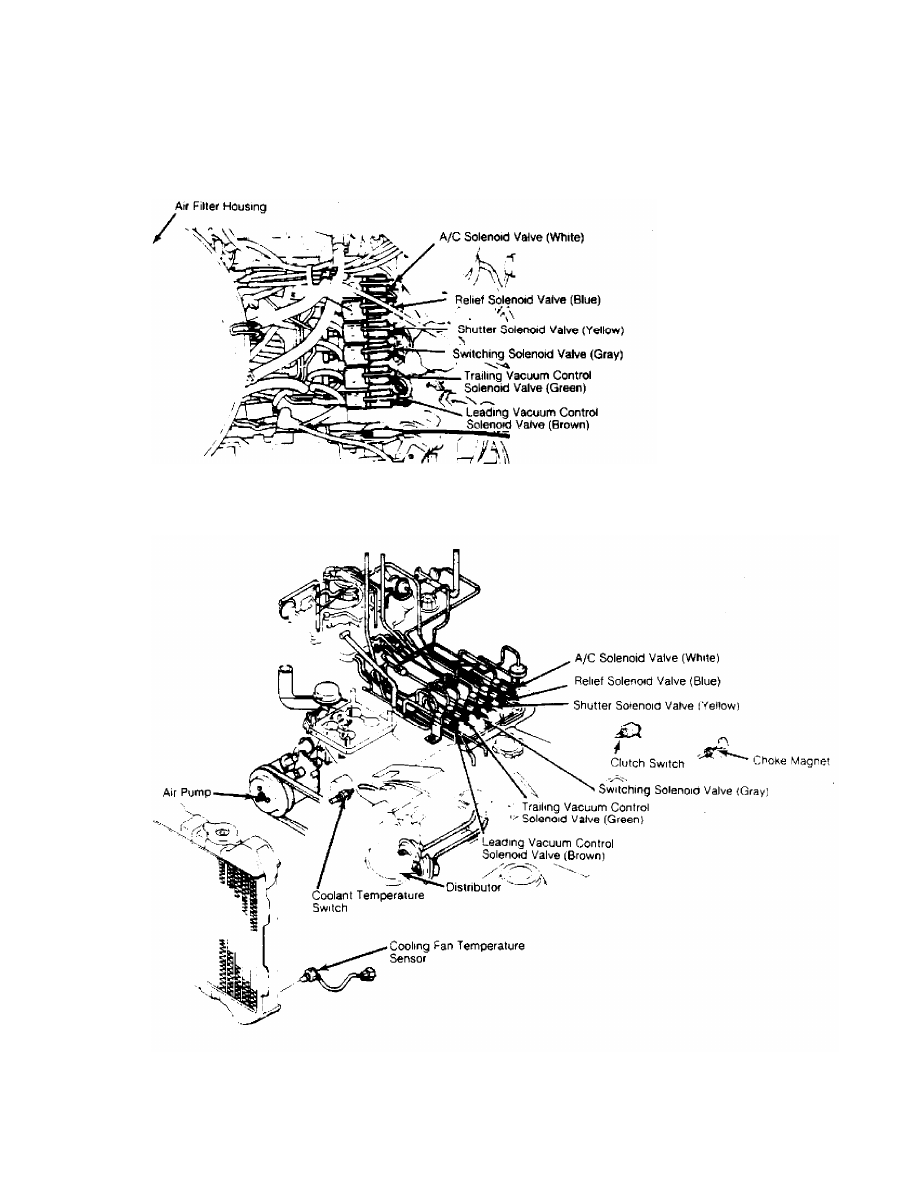

Relief Solenoid Valve (Blue),
(Graphic 2) In solenoid block on left side
of engine.

Shutter Solenoid Valve (Yellow),
(Graphic 1) In solenoid block on left side
of engine.

ELECTRICAL COMPONENT LOCATOR

Article Text (p. 17)

1983 Mazda RX7

For www.iluvmyrx7.com

Sunday, August 26, 2001 03:30PM

Shutter Solenoid Valve (Yellow),
(Graphic 2) In solenoid block on left side
of engine.

Switching Solenoid Valve (Gray),
(Graphic 1) In solenoid block on left side
of engine.

ELECTRICAL COMPONENT LOCATOR

Article Text (p. 18)

1983 Mazda RX7

For www.iluvmyrx7.com

Sunday, August 26, 2001 03:30PM

Switching Solenoid Valve (Gray),
(Graphic 2) In solenoid block on left side
of engine.

Trailing Vacuum Control Solenoid,
(Graphic 1) In solenoid block on left side
of engine.

ELECTRICAL COMPONENT LOCATOR

Article Text (p. 19)

1983 Mazda RX7

For www.iluvmyrx7.com

Sunday, August 26, 2001 03:30PM

Trailing Vacuum Control Solenoid,
(Graphic 2) In solenoid block on left side
of engine.

SWITCHES

ÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄ

Component Component Location

ÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄ

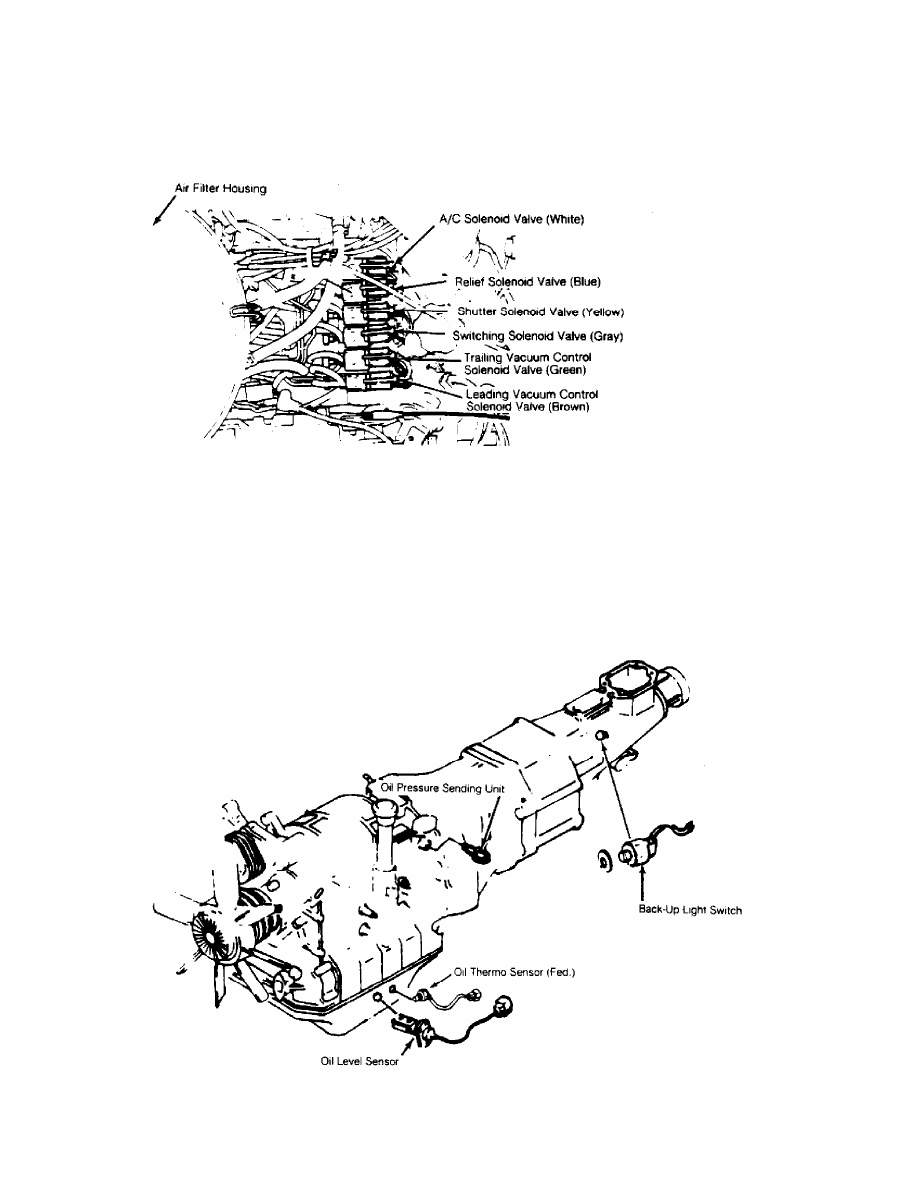

A/C Low Pressure Switch Below right side of dash.

Back-Up Light Switch (M/T) On left side of transmission
case.
