Mazda RX7. Manual - part 6

ELECTRICAL COMPONENT LOCATOR

Article Text (p. 8)

1983 Mazda RX7

For www.iluvmyrx7.com

Sunday, August 26, 2001 03:29PM

ÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄ

Component Component Location

ÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄ

A/C-Heater Blower Motor Under dash in heater box.

Front Washer Motor On reservoir in center right
side of engine compartment.

Front Wiper Motor Under left side of cowl.

Fuel Pump Near fuel tank on frame
member.

Headlight Washer Motor In right front corner of
engine compartment.

Hot Start Assist Motor In left rear corner of engine
compartment.

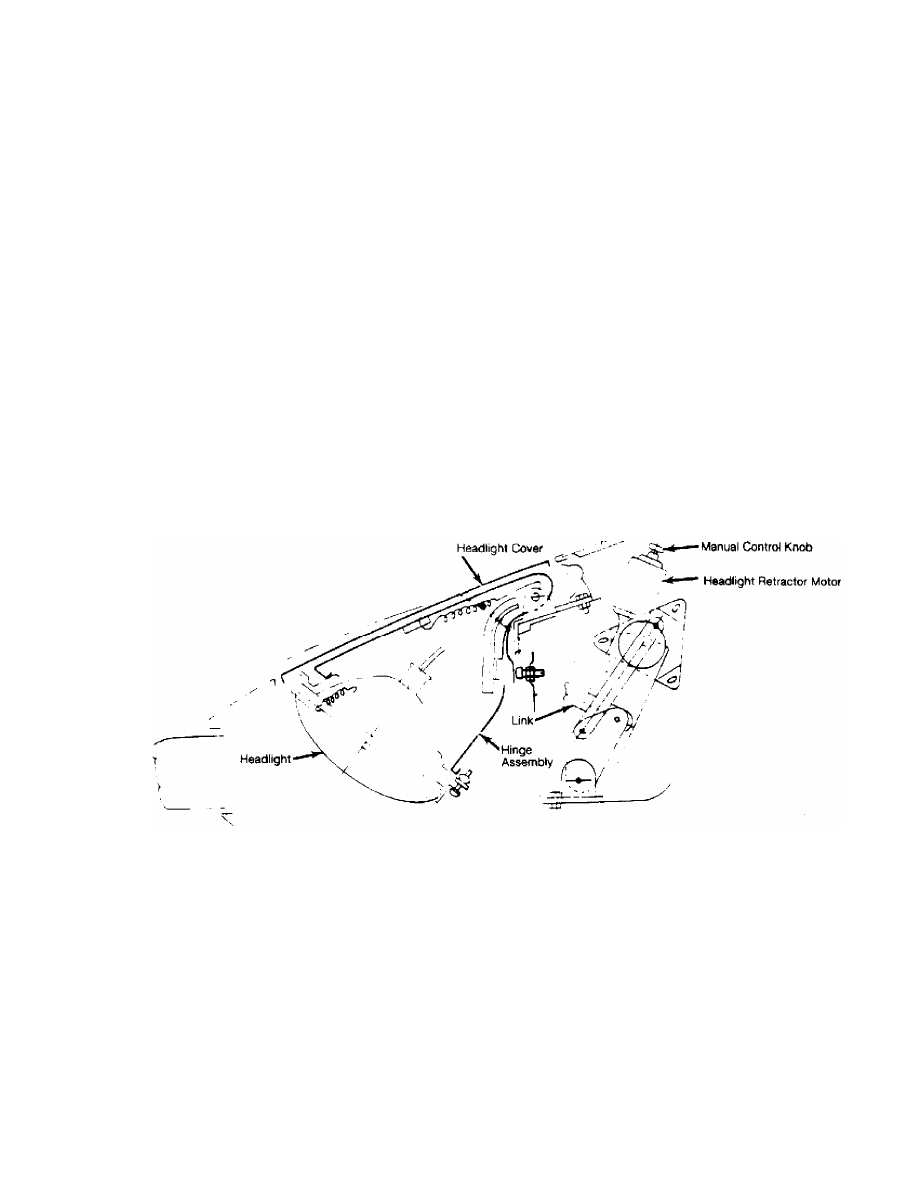

Headlight Retractor Motors Behind each headlight
assembly.

Power Antenna Motor In right rear corner of
luggage compartment.

Power Window Motors One in each door.

Rear Washer Motor In left rear quarter panel.

Rear Wiper Motor On bottom right side of rear
hatch.

SENDING UNITS/SENSORS

ÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄ

ELECTRICAL COMPONENT LOCATOR

Article Text (p. 9)

1983 Mazda RX7

For www.iluvmyrx7.com

Sunday, August 26, 2001 03:29PM

Component Component Location

ÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄ

Brake Fluid Level Sensor In brake master cylinder.

Coolant Level Sensor On top of radiator.

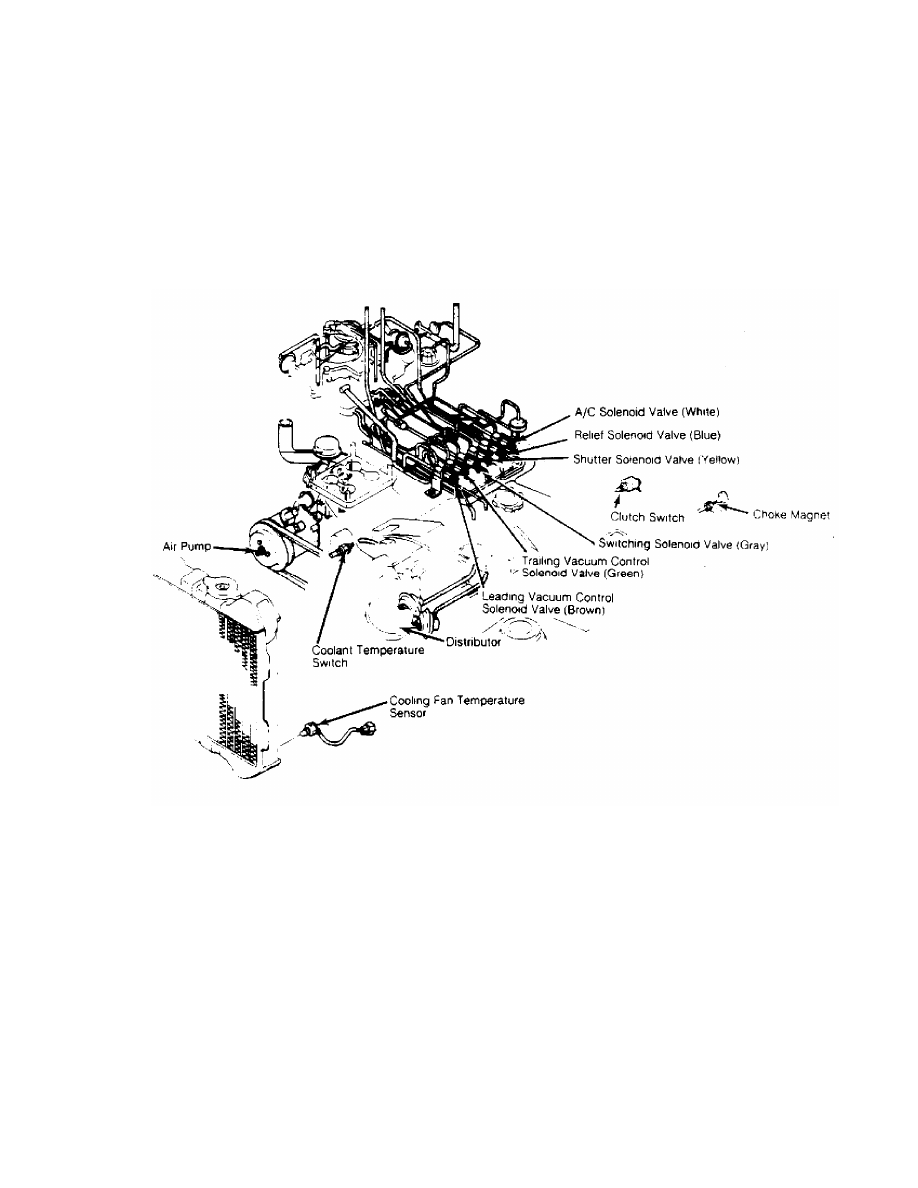

Cooling Fan Temperature Sensor In lower left side of
radiator.

Cruise Control Sensor On back of speedometer

Fuel Gauge Sending Unit On left side of fuel tank.

ELECTRICAL COMPONENT LOCATOR

Article Text (p. 10)

1983 Mazda RX7

For www.iluvmyrx7.com

Sunday, August 26, 2001 03:30PM

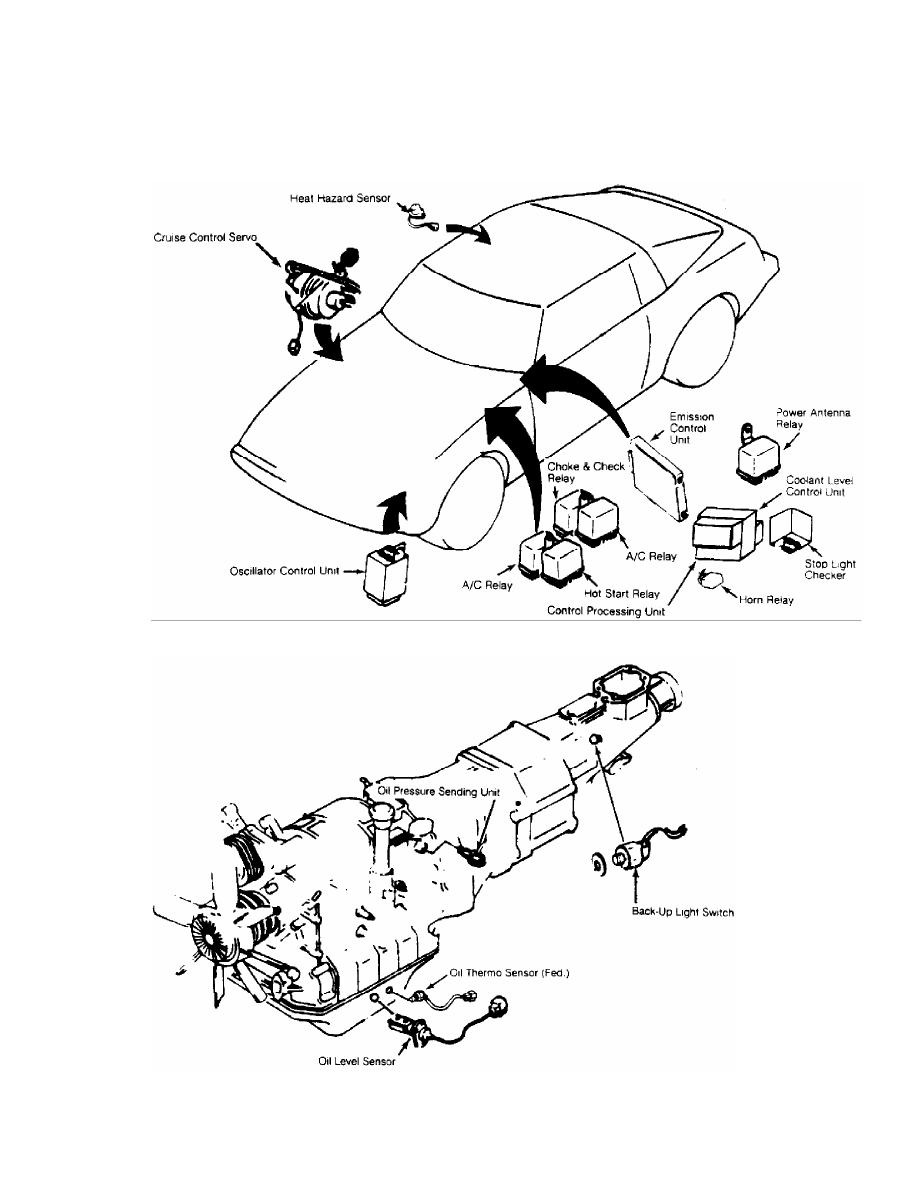

Heat Hazard Sensor Under right side floor mat.

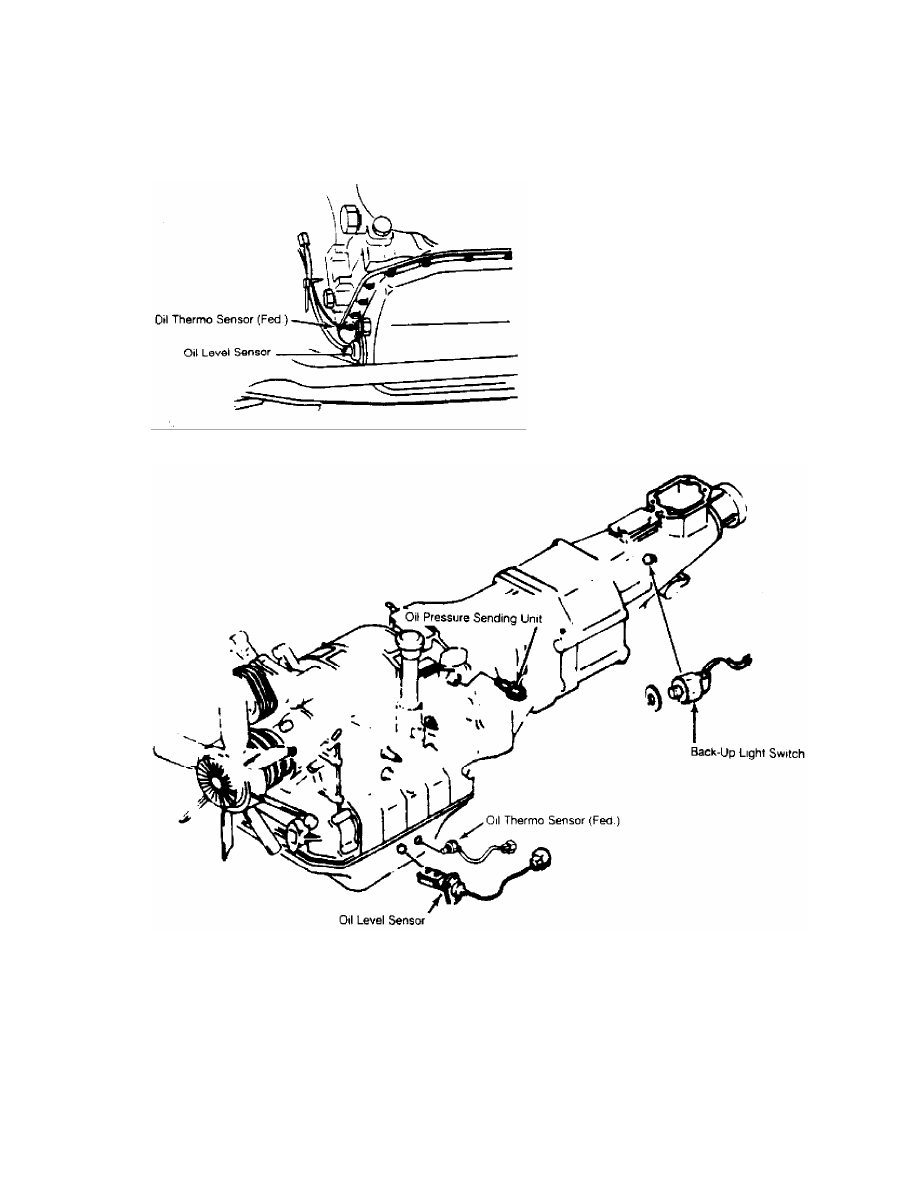

Oil Level Sensor, (Graphic 1) In left side of oil pan.

ELECTRICAL COMPONENT LOCATOR

Article Text (p. 11)

1983 Mazda RX7

For www.iluvmyrx7.com

Sunday, August 26, 2001 03:30PM

Oil Level Sensor, (Graphic 2) In left side of oil pan.

Oil Pressure Sending Unit On rear left side of block
below oil filter.
