SYMPTOM TROUBLESHOOTING [CAR-NAVIGATION SYSTEM]

09-03H–13

09-03H

*

: It is used for symptom troubleshooting. (Troubleshooting index No. 5 and No. 8)

Finishing Procedure For Diagnostic Function

1. Turn the ignition switch to the LOCK position.
2. Turn the ignition switch to the ACC or ON position.
3. Return to the normal screen.

End Of Sie

8

Microphone input level
judging

Indicate the test result.

• Blue indicator: The sound is inputted from the microphone properly.

• Gray indicator: The sound is inputted from the microphone improperly.

9

Microphone level

Indicate the input level of microphone by bar graph.

No.

Display item

Description

1871-1U-06B(09-03H).fm  13 ページ  ２００６年３月１５日　水曜日　午前１１時４７分

BODY PANELS

09-10–1

09-10

09-10

BODY PANELS

FUEL-FILLER LID

 REMOVAL/INSTALLATION  . . . . . . . . .  09-10–1

FUEL-FILLER LID

 ADJUSTMENT . . . . . . . . . . . . . . . . . . .  09-10–1

FRONT BUMPER

REMOVAL/INSTALLATION. . . . . . . . . .  09-10–2

Front Bumper Removal Note . . . . . . . .  09-10–2
Front Bumper Installation Note  . . . . . .  09-10–2

FRONT BUMPER

 DISASSEMBLY/ASSEMBLY  . . . . . . . .  09-10–3

FRONT BUMPER REINFORCEMENT

 REMOVAL/INSTALLATION  . . . . . . . . .  09-10–4

REAR BUMPER

 REMOVAL/INSTALLATION  . . . . . . . . .  09-10–4

Rear Bumper Removal Note  . . . . . . . .  09-10–5
Rear Bumper Installation Note . . . . . . .  09-10–5

REAR BUMPER

DISASSEMBLY/ASSEMBLY  . . . . . . . . . 09-10–6

Reflector Removal Note  . . . . . . . . . . . . 09-10–6

REAR BUMPER REINFORCEMENT

 REMOVAL/INSTALLATION . . . . . . . . . . 09-10–6

FRONT FENDER PANEL

REMOVAL/INSTALLATION  . . . . . . . . . . 09-10–7

LOCATION INDEX  . . . . . . . . . . . . . . . . . . 09-10–8
HOOD REMOVAL/INSTALLATION  . . . . . 09-10–9
HOOD ADJUSTMENT  . . . . . . . . . . . . . . . 09-10–10

Gap Adjustment  . . . . . . . . . . . . . . . . . . 09-10–10
Height Adjustment. . . . . . . . . . . . . . . . . 09-10–11

SHROUD PANEL

 REMOVAL/INSTALLATION . . . . . . . . . . 09-10–12

Upper Mount Rubber Bracket . . . . . . . . 09-10–12

COWL PANEL

REMOVAL/INSTALLATION  . . . . . . . . . . 09-10–13

End of Toc

WM: FUEL-FILLER LID

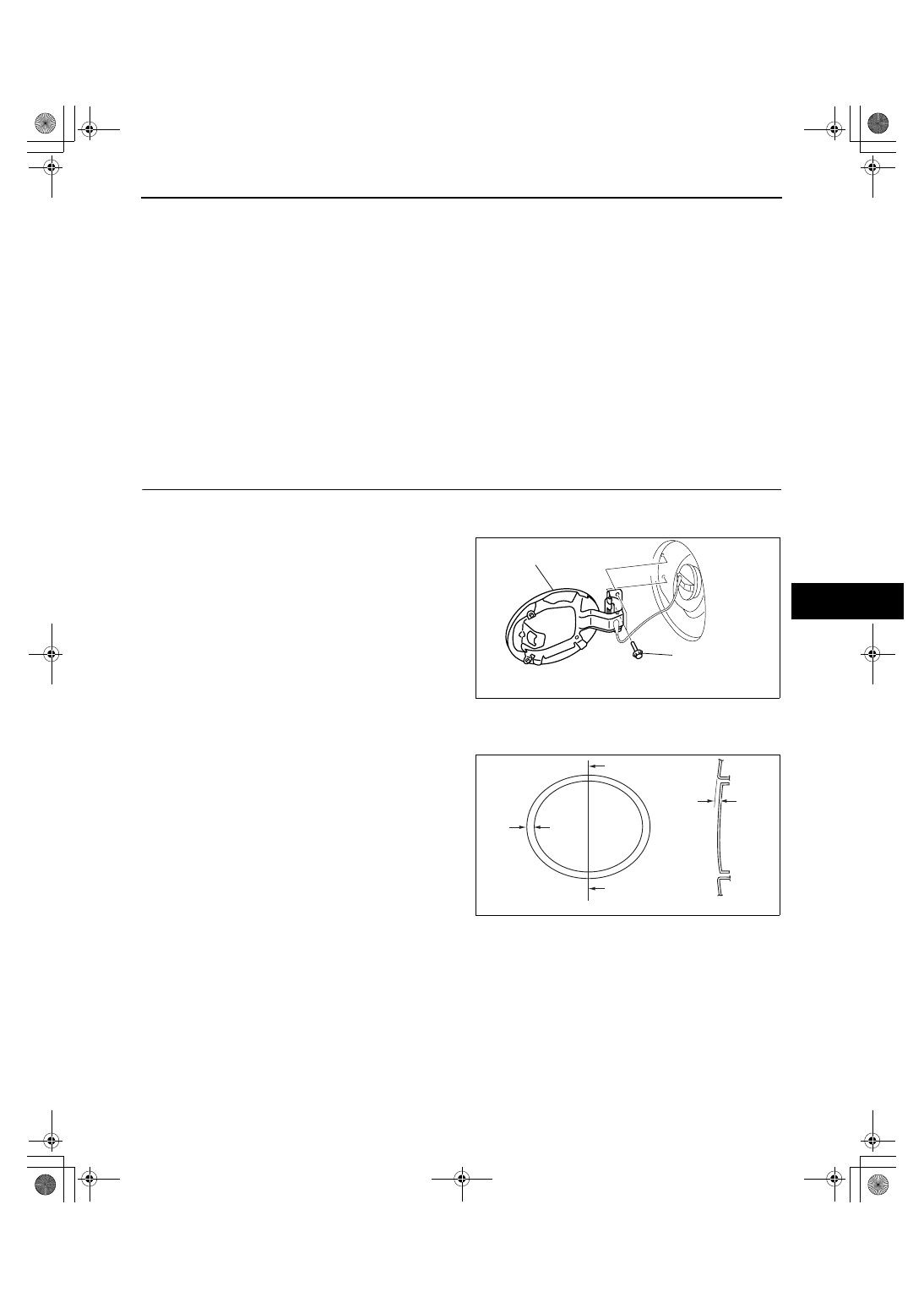

FUEL-FILLER LID REMOVAL/INSTALLATION

id091000800100

1. Remove the bolts..
2. Remove the fuel-filler lid
3. Install in the reverse order of removal.
4. Adjust the fuel-filler lid. (See 09-10-1 FUEL-

FILLER LID ADJUSTMENT.)

End Of Sie

FUEL-FILLER LID ADJUSTMENT

id091000800200

1. Measure the gap and height difference between the fuel-filler lid and the body.
2. Loosen the fuel-filler lid installation bolts and

adjust the fuel-filler lid.

Clearance

a: 1.7— 3.7 mm {0.07— 0.14 in}
b: -0.5— 1.5 mm {-0.01— 0.05 in}

3. Tighten the bolts.

End Of Sie

WM: BUMPER

FUEL-FILLER LID

3.9—5.9 N·m
{39.8—60.1 kgf·cm,
34.6—52.2 in·lbf}

BOLT

acxuuw00001304

SEC. A—A

A

A

a

b

acxuuw00001305

BODY PANELS

09-10–2

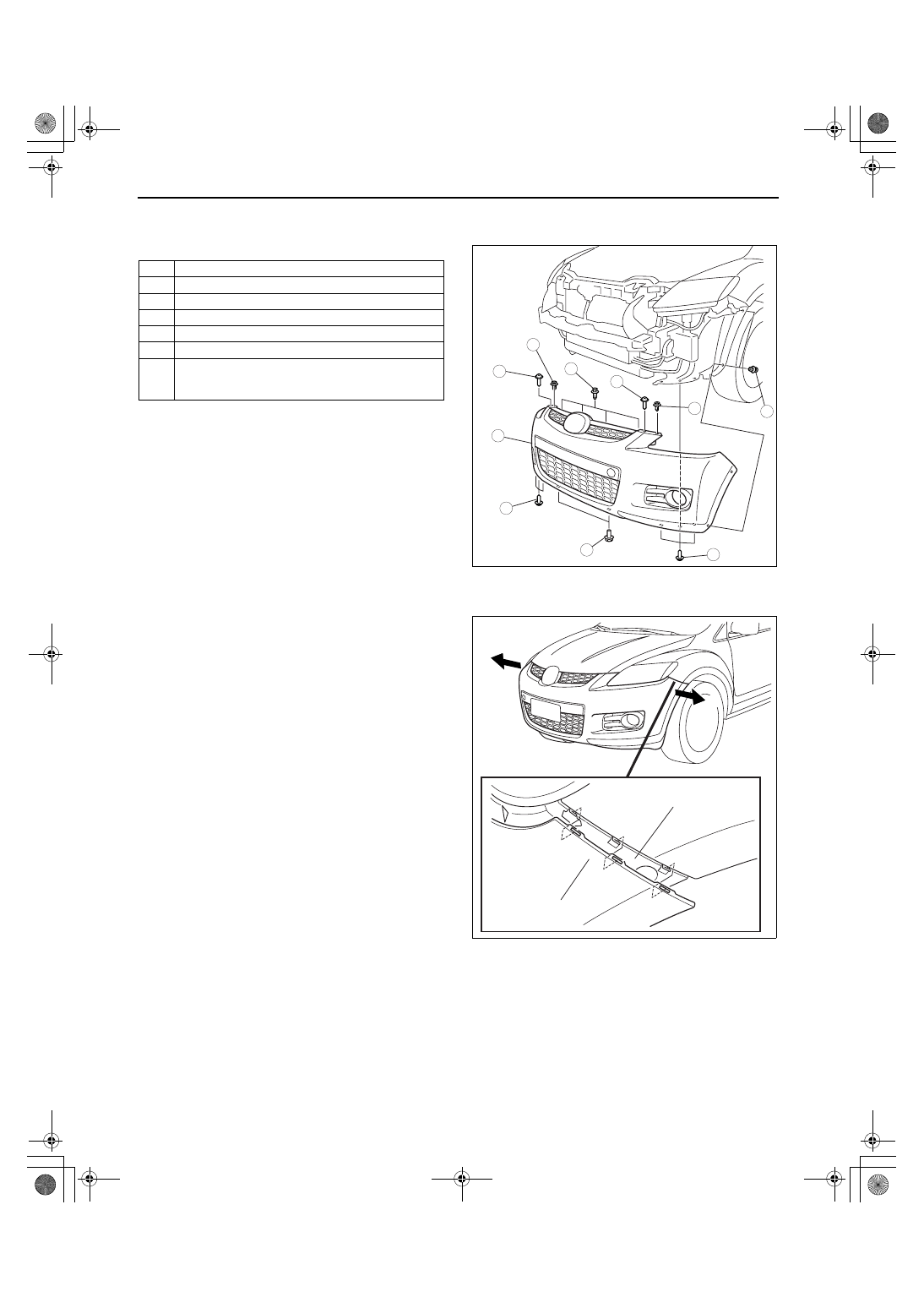

FRONT BUMPER REMOVAL/INSTALLATION

id091000800300

1. Disconnect the negative battery cable.
2. Remove in the order indicated in the table.

3. Disconnect the front fog light connector. (Vehicles

with front fog lights)

4. Install in the reverse order of removal.
5. Adjust the front fog light aiming for vehicles with

front fog lights. (See 09-18-9 FRONT FOG LIGHT
AIMING.)

Front Bumper Removal Note

1. Pull the front bumper ends (wheel arch) outward

(1) to disengage from the bumper slider.

Caution

• When disengaging the front bumper from

the bumper slider, the front bumper could
fall and be dameged. Secure the front
bumper so that it does not fall.

2. Remove the front bumper from the body.

Front Bumper Installation Note

1. Spread the front bumper ends apart.
2. Assemble the front bumper to the body.
3. Press the front bumper connecting area into the body to engage with the bumper slider.

End Of Sie

1

Screw A

2

Bolt

3

Fastener A

4

Fastener B

5

Fastener C

6

Screw B

7

Front bumper
(See 09-10-2 Front Bumper Removal Note)
(See 09-10-2 Front Bumper Installation Note)

1

7

6

5

3

2

1

6.9—9.8 N·m {70.3—99.9
 kgf·cm, 61.1—86.7 in·lbf}

4

6

5

acxuuw00001306

BUMPER SLIDER

FRONT
BUMPER

(1)

(1)

acxuuw00001307
