PARKING BRAKE SYSTEM

04-12–13

04-12

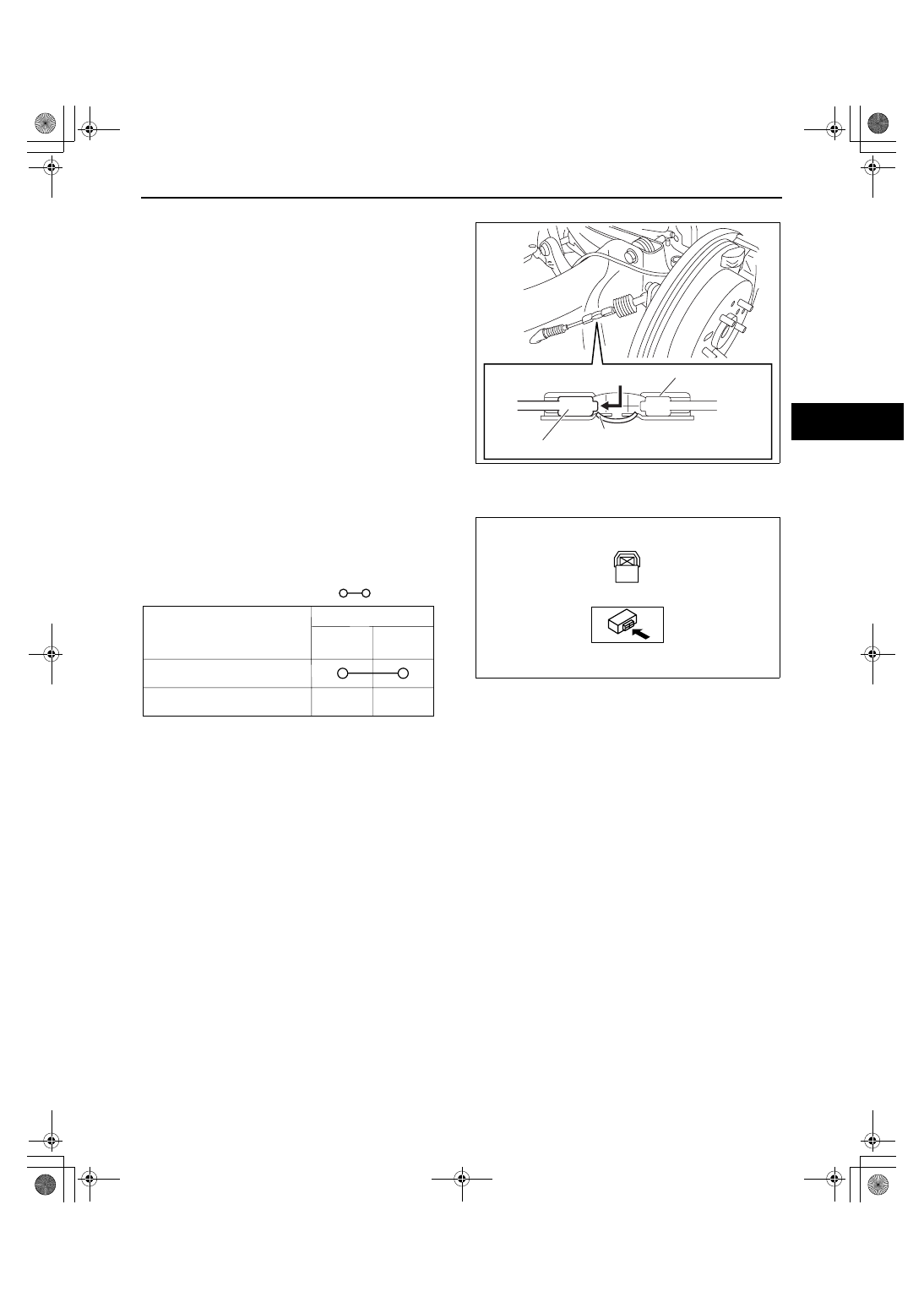

End Cable Installation Note

1. Move the rear parking brake cable end in the

direction shown in the figure and install it to the
end cable.

2. Verify that the end cable tab (rear parking brake

cable side) is attached properly to the rear
parking brake cable end.

3. Install the end cable to the operation lever.
4. Install the end cable installation bolts.

End Of Sie

WM: PARKING BRAKE SWITCH

PARKING BRAKE SWITCH INSPECTION

id041200800700

1. Disconnect the parking brake switch connector.
2. Verify that the continuity is as indicated in the

table.

• If not as indicated in the table, replace the

parking brake switch.

End Of Sie

END CABLE

REAR PARKING BRAKE CABLE

TAB

acxuuw00001903

A

ampjjw00002631

: Continuity

A

Parking brake pedal depressed

Parking brake pedal released

Condition

Terminal

Body
ground

acxuuw00001059

1871-1U-06B(04-12).fm  13 ページ  ２００６年３月１５日　水曜日　午前１１時１５分

DYNAMIC STABILITY CONTROL

04-15–1

04-15

04-15

DYNAMIC STABILITY CONTROL

DYNAMIC STABILITY CONTROL

LOCATION INDEX. . . . . . . . . . . . . . . . .  04-15–2

DSC SYSTEM WIRING DIAGRAM . . . . .  04-15–3
DSC SYSTEM INSPECTION. . . . . . . . . .  04-15–4

Preparation  . . . . . . . . . . . . . . . . . . . . .  04-15–4
ABS Control Inspection  . . . . . . . . . . . .  04-15–4
DSC Control Inspection . . . . . . . . . . . .  04-15–6

DSC HU/CM

REMOVAL/INSTALLATION. . . . . . . . . .  04-15–6

DSC HU/CM Connector

Removal Note  . . . . . . . . . . . . . . . . . .  04-15–8

Brake Pipe Removal Note  . . . . . . . . . .  04-15–8
DSC HU/CM Installation Note  . . . . . . .  04-15–8
Brake Pipe Installation Note. . . . . . . . .  04-15–8
DSC HU/CM Connector

 Installation Note  . . . . . . . . . . . . . . . .  04-15–9

DSC HU/CM INSPECTION . . . . . . . . . . .  04-15–9

Standard (Reference Value). . . . . . . . .  04-15–9

FRONT ABS WHEEL-SPEED SENSOR

 REMOVAL/INSTALLATION  . . . . . . . . .  04-15–11

FRONT ABS WHEEL-SPEED SENSOR

INSPECTION . . . . . . . . . . . . . . . . . . . . .  04-15–12

Installation Visual Inspection . . . . . . . .  04-15–12
Clearance Inspection   . . . . . . . . . . . . .  04-15–12
Sensor Output Value Inspection  . . . . .  04-15–12

REAR ABS WHEEL-SPEED SENSOR

 REMOVAL/INSTALLATION[2WD]. . . . . 04-15–13

REAR ABS WHEEL-SPEED SENSOR

 REMOVAL/INSTALLATION[AWD]  . . . . 04-15–13

REAR ABS WHEEL-SPEED SENSOR

INSPECTION[2WD]  . . . . . . . . . . . . . . . . 04-15–14

Installation Visual Inspection . . . . . . . . . 04-15–14
Clearance Inspection  . . . . . . . . . . . . . . 04-15–14
Sensor Output Value Inspection . . . . . . 04-15–14

REAR ABS WHEEL-SPEED SENSOR

INSPECTION[AWD] . . . . . . . . . . . . . . . . 04-15–14

Installation Visual Inspection . . . . . . . . . 04-15–14
Clearance Inspection  . . . . . . . . . . . . . . 04-15–14
Sensor Output Value Inspection . . . . . . 04-15–15

COMBINED SENSOR

REMOVAL/INSTALLATION  . . . . . . . . . . 04-15–15

COMBINED SENSOR INSPECTION . . . . 04-15–16
COMBINED SENSOR INITIALIZATION

PROCEDURE . . . . . . . . . . . . . . . . . . . . . 04-15–17

BRAKE FLUID PRESSURE SENSOR

 INSPECTION . . . . . . . . . . . . . . . . . . . . . 04-15–17

TCS OFF SWITCH

REMOVAL/INSTALLATION  . . . . . . . . . . 04-15–18

Switch Bezel Component

Removal Note . . . . . . . . . . . . . . . . . . . 04-15–18

TCS OFF SWITCH INSPECTION. . . . . . . 04-15–18

End of Toc

WM: DYNAMIC STABILITY CONTROL

1871-1U-06B(04-15).fm  1 ページ  ２００６年３月１５日　水曜日　午前１１時１６分

DYNAMIC STABILITY CONTROL

04-15–2

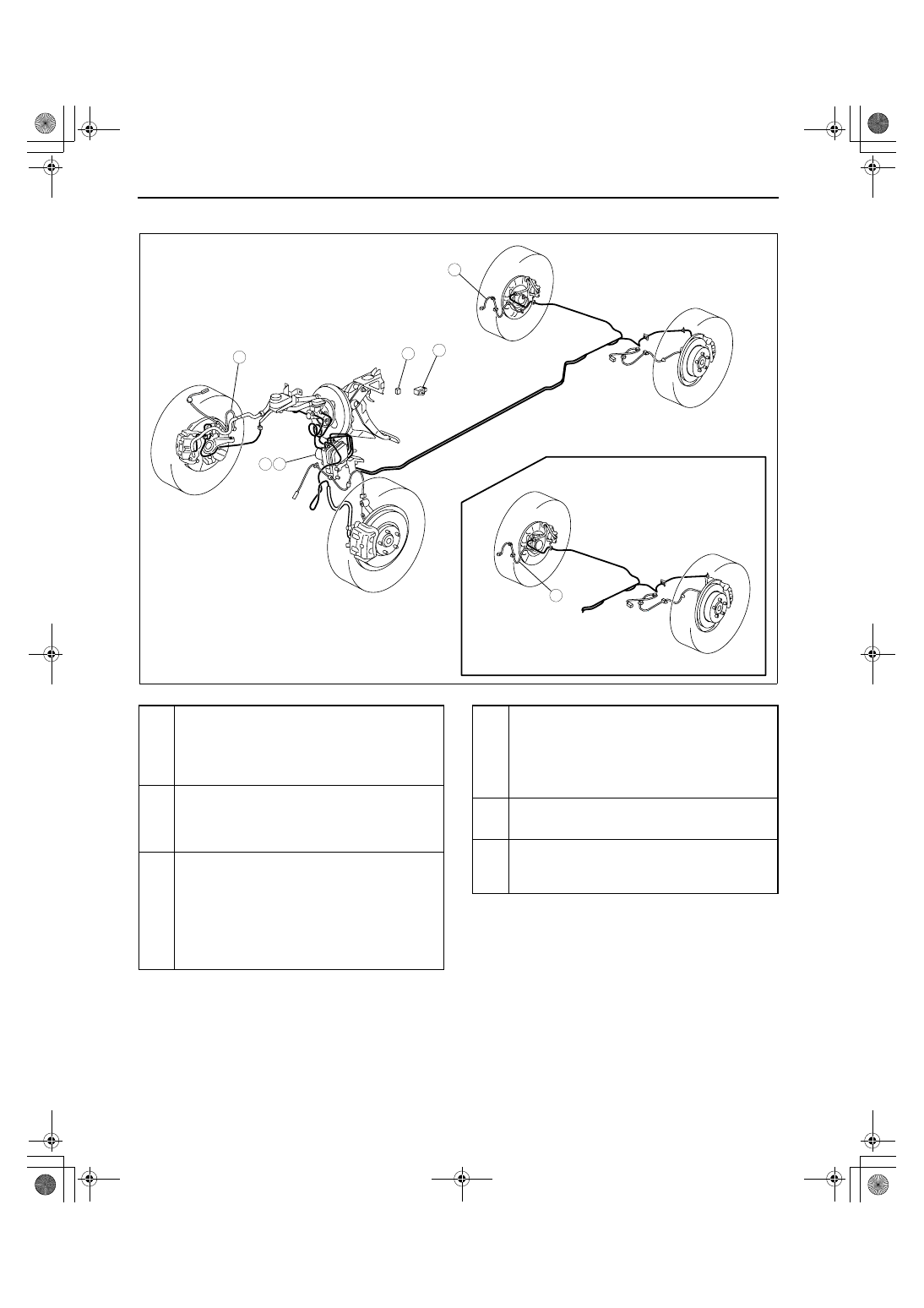

DYNAMIC STABILITY CONTROL LOCATION INDEX

id041500800500

.

End Of Sie

AWD

2WD

2

1

6

4

3

5

3

acxuuw00001778

1

DSC HU/CM
(See 04-15-3 DSC SYSTEM WIRING DIAGRAM.)
(See 04-15-4 DSC SYSTEM INSPECTION.)
(See 04-15-6 DSC HU/CM REMOVAL/
INSTALLATION.)
(See 04-15-9 DSC HU/CM INSPECTION.)

2

Front ABS wheel-speed sensor
(See 04-15-11 FRONT ABS WHEEL-SPEED
SENSOR REMOVAL/INSTALLATION.)
(See 04-15-12 FRONT ABS WHEEL-SPEED
SENSOR INSPECTION.)

3

Rear ABS wheel-speed sensor
(See 04-15-13 REAR ABS WHEEL-SPEED
SENSOR REMOVAL/INSTALLATION[2WD].)
(See 04-15-13 REAR ABS WHEEL-SPEED
SENSOR REMOVAL/INSTALLATION[AWD].)
(See 04-15-14 REAR ABS WHEEL-SPEED
SENSOR INSPECTION[2WD].)
(See 04-15-14 REAR ABS WHEEL-SPEED
SENSOR INSPECTION[AWD].)

4

Combined sensor
(See 04-15-15 COMBINED SENSOR REMOVAL/
INSTALLATION.)
(See 04-15-16 COMBINED SENSOR
INSPECTION.)
(See 04-15-17 COMBINED SENSOR
INITIALIZATION PROCEDURE.)

5

Brake fluid pressure sensor (built-into DSC HU/CM)
(See 04-15-17 BRAKE FLUID PRESSURE
SENSOR INSPECTION.)

6

TCS OFF switch
(See 04-15-18 TCS OFF SWITCH REMOVAL/
INSTALLATION.)
(See 04-15-18 TCS OFF SWITCH INSPECTION.)
